کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد

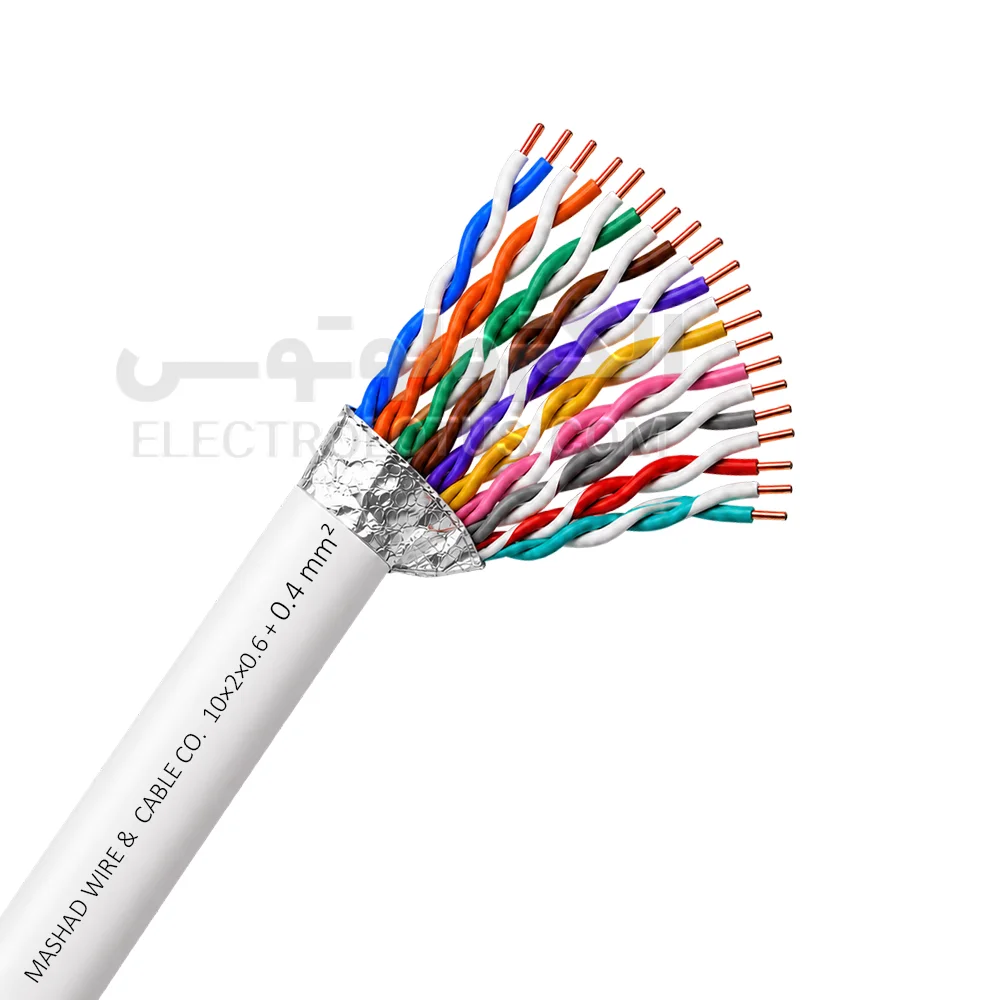

کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد یک کابل زوجی مسی برای انتقال سیگنال‌های تلفنی و مخابراتی است که از 10 زوج و در مجموع 20 هادی مسی تشکیل شده است.
قطر اسمی هر هادی 0/6 میلی‌متر بوده و هادی‌ها از مس آنیل‌شده ساده، کلاس 1 و به‌صورت تک‌مفتولی ساخته شده‌اند. هر دو هادی مرتبط با یکدیگر به‌صورت زوج سازمان‌دهی می‌شوند تا اثر همشنوایی میان خطوط کاهش پیدا کند و کیفیت انتقال سیگنال حفظ شود.
ساختار این کابل به‌صورت 10×2×0/6+0/4 میلی‌متر است؛ یعنی 10 زوج هادی با قطر 0/6 میلی‌متر به همراه سیم درین با قطر 0/4 میلی‌متر در ساختار حفاظ کابل قرار دارند.
کد کابل J-2Y(ST)Y است و ساختار کلی آن CU/HDPE/Polyester/CCA Drain/Al Foil/PVC است.
هر هادی دارای عایق HDPE است. مجموعه زوج‌ها توسط نوار پلی‌استر، سیم درین مسوار و فویل آلومینیومی محافظت می‌شود. این لایه‌ها یک حفاظ الکترواستاتیکی ایجاد می‌کنند که به کاهش اثر نویز و تداخلات الکترومغناطیسی خارجی کمک می‌کند.
غلاف بیرونی کابل از PVC ساخته شده است. این محصول در خانواده کابل‌های زوجی هوایی مشهد قرار دارد و برای تأسیسات تلفنی ثابت، انتقال سیگنال و سیستم‌های ارتباطی مناسب است.
ولتاژ نامی کابل 200 ولت و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 65 اهم بر کیلومتر است.
وزن کابل با توجه به ساختار 20 هادی، عایق، فویل، سیم درین و روکش نسبت به مدل‌های چهار و شش زوج بیشتر است و برای محاسبات حمل و متراژ باید وزن واقعی کلاف تولیدی نیز بررسی شود.
ویژگی‌های کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد
- ده زوج و بیست هادی مستقل: این کابل دارای 10 زوج است و هر زوج از دو هادی تشکیل می‌شود. بنابراین در مجموع 20 رشته هادی مسی داخل کابل وجود دارد.تعداد بالاتر زوج‌ها باعث می‌شود بتوان چند مسیر ارتباطی مستقل را در یک کابل واحد منتقل کرد.
- هادی مسی 0/6 میلی‌متری: قطر هر هادی 0/6 میلی‌متر است.هادی‌ها از مس آنیل‌شده ساده کلاس 1 ساخته شده‌اند و ساختار آنها تک‌مفتولی است.قطر 0/6 میلی‌متر نسبت به مدل‌های 0/5 میلی‌متری مقاومت الکتریکی کمتری ایجاد می‌کند و در مسیرهای طولانی‌تر می‌تواند مزیت داشته باشد.
- ساختار زوجی: هر دو رشته مرتبط در قالب یک زوج قرار می‌گیرند.ساختار زوجی یکی از مهم‌ترین ویژگی‌های کابل مخابراتی است و به کاهش اثر همشنوایی میان مسیرهای ارتباطی کمک می‌کند.
- عایق HDPE: هر هادی توسط عایق پلی‌اتیلن با دانسیته بالا یا HDPE پوشانده شده است.HDPE دارای خواص الکتریکی مناسب برای عایق‌کاری هادی‌های انتقال سیگنال است.
- فویل آلومینیومی: کابل دارای فویل آلومینیومی به‌عنوان بخشی از حفاظ الکترواستاتیکی است.این لایه به کاهش اثر بخشی از نویزها و تداخلات الکترومغناطیسی محیطی کمک می‌کند.وجود فویل به معنی حذف کامل نویز نیست و نحوه اجرای مسیر کابل‌کشی همچنان اهمیت زیادی دارد.
- سیم درین 0/4 میلی‌متری:در کنار فویل یک سیم درین با قطر 0/4 میلی‌متر قرار دارد.این سیم بخشی از سیستم حفاظ الکترواستاتیکی کابل است و باید هنگام سربندی براساس طراحی سیستم به‌درستی مدیریت شود.
- روکش PVC: غلاف خارجی کابل از PVC ساخته شده است.این روکش مجموعه زوج‌ها، فویل و اجزای داخلی کابل را در بر می‌گیرد و از ساختار داخلی در شرایط نصب متناسب محافظت می‌کند.
- مقاومت هادی 65 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 65 اهم بر کیلومتر است.این مشخصه برای بررسی عملکرد کابل در مسیرهای ارتباطی و طول‌های مختلف اهمیت دارد.
- ولتاژ نامی 200 ولت: ولتاژ نامی این کابل 200 ولت است.کابل ده زوج 0/6 یک کابل مخابراتی و انتقال سیگنال است و نباید به‌عنوان کابل برق قدرت مورد استفاده قرار گیرد.
کاربردهای کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد
کابل مخابراتی ده زوج 0/6 برای خطوط تلفن، مراکز اداری، ساختمان‌های مسکونی و تجاری، سیستم‌های مخابراتی، سانترال، انتقال سیگنال و سایر کاربردهای ارتباطی سازگار با مشخصات کابل قابل استفاده است.
وجود 10 زوج امکان ایجاد چند مسیر ارتباطی در یک کابل واحد را فراهم می‌کند.
این ویژگی در پروژه‌هایی که تعداد خطوط تلفن یا مسیرهای ارتباطی بیشتری دارند کاربرد زیادی دارد.
ساختار فویلدار نیز در محیط‌هایی که احتمال وجود نویز الکتریکی بیشتر است به کاهش اثر تداخلات خارجی کمک می‌کند.
موارد استفاده نامناسب
- این کابل برای انتقال برق قدرت طراحی نشده است.
- استفاده از آن به‌عنوان کابل تغذیه تجهیزات الکتریکی مناسب نیست.
- این مدل برای دفن مستقیم زیر زمین طراحی نشده است.
- برای مسیرهای زیرزمینی باید کابل مخابراتی زمینی با ساختار A-2Y(ST)2Y یا محصول متناسب با مشخصات پروژه انتخاب شود.
- در محل‌هایی که کابل در معرض ضربه، کشش یا تنش مکانیکی شدید قرار دارد باید حفاظت مکانیکی مناسب در نظر گرفته شود.
ولتاژ نامی 200 ولت در مشخصات اصلی محصول ثبت شوند.
تفاوت کابل ده زوج 0/6 با شش زوج 0/6
کابل شش زوج دارای 12 هادی است، در حالی که کابل ده زوج دارای 20 هادی است.
مدل ده زوج امکان ایجاد تعداد بیشتری مسیر ارتباطی را در یک کابل فراهم می‌کند.
مدل شش زوج سبک‌تر و کم‌حجم‌تر است و در پروژه‌هایی که شش زوج پاسخگوی نیاز است می‌تواند گزینه اقتصادی‌تری باشد.
تفاوت کابل ده زوج 0/6 با پانزده زوج 0/6
کابل ده زوج دارای 20 هادی و کابل پانزده زوج دارای 30 هادی است.
اگر پروژه به تعداد بیشتری مسیر ارتباطی نیاز داشته باشد، کابل پانزده زوج قابل بررسی است.
اگر 10 زوج پاسخگوی نیاز پروژه باشد، استفاده از تعداد زوج بالاتر الزاماً مزیت فنی ایجاد نمی‌کند و می‌تواند هزینه و حجم کابل را افزایش دهد.
تفاوت کابل 0/6 با کابل 0/4
عدد 0/6 بیانگر قطر هادی است و نباید با سطح مقطع سیم‌های برق اشتباه گرفته شود.
هادی 0/6 میلی‌متری قطر بیشتری نسبت به هادی 0/4 میلی‌متری دارد.
در شرایط مشابه، افزایش قطر هادی باعث کاهش مقاومت الکتریکی مسیر می‌شود.
تفاوت کابل فویلدار با کابل بدون فویل
کابل فویلدار دارای فویل آلومینیومی، نوار پلی‌استر و سیم درین است.
این مجموعه یک حفاظ الکترواستاتیکی ایجاد می‌کند و به کاهش اثر تداخلات خارجی کمک می‌کند.
کابل بدون فویل چنین لایه حفاظتی را ندارد.
تفاوت کابل هوایی و زمینی مشهد
کابل J-2Y(ST)Y دارای روکش PVC است و در خانواده کابل‌های زوجی هوایی مشهد قرار می‌گیرد.
کابل زمینی A-2Y(ST)2Y از ساختار و روکش مناسب‌تری برای شرایط خارج ساختمان و مسیرهای زیرزمینی برخوردار است.
بنابراین کابل ده زوج هوایی نباید برای دفن مستقیم جایگزین کابل زمینی شود.
راهنمای انتخاب کابل مخابراتی ده زوج 0/6 هوایی فویلدار
- ابتدا تعداد خطوط ارتباطی موردنیاز پروژه مشخص شود.اگر حداکثر 10 زوج برای پروژه کافی است، این محصول از نظر تعداد زوج قابل بررسی است.
- قطر هادی موردنیاز مشخص شود.در صورتی که طراحی پروژه هادی 0/6 میلی‌متری را الزام کرده است، این سایز انتخاب مناسبی خواهد بود.
- شرایط نویز محیط بررسی شود.در مسیرهای دارای منابع ایجاد تداخل، مدل فویلدار مزیت بیشتری نسبت به کابل بدون فویل دارد.
- نوع مسیر نصب مشخص شود.اگر کابل قرار است دفن شود، مدل هوایی انتخاب مناسبی نیست.
- همچنین بهتر است برای توسعه آینده پروژه تعداد زوج رزرو موردنیاز قبل از خرید در نظر گرفته شود.
راهنمای نصب
- مسیر کابل‌کشی پیش از اجرا بررسی شود.
- از کشیدن کابل با نیروی بیش از حد جلوگیری شود.
- کابل در برابر لبه‌های تیز محافظت شود.
- از له‌شدن یا فشرده‌شدن کابل جلوگیری شود.
- زوج‌ها هنگام سربندی بیش از حد باز نشوند.
- رنگ‌بندی زوج‌ها قبل از اتصال شناسایی شود.
- فویل و سیم درین مطابق طراحی سیستم مدیریت شوند.
- در مجاورت کابل‌های برق، فاصله مناسب رعایت شود.
- اتصالات در نقاط مرطوب محافظت شوند.
- کابل برای دفن مستقیم زیر زمین استفاده نشود.
راهنمای خرید کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد
- تعداد زوج کابل باید 10 زوج باشد.
- تعداد هادی‌ها باید 20 رشته باشد.
- قطر هر هادی باید 0/6 میلی‌متر باشد.
- ساختار کابل باید 10×2×0/6+0/4 میلی‌متر باشد.
- کد کابل J-2Y(ST)Y است.
- هادی باید از مس آنیل‌شده ساده کلاس 1 باشد.
- عایق هادی‌ها HDPE است.
- کابل باید دارای نوار پلی‌استر، سیم درین و فویل آلومینیومی باشد.
- قطر سیم درین 0/4 میلی‌متر است.
- روکش بیرونی از PVC ساخته شده است.
- حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد 65 اهم بر کیلومتر است.
- ولتاژ نامی کابل 200 ولت است.
- برند، تعداد زوج، قطر هادی و مشخصات چاپ‌شده روی کابل با محصول سفارش‌داده‌شده مطابقت داشته باشند.
- پیش از خرید مشخص شود قیمت مربوط به یک متر کابل یا کلاف یا قرقره کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد یک کابل مخابراتی مسی با 10 زوج و 20 هادی تک‌مفتولی است.
قطر هر هادی 0/6 میلی‌متر و ساختار کابل 10×2×0/6+0/4 میلی‌متر است. کد این محصول J-2Y(ST)Y بوده و ساختار کلی آن CU/HDPE/Polyester/CCA Drain/Al Foil/PVC است.
عایق هادی‌ها از HDPE و روکش بیرونی از PVC ساخته می‌شود. وجود نوار پلی‌استر، سیم درین 0/4 میلی‌متری و فویل آلومینیومی به کاهش اثر تداخلات الکترومغناطیسی کمک می‌کند.
حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد 65 اهم بر کیلومتر و ولتاژ نامی کابل 200 ولت است.
اگر کابل ده زوج 0/6 از نظر تعداد خطوط، قطر هادی و شرایط نصب با پروژه شما هماهنگ است، قیمت و موجودی کابل مخابراتی ده زوج 0/6 هوایی فویلدار مشهد را بررسی کنید و پس از مقایسه مشخصات، گزینه مناسب را برای خرید انتخاب کنید.
