فیوز مینیاتوری سه پل 16 آمپر تایپ C پارس فانال

فیوز مینیاتوری سه پل 16 آمپر تایپ C پارس فانال

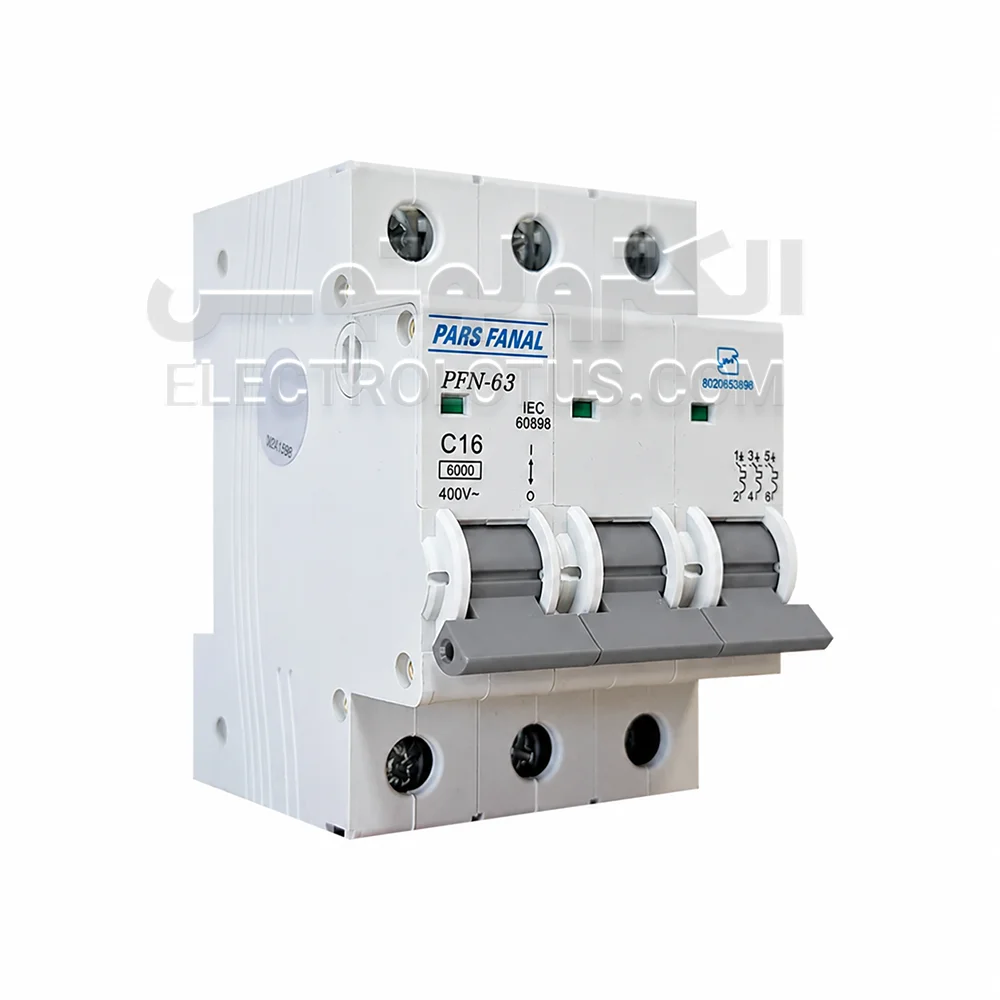

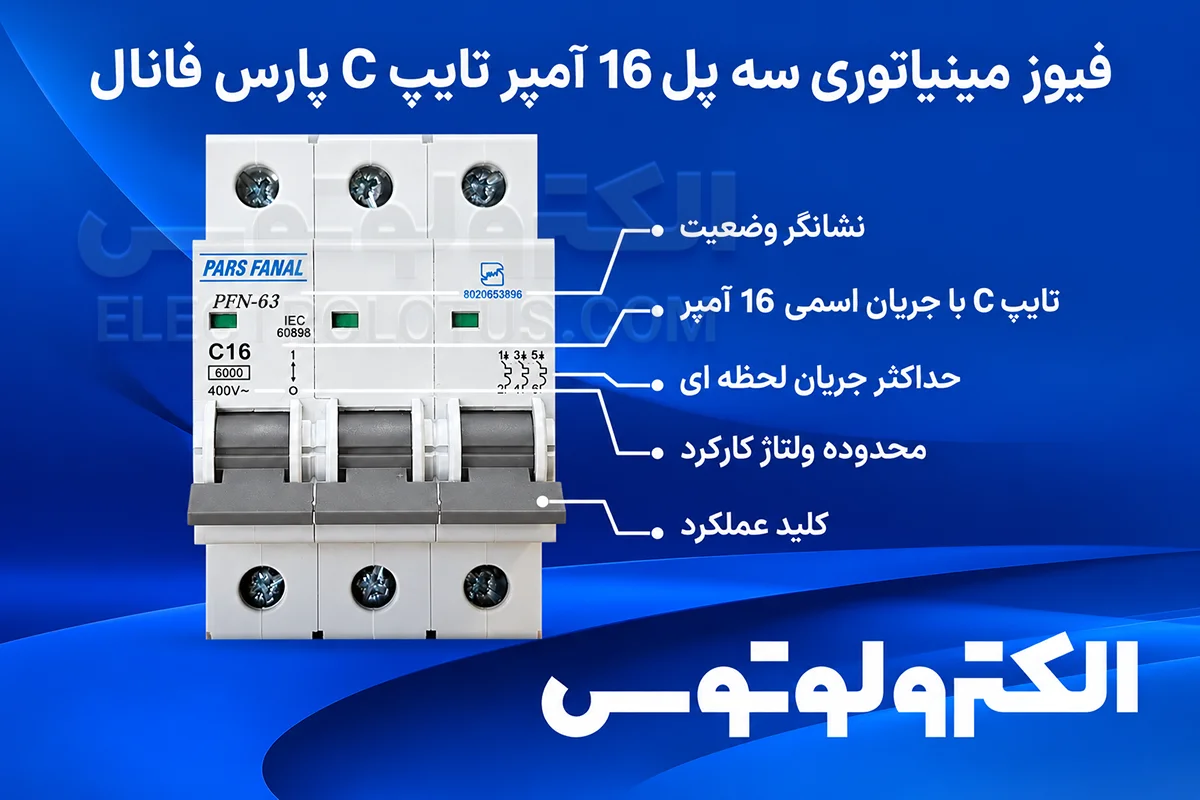

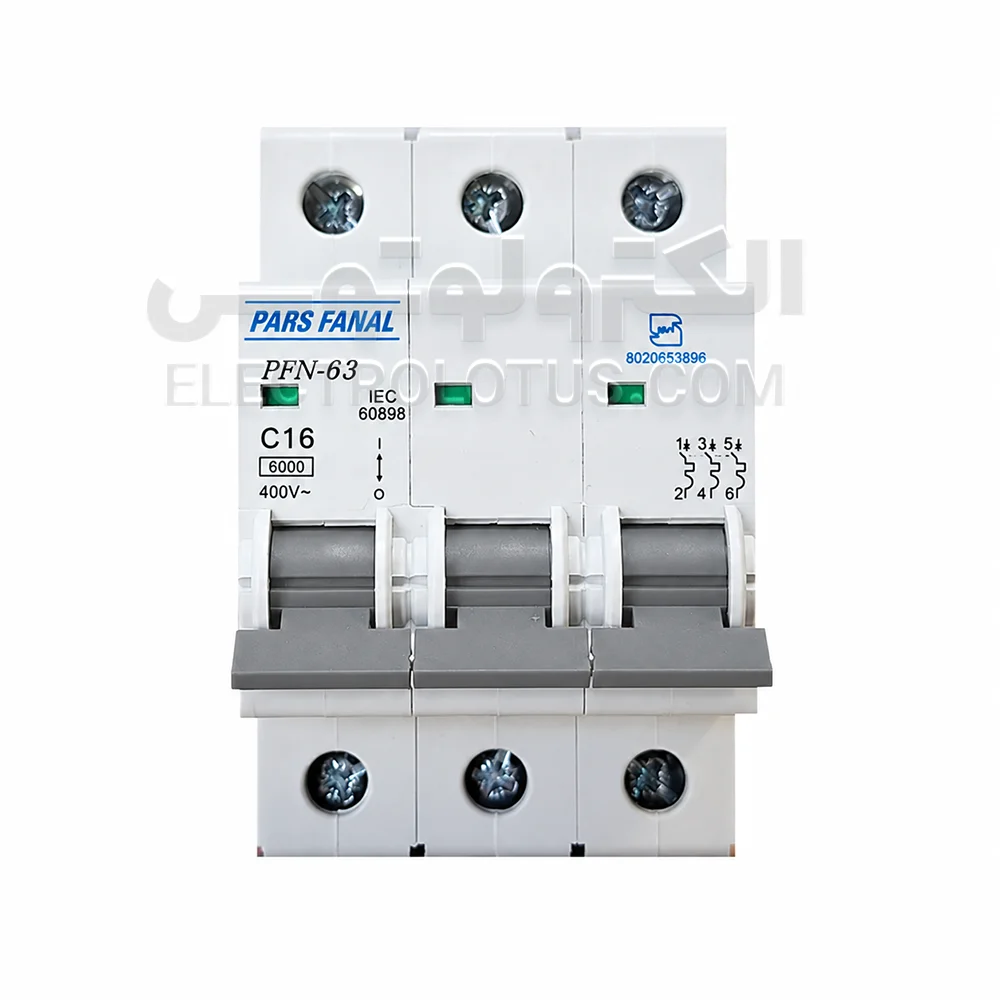

فیوز مینیاتوری سه پل 16 آمپر تایپ C پارس فانال مدل PFN-63-C16A یک کلید حفاظتی MCB برای مدارهای سه‌فاز است که سه هادی فاز را به‌صورت هم‌زمان قطع و وصل می‌کند و وظیفه حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارد.
این مدل دارای جریان نامی 16 آمپر، منحنی قطع C و قدرت قطع 6 کیلوآمپر است و برای مدارهای سه‌فازی مناسب است که براساس طراحی به کلید سه پل C16 نیاز دارند.
اگر برای تابلو برق، مدار سه‌فاز یا یک مصرف‌کننده دارای جریان راه‌اندازی متناسب با منحنی C به دنبال کلید مینیاتوری هستید، مدل سه پل 16 آمپر پارس فانال می‌تواند گزینه مناسبی برای خرید باشد.
قبل از سفارش سه مورد را حتماً بررسی کنید:

• جریان طراحی هر فاز با کلید 16 آمپر هماهنگ باشد
• سطح مقطع کابل و شرایط نصب اجازه استفاده از کلید 16 آمپر را بدهد
• قدرت قطع 6kA برای سطح اتصال کوتاه محل نصب کافی باشد

فیوز مینیاتوری سه پل C16 پارس فانال چیست؟

کلید مینیاتوری سه پل C16 پارس فانال یک MCB است که سه پل مکانیکی آن به یکدیگر متصل هستند. در مدار سه‌فاز، هر سه فاز از کلید عبور می‌کنند و در هنگام قطع دستی یا عملکرد حفاظتی، کلید امکان قطع هم‌زمان فازهای مدار را فراهم می‌کند. این موضوع در مدارهای سه‌فاز اهمیت دارد؛ زیرا باقی ماندن یک یا دو فاز در شرایطی که بخشی از مدار قطع شده است می‌تواند برای تجهیزات سه‌فاز مشکل‌ساز باشد. مدل PFN-63-C16A پارس فانال برای جریان نامی 16 آمپر طراحی شده و دارای منحنی قطع C است.

C16 روی فیوز مینیاتوری چه معنایی دارد؟

عبارت C16 دو مشخصه مهم کلید را مشخص می‌کند.

• C: نشان‌دهنده منحنی عملکرد یا منحنی قطع کلید است.
• 16: نشان‌دهنده جریان نامی 16 آمپر است.

بنابراین C16 به معنی کلید مینیاتوری با منحنی C و جریان نامی 16 آمپر است. منحنی C برای مدارهایی کاربرد دارد که در لحظه راه‌اندازی ممکن است جریان بیشتری نسبت به جریان عادی مصرف کنند. به همین دلیل این تیپ در بسیاری از مدارهای دارای بار القایی، تجهیزات صنعتی سبک و برخی موتورها مورد استفاده قرار می‌گیرد. البته اصطلاح رایج «فیوز موتوری تیپ C» به این معنی نیست که هر موتور یا هر مدار صنعتی الزاماً باید با کلید C حفاظت شود. انتخاب منحنی باید براساس مشخصات واقعی بار و جریان راه‌اندازی انجام شود.

فیوز مینیاتوری سه پل 16 آمپر برای چه کاربردی مناسب است؟

این مدل را می‌توان در مدارهای سه‌فازی بررسی کرد که جریان و مشخصات حفاظتی آنها با C16 هماهنگ باشد.
کاربردهای احتمالی شامل موارد زیر است:

• تابلو برق سه‌فاز
• تابلوهای توزیع
• مدارهای خروجی سه‌فاز
• تابلوهای صنعتی
• کارگاه‌ها
• برخی الکتروموتورها با مشخصات متناسب
• پمپ‌های سه‌فاز متناسب با طراحی
• تجهیزات سه‌فاز سبک
• ماشین‌آلات دارای مدار سه‌فاز
• تابلوهای کنترل و قدرت

انتخاب نهایی نباید فقط براساس نام مصرف‌کننده انجام شود. جریان نامی موتور یا دستگاه، جریان راه‌اندازی، سطح مقطع کابل، طول مسیر، روش نصب و سطح اتصال کوتاه باید بررسی شوند.

قدرت قطع 6kA چه معنایی دارد؟

قدرت قطع این مدل 6 کیلوآمپر است. قدرت قطع نشان می‌دهد کلید تحت شرایط استاندارد برای قطع جریان اتصال کوتاه تا سطح مشخصی طراحی شده است. این عدد با جریان نامی 16 آمپر متفاوت است. 16 آمپر جریان نامی مدار است، اما 6kA مشخصه مربوط به توانایی کلید برای قطع جریان بسیار بالای اتصال کوتاه است. بنابراین هنگام خرید فقط C16 بودن کلید را بررسی نکنید. سطح اتصال کوتاه احتمالی در نقطه نصب باید به شکلی باشد که قدرت قطع کلید برای آن کافی باشد.
در تابلوهایی که جریان اتصال کوتاه احتمالی بالاتر است، ممکن است به کلیدی با قدرت قطع بیشتر نیاز باشد.

چرا کلید سه پل برای مدار سه‌فاز استفاده می‌شود؟

در مدار سه‌فاز لازم است سه هادی فاز به شکل هماهنگ کنترل شوند. کلید مینیاتوری سه پل دارای سه مسیر حفاظتی است که به‌صورت مکانیکی با یکدیگر ارتباط دارند. این ساختار باعث می‌شود هنگام قطع کلید، هر سه فاز مدار قطع شوند.
برای تجهیزاتی مانند موتور سه‌فاز، وجود این هماهنگی اهمیت دارد؛ زیرا ادامه کار دستگاه با از دست رفتن یک فاز می‌تواند شرایط نامناسبی ایجاد کند. البته کلید مینیاتوری سه پل به تنهایی تمام انواع حفاظت مورد نیاز یک موتور را فراهم نمی‌کند و در مدارهای موتوری ممکن است براساس طراحی به تجهیزات حفاظتی دیگری نیز نیاز باشد.

آیا سه پل بودن یعنی نول هم قطع می‌شود؟

خیر.
در کلید مینیاتوری سه پل، سه پل برای سه هادی فاز در نظر گرفته شده‌اند. اگر مدار دارای نول است و طراحی سیستم نیاز به قطع نول نیز دارد، باید نوع کلید مناسب همان طراحی انتخاب شود؛ برای مثال در برخی کاربردها از کلید سه پل به علاوه نول یا چهار پل استفاده می‌شود. بنابراین نباید کلید سه پل را با 3P+N یا چهار پل یکسان در نظر گرفت.

مزایای فیوز مینیاتوری سه پل 16 آمپر تایپ C پارس فانال

• سه پل مناسب مدارهای سه‌فاز
• جریان نامی 16 آمپر
• منحنی قطع C
• قدرت قطع 6kA
• قطع هم‌زمان سه فاز
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• عملکرد حرارتی و مغناطیسی
• قابلیت نصب روی ریل تابلو برق
• مناسب برای تابلوهای توزیع و صنعتی متناسب با طراحی
• برند پارس فانال
• استاندارد IEC 60898

عملکرد حرارتی و مغناطیسی کلید چگونه است؟

کلید مینیاتوری برای تشخیص دو وضعیت اصلی از دو سازوکار حفاظتی استفاده می‌کند.

• حفاظت حرارتی
  در شرایط اضافه‌بار که جریان برای مدتی بیشتر از مقدار مجاز باقی بماند، بخش حرارتی کلید عمل می‌کند.
  هدف این بخش جلوگیری از ادامه عبور جریان اضافه‌ای است که می‌تواند موجب گرم شدن بیش از حد سیم و کابل شود.

• حفاظت مغناطیسی
  در اتصال کوتاه، جریان می‌تواند در مدت بسیار کوتاهی به مقدار بسیار بالایی برسد. در این شرایط بخش مغناطیسی کلید برای قطع سریع مدار عمل می‌کند.

ترکیب این دو عملکرد باعث می‌شود MCB در برابر اضافه‌بار و اتصال کوتاه از مدار حفاظت کند.

تفاوت فیوز مینیاتوری سه پل و تک پل

در مدل تک پل فقط یک هادی فاز از کلید عبور می‌کند و این مدل بیشتر در مدارهای تک‌فاز مورد استفاده قرار می‌گیرد. مدل سه پل سه مسیر متصل به یکدیگر دارد و برای قطع و حفاظت هم‌زمان سه فاز در مدارهای سه‌فاز طراحی شده است. بنابراین اگر مدار سه‌فاز است، استفاده از سه کلید تک پل مستقل به جای یک کلید سه پل، بدون بررسی طراحی مدار، انتخاب مناسبی نیست. کلید سه پل ساختار مکانیکی مشترکی برای قطع هم‌زمان فازها ایجاد می‌کند.

تفاوت فیوز مینیاتوری و محافظ جان

فیوز مینیاتوری سه پل C16 پارس فانال برای حفاظت در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.
این محصول محافظ جان نیست. محافظ جان یا تجهیزات RCBO/RCCB برای تشخیص جریان نشتی کاربرد دارند. بنابراین نصب این MCB به معنی ایجاد حفاظت جریان نشتی نیست.
اگر مدار به حفاظت در برابر نشتی جریان نیز نیاز دارد، باید تجهیزات مناسب براساس طراحی سیستم در کنار یا به جای تجهیزات مربوطه انتخاب شوند.

هنگام خرید فیوز مینیاتوری سه پل 16 آمپر پارس فانال به چه نکاتی توجه کنیم؟

1. جریان نامی
   مدل مورد نظر 16 آمپر است. جریان مدار و کابل باید با این مقدار هماهنگ باشند.
2. تعداد پل
   این محصول سه پل است و برای سه هادی فاز در مدار سه‌فاز استفاده می‌شود.
3. منحنی قطع
   مدل مورد نظر تیپ C است. نوع بار باید با منحنی C سازگار باشد.
4. قدرت قطع
   قدرت قطع این محصول 6kA است. این مقدار باید برای محل نصب کافی باشد.
5. ولتاژ
   ولتاژ کاری اعلام‌شده برای مدل سه پل مورد نظر 400 ولت AC است.
6. سطح مقطع کابل
   آمپراژ کلید بدون بررسی کابل نباید انتخاب شود.
7. جریان راه‌اندازی
   اگر بار دارای موتور یا تجهیزات با جریان هجومی است، رفتار آن در لحظه راه‌اندازی باید بررسی شود.
8. مدل دقیق
   کد PFN-63-C16A را با مشخصات درج‌شده روی محصول تطبیق دهید.
9. سلامت کلید
   بدنه، اهرم و ترمینال‌ها نباید آسیب‌دیده باشند.
10. اصالت محصول
    نام پارس فانال، مشخصات روی بدنه، بسته‌بندی و علائم شناسایی محصول را هنگام خرید بررسی کنید.

راهنمای خرید فیوز سه پل C16 پارس فانال

اگر مدار شما سه‌فاز است و طراحی آن به کلید سه پل 16 آمپر تایپ C با قدرت قطع 6kA نیاز دارد، مدل PFN-63-C16A پارس فانال می‌تواند گزینه مناسبی برای خرید باشد.
قبل از سفارش این موارد را کنترل کنید:

• مدار سه‌فاز باشد
• جریان مورد نیاز 16 آمپر باشد
• کابل مدار ظرفیت مناسب داشته باشد
• منحنی C برای نوع بار مناسب باشد
• قدرت قطع 6kA کافی باشد
• سه پل بودن کلید متناسب با طراحی مدار باشد
• مدل محصول PFN-63-C16A باشد
• کلید از نظر بدنه و ترمینال‌ها سالم باشد

اگر تمام این موارد با تابلو و مصرف‌کننده شما مطابقت دارند، احتمال انتخاب اشتباه محصول به شکل قابل توجهی کاهش پیدا می‌کند.

راهنمای نصب فیوز مینیاتوری سه پل پارس فانال

1. کلید باید داخل تابلو برق و روی ریل مناسب نصب شود.
2. هر سه فاز باید مطابق طراحی مدار به ترمینال‌های صحیح متصل شوند.
3. اتصالات ترمینال باید کاملاً محکم باشند؛ زیرا اتصال شل می‌تواند مقاومت محل تماس را افزایش داده و موجب گرم شدن اتصال شود.
4. سطح مقطع هادی نیز باید با ترمینال و جریان مدار هماهنگ باشد.
5. پیش از نصب یا تعویض کلید، برق تابلو باید به‌طور کامل قطع و بی‌برقی مدار با تجهیزات مناسب تأیید شود.
6. کار روی تابلو سه‌فاز خطر برق‌گرفتگی و قوس الکتریکی دارد و نصب باید توسط فرد دارای صلاحیت و آشنا با تجهیزات سه‌فاز انجام شود.

چرا خرید از الکترولوتوس؟

الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع جعبه فیوز،کنتاکتور، کلید اتوماتیک کمپکت، فیوز محافظ جان، فیوز مینیاتوری، محافظ ولتاژ/جریان، فتوسل، ساعت فرمان، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.

جمع بندی

اگر برای یک مدار سه‌فاز به کلید مینیاتوری C16 نیاز دارید، فیوز مینیاتوری سه پل 16 آمپر تایپ C پارس فانال مدل PFN-63-C16A گزینه‌ای است که می‌توانید برای حفاظت در برابر اضافه‌بار و اتصال کوتاه انتخاب کنید.
این مدل سه پل، دارای جریان نامی 16 آمپر، منحنی قطع C، قدرت قطع 6kA و ولتاژ کاری 400 ولت AC است.
قبل از ثبت سفارش، جریان هر فاز، سطح مقطع کابل، نوع مصرف‌کننده و سطح اتصال کوتاه محل نصب را بررسی کنید. اگر نتیجه طراحی مدار، کلید سه پل C16 با قدرت قطع 6kA است، مشخصات این مدل با نیاز شما هماهنگ خواهد بود.
مدل PFN-63-C16A و مشخصات C16 و 6kA را روی محصول کنترل کنید، قیمت و موجودی فیوز مینیاتوری سه پل 16 آمپر پارس فانال را بررسی کنید و در صورت تطابق با مدار، سفارش خود را ثبت کنید.
