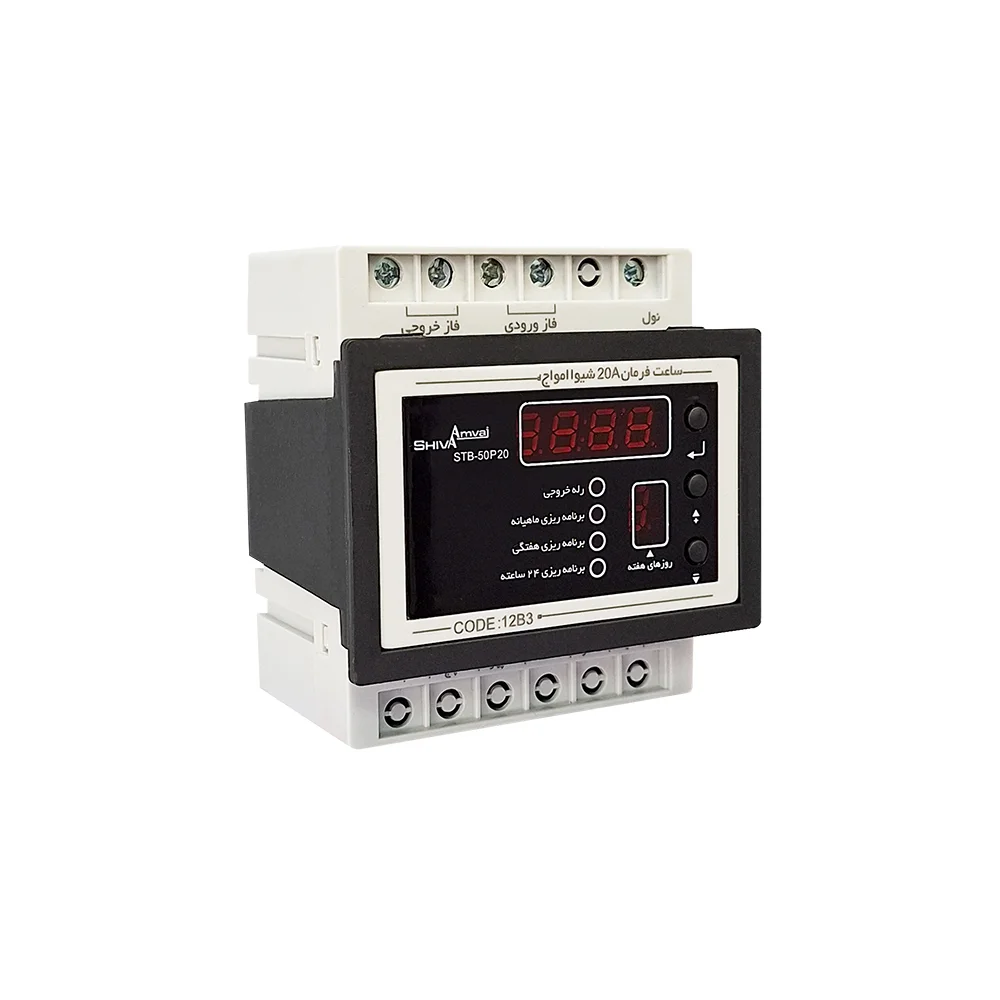

ساعت فرمان 20 آمپر شیوا امواج:
ساعت فرمان 20 آمپر شیوا امواج یک ابزار قدرتمند و دقیق برای مدیریت زمانی تجهیزات برقی است. این دستگاه با قابلیت برنامهریزی در سه حالت روزانه، هفتگی و ماهانه، امکان کنترل کامل بر زمان روشن و خاموش شدن مصرفکنندهها را فراهم میکند.
این تایمر دارای 50 برنامه مستقل است که در هر برنامه میتوانید یک زمان روشن و یک زمان خاموش تعریف کنید. وجود باتری لیتیومی داخلی باعث میشود تنظیمات حتی در زمان قطع برق نیز حفظ شوند.
از این دستگاه میتوان برای کنترل خودکار روشناییها، پمپها، فنها، هیترها، تابلوهای تبلیغاتی، سیستمهای هوشمند و تجهیزات صنعتی استفاده کرد. طراحی ساده، منوی کاربرپسند و نمایشگر چندگانه از دیگر مزیتهای مهم این محصول هستند.
ساعت فرمان 20 آمپر شیوا امواج برای استفاده در تابلوهای برق صنعتی و نیمه صنعتی مناسب بوده و به دلیل طراحی استانداردی که دارد، به آسانی روی ریل نصب می شود.
ویژگیهای اصلی ساعت فرمان 20 آمپر شیوا امواج
- دارای 50 برنامه روشن/خاموش روزانه، هفتگی و ماهانه
- دقت در تنظیمات: ساعت، دقیقه و ثانیه
- مجهز به باتری لیتیوم با عمر بیش از 5 سال (قابل تعویض)
- حفظ کامل ساعت، تاریخ و تنظیمات هنگام قطع برق
- دارای 4 نمایشگر دیجیتال برای مشاهده و مدیریت برنامهها
- قابلیت فعال/غیرفعال کردن روزهای خاص
- امکان تغییر خودکار یا دستی ساعت تابستانه/زمستانه
- اجرای برنامهها با بازه زمانی 1 ثانیه تا یک ماه
- نمایش وضعیت خروجی رله
- مناسب جهت کنترل انواع تجهیزات برقی تا 20 آمپر
مشخصات فنی ساعت فرمان 20 آمپر شیوا امواج
- مدل: STB-50P20
- محدوده ولتاژ کارکرد: 180 تا 250 ولت (AC)
- جریان خروجی: 20 آمپر
- حداکثر توان خروجی: 4400 وات
- قابلیت نصب آسان روی ریل
- محدوه دمای کارکرد: 20- الی 65+ درجه سانتی گراد
- درجه حفاظت: IP30
موارد استفاده:
- سیستمهای روشنایی محیطهای تجاری و خانگی
- پمپ آب ساختمان
- تابلوهای تبلیغاتی و ویترینی
- سیستمهای گرمایشی و سرمایشی
- دستگاههای صنعتی و هوشمندسازی ساختمان
- سیستم های آبیاری هوشمند
- کنترل هیتر ها و فن ها
چرا ساعت فرمان 20 آمپر شیوا امواج؟
این تایمر با عملکرد دقیق، برنامهریزی انعطافپذیر و ذخیرهسازی امن تنظیمات؛ باعث کاهش مصرف انرژی، افزایش عمر تجهیزات و صرفه جویی در زمان و هزینه می شود همچنین یکی از بهترین گزینهها برای کنترل خودکار سیستمهای روشنایی، پمپها، هیترها و سایر تجهیزات برقی است. طراحی کاربردی و کیفیت ساخت عالی آن، استفاده طولانیمدت و بدون دردسر را تضمین میکند.
گارانتی :
ساعت فرمان 20 آمپر شیوا امواج دارای 7 سال گارانتی می باشد؛ که شامل 3 سال تعویض و 4 سال پشتیبانی می شود.
آموزش کامل و مرحلهبهمرحله تنظیم برنامهها در ساعت فرمان 20 آمپر شیوا امواج
ساعت فرمان 20A شیوا امواج یکی از دقیقترین و حرفهایترین تایمرهای دیجیتال موجود در بازار است. این دستگاه قابلیت تعریف 85 برنامه مستقل را فراهم میکند که هر برنامه شامل یک زمان روشن (ON) و یک زمان خاموش (OFF) است. برای اینکه بتوانید از تمام قابلیتهای این دستگاه استفاده کنید، لازم است با نحوه تنظیم برنامهها در سه حالت روزانه، هفتگی و ماهانه آشنا شوید.
1. نکات مهم قبل از شروع برنامهریزی
قبل از اینکه وارد تنظیمات شوید، چند نکته کلیدی را باید بدانید:
● ورود به حالت برنامهریزی
برای ورود به تنظیمات برنامهها:
- کلید SET (یا همان کلید “له”) را 5 ثانیه نگه دارید
سپس نوع برنامهریزی را انتخاب کنید:
- CL ← برنامهریزی روزانه
- 6CL ← برنامهریزی هفتگی
- 30CL ← برنامهریزی ماهانه
● تعداد برنامهها
شما میتوانید تا 85 برنامه تعریف کنید. هر برنامه شامل:
- یک زمان روشن شدن
- یک زمان خاموش شدن
● فعال یا غیرفعال کردن برنامه
در هر برنامه میتوانید انتخاب کنید:
- En ← برنامه فعال باشد
- dS ← برنامه غیرفعال باشد
● ذخیره تنظیمات
برای ذخیره تنظیمات:
- یا باید تا آخرین مرحله برنامهریزی پیش بروید
- یا کلید SET را 3 ثانیه نگه دارید
2. تنظیم برنامهها در حالت روزانه (Daily Mode)
این حالت زمانی استفاده میشود که میخواهید برنامهها هر روز تکرار شوند. مثلاً روشن شدن چراغها هر روز ساعت 7 صبح و خاموش شدن آنها ساعت 10 شب.
مثال کاربردی
فرض کنید میخواهید:
- هر روز ساعت 07:15:05 روشن شود
- هر روز ساعت 17:15:05 خاموش شود
مراحل تنظیم
1. کلید SET را 5 ثانیه نگه دارید 2. گزینه CL را انتخاب کنید 3. وارد برنامه شماره 01 میشوید 4. وضعیت برنامه را روی En قرار دهید 5. زمان روشن شدن را تنظیم کنید:
6. سپس زمان خاموش شدن را تنظیم کنید
7. برای برنامه دوم، مراحل را تکرار کنید و شماره برنامه را روی 02 قرار دهید
8. در پایان، کلید SET را 3 ثانیه نگه دارید تا تنظیمات ذخیره شود
کاربردهای حالت روزانه
- روشنایی راهروها
- پمپهای آب
- سیستمهای تهویه
- تابلوهای تبلیغاتی
- سیستمهای گرمایشی/سرمایشی
3. تنظیم برنامهها در حالت هفتگی (Weekly Mode)
در این حالت میتوانید برنامهها را برای روزهای خاص هفته تنظیم کنید. مثلاً روشن شدن دستگاه فقط در روزهای شنبه تا چهارشنبه.
مثال کاربردی
میخواهید:
- روز سهشنبه ساعت 02:37:15 روشن شود
- روز چهارشنبه ساعت 21:24:55 خاموش شود
مراحل تنظیم
1. کلید SET را 5 ثانیه نگه دارید 2. گزینه 6CL را انتخاب کنید 3. برنامه شماره 01 را انتخاب کنید 4. وضعیت برنامه را روی En قرار دهید 5. زمان روشن شدن را تنظیم کنید:
- ساعت
- دقیقه
- ثانیه
- روز هفته (0 تا 6)
6. سپس زمان خاموش شدن را تنظیم کنید:
- ساعت
- دقیقه
- ثانیه
- روز هفته
7. برای ذخیره، کلید SET را 3 ثانیه نگه دارید
کاربردهای حالت هفتگی
- سیستمهای آبیاری باغچه
- روشنایی پارکینگ در روزهای کاری
- کنترل سیستمهای گرمایشی در روزهای خاص
- مدیریت مصرف انرژی در ساختمانهای اداری
4. تنظیم برنامهها در حالت ماهانه (Monthly Mode)
این حالت برای برنامههایی مناسب است که باید در روزهای مشخص ماه اجرا شوند. مثلاً روشن شدن دستگاه در روز دوم هر ماه.
مثال کاربردی
میخواهید:
- روز دوم ماه ساعت 02:15:37 روشن شود
- روز پنجم ماه ساعت 23:59:57 خاموش شود
مراحل تنظیم
1. کلید SET را 5 ثانیه نگه دارید 2. گزینه 30CL را انتخاب کنید 3. برنامه شماره 01 را انتخاب کنید 4. وضعیت برنامه را روی En قرار دهید 5. زمان روشن شدن را تنظیم کنید:
- ساعت
- دقیقه
- ثانیه
- روز ماه (1 تا 31)
6. سپس زمان خاموش شدن را تنظیم کنید:
7. کلید SET را 3 ثانیه نگه دارید تا تنظیمات ذخیره شود
کاربردهای حالت ماهانه
- شارژ دورهای باتریها
- کنترل سیستمهای امنیتی
- روشنایی مناسبتی
- برنامههای نگهداری تجهیزات
5. فعال و غیرفعال کردن روزهای هفته و ماه
گاهی لازم است برنامهها فقط در روزهای خاص اجرا شوند. برای این کار:
فعال/غیرفعال کردن روزهای هفته:
1. کلیدهای SET + 5 را همزمان فشار دهید 2. روز هفته را انتخاب کنید (0 تا 6) 3. وضعیت را روی:
فعال/غیرفعال کردن روزهای ماه:
1. روز ماه را انتخاب کنید (1 تا 31) 2. وضعیت را روی:
6. غیرفعال کردن تمام برنامهها
اگر بخواهید همه برنامهها را یکجا خاموش کنید:
- کلید – را چند ثانیه نگه دارید
- شمارش معکوس نمایش داده میشود
- با صفر شدن، تمام برنامهها غیرفعال میشوند
7. خطاهای برنامهریزی و نحوه رفع آنها در ساعت فرمان 20 آمپر شیوا امواج:
خطای Eainn
زمان روشن و خاموش یکسان است ←باید یکی از زمانها را تغییر دهید
خطای Emminn
دو برنامه با هم تداخل دارند ←برنامههای ذکر شده را اصلاح کنید
راهحل کلی
1. همه برنامهها را غیرفعال کنید 2. وارد تنظیمات شوید 3. برنامههای دارای خطا را اصلاح کنید
