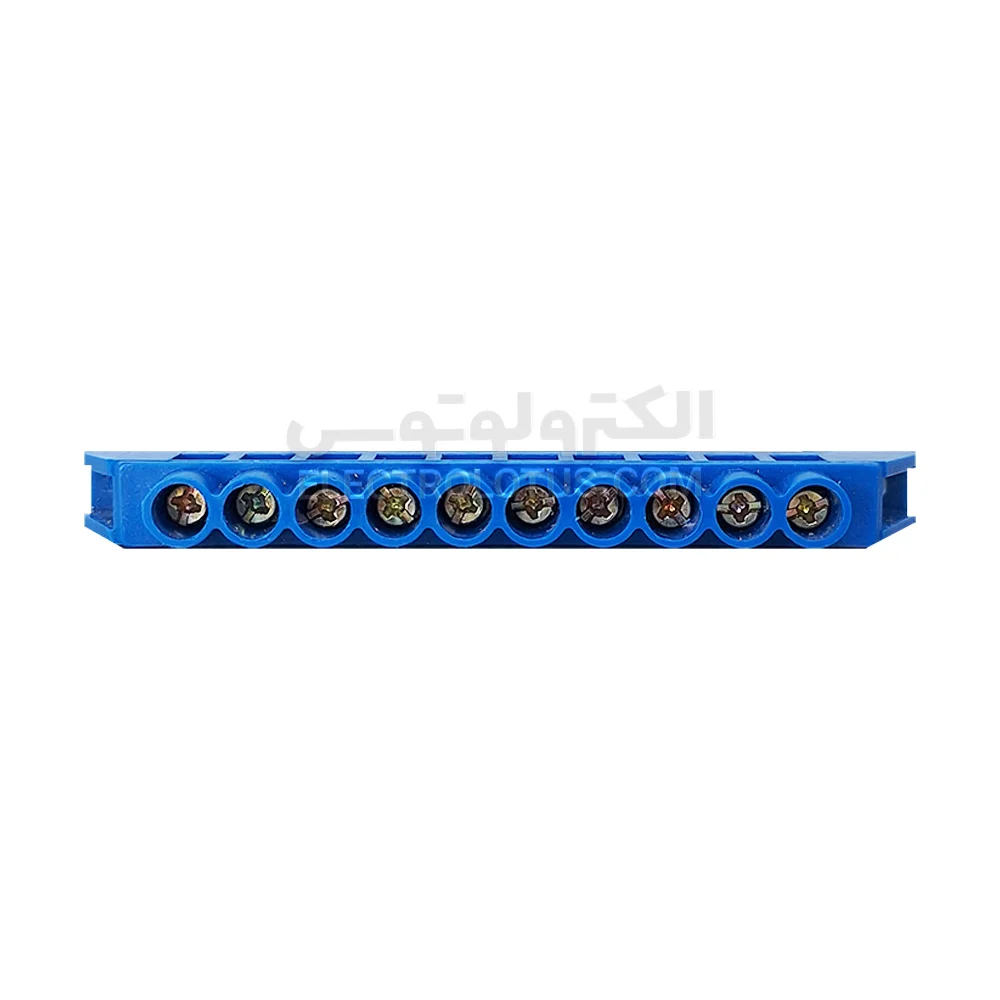

شینه نول 10 پیچ چیست؟
شینه نول 10 پیچ یکی از تجهیزات مورد استفاده در تابلو برق است که برای جمع‌آوری و توزیع منظم سیم‌های نول مدارهای مختلف به کار می‌رود. این شینه دارای 10 محل اتصال است و امکان می‌دهد چندین هادی نول به یک مسیر مشترک متصل شوند.
در تابلوهای برق دارای چند مدار خروجی، استفاده از شینه نول باعث می‌شود اتصالات به‌جای پراکندگی داخل تابلو، در یک نقطه مشخص و قابل دسترس متمرکز شوند. این موضوع علاوه بر مرتب‌تر شدن سیم‌کشی، بررسی و سرویس مدارها را نیز ساده‌تر می‌کند.
مدل 10 پیچ نسبت به شینه‌های 6، 8 و 12 پیچ تعداد نقاط اتصال بیشتری دارد و برای تابلوهایی که تعداد مدار بیشتری دارند یا احتمال توسعه آنها در آینده وجود دارد، گزینه کاربردی‌تری محسوب می‌شود.
کاربرد شینه نول 10 پیچ
کاربرد اصلی شینه نول 10 پیچ ایجاد یک مسیر مشترک برای سیم‌های نول در تابلو برق است.
از این محصول می‌توان در تجهیزاتی مانند موارد زیر استفاده کرد:
- تابلو برق ساختمان
- تابلوهای توزیع برق
- تابلو برق واحدهای مسکونی
- تابلوهای اداری و تجاری
- تابلوهای کارگاهی
- تابلوهای کنترل
- جعبه‌های توزیع
- تابلوهای دارای چند مدار روشنایی و پریز
- تابلوهای برق با تعداد خروجی بیشتر
مناسب بودن این شینه برای هر تابلو باید براساس تعداد اتصالات، سطح مقطع سیم‌ها، ظرفیت مورد نیاز و فضای موجود در تابلو بررسی شود.
ساختار شینه نول 10 پیچ
شینه نول از یک قسمت هادی مشترک تشکیل شده است که چند محل اتصال برای سیم‌های نول روی آن قرار دارد.
در مدل 10 پیچ، ده نقطه اتصال در اختیار نصاب قرار می‌گیرد. هر یک از این نقاط می‌تواند برای اتصال هادی نول یک مدار مورد استفاده قرار گیرد، مشروط بر اینکه ابعاد محل اتصال و مشخصات شینه با سطح مقطع سیم سازگار باشند.
در نمونه‌های مسی، بخش هادی از مس ساخته می‌شود که به دلیل رسانایی مناسب در تجهیزات توزیع برق کاربرد گسترده‌ای دارد.
کیفیت پیچ‌ها، سطح تماس، جنس هادی و نحوه نصب از عوامل مهم در عملکرد صحیح شینه هستند.
مزایای شینه نول 10 پیچ
- تعداد نقاط اتصال بیشتر
وجود 10 پیچ امکان اتصال تعداد بیشتری از سیم‌های نول را نسبت به شینه‌های 6، 8 و 12 پیچ فراهم می‌کند.
- نظم بهتر در تابلو برق
سیم‌های نول مدارهای مختلف در یک محل مشخص جمع‌آوری می‌شوند و سیم‌کشی تابلو ساختار منظم‌تری پیدا می‌کند.
- مناسب برای تابلوهای دارای مدار بیشتر
اگر تعداد خروجی‌های تابلو زیاد باشد، مدل 10 پیچ می‌تواند نسبت به شینه‌های کوچک‌تر انتخاب مناسب‌تری باشد.
- امکان در نظر گرفتن ظرفیت توسعه
در صورت وجود چند محل اتصال آزاد، اضافه کردن مدار جدید در آینده بدون نیاز فوری به تعویض شینه ساده‌تر خواهد بود.
- دسترسی بهتر برای سرویس و عیب‌یابی
متمرکز بودن اتصالات نول باعث می‌شود بررسی مدارها و شناسایی اتصالات هنگام تعمیر یا توسعه تابلو آسان‌تر شود.
- کاهش اتصالات پراکنده
استفاده از شینه مناسب باعث می‌شود از ایجاد اتصال‌های متعدد و نامنظم بین سیم‌های نول جلوگیری شود.
شینه نول 10 پیچ برای چه تابلوهایی مناسب است؟
این مدل برای تابلوهایی مناسب است که به تعداد بیشتری محل اتصال نول نیاز دارند.
اگر تابلو دارای چند مدار روشنایی، پریز، تجهیزات مختلف یا خروجی‌های متعدد باشد، شینه 10 پیچ می‌تواند فضای مناسبی برای تفکیک اتصالات ایجاد کند.
با این حال تعداد پیچ تنها معیار انتخاب نیست.
در زمان انتخاب باید موارد زیر نیز بررسی شوند:
- تعداد سیم‌های نول
- سطح مقطع سیم‌ها
- جریان مدارها
- ابعاد شینه
- جنس هادی
- فضای موجود در تابلو
- روش نصب
- احتمال اضافه شدن مدار در آینده
بنابراین نباید صرفاً به دلیل داشتن 10 پیچ، این مدل را برای هر تابلویی مناسب دانست.
تفاوت شینه نول 10 پیچ با شینه نول 8 پیچ
مهم‌ترین تفاوت این دو محصول در تعداد نقاط اتصال است.
شینه نول 8 پیچ دارای 8 محل اتصال و شینه نول 10 پیچ دارای 10 محل اتصال است. اگر تعداد مدارها به ظرفیت مدل 8 پیچ نزدیک باشد، انتخاب شینه 10 پیچ می‌تواند مقداری فضای آزاد برای توسعه آینده در اختیار قرار دهد. در مقابل، برای تابلویی که تعداد کمی مدار دارد، استفاده از شینه 10 پیچ ممکن است فضای بیشتری از حد نیاز اشغال کند.
بنابراین انتخاب بین شینه 8 پیچ و 10 پیچ باید براساس تعداد واقعی اتصالات انجام شود.
تفاوت شینه نول 10 پیچ با شینه نول 12 پیچ
مدل 12 پیچ دو نقطه اتصال بیشتر از شینه نول 10 پیچ دارد. اگر تعداد مدارهای تابلو بیشتر باشد یا توسعه قابل توجهی در آینده پیش‌بینی شده باشد، مدل 12 پیچ می‌تواند گزینه مناسب‌تری باشد. اما اگر 10 نقطه اتصال به همراه تعداد مناسبی اتصال آزاد پاسخگوی نیاز تابلو باشد، استفاده از مدل بزرگ‌تر الزاماً مزیت خاصی ایجاد نمی‌کند.
هدف این است که شینه متناسب با تعداد مدار و فضای واقعی تابلو انتخاب شود.
تفاوت شینه نول و شینه ارت
شینه نول و شینه ارت ممکن است از نظر ظاهر شباهت‌هایی داشته باشند، اما وظیفه آنها متفاوت است. شینه نول برای اتصال هادی‌های نول مدارها استفاده می‌شود. شینه ارت برای اتصال هادی‌های حفاظتی یا سیم‌های ارت به کار می‌رود.
در بسیاری از تابلوهای توزیع، شینه نول باید از بدنه فلزی تابلو عایق باشد، در حالی که شینه ارت به سیستم اتصال زمین و بدنه فلزی تابلو مرتبط است. نحوه ارتباط نول، ارت و بدنه به نوع سیستم زمین و محل تابلو در شبکه وابسته است و باید مطابق طراحی سیستم الکتریکی انجام شود.
بنابراین نباید صرفاً به دلیل شباهت ظاهری، شینه نول و ارت را بدون بررسی فنی جایگزین یکدیگر کرد.
آیا 10 پیچ بودن شینه نشان‌دهنده آمپراژ آن است؟
خیر.
عبارت 10 پیچ فقط تعداد نقاط اتصال شینه را مشخص می‌کند و به‌تنهایی بیانگر ظرفیت جریان آن نیست. ظرفیت جریان یک شینه به عوامل دیگری بستگی دارد، از جمله:
- جنس هادی
- سطح مقطع شینه
- ابعاد شینه
- کیفیت ساخت
- کیفیت اتصالات
- دمای محیط
- شرایط نصب
بنابراین نمی‌توان برای تمام شینه‌های نول 10 پیچ یک آمپراژ ثابت در نظر گرفت.
آیا شینه نول 10 پیچ همیشه بهتر از مدل‌های کوچک‌تر است؟
خیر.
تعداد پیچ بیشتر به معنی بهتر بودن محصول برای همه تابلوها نیست.
برای مثال اگر تابلو فقط چهار یا پنج اتصال نول داشته باشد و توسعه خاصی هم پیش‌بینی نشده باشد، ممکن است شینه 6 یا 8 پیچ انتخاب جمع‌وجورتری باشد.
مدل 10 پیچ زمانی ارزش بیشتری دارد که تعداد مدارها بیشتر باشد یا نیاز به چند اتصال آزاد برای توسعه آینده وجود داشته باشد.
راهنمای انتخاب شینه نول 10 پیچ
قبل از خرید ابتدا تعداد سیم‌های نولی را که باید به شینه متصل شوند مشخص کنید.
بهتر است تنها وضعیت فعلی تابلو را در نظر نگیرید و در صورت احتمال توسعه، تعدادی محل اتصال آزاد نیز پیش‌بینی کنید.
در مرحله بعد موارد زیر را بررسی کنید:
- تعداد نقاط اتصال
- سطح مقطع سیم‌ها
- ابعاد محل ورود سیم
- جنس شینه
- کیفیت پیچ‌ها
- ابعاد کلی محصول
- فضای نصب در تابلو
- مشخصات الکتریکی شینه
- نوع پایه یا نگهدارنده
- نحوه عایق شدن شینه نسبت به بدنه
انتخاب شینه مناسب باید متناسب با طراحی واقعی تابلو باشد، نه صرفاً براساس تعداد پیچ.
راهنمای نصب شینه نول 10 پیچ
نصب شینه نول باید توسط فرد آشنا با اصول سیم‌کشی و ایمنی تابلو برق انجام شود.
- پیش از شروع کار، مدار باید طبق روش‌های ایمن از منبع تغذیه جدا و بی‌برقی آن تأیید شود.
- شینه باید در قسمتی از تابلو نصب شود که سیم‌های نول بدون کشیدگی، پیچ‌خوردگی یا فشار مکانیکی غیرضروری به آن برسند.
- در تابلوهایی که نول باید از بدنه جدا باشد، شینه نول باید روی پایه یا نگهدارنده عایق مناسب نصب شود.
- پیچ‌های اتصال باید به شکل صحیح بسته شوند تا سطح تماس مناسبی بین هادی و شینه ایجاد شود.
- اتصال شل می‌تواند مقاومت محل اتصال را افزایش دهد و باعث ایجاد گرما شود.
- همچنین نباید چند هادی به‌صورت غیراصولی زیر یک پیچ قرار داده شوند، مگر اینکه محل اتصال مشخصاً برای پذیرش چند هادی طراحی شده باشد.
راهنمای خرید شینه نول 10 پیچ
هنگام خرید شینه نول 10 پیچ ابتدا تعداد مدارهای تابلو را بررسی کنید.
اگر تعداد مدارها زیاد است، مدل 10 پیچ می‌تواند نسبت به نمونه‌های کوچک‌تر فضای اتصال بیشتری فراهم کند.
جنس قسمت هادی نیز اهمیت دارد. در مدل‌های مسی، کیفیت مس و سطح تماس مناسب از عوامل مهم در عملکرد شینه هستند. علاوه بر جنس، کیفیت پیچ‌ها و رزوه‌ها نیز باید بررسی شود. پیچ باید بتواند هادی را به‌صورت مطمئن در محل مناسب نگه دارد.
هنگام خرید موارد زیر را در نظر داشته باشید:
- جنس هادی
- کیفیت ساخت
- تعداد محل اتصال
- ابعاد شینه
- فاصله پیچ‌ها
- سطح مقطع سیم قابل اتصال
- نوع پایه
- فضای مورد نیاز برای نصب
- ظرفیت مورد نیاز تابلو
- احتمال توسعه در آینده
- قیمت نباید تنها معیار انتخاب باشد؛ هماهنگی شینه با طراحی و شرایط واقعی تابلو اهمیت بیشتری دارد.
محدودیت‌های شینه نول 10 پیچ
شینه نول 10 پیچ برای تمام کاربردها مناسب نیست.
اگر تعداد مدار بسیار زیاد باشد، ممکن است حتی ده نقطه اتصال نیز کافی نباشد و نیاز به مدل بزرگ‌تر وجود داشته باشد. از سوی دیگر برای تابلوهای بسیار کوچک، مدل 10 پیچ می‌تواند بیش از نیاز باشد و فضای بیشتری اشغال کند. همچنین تعداد نقاط اتصال هیچ تضمینی درباره ظرفیت جریان شینه ایجاد نمی‌کند و مشخصات فنی خود محصول باید متناسب با مدار انتخاب شود. اگر سطح مقطع سیم با ابعاد محل اتصال هماهنگ نباشد نیز اتصال اصولی ایجاد نخواهد شد.
چرا تعداد پیچ شینه نول اهمیت دارد؟
هر پیچ یا محل اتصال فضای مشخصی برای اتصال هادی فراهم می‌کند. اگر تعداد نقاط اتصال کمتر از تعداد مدارها باشد، نصاب ممکن است برای اضافه کردن مدار با کمبود محل اتصال مواجه شود. به همین دلیل بهتر است تعداد پیچ با تعداد مدارهای فعلی و احتمال توسعه آینده هماهنگ باشد.
شینه 10 پیچ در مقایسه با مدل‌های کوچک‌تر انعطاف بیشتری برای تابلوهای دارای چند مدار فراهم می‌کند.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع چسب و بست زیپی، لوله و اتصالات، ترمینال و سرسیم و شینه، دوشاخه و مادگی، سرپیچ، فیش و سوکت، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع بندی
شینه نول 10 پیچ برای جمع‌آوری و توزیع منظم سیم‌های نول در تابلوهای دارای چند مدار مورد استفاده قرار می‌گیرد. وجود ده نقطه اتصال باعث می‌شود بتوان تعداد بیشتری از مدارها را روی یک مسیر مشترک نول مدیریت کرد و ساختار سیم‌کشی داخل تابلو را منظم‌تر نگه داشت.
قبل از خرید، تعداد مدارهای فعلی و احتمالی آینده، سطح مقطع سیم‌ها، ابعاد شینه، فضای موجود در تابلو و مشخصات الکتریکی محصول را بررسی کنید.
اگر شینه نول 10 پیچ از نظر تعداد اتصالات و مشخصات فنی با تابلو شما هماهنگ است، می‌توانید قیمت و موجودی محصول را بررسی کرده و آن را با مدل‌های 8 و 12 پیچ مقایسه کنید تا متناسب‌ترین گزینه را انتخاب کنید.
