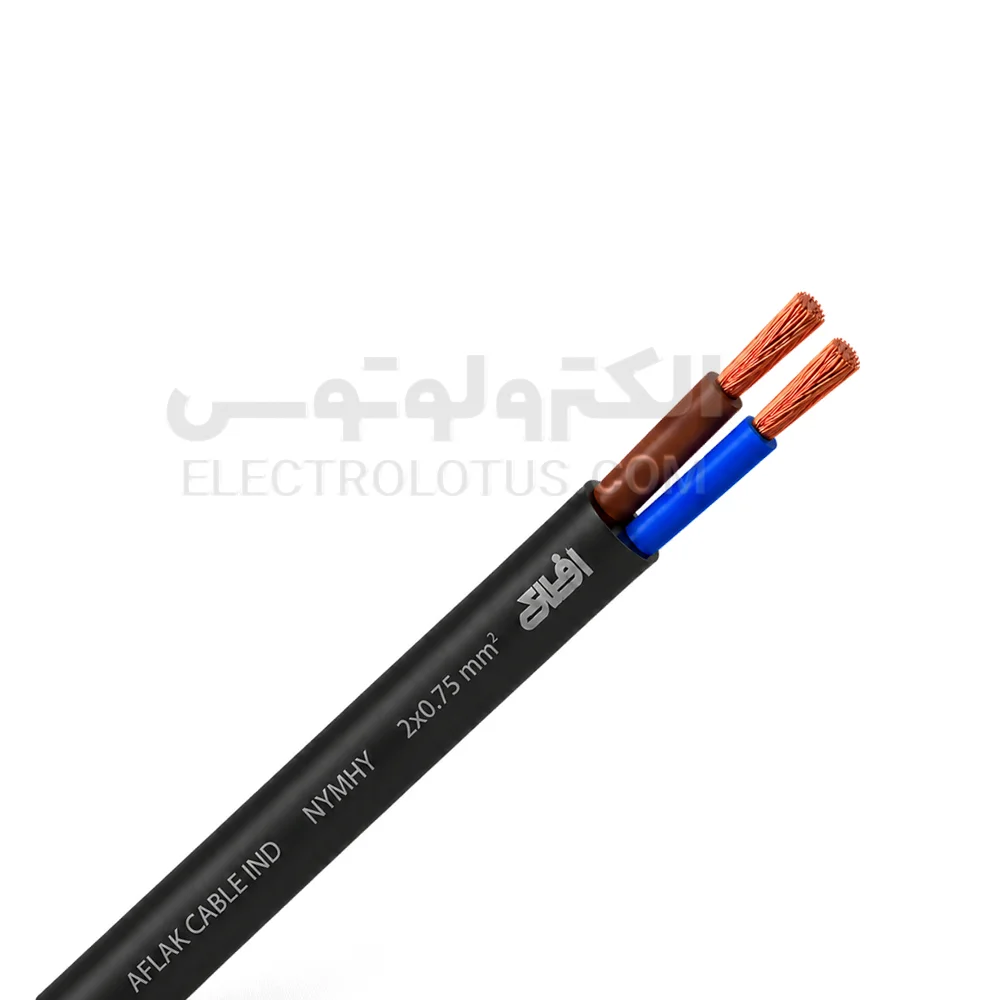

معرفی کابل افشان 2 در 0/75 افلاک الکتریک
کابل افشان 2 در 0/75 افلاک الکتریک یک کابل مسی انعطافپذیر دورشته با ساختار 2×0/75 میلیمترمربع است. این یعنی کابل دارای دو هادی مستقل بوده و سطح مقطع هر هادی 0/75 میلیمترمربع است.
هر هادی از مفتولهای نازک مسی آنیلشده و افشان تشکیل میشود و با عایق PVC پوشانده شده است. دو هادی عایقشده نیز داخل یک غلاف بیرونی مشترک PVC قرار میگیرند. این کابل در خانواده NYMHY قرار دارد و برای تجهیزات و اتصالات انعطافپذیر در محیطهای خشک و بدون تنش مکانیکی شدید استفاده میشود.
هادی هر رشته این سایز از 24 مفتول با قطر اسمی 0/20 میلیمتر تشکیل میشود. کابل 2×0/75 در گروه 60227 IEC 53 و ولتاژ نامی 300/500 ولت قرار میگیرد. ضخامت عایق هر رشته 0/6 میلیمتر است و در نمونه عرضهشده افلاک، قطر خارجی حدود 6/8 میلیمتر ثبت شده است.
سطح مقطع 0/75 میلیمترمربع این محصول از کابل 2×0/5 بیشتر است و برای برخی تجهیزات و اتصالات سبک با جریان بالاتر یا مسیر طولانیتر انتخاب مناسبتری محسوب میشود. بااینحال، انتخاب نهایی باید براساس جریان مصرفکننده، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
ویژگیهای کابل افشان 2×0/75 افلاک
- هادی مسی افشان کلاس 5: هر هادی از 24 مفتول مسی با قطر اسمی 0/20 میلیمتر تشکیل شده است. ساختار چندمفتولی باعث میشود کابل نسبت به کابل دارای هادی مفتولی همسطحمقطع انعطاف بیشتری داشته باشد.
- دو هادی مستقل: این کابل دارای دو هادی 0/75 میلیمترمربعی است و میتواند در مدار مناسب برای فاز و نول یا دو قطب مستقل استفاده شود. کابل 2×0/75 رشته ارت مستقل ندارد. برای دستگاهی که اتصال زمین برای آن الزامی است، کابل سهرشته متناسب انتخاب شود.
- عایق و غلاف PVC: هر هادی دارای عایق مستقل PVC است و دو رشته داخل یک غلاف بیرونی مشترک PVC قرار دارند. عایق PVC نوع D و غلاف PVC نوع ST5 برای این خانواده اعلام شده است.
- انعطافپذیری مناسب: ساختار کلاس 5 باعث میشود کابل برای تجهیزاتی که هنگام نصب به خمشدن معمول نیاز دارند، نسبت به کابل مفتولی انعطاف بیشتری داشته باشد.
- ولتاژ نامی 300/500 ولت: مدل 2×0/75 گرد NYMHY افلاک با ولتاژ نامی 300/500 ولت عرضه میشود.
- قطر خارجی حدود 6/8 میلیمتر: قطر خارجی برای نمونه 2×0/75 افلاک حدود 6/8 میلیمتر است. این عدد برای انتخاب گلند، ورودی دستگاه و فضای عبور کابل اهمیت دارد.
کاربردهای کابل افشان 2×0/75 افلاک
- تجهیزات روشنایی
- چراغهای رومیزی و آباژور
- اتصال بعضی تجهیزات الکتریکی سبک
- تجهیزات اداری کممصرف
- اتصالات داخلی برخی دستگاههای برقی
- مدارهای فرمان و کنترل
- تجهیزات الکترونیکی
- مدارهای آموزشی و آزمایشگاهی
- مسیرهای کوتاه و محافظتشده
- برخی کابلهای رابط با جریان و طول محاسبهشده
- جایگزینی کابل NYMHY 2×0/75 در دستگاهی که همین سایز برای آن تعیین شده است
مواردی که کابل 2×0/75 مناسب نیست
- ورودی اصلی برق ساختمان
- سیمکشی اصلی ساختمان بدون طراحی مهندسی
- مدارهای دارای ارت که به کابل سهرشته نیاز دارند
- بخاری برقی
- هیتر پرتوان
- آبگرمکن برقی
- اجاق و فر برقی
- پمپ و موتور بدون محاسبه
- کولر گازی
- کمپرسور
- دستگاه جوش
- کابل سیار عمومی با بار نامشخص
- چندراهی پرمصرف
- دفن مستقیم در خاک
- نصب آزاد و بدون حفاظت در فضای باز
- محیطهای دارای رطوبت دائمی
- محل دارای ضربه و سایش شدید
انتخاب کابل برای این تجهیزات فقط براساس نام یا سطح مقطع صحیح نیست و جریان، طول، روش نصب و نیاز به هادی حفاظتی باید بررسی شوند.
تفاوت کابل 2×0/75 با 2×0/5
سطح مقطع هر هادی در کابل 2×0/75 حدود 50 درصد بیشتر از کابل 2×0/5 است. در طول و شرایط یکسان، سایز 0/75 مقاومت و افت ولتاژ کمتری ایجاد میکند و برای بعضی بارهای بزرگتر انتخاب مناسبتری است.
اگر مصرفکننده و مسیر با سایز 0/5 هماهنگ باشند، استفاده از 0/75 الزامی نیست؛ اما اگر مدار به سطح مقطع 0/75 نیاز داشته باشد، نباید برای کاهش هزینه سایز 0/5 جایگزین شود.
تفاوت کابل 2×0/75 با 2×1
سطح مقطع هر هادی در کابل 2×1 حدود 33 درصد بیشتر از مدل 0/75 است. کابل 2×1 در طول و شرایط یکسان مقاومت کمتری دارد، اما قطر، وزن و قیمت آن نیز بیشتر است.
انتخاب بین 0/75 و 1 باید براساس جریان و طول مسیر انجام شود.
تفاوت کابل افشان 2×0/75 با سیم نایلون 2×0/75
کابل افشان NYMHY دارای دو هادی عایقشده و یک غلاف بیرونی مشترک است.
سیم نایلون NYZ ساختار تخت دارد و غلاف بیرونی مشترک مستقل مانند کابل NYMHY ندارد.
بنابراین این دو محصول حتی با وجود سطح مقطع یکسان، از نظر ساختار و کاربرد یک محصول محسوب نمیشوند.
تفاوت کابل افشان 2×0/75 با کابل کیسهای 2×0/75
کابل کیسهای سبک در خانواده NYLHY قرار دارد، درحالیکه کابل افشان این صفحه در خانواده NYMHY است.
کد، ساختار و محدوده کاربرد این دو خانواده متفاوت است و نباید اطلاعات فنی آنها با یکدیگر ترکیب شود.
تفاوت کابل 2×0/75 با سیم افشان 1×0/75
سیم افشان 1×0/75 فقط یک هادی عایقشده دارد.
کابل افشان 2×0/75 دارای دو هادی عایقشده است که داخل یک غلاف بیرونی مشترک قرار دارند.
راهنمای انتخاب کابل 2×0/75
- جریان مصرفی دستگاه را بررسی کنید.
- طول مسیر را در نظر بگیرید.
- افت ولتاژ مسیر را بررسی کنید.
- نیاز یا عدم نیاز دستگاه به رشته ارت را مشخص کنید.
- روش نصب و دمای محیط را در نظر بگیرید.
- اگر دستگاه جریان راهاندازی دارد، فقط جریان عادی آن را مبنا قرار ندهید.
- برای رابط برق، کیفیت دوشاخه، پریز و ترمینال نیز باید با کابل هماهنگ باشد.
- کابل هنگام باردهی طولانی به شکل کلاف بسته باقی نماند.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- مناسببودن سطح مقطع 0/75 را با مصرفکننده کنترل کنید.
- غلاف بیرونی را بدون آسیبزدن به عایق رشتهها باز کنید.
- عایق هادیها را با سیملختکن مناسب بردارید.
- مفتولهای مسی هنگام لختکردن قطع نشوند.
- تمام مفتولها داخل وایرشو یا ترمینال قرار گیرند.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه مهار شود تا کشش به ترمینال منتقل نشود.
- از تماس کابل با لبه تیز و سطح داغ جلوگیری شود.
- کابل زیر پیچ، پایه یا بدنه دستگاه له نشود.
- پس از نصب، محل اتصال از نظر گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 2×0/75 افلاک
- سطح مقطع را بررسی کنید: ساختار صحیح محصول 2×0/75 میلیمترمربع است؛ یعنی دو هادی و سطح مقطع 0/75 میلیمترمربع برای هر هادی.
- کد کابل را کنترل کنید: کد این خانواده NYMHY است.
- ساختار هادی را بررسی کنید: ساختار هر هادی 24×0/20 میلیمتر است.
- قطر خارجی را کنترل کنید: قطر خارجی این محصول حدود 6/8 میلیمتر است.
- ولتاژ نامی را بررسی کنید: برای کابل گرد 2×0/75 افلاک، ولتاژ نامی 300/500 ولت است.
- سلامت غلاف را بررسی کنید: غلاف کابل نباید دارای بریدگی، ترک، لهشدگی، سوختگی یا تغییر شکل محسوس باشد.
- تعداد رشتهها را بررسی کنید: این مدل دو رشته دارد و فاقد رشته ارت مستقل است.
- متراژ را بررسی کنید: کلاف 100 متری این محصول در بازار عرضه میشود، اما متراژ پیشنهاد فروشنده هنگام خرید کنترل شود.
- واحد فروش را بررسی کنید: قبل از ثبت سفارش دقت کنید قیمت مربوط به یک متر یا یک کلاف کامل است.
چرا خرید از الکترولوتوس
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 0/75 افلاک الکتریک یک کابل دورشته انعطافپذیر با دو هادی مسی افشان 0/75 میلیمترمربعی است. هر هادی از 24 مفتول 0/20 میلیمتری تشکیل میشود و کابل دارای عایق و غلاف PVC است. این مدل در گروه NYMHY قرار دارد و برای کابل گرد 2×0/75 افلاک ولتاژ نامی 300/500 ولت ثبت شده است.
این سایز برای برخی تجهیزات روشنایی، اتصالات برقی سبک، تجهیزات کممصرف و مسیرهای کوتاه و محافظتشده مناسب است. برای تجهیزات پرمصرف، مدارهای نیازمند ارت یا مسیرهای طولانی باید سطح مقطع و نوع کابل براساس محاسبات فنی انتخاب شود.
اگر کابل 2×0/75 با جریان مصرفی، طول مسیر و شرایط نصب شما هماهنگ است، قیمت و موجودی کابل افشان 2 در 0/75 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای موجود را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
