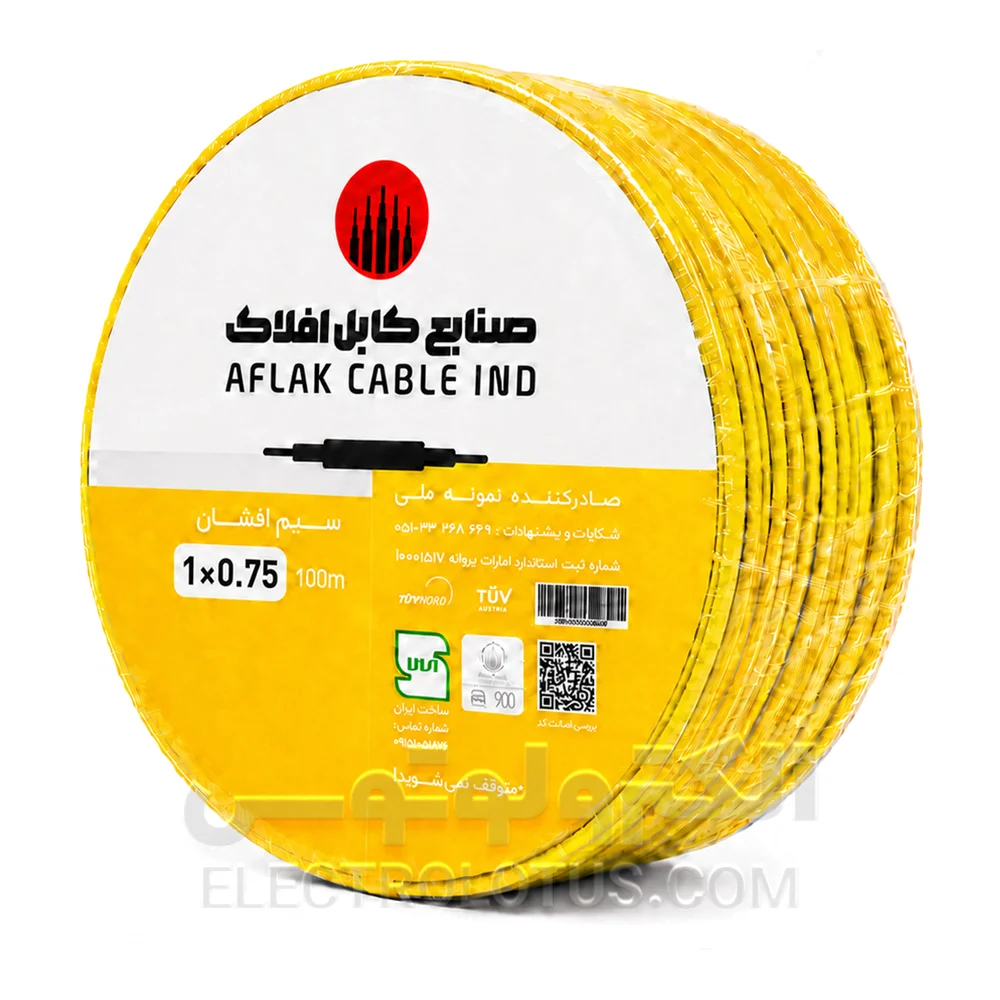

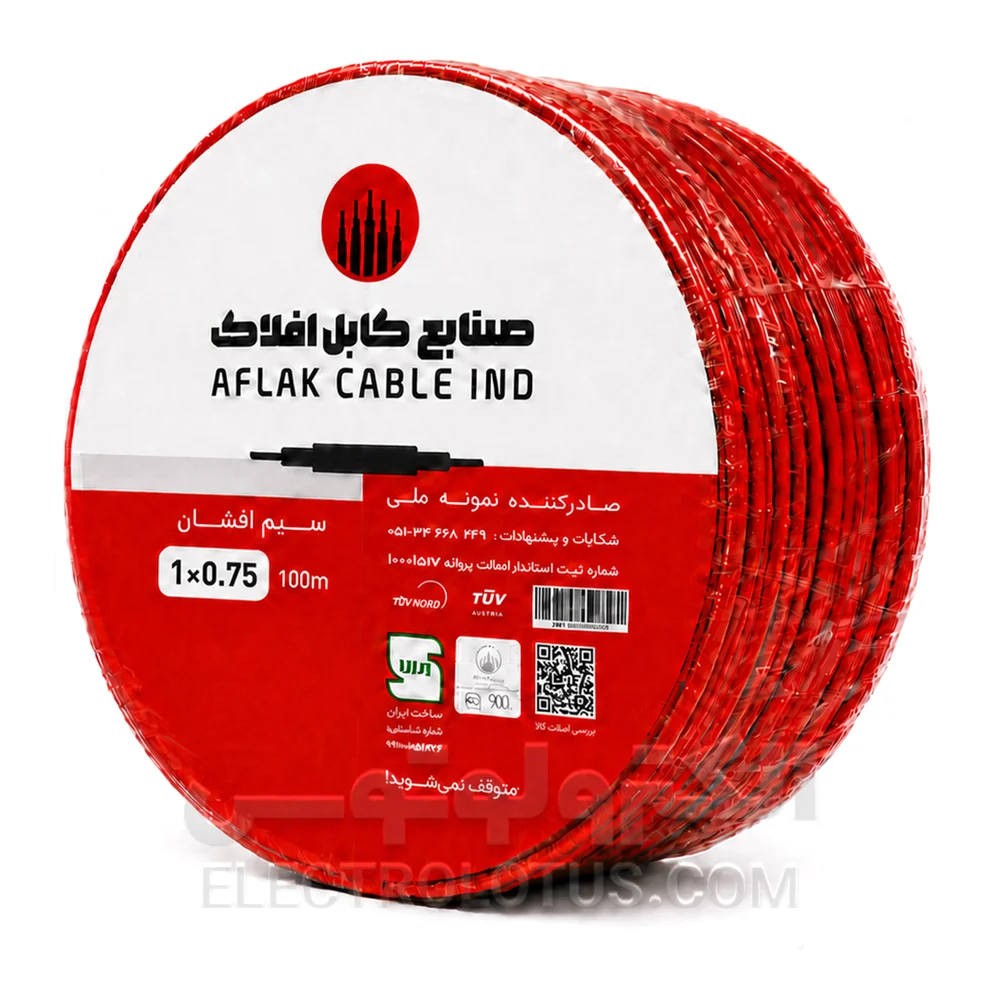

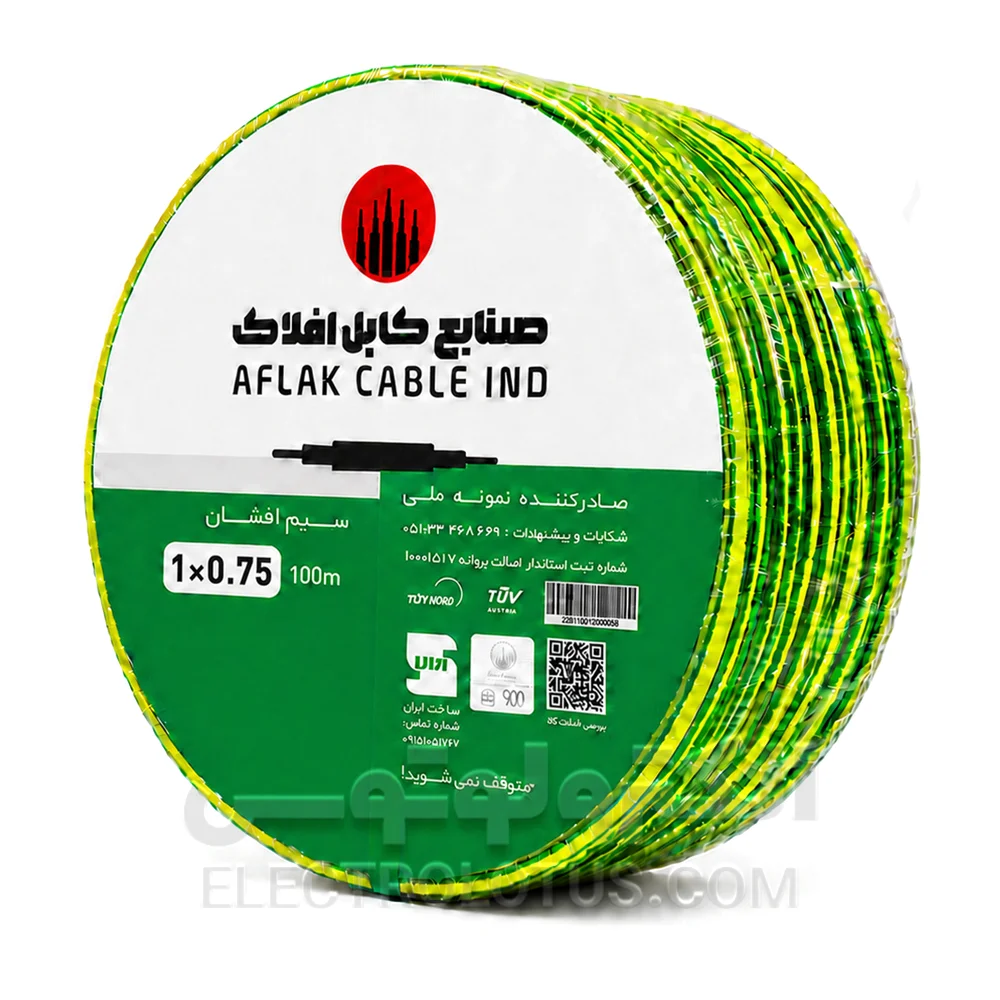

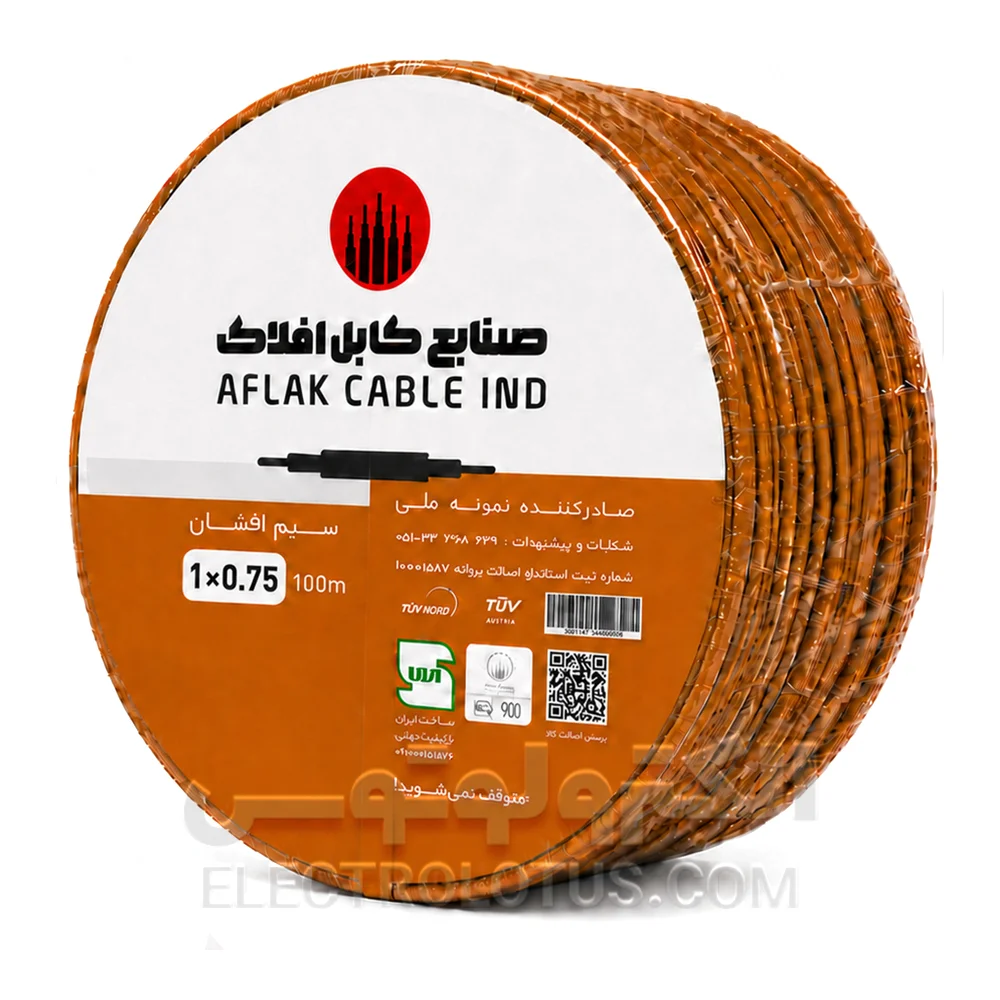

معرفی سیم افشان سایز 1 در 0/75 افلاک الکتریک
سیم افشان سایز 1 در 0/75 افلاک الکتریک یک سیم تکرشته انعطافپذیر با ساختار 1×0/75 میلیمترمربع است. این محصول از یک هادی مسی افشان و عایق PVC تشکیل میشود و برای مدارهای کمجریان، سیمکشی داخلی تجهیزات، تابلوهای برق کوچک و اتصالاتی کاربرد دارد که انعطاف سیم و اشغال فضای کم اهمیت دارد.
عبارت 1×0/75 نشان میدهد این مدل دارای یک هادی مستقل با سطح مقطع اسمی 0/75 میلیمترمربع است. عدد 0/75 قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی را نشان نمیدهد و فقط سطح مقطع اسمی هادی را مشخص میکند.
این محصول در خانواده سیمهای افشان NYAF افلاک قرار میگیرد. شرکت افلاک برای این خانواده ساختار CU/PVC، هادی مسی آنیلشده افشان کلاس 5، عایق PVC و حداکثر دمای مجاز هادی 70 درجه سانتیگراد را اعلام کرده است.
سیم افشان 0/75 نسبت به سایزهای 0/35 و 0/5 سطح مقطع بیشتری دارد، اما همچنان نباید بدون محاسبه برای مدار پریز، تجهیزات گرمایشی، وسایل پرمصرف یا خطوط اصلی تغذیه استفاده شود. انتخاب نهایی باید با توجه به جریان واقعی، طول مسیر، افت ولتاژ، روش نصب و مشخصات دستگاه انجام شود.
ویژگیهای سیم افشان سایز 1 در 0/75 افلاک الکتریک
- هادی مسی افشان: هادی این سیم از مجموعهای از مفتولهای نازک مسی تشکیل شده است. این ساختار نسبت به هادی یکپارچه انعطاف بیشتری ایجاد میکند و نصب سیم را در تابلو، تجهیزات و مسیرهای دارای خم آسانتر میسازد.
- کلاس هادی 5: کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول مسی نازک و انعطافپذیر ساخته شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد. عدد 5 به معنی تعداد رشتههای اصلی سیم، درجه کیفیت یا درصد خلوص مس نیست.
- سطح مقطع 0/75 میلیمترمربع: سطح مقطع این مدل از سایزهای 0/35 و 0/5 بیشتر است و در شرایط مشابه مقاومت الکتریکی کمتری ایجاد میکند. بااینحال، مناسببودن آن برای یک مدار باید با محاسبه جریان، طول مسیر و افت ولتاژ مشخص شود.
- عایق PVC: عایق PVC هادی مسی را از قطعات مجاور و محیط نصب جدا میکند. سطح عایق باید یکنواخت، انعطافپذیر و بدون ترک، بریدگی، سوختگی، فرورفتگی یا تغییر شکل باشد.
- ساختار تکرشته: این سیم فقط یک مسیر الکتریکی ایجاد میکند. برای مدارهایی که به فاز و نول، قطب مثبت و منفی یا هادی حفاظتی نیاز دارند، باید از چند سیم مجزا یا کابل متناسب استفاده شود.
- انعطاف مناسب برای نصب: هادی کلاس 5، عبور سیم از مسیرهای دارای خم و اتصال آن به ترمینالهای کوچک را سادهتر میکند. این انعطاف برای نصب و خمهای معمول است و به معنی مناسببودن سیم برای حرکت صنعتی مداوم نیست.
- حجم کمتر نسبت به سایزهای بالاتر: مدل 0/75 نسبت به سیمهای سایز 1 و 1/5 فضای کمتری داخل تابلو، داکت و ترمینال اشغال میکند و برای بعضی تجهیزات کوچک مناسبتر است.
- کد فنی NYAF: کد NYAF این محصول را بهعنوان سیم افشان مسی دارای عایق PVC معرفی میکند و مانع اشتباه آن با سیم مفتولی، سیم نایلون یا کابل افشان چندرشته میشود.
- حداکثر دمای هادی 70 درجه سانتیگراد: حداکثر دمای مجاز هادی در شرایط کار عادی 70 درجه سانتیگراد اعلام شده است. این مشخصه به معنی امکان نصب سیم در کنار شعله، المنت یا سطح داغ نیست.
کاربردهای سیم افشان سایز 1 در 0/75 افلاک الکتریک
- سیمکشی داخلی تجهیزات برقی سبک
- مدارهای فرمان و کنترل
- مدارهای سیگنال با شرایط متناسب
- اتصالات داخلی تابلوهای برق کوچک
- سیمکشی داخل برخی چراغها و تجهیزات روشنایی
- اتصال کلیدها و نشانگرهای کمجریان
- سیمکشی سنسورها و رلههای فرمان
- اتصالات داخل محفظههای الکتریکی
- پروژههای آموزشی و آزمایشگاهی
- مدارهای نمونهسازی
- اتصال برخی تجهیزات الکترومکانیکی سبک
- جایگزینی سیم همسایز در تجهیزات موجود
- عبور از داکت یا مسیر محافظتشده داخل تجهیزات
استفاده دقیق این مدل باید با مشخصات مدار هماهنگ باشد. وجود عایق PVC و ولتاژ نامی مناسب بهتنهایی نشان نمیدهد که سیم برای هر مصرفکننده متصل به برق شهری یا هر مقدار جریان قابل استفاده است.
موارد استفاده نامناسب
- مدار پریزهای عمومی ساختمان
- خط اصلی روشنایی ساختمان بدون محاسبه
- ورودی برق واحد
- تغذیه اصلی تابلو
- وسایل گرمایشی
- بخاری برقی، اتو و کتری برقی
- پمپ و الکتروموتور
- ابزارهای برقی پرمصرف
- تجهیزات دارای جریان راهاندازی بالا
- سیم رابط عمومی با بار نامشخص
- نصب مستقیم و آزاد زیر گچ
- دفن مستقیم در خاک
- نصب آزاد در فضای باز
- محیطهای خیس یا در معرض شستوشو
- قرارگرفتن کنار شعله یا سطح داغ
- محل دارای فشار، ضربه یا سایش مداوم
- استفاده بهجای کابل چندرشته دارای روکش بیرونی
- کاربردهای دارای خمشدن و حرکت صنعتی مداوم
مزایای سیم افشان سایز 1 در 0/75 افلاک الکتریک
- سطح مقطع بیشتر از مدلهای 0/35 و 0/5
این مدل در شرایط یکسان مقاومت و افت ولتاژ کمتری از سایزهای پایینتر دارد و برای برخی مدارهای با جریان بیشتر یا مسیر طولانیتر مناسبتر است.
هادی کلاس 5 نسبت به سیم مفتولی راحتتر خم میشود و در مسیرهای دارای تغییر جهت یا داخل تابلو نصب سادهتری دارد.
مس آنیلشده در صورت برخورداری از سطح مقطع واقعی، رسانایی و انعطاف مناسبی برای کاربرد تعریفشده فراهم میکند.
سیم 0/75 نسبت به سایزهای بالاتر فضای کمتری داخل ترمینال، داکت و تجهیزات اشغال میکند.
رنگهای مختلف عایق میتوانند برای شناسایی مسیرهای فرمان، کنترل، تغذیه و سیگنال استفاده شوند.
در ترمینالهای پیچی میتوان از وایرشوی مناسب سایز 0/75 استفاده کرد تا رشتههای مسی پراکنده نشوند و اتصال منظمتری ایجاد شود.
بسته به شرایط فروشنده، امکان تهیه سیم بهصورت متری یا حلقه کامل وجود دارد.
تفاوت سیم افشان 1×0/75 با سیم افشان 1×0/5
مدل 0/75 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت الکتریکی و افت ولتاژ کمتری ایجاد میکند. سایز 0/5 باریکتر و مناسب مدارهای سبکتر یا ترمینالهای کوچکتر است.
استفاده از سایز 0/5 در مداری که به 0/75 نیاز دارد میتواند باعث افزایش افت ولتاژ یا گرمشدن سیم شود.
تفاوت سیم افشان 1×0/75 با سیم افشان 1×1
سیم سایز 1 حدود 33 درصد سطح مقطع بیشتری از مدل 0/75 دارد. در شرایط مشابه، سایز 1 برای جریان بیشتر یا مسیر طولانیتر مناسبتر است.
مدل 0/75 سبکتر، باریکتر و منعطفتر است و در مداری که این سطح مقطع کافی باشد، انتخاب اقتصادیتر و کمحجمتری خواهد بود.
تفاوت سیم افشان 1×0/75 با سیم افشان 1×1/5
سایز 1/5 دو برابر مدل 0/75 سطح مقطع دارد و برای کاربردهای متفاوتی استفاده میشود. این دو محصول جایگزین مستقیم یکدیگر نیستند.
سیم 1/5 بیشتر در سیمکشیهای ساختمانی و مدارهایی با نیاز بالاتر استفاده میشود، اما مدل 0/75 برای اتصالات سبکتر و تجهیزات کممصرف مناسبتر است.
تفاوت سیم افشان 1×0/75 با سیم نایلون 2×0/75
سیم افشان 1×0/75 فقط یک هادی عایقشده دارد. سیم نایلون 2×0/75 از دو هادی 0/75 میلیمترمربعی تشکیل میشود که به شکل تخت کنار یکدیگر قرار گرفتهاند.
این سیم برای ایجاد یک مسیر مستقل استفاده میشود، اما سیم نایلون دو مسیر الکتریکی را در یک ساختار متصل فراهم میکند.
تفاوت سیم افشان 1×0/75 با کابل کیسهای 2×0/75
کابل کیسهای 2×0/75 دارای دو هادی عایقشده و یک روکش بیرونی مشترک است. سیم افشان 1×0/75 فقط یک هادی و یک لایه عایق دارد و غلاف بیرونی کابل را ندارد.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب بررسی کنید.
- اطمینان پیدا کنید سطح مقطع 0/75 برای جریان، ولتاژ و طول مسیر کافی است.
- رنگ سیم را مطابق نقشه و نقش هادی انتخاب کنید.
- سیم را داخل داکت، محفظه یا مسیر محافظتشده قرار دهید.
- سیم را از رطوبت، حرارت، لبههای تیز و قطعات متحرک دور نگه دارید.
- برای برداشتن عایق از سیملختکن مناسب سایز 0/75 استفاده کنید.
- از تیغ یا ابزار نامناسب که مفتولها را قطع میکند استفاده نکنید.
- طول قسمت لختشده فقط بهاندازه محل اتصال باشد.
- تمام مفتولهای مسی داخل ترمینال یا سرسیم قرار گیرند.
- برای ترمینال پیچی از وایرشوی سایز 0/75 استفاده کنید.
- وایرشو با ابزار پرس مناسب نصب شود.
- هیچ بخش مسی بیرون محل اتصال باقی نماند.
- پیچ ترمینال بهاندازه کافی محکم شود.
- از سفتکردن بیش از حد و آسیب به هادی جلوگیری کنید.
- اتصال سیم نباید تحت کشش مستقیم قرار گیرد.
- پیش از وصل برق، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، محل اتصال از نظر افزایش دمای غیرعادی کنترل شود.
- نصب مدارهای متصل به برق شهری به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- کاربرد واقعی مدار را مشخص کنید
سایز 0/75 برای اتصالات و مدارهای سبک مناسبتر است. جریان، ولتاژ، طول مسیر و شرایط نصب باید پیش از خرید مشخص باشند.
- سایزهای نزدیک را مقایسه کنید
بررسی کنید آیا سایز 0/75 پاسخگو است یا مدار به سیم 0/5، 1 یا سطح مقطع بالاتر نیاز دارد.
- کد سیم را بررسی کنید
برای این خانواده باید کد NYAF ثبت شده باشد. این کد سیم افشان مسی با عایق PVC را مشخص میکند.
- کلاس هادی را کنترل کنید
ویژگی محصول باید کلاس هادی 5 باشد. کلاس 5 بیانگر هادی افشان انعطافپذیر است و به کیفیت یا تعداد رشتههای اصلی اشاره ندارد.
- سلامت عایق را کنترل کنید
عایق نباید خشک، ترکخورده، چسبناک، بریده، لهشده یا تغییررنگداده باشد.
- چاپ روی سیم را بخوانید
نام برند، ساختار، کد سیم، ولتاژ و استاندارد باید واضح و با سفارش هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ عایق باید با نقش هادی در مدار و نقشه پروژه هماهنگ باشد.
- واحد فروش را بررسی کنید
قبل از خرید دقت کنید قیمت برای یک متر یا حلقه کامل ثبت شده است.
- متراژ حلقه را کنترل کنید
متراژ واقعی باید با بستهبندی همان محصول تطبیق داده شود.
- از فروشنده معتبر خرید کنید
کاهش سطح مقطع واقعی یا آسیبدیدن مفتولها میتواند مقاومت و دمای سیم را افزایش دهد.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 0/75 افلاک الکتریک یک سیم تکرشته با هادی مسی آنیلشده افشان کلاس 5، سطح مقطع 0/75 میلیمترمربع و عایق PVC است. انعطاف مناسب و حجم کم، این مدل را برای مدارهای فرمان، کنترل، سیگنال و سیمکشی داخلی بعضی تجهیزات سبک مناسب میکند.
این مدل نسبت به سایزهای 0/35 و 0/5 سطح مقطع بیشتری دارد، اما جایگزین سیمهای ساختمانی 1/5 یا 2/5 میلیمترمربع نیست. استفاده از آن برای پریز، وسایل گرمایشی، تجهیزات پرمصرف یا خطوط اصلی تغذیه توصیه نمیشود.
پیش از خرید باید جریان مدار، طول مسیر، ولتاژ درجشده روی حلقه، رنگ، واحد فروش و متراژ بررسی شوند.
