کابل افشان 3 در 2/5 افلاک الکتریک

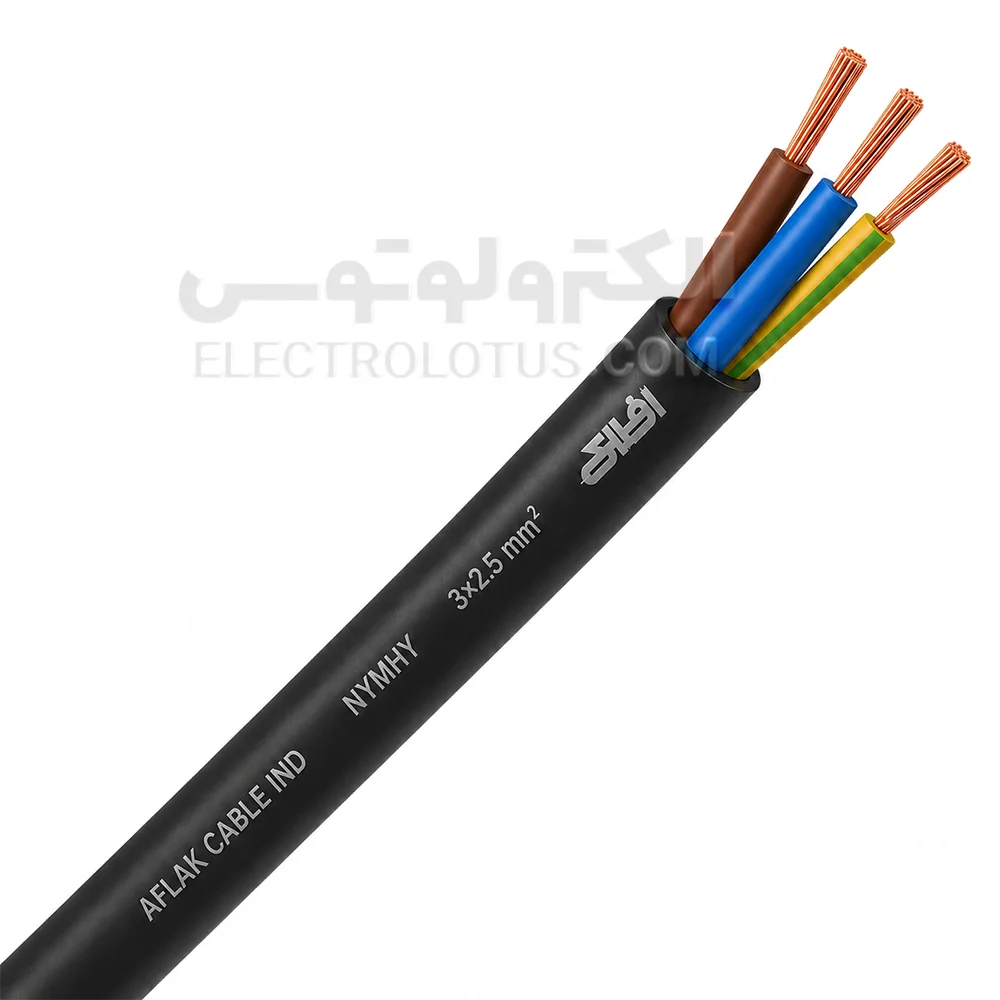

کابل افشان 3 در 2/5 افلاک الکتریک یک کابل مسی انعطاف‌پذیر سه‌رشته با ساختار 3×2/5 میلی‌مترمربع است. این ساختار یعنی کابل دارای سه هادی مستقل است و سطح مقطع اسمی هر هادی 2/5 میلی‌مترمربع است.
هادی‌های کابل از مس آنیل‌شده افشان کلاس 5 ساخته شده‌اند. هر هادی از 50 مفتول مسی با قطر 0/24 میلی‌متر تشکیل می‌شود و ساختار چندمفتولی آن انعطاف بیشتری نسبت به کابل‌های دارای هادی خشک هم‌سطح‌مقطع ایجاد می‌کند. این کابل در خانواده NYMHY با ساختار CU/PVC/PVC قرار دارد.
هر سه هادی دارای عایق مستقل PVC هستند و مجموعه رشته‌ها داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرد. عایق این خانواده از PVC نوع D و غلاف بیرونی از PVC نوع ST5 است. ولتاژ نامی کابل 450/750 ولت و استاندارد آن 60227 IEC 53 است.
سطح مقطع 2/5 میلی‌مترمربع باعث می‌شود این کابل نسبت به مدل‌های 3×1 و 3×1/5 مقاومت الکتریکی کمتری داشته باشد. این ویژگی در مسیرهایی که جریان بالاتر یا افت ولتاژ اهمیت بیشتری دارد مفید است، اما انتخاب نهایی کابل باید براساس جریان مصرفی، طول مسیر، روش نصب و شرایط محیطی انجام شود.
ویژگی‌های کابل افشان 3 در 2/5 افلاک
- سه هادی مستقل 2/5 میلی‌مترمربعی: کابل دارای سه هادی مستقل است و سطح مقطع هر هادی 2/5 میلی‌مترمربع است. این ساختار برای مدارهایی کاربرد دارد که به سه مسیر رسانای مستقل نیاز دارند.
- هادی مسی افشان کلاس 5: هر هادی از 50 مفتول مسی با قطر 0/24 میلی‌متر ساخته شده است. ساختار افشان باعث می‌شود کابل نسبت به نمونه‌های دارای هادی خشک هم‌سطح‌مقطع انعطاف بیشتری داشته باشد و اتصال آن به تجهیزات ساده‌تر باشد.
- عایق و غلاف PVC: هر رشته دارای عایق مستقل PVC است و یک غلاف PVC مشترک نیز دور مجموعه هادی‌ها قرار دارد. این ساختار علاوه بر یکپارچه‌کردن کابل، از عایق داخلی در برابر تماس و سایش معمول محافظت می‌کند.
- قطر خارجی 9/2 تا 11/4 میلی‌متر: قطر خارجی کابل در محدوده 9/2 تا 11/4 میلی‌متر قرار دارد. این مشخصه هنگام انتخاب گلند، بست، ورودی دستگاه، لوله یا داکت اهمیت دارد.
- وزن حدود 165 گرم در متر: وزن هر متر کابل حدود 165 گرم است و 100 متر آن بدون احتساب بسته‌بندی تقریباً 16/5 کیلوگرم وزن دارد.
- مقاومت هادی 7/98 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 7/98 اهم بر کیلومتر است. این مقدار نسبت به کابل‌های 1 و 1/5 میلی‌مترمربعی کمتر است و در طول و شرایط یکسان به کاهش افت ولتاژ کمک می‌کند.
- ولتاژ نامی 450/750 ولت: کابل 3×2/5 در رده 60227 IEC 53 با ولتاژ نامی 450/750 ولت قرار می‌گیرد.
- جریان مرجع 27 آمپر: جریان مرجع این سایز 27 آمپر است. این عدد نباید به‌عنوان ظرفیت قطعی کابل در تمام شرایط نصب در نظر گرفته شود، زیرا دمای محیط، طول مسیر، روش نصب، تعداد کابل‌های مجاور و شرایط تهویه روی ظرفیت واقعی اثر دارند.
کاربردهای کابل افشان 3×2/5 افلاک
- اتصال برخی تجهیزات برقی
- تغذیه تجهیزات دارای سه هادی
- برخی تجهیزات خانگی با توان متناسب
- برخی تجهیزات کارگاهی
- کابل رابط تجهیزات با جریان و طول محاسبه‌شده
- اتصال بعضی پمپ‌ها و موتورهای کوچک پس از بررسی جریان راه‌اندازی
- تجهیزات صنعتی سبک
- تابلوها و ماشین‌آلات
- برخی مدارهای فرمان و قدرت سبک
- اتصال تجهیزات دارای فاز، نول و هادی حفاظتی در صورت رنگ‌بندی مناسب
- مسیرهای داخلی خشک و محافظت‌شده
- جایگزینی کابل 3×2/5 در دستگاهی که همین سطح مقطع برای آن تعیین شده است
- وجود سطح مقطع 2/5 میلی‌مترمربع به‌تنهایی به معنی مناسب‌بودن کابل برای هر دستگاه نیست. جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب باید با مشخصات مدار تطبیق داده شوند.
موارد استفاده نامناسب
- برق ورودی اصلی بدون محاسبه فنی
- هیتر یا تجهیزات گرمایشی پرتوان بدون بررسی جریان
- دستگاه جوش بدون بررسی جریان ورودی
- پمپ و موتور بدون بررسی جریان راه‌اندازی
- کولر گازی بدون محاسبه ظرفیت کابل
- رابط بسیار طولانی با بار بالا
- دفن مستقیم در خاک
- غوطه‌وری دائمی در آب
- نصب بدون حفاظت در فضای باز
- محل دارای فشار یا ضربه مکانیکی شدید
- محیط دارای سایش مداوم
- استفاده با دوشاخه، پریز یا ترمینال نامتناسب
- استفاده به‌جای کابل قدرت 0.6/1 کیلوولت بدون تطبیق مشخصات
جریان کابل افشان 3×2/5
جریان مرجع کابل 3×2/5 برابر 27 آمپر است. این عدد برای مقایسه فنی مفید است، اما ظرفیت واقعی کابل در هر پروژه ممکن است کمتر باشد. عواملی مانند افزایش دمای محیط، عبور چند کابل از یک لوله، طول زیاد مسیر، تهویه نامناسب و نوع بار باعث تغییر شرایط حرارتی کابل می‌شوند.
افت ولتاژ نیز اهمیت زیادی دارد. ممکن است کابل از نظر حرارتی بتواند جریان مشخصی را عبور دهد، اما طول زیاد مسیر باعث شود افت ولتاژ از مقدار قابل قبول بیشتر شود.
به همین دلیل عدد 27 آمپر به‌تنهایی نباید مبنای انتخاب کابل یا فیوز باشد.
تفاوت کابل 3×2/5 با 3×1/5
سطح مقطع هر هادی در مدل 3×2/5 حدود 67 درصد بیشتر از مدل 3×1/5 است.
مدل 3×2/5 در طول و شرایط مشابه مقاومت کمتر و افت ولتاژ پایین‌تری ایجاد می‌کند و برای برخی بارهای بالاتر مناسب‌تر است.
در مقابل، کابل 3×2/5 قطر، وزن و قیمت بیشتری دارد. اگر مدار با سایز 1/5 به‌درستی طراحی شده باشد، استفاده از سایز 2/5 الزام فنی ندارد.
تفاوت کابل 3×2/5 با 3×4
مدل 3×4 دارای سطح مقطع بیشتری است و در شرایط مشابه مقاومت و افت ولتاژ کمتری دارد.
کابل 3×4 در مقابل سنگین‌تر، قطورتر و گران‌تر است. برای انتخاب میان 2/5 و 4 باید جریان مصرفی، طول مسیر و شرایط نصب بررسی شوند.
تفاوت کابل 3×2/5 با 2×2/5
هر دو کابل از هادی‌های 2/5 میلی‌مترمربعی استفاده می‌کنند، اما مدل 3×2/5 دارای سه هادی و مدل 2×2/5 دارای دو هادی است.
کابل 3×2/5 می‌تواند در مدار مناسب برای فاز، نول و هادی حفاظتی استفاده شود، مشروط بر اینکه رنگ‌بندی رشته‌های کابل با این کاربرد هماهنگ باشد.
تفاوت کابل افشان 3×2/5 با سه سیم افشان 1×2/5
در کابل 3×2/5 هر سه هادی عایق‌شده داخل یک غلاف بیرونی مشترک قرار دارند.
سه سیم افشان 1×2/5 هرکدام عایق مستقل دارند اما غلاف مشترکی دور مجموعه وجود ندارد.
انتخاب بین این دو ساختار به مسیر نصب، نوع تجهیزات و الزامات مدار بستگی دارد.
راهنمای انتخاب کابل افشان 3×2/5
- جریان واقعی مصرف‌کننده را مشخص کنید.
- طول مسیر کابل را اندازه‌گیری کنید.
- افت ولتاژ را بررسی کنید.
- روش نصب کابل را در نظر بگیرید.
- دمای محیط را بررسی کنید.
- تعداد کابل‌های عبوری از یک مسیر را در نظر بگیرید.
- برای تجهیزات موتوری، جریان راه‌اندازی را نیز بررسی کنید.
- نیاز مدار به هادی حفاظتی را مشخص کنید.
- رنگ‌بندی رشته‌های کابل موجود را کنترل کنید.
- وسیله حفاظتی مدار باید با ظرفیت واقعی کابل هماهنگ باشد.
- عدد 27 آمپر را فقط به‌عنوان جریان مرجع در نظر بگیرید.
راهنمای نصب
- پیش از نصب، برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 2/5 میلی‌مترمربع را با طراحی مدار تطبیق دهید.
- رنگ‌بندی هادی‌ها را قبل از اتصال مشخص کنید.
- در صورت وجود رشته سبز و زرد، این هادی مطابق مقررات برای اتصال حفاظتی استفاده شود.
- غلاف بیرونی بدون آسیب به عایق هادی‌ها برداشته شود.
- عایق هر هادی با سیم‌لخت‌کن مناسب باز شود.
- هنگام لخت‌کردن، مفتول‌های مسی قطع نشوند.
- برای ترمینال‌های پیچی از وایرشوی مناسب 2/5 میلی‌مترمربع استفاده شود.
- تمام مفتول‌ها داخل وایرشو یا ترمینال قرار گیرند.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه مهار شود تا کشش به ترمینال منتقل نشود.
- از تماس کابل با سطح داغ، لبه تیز یا نقاط دارای فشار جلوگیری شود.
- پس از راه‌اندازی، اتصالات از نظر گرم‌شدن غیرعادی بررسی شوند.
راهنمای خرید کابل افشان 3×2/5 افلاک
- ساختار کابل را بررسی کنید: محصول باید دارای سه هادی مستقل با سطح مقطع 2/5 میلی‌مترمربع برای هر هادی باشد.
- کد کابل را بررسی کنید: کد این محصول NYMHY است.
- ساختار هادی را کنترل کنید: هر هادی از 50 مفتول مسی با قطر 0/24 میلی‌متر تشکیل شده است.
- وزن کابل را بررسی کنید: وزن هر متر حدود 165 گرم و وزن 100 متر حدود 16/5 کیلوگرم بدون بسته‌بندی است.
- قطر کابل را بررسی کنید: قطر خارجی کابل بین 9/2 تا 11/4 میلی‌متر است.
- مقاومت هادی را بررسی کنید: حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد 7/98 اهم بر کیلومتر است.
- ولتاژ را بررسی کنید: ولتاژ نامی این مدل 450/750 ولت است.
- سلامت عایق و غلاف را بررسی کنید: سطح کابل باید یکنواخت و فاقد بریدگی، ترک، سوختگی، له‌شدگی یا آسیب محسوس باشد.
- رنگ‌بندی رشته‌ها را بررسی کنید: اگر کابل برای فاز، نول و ارت استفاده می‌شود، وجود رشته سبز و زرد در محصول تحویلی بررسی شود.
- واحد فروش را بررسی کنید: پیش از ثبت سفارش مشخص کنید قیمت مربوط به یک متر کابل یا یک کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل افشان 3 در 2/5 افلاک الکتریک یک کابل مسی انعطاف‌پذیر سه‌رشته با سطح مقطع 2/5 میلی‌مترمربع برای هر هادی است. هر هادی از 50 مفتول مسی 0/24 میلی‌متری تشکیل شده و کابل دارای عایق PVC، غلاف بیرونی PVC و کد NYMHY است.
قطر خارجی کابل بین 9/2 تا 11/4 میلی‌متر، وزن هر متر حدود 165 گرم و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 7/98 اهم بر کیلومتر است. این مدل با ولتاژ نامی 450/750 ولت در رده 60227 IEC 53 قرار دارد و جریان مرجع آن 27 آمپر است.
این کابل برای مدارهایی مناسب است که جریان مصرفی، طول مسیر و شرایط نصب استفاده از سه هادی 2/5 میلی‌مترمربعی را تأیید کنند. برای تجهیزات پرمصرف یا مسیرهای طولانی، انتخاب کابل باید براساس محاسبات واقعی مدار انجام شود.
