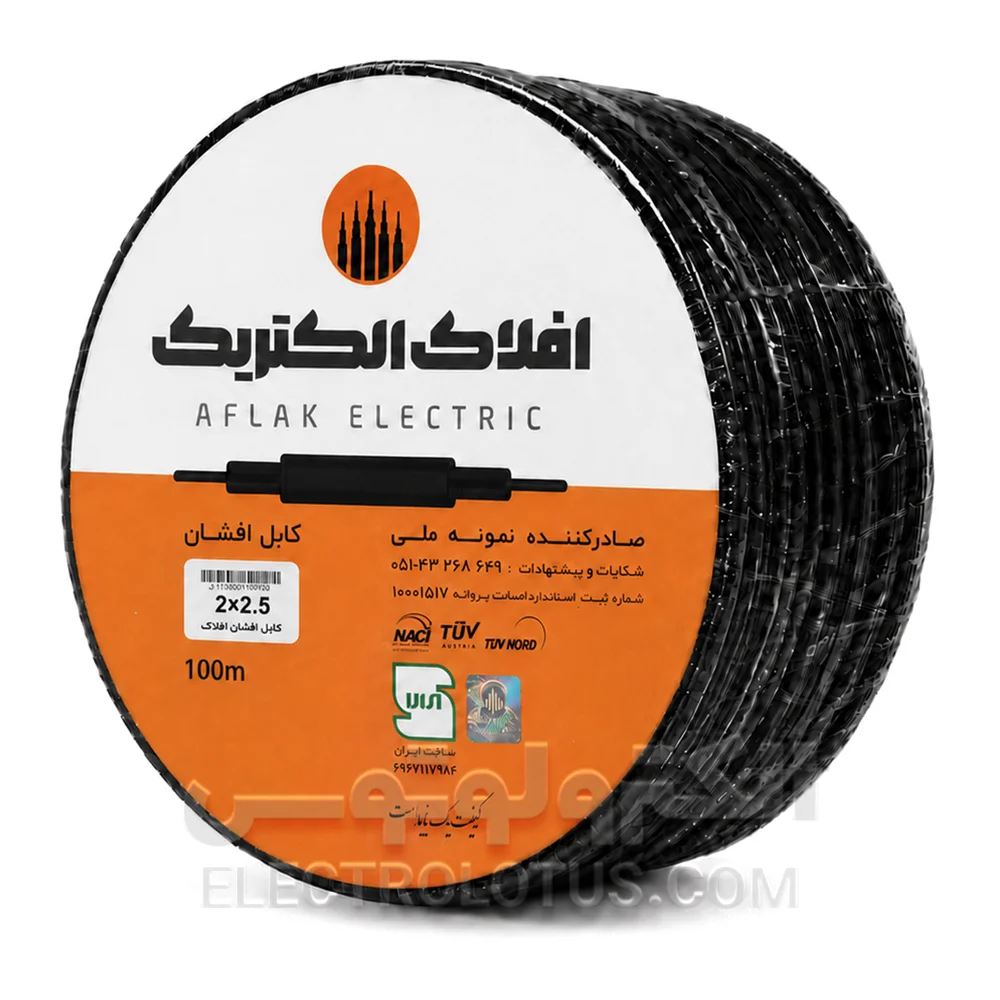

معرفی کابل افشان 2 در 2/5 افلاک الکتریک

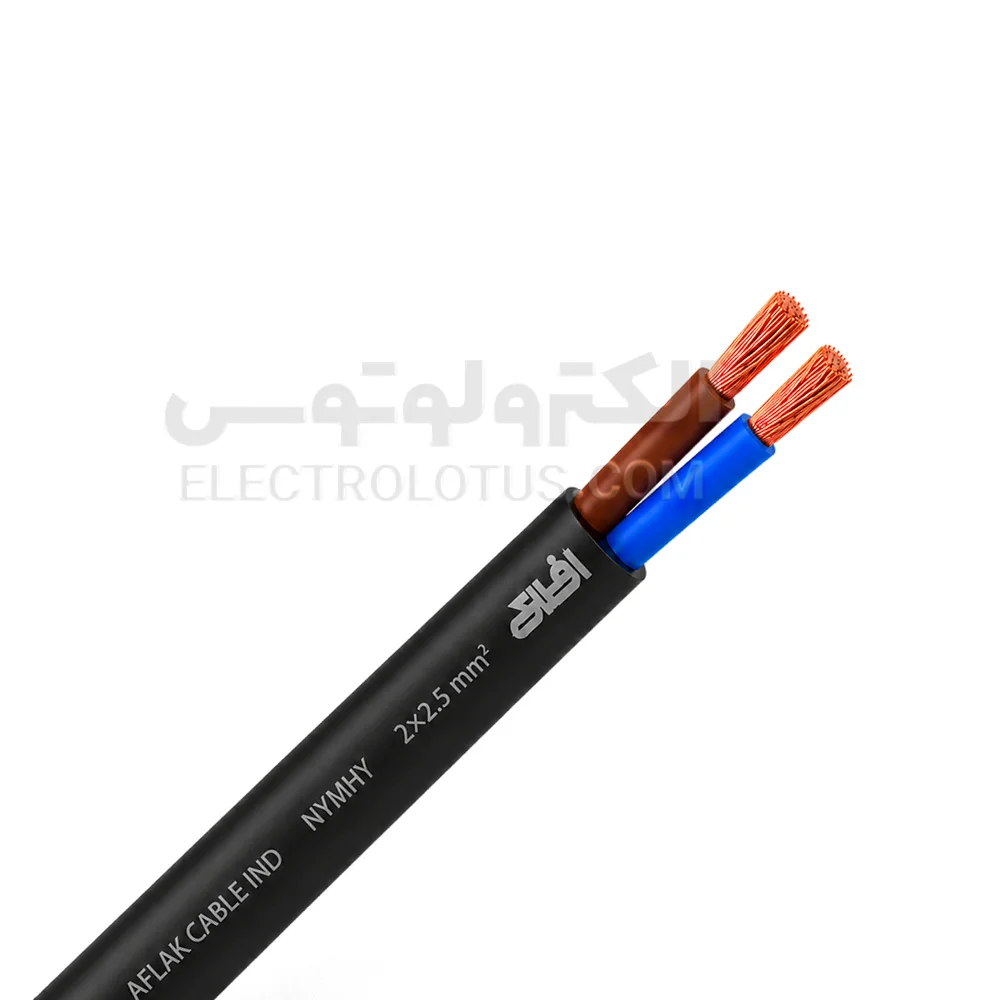

کابل افشان 2 در 2/5 افلاک الکتریک یک کابل دورشته انعطافپذیر با ساختار فنی 2×2/5 میلیمترمربع است. عدد 2 تعداد هادیهای کابل و عدد 2/5 سطح مقطع اسمی هر هادی را بر حسب میلیمترمربع نشان میدهد.
هر هادی از مجموعهای از مفتولهای مسی نازک و آنیلشده تشکیل میشود و در گروه هادیهای افشان کلاس 5 قرار میگیرد. هر رشته دارای عایق PVC مستقل است و هر دو رشته عایقشده داخل یک غلاف بیرونی مشترک PVC قرار میگیرند.
طبق جدول فنی رسمی افلاک، هادی هر رشته کابل 2×2/5 از 50 مفتول مسی با قطر اسمی 0/24 میلیمتر تشکیل میشود. ضخامت اسمی عایق هر رشته 0/8 میلیمتر، ضخامت اسمی غلاف 1 میلیمتر و قطر خارجی کابل بین 8/4 تا 10/6 میلیمتر است. وزن نامی کابل 131 کیلوگرم در کیلومتر است که معادل حدود 131 گرم در هر متر و 13.1 کیلوگرم برای 100 متر کابل، بدون محاسبه وزن بستهبندی، خواهد بود.
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 7/98 اهم بر کیلومتر است. این محصول در رده 60227 IEC 53 و ولتاژ نامی 450/750 ولت قرار میگیرد.
کابل افشان 2×2/5 در خانواده کابلهای NYMHY افلاک قرار دارد. ساختار این خانواده شامل هادی مسی آنیلشده کلاس 5، عایق PVC نوع D و غلاف PVC نوع ST5 است. کد NYMHY کمک میکند محصول با سیم نایلون NYZ، کابل کیسهای NYLHY یا سیم افشان تکرشته NYAF اشتباه گرفته نشود.
سطح مقطع 2/5 میلیمترمربع در مدارهای مختلفی استفاده میشود، اما مناسببودن این کابل برای هر وسیله فقط با توجه به سایز مشخص نمیشود. طول مسیر، روش نصب، دمای محیط، افت ولتاژ، جریان راهاندازی دستگاه، شرایط تهویه و مشخصات وسیله حفاظتی نیز باید بررسی شوند.
این کابل فقط دو رشته دارد و فاقد هادی حفاظتی مستقل است. برای تجهیزاتی که بدنه فلزی آنها باید به سیستم اتصال زمین متصل شود، کابل 3×2/5 یا محصول دیگری با رشته ارت مناسب انتخاب شود.
ویژگیهای کابل افشان 2 در 2/5 افلاک الکتریک
- دو هادی مستقل 2/5 میلیمترمربعی: کابل دارای دو مسیر الکتریکی مستقل است و سطح مقطع هر هادی 2/5 میلیمترمربع است. سطح مقطع دو رشته برای محاسبه ظرفیت یک مسیر با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: هر هادی از 50 مفتول مسی با قطر اسمی 0/24 میلیمتر تشکیل میشود. این ساختار نسبت به هادی مفتولی همسطحمقطع انعطاف بیشتری ایجاد میکند.
- عدد 5 در عبارت کلاس هادی 5 به معنی پنجرشتهبودن کابل، کیفیت درجه پنج یا میزان خلوص مس نیست و فقط نوع ساختار و انعطاف هادی را مشخص میکند.
- عایق مستقل هر رشته: هر هادی دارای عایق PVC نوع D با ضخامت اسمی 0/8 میلیمتر است. این عایق دو مسیر الکتریکی را از یکدیگر جدا میکند.
- غلاف بیرونی مشترک: دو رشته عایقشده داخل یک غلاف PVC نوع ST5 قرار میگیرند. ضخامت اسمی این غلاف 1 میلیمتر است.
- غلاف بیرونی نسبت به سیم نایلون بدون غلاف، حفاظت بیشتری ایجاد میکند؛ بااینحال کابل برای دفن مستقیم، غوطهوری در آب یا نصب بدون حفاظت در فضای باز طراحی نشده است.
- کد فنی NYMHY: کد NYMHY برای کابل انعطافپذیر دارای هادی مسی، عایق PVC و غلاف PVC استفاده میشود. افلاک این خانواده را مطابق استانداردهای ISIRI 607-53 و ISIRI 607-71C معرفی میکند.
- قطر خارجی 8/4 تا 10/6 میلیمتر: قطر نهایی کابل میتواند در محدوده مجاز تولید تغییر کند. برای انتخاب گلند، بست، ورودی دستگاه یا فضای عبور بهتر است حداکثر قطر 10/6 میلیمتر مبنا قرار گیرد.
- وزن نامی 131 گرم در متر: وزن تقریبی 100 متر کابل بدون بستهبندی حدود 13/1 کیلوگرم است. اختلاف جزئی تولید و وزن لفاف طبیعی است، اما اختلاف زیاد باید از نظر متراژ، سطح مقطع و اصالت محصول بررسی شود.
- مقاومت هادی 7/98 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 7/98 اهم بر کیلومتر است. مقاومت واقعی مسیر با افزایش دمای هادی بیشتر میشود.
- ولتاژ نامی 450/750 ولت: کابل 2×2/5 در رده 60227 IEC 53 با ولتاژ نامی 450/750 ولت قرار دارد. ولتاژ نامی بهتنهایی مناسببودن کابل برای یک دستگاه را مشخص نمیکند.
- فاقد رشته ارت: این کابل فقط دو هادی دارد. برای دستگاه یا مداری که به هادی حفاظتی نیاز دارد باید کابل سهرشته مناسب انتخاب شود.
نکته مهم درباره جریان مجاز
کابل 2×2/5 مقدار 27 آمپر را در دمای محیط 25 درجه سانتیگراد درج شده است. این عدد فقط یک جریان مرجع جدولی است و نباید بهعنوان ظرفیت قطعی کابل در تمام شرایط در نظر گرفته شود.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- طول کابل
- افت ولتاژ مجاز
- دمای محیط
- روش نصب کابل
- عبور از داخل لوله یا داکت
- تعداد کابلهای مجاور
- جمعشدن کابل به شکل حلقه
- نوع و توان مصرفکننده
- جریان راهاندازی دستگاه
- شرایط تهویه
- کیفیت دوشاخه، پریز و ترمینال
- نوع و ظرفیت وسیله حفاظتی
در کابل رابط، هرچه طول کابل بیشتر شود، افت ولتاژ و اتلاف توان افزایش پیدا میکند. کابل حلقهشده نیز گرما را دشوارتر دفع میکند. بنابراین نباید فقط با مشاهده عدد 27 آمپر، این کابل را برای هر مصرفکنندهای مناسب دانست.
کاربردهای کابل افشان 2 در 2/5 افلاک الکتریک
- اتصال برخی تجهیزات برقی با جریان متناسب
- ساخت کابل رابط اختصاصی با طول محاسبهشده
- اتصال برخی تجهیزات دوعایقه فاقد نیاز به ارت
- تغذیه بعضی تجهیزات خانگی یا اداری پس از بررسی جریان
- اتصال برخی چراغها و تجهیزات روشنایی
- اتصالات داخل محیطهای خشک
- کابلکشی داخل برخی تجهیزات
- مدارهای آموزشی و آزمایشگاهی
- تغذیه بعضی تجهیزات الکترونیکی و الکترومکانیکی
- جایگزینی کابل NYMHY همسایز در تجهیزات موجود
- عبور از داکت یا مسیر محافظتشده دارای ظرفیت کافی
- استفاده در برخی مدارهای پریز یا تجهیزات فقط بر اساس طراحی و مقررات پروژه
استفاده برای پمپ، موتور، یخچال، فریزر، ابزار برقی یا وسیله گرمایشی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، طول کابل، افت ولتاژ، نیاز به ارت و شرایط اتصال بررسی شده باشند.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- ورودی اصلی ساختمان یا تابلو برق
- استفاده برای مدار سهسیمه دارای ارت
- بخاری، هیتر یا وسیله گرمایشی بدون محاسبه
- آبگرمکن یا اجاق برقی پرقدرت
- پمپ و موتور بدون بررسی جریان راهاندازی
- کولر گازی بدون محاسبه فنی
- چندراهی عمومی با بار نامشخص
- رابط بسیار بلند بدون محاسبه افت ولتاژ
- دفن مستقیم در خاک
- تماس دائمی یا غوطهوری در آب
- نصب مستقیم و بدون حفاظت در فضای باز
- تابش طولانی نور خورشید
- محیط دارای مواد خورنده
- مسیر دارای لهشدگی، فشار یا سایش شدید
- زنجیر کابل و حرکت صنعتی پیوسته
- استفاده از کابل دارای عایق یا غلاف آسیبدیده
مزایای کابل افشان 2 در 2/5 افلاک الکتریک
- سطح مقطع مناسب برای بعضی مدارهای متوسط: مدل 2×2/5 نسبت به کابلهای 2×1 و 2×1/5 سطح مقطع بیشتری دارد و در شرایط یکسان مقاومت و افت ولتاژ کمتری ایجاد میکند.
- انعطافپذیری مناسب: ساختار هادی کلاس 5 باعث میشود کابل نسبت به مدل مفتولی همسایز راحتتر خم شود و برای تجهیزات و مسیرهای دارای تغییر جهت مناسبتر باشد.
- وجود غلاف بیرونی: غلاف مشترک PVC از عایق رشتهها در برابر تماس و سایش معمول حفاظت میکند.
- دو مسیر الکتریکی در یک کابل: دو هادی میتوانند برای فاز و نول یا دو قطب مستقل استفاده شوند؛ مشروط بر اینکه مدار به رشته ارت نیاز نداشته باشد.
- قابلیت عرضه متری یا حلقهای: بسته به پیشنهاد فروشنده، امکان تهیه مقدار محدود یا حلقه کامل وجود دارد.
تفاوت کابل افشان 2×2/5 با کابل افشان 2×1/5
سطح مقطع هر هادی در مدل 2/5 حدود 67 درصد بیشتر از مدل 1/5 است. در طول و شرایط یکسان، کابل 2×2/5 مقاومت و افت ولتاژ کمتری ایجاد میکند.
وزن کابل 2×1/5 حدود 87 گرم در متر است، درحالیکه مدل 2×2/5 حدود 131 گرم در متر وزن دارد. قطر مدل 2×1/5 بین 6/8 تا 8/6 میلیمتر و قطر مدل 2×2/5 بین 8/4 تا 10/6 میلیمتر است.
اگر محاسبات سایز 1/5 را کافی نشان دهند، استفاده از مدل 2/5 ممکن است هزینه، وزن و فضای نصب را بدون ضرورت افزایش دهد. اگر مدار به سایز 2/5 نیاز داشته باشد، کابل 2×1/5 جایگزین مناسبی نیست.
تفاوت کابل افشان 2×2/5 با کابل افشان 2×4
کابل 2×4 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت کمتری ایجاد میکند. این مدل قطورتر، سنگینتر و گرانتر است و برای مدارهایی استفاده میشود که سایز 2/5 پاسخگو نیست.
تفاوت کابل افشان 2×2/5 با کابل افشان 3×2/5
کابل 2×2/5 فقط دو هادی دارد و فاقد رشته ارت مستقل است. کابل 3×2/5 سه هادی دارد و میتواند برای فاز، نول و ارت استفاده شود.
برای دستگاهی که اتصال زمین آن الزامی است، کابل 3×2/5 انتخاب مناسبتری خواهد بود.
تفاوت کابل افشان 2×2/5 با سیم نایلون 2×2/5
سیم نایلون NYZ از دو هادی عایقشده تخت تشکیل میشود و غلاف بیرونی مستقلی ندارد.
کابل NYMHY علاوه بر عایق هر هادی، دارای غلاف بیرونی مشترک است و حفاظت مکانیکی بیشتری ایجاد میکند.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- جریان نامی و حداکثر جریان مصرفکننده را بررسی کنید.
- جریان راهاندازی دستگاه را در نظر بگیرید.
- طول کابل و افت ولتاژ مسیر را محاسبه کنید.
- نیاز یا عدم نیاز دستگاه به ارت را مشخص کنید.
- کابل را در محیط خشک و محافظتشده نصب کنید.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- ظرفیت داکت، گلند یا ورودی برای قطر حداکثر 10/6 میلیمتر بررسی شود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- هنگام برداشتن غلاف، عایق رشتههای داخلی آسیب نبیند.
- عایق هر هادی با سیملختکن مناسب سایز 2/5 برداشته شود.
- مفتولهای مسی قطع یا ضعیف نشوند.
- برای ترمینال پیچی از وایرشوی 2/5 میلیمترمربع استفاده شود.
- تمام مفتولها داخل وایرشو یا ترمینال قرار گیرند.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه با مهارکننده کشش ثابت شود.
- وزن یا کشش کابل به ترمینال منتقل نشود.
- کابل زیر پایه، پیچ یا لبه بدنه له نشود.
- کابل رابط در زمان باردهی طولانی بهصورت حلقه بسته باقی نماند.
- پیش از راهاندازی، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از روشنکردن دستگاه، کابل، دوشاخه و ترمینال از نظر گرمشدن غیرعادی کنترل شوند.
راهنمای خرید
- ساختار کابل را بررسی کنید:
محصول باید دو هادی داشته باشد و سطح مقطع هر هادی 2/5 میلیمترمربع باشد. ساختار صحیح آن 2×2/5 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYZ، NYLHY و NYAF مربوط به محصولات دیگری هستند.
- وزن را بررسی کنید:
وزن نامی هر متر حدود 131 گرم و وزن 100 متر بدون بستهبندی حدود 13/1 کیلوگرم است.
- قطر خارجی را کنترل کنید:
قطر خارجی کابل باید در محدوده 8/4 تا 10/6 میلیمتر باشد. برای انتخاب گلند یا ورودی تجهیزات، حداکثر قطر در نظر گرفته شود.
- چاپ روی کابل را بررسی کنید:
نام افلاک، ساختار 2×2/5، ولتاژ نامی، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- تعداد رشتهها را بررسی کنید:
این کابل رشته ارت ندارد. برای وسیلهای که به اتصال زمین نیاز دارد، کابل سهرشته انتخاب شود.
- سلامت غلاف را کنترل کنید:
غلاف نباید ترکخورده، بریده، سوخته، لهشده، چسبناک یا بیش از حد خشک باشد.
- واحد فروش را بررسی کنید:
قیمت میتواند برای یک متر یا یک حلقه کامل ثبت شده باشد. واحد فروش کنار قیمت هر پیشنهاد مشخص است.
- متراژ حلقه را کنترل کنید:
نوع بستهبندی در جدول رسمی حلقه یا کلاف ثبت شده است. طول دقیق باید از روی برچسب همان محصول و پیشنهاد فروشنده بررسی شود.
- جریان را فقط از روی سایز حدس نزنید:
عدد مرجع 27 آمپر برای تمام شرایط نصب معتبر نیست. طول کابل، دمای محیط، روش نصب و نوع مصرفکننده باید بررسی شوند.
