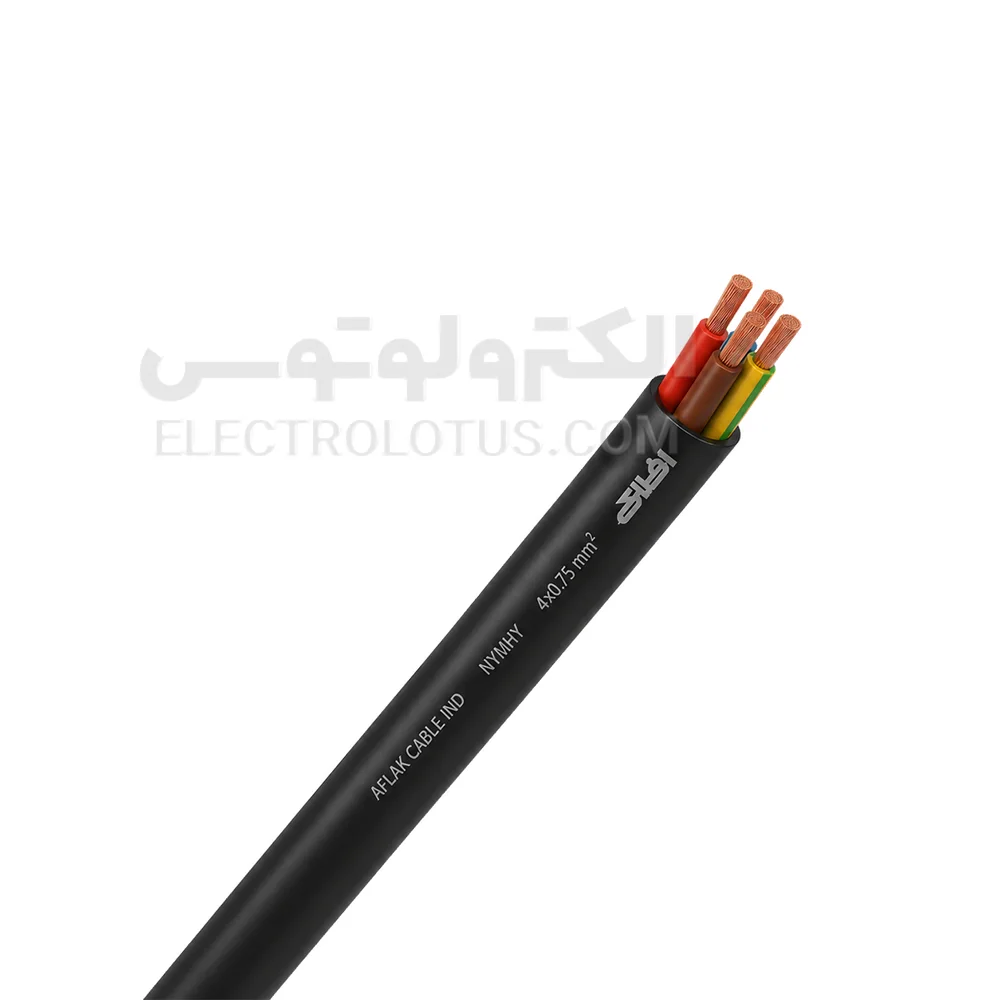

معرفی کابل افشان 4 در 0/75 افلاک الکتریک
کابل افشان 4 در 0/75 افلاک الکتریک یک کابل مسی انعطاف‌پذیر چهاررشته با ساختار 4×0/75 میلی‌مترمربع است. این ساختار یعنی کابل دارای چهار هادی مستقل بوده و سطح مقطع اسمی هر هادی 0/75 میلی‌مترمربع است.
هادی‌های این کابل از مس آنیل‌شده افشان کلاس 5 ساخته شده‌اند. هر هادی از 24 مفتول مسی با قطر 0/20 میلی‌متر تشکیل می‌شود. ساختار چندمفتولی هادی باعث انعطاف بیشتر کابل نسبت به کابل‌های دارای هادی خشک می‌شود و نصب آن را در مسیرهای دارای خم، تجهیزات برقی و اتصالاتی که به انعطاف‌پذیری نیاز دارند آسان‌تر می‌کند.
هر چهار هادی دارای عایق PVC مستقل هستند و مجموعه رشته‌ها داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرد. کد این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 4×0/75 دارای ولتاژ نامی 300/500 ولت و استاندارد 60227 IEC 53 است. وزن هر متر آن حدود 85 گرم، قطر خارجی آن بین 6/6 تا 8/3 میلی‌متر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 26 اهم بر کیلومتر است.
وجود چهار هادی مستقل باعث می‌شود این کابل برای مدارهای کم‌مصرفی که به چهار مسیر رسانای مجزا نیاز دارند مناسب باشد. نحوه اتصال هر رشته باید براساس طراحی مدار، نوع تجهیزات و رنگ‌بندی واقعی کابل مشخص شود.
ویژگی‌های کابل افشان 4 در 0/75 افلاک
- چهار هادی مستقل: این کابل دارای چهار هادی مستقل با سطح مقطع 0/75 میلی‌مترمربع برای هر هادی است. چهاررشته‌بودن کابل امکان استفاده در مدارهایی را فراهم می‌کند که به چهار مسیر الکتریکی جداگانه نیاز دارند.
- هادی مسی افشان کلاس 5: هر هادی از 24 مفتول مسی با قطر 0/20 میلی‌متر ساخته شده است. ساختار افشان باعث افزایش انعطاف کابل شده و نصب آن را در مسیرهای دارای خم نسبت به کابل‌های خشک آسان‌تر می‌کند.
- عایق و غلاف PVC: هر هادی دارای عایق PVC مستقل است و مجموعه چهار رشته داخل یک غلاف بیرونی PVC قرار می‌گیرند. این ساختار از هادی‌ها در برابر تماس مستقیم و سایش معمول در شرایط نصب مناسب محافظت می‌کند.
- وزن حدود 85 گرم در متر: وزن هر متر کابل حدود 85 گرم است. بنابراین 100 متر کابل بدون احتساب بسته‌بندی حدود 8/5 کیلوگرم وزن دارد.
- قطر خارجی 6/6 تا 8/3 میلی‌متر: قطر خارجی کابل در محدوده 6/6 تا 8/3 میلی‌متر قرار دارد. این مشخصه هنگام انتخاب گلند، بست، داکت، لوله برق و ورودی تجهیزات اهمیت دارد.
- مقاومت هادی 26 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 26 اهم بر کیلومتر است. در مسیرهای طولانی افزایش مقاومت مسیر می‌تواند باعث افزایش افت ولتاژ شود و در چنین شرایطی ممکن است استفاده از سطح مقطع بالاتر ضروری باشد.
- جریان مرجع 13 آمپر: جریان مرجع این سایز در دمای 25 درجه سانتی‌گراد 13 آمپر است. این عدد برای مقایسه فنی مناسب است، اما ظرفیت واقعی کابل به روش نصب، دمای محیط، تعداد کابل‌های مجاور و شرایط بار بستگی دارد.
کاربردهای کابل افشان 4×0/75 افلاک
کابل افشان 4×0/75 می‌تواند در مدارهای چهاررشته‌ای کم‌مصرف، تجهیزات الکتریکی، مدارهای فرمان، تجهیزات کنترلی، اتصالات داخلی دستگاه‌ها، برخی لوازم برقی و مسیرهایی که به چهار هادی انعطاف‌پذیر نیاز دارند استفاده شود.
سطح مقطع 0/75 میلی‌مترمربع این کابل بیشتر برای مصرف‌کننده‌های کم‌مصرف و مدارهایی مناسب است که جریان بالایی از هادی عبور نمی‌کند.
در کاربردهایی که یکی از رشته‌ها برای هادی حفاظتی در نظر گرفته می‌شود، وجود رشته سبز و زرد در کابل واقعی باید بررسی شود.
موارد استفاده نامناسب
کابل افشان 4×0/75 برای مدارهای قدرت با جریان بالا، موتورهای پرمصرف، تجهیزات دارای جریان راه‌اندازی زیاد یا مسیرهایی که محاسبات افت ولتاژ نیاز به سطح مقطع بیشتری نشان می‌دهد مناسب نیست.
این کابل برای دفن مستقیم در خاک، غوطه‌وری دائمی در آب، نصب آزاد و بدون حفاظت در فضای باز یا محیط‌های دارای ضربه و سایش شدید طراحی نشده است.
همچنین نباید به‌عنوان جایگزین مستقیم کابل قدرت 0/6-1 کیلوولت استفاده شود.
جریان مجاز کابل 4×0/75
جریان مرجع کابل افشان 4×0/75 در دمای 25 درجه سانتی‌گراد 13 آمپر است.
ظرفیت واقعی عبور جریان کابل می‌تواند تحت تأثیر روش نصب، دمای محیط، طول مسیر، تعداد کابل‌های کنار یکدیگر، تعداد هادی‌های باردار و شرایط تهویه کاهش پیدا کند.
در مسیرهای طولانی افت ولتاژ نیز باید بررسی شود. ممکن است کابل از نظر حرارتی برای یک جریان مشخص مناسب باشد اما افت ولتاژ استفاده از سایز بزرگ‌تر را ضروری کند.
به همین دلیل عدد 13 آمپر نباید به‌تنهایی برای انتخاب کابل یا وسیله حفاظتی مدار استفاده شود.
تفاوت کابل 4×0/75 با 4×1
سطح مقطع هر هادی در کابل 4×1 حدود 33 درصد بیشتر از کابل 4×0/75 است.
کابل 4×1 مقاومت هادی کمتری دارد و در طول و جریان یکسان افت ولتاژ پایین‌تری ایجاد می‌کند.
کابل 4×0/75 سبک‌تر، باریک‌تر و برای مدارهای کم‌مصرف‌تر مناسب‌تر است.
اگر جریان مصرفی یا طول مسیر استفاده از سطح مقطع 1 میلی‌مترمربع را ضروری کند، کابل 4×0/75 نباید جایگزین آن شود.
تفاوت کابل 4×0/75 با 3×0/75
سطح مقطع هادی در هر دو کابل 0/75 میلی‌مترمربع است، اما کابل 4×0/75 چهار هادی و کابل 3×0/75 سه هادی دارد.
اگر مدار به چهار مسیر رسانای مستقل نیاز داشته باشد، کابل 3×0/75 نمی‌تواند جایگزین مستقیم کابل 4×0/75 شود.
تفاوت کابل افشان 4×0/75 با چهار سیم افشان 1×0/75
در کابل 4×0/75 هر چهار هادی عایق‌شده داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از چهار سیم افشان 1×0/75، هر سیم دارای عایق مستقل است اما مجموعه سیم‌ها غلاف مشترکی ندارد.
انتخاب بین این دو روش باید براساس نوع مسیر، طراحی تأسیسات و شرایط نصب انجام شود.
راهنمای انتخاب کابل افشان 4×0/75
- ابتدا تعداد هادی‌های موردنیاز مدار را مشخص کنید.
- جریان مصرفی تجهیزات را بررسی کنید.
- طول مسیر کابل را اندازه‌گیری کنید.
- افت ولتاژ مسیر را محاسبه کنید.
- روش نصب و دمای محیط را در نظر بگیرید.
- تعداد کابل‌های مجاور بررسی شود.
- برای تجهیزات دارای جریان راه‌اندازی، جریان لحظه شروع کار نیز بررسی شود.
- در صورت استفاده از یکی از رشته‌ها برای ارت، رنگ‌بندی کابل واقعی کنترل شود.
- وسیله حفاظتی مدار باید با ظرفیت واقعی کابل هماهنگ باشد.
- عدد 13 آمپر فقط به‌عنوان جریان مرجع در نظر گرفته شود.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- رنگ‌بندی و وظیفه چهار هادی را قبل از اتصال مشخص کنید.
- غلاف بیرونی بدون آسیب‌زدن به عایق رشته‌ها باز شود.
- عایق هادی با سیم‌لخت‌کن مناسب سطح مقطع 0/75 میلی‌مترمربع برداشته شود.
- هنگام لخت‌کردن از قطع‌شدن مفتول‌های مسی جلوگیری شود.
- برای اتصال به ترمینال‌های پیچی از وایرشوی مناسب سطح مقطع 0/75 میلی‌مترمربع استفاده شود.
- تمام مفتول‌های مسی داخل وایرشو یا ترمینال قرار گیرند.
- کابل در ورودی دستگاه به‌درستی مهار شود تا کشش مکانیکی به ترمینال منتقل نشود.
- از تماس مستقیم کابل با لبه‌های تیز یا سطوح داغ جلوگیری شود.
- پس از راه‌اندازی، محل اتصال از نظر شل‌شدن یا گرم‌شدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 4×0/75 افلاک
- ساختار کابل باید 4×0/75 میلی‌مترمربع باشد؛ یعنی چهار هادی مستقل با سطح مقطع 0/75 میلی‌مترمربع برای هر هادی.
- عایق و غلاف کابل باید یکنواخت و فاقد بریدگی، ترک، سوختگی یا له‌شدگی باشند.
- برند، تعداد رشته و سطح مقطع چاپ‌شده روی کابل باید با محصول سفارش‌داده‌شده مطابقت داشته باشند.
- پیش از خرید دقت کنید قیمت مربوط به یک متر کابل است یا یک کلاف کامل.
چرا خرید از الکترولوتوس
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل افشان 4 در 0/75 افلاک الکتریک یک کابل چهاررشته انعطاف‌پذیر با هادی مسی افشان کلاس 5 است. سطح مقطع هر هادی 0/75 میلی‌مترمربع بوده و هر رشته از 24 مفتول مسی با قطر 0/20 میلی‌متر تشکیل می‌شود.
وزن هر متر کابل حدود 85 گرم، قطر خارجی آن بین 6/6 تا 8/3 میلی‌متر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 26 اهم بر کیلومتر است. این محصول با کد NYMHY، ولتاژ نامی 300/500 ولت و استاندارد 60227 IEC 53 تولید می‌شود.
اگر کابل 4×0/75 از نظر تعداد هادی، جریان مصرفی، طول مسیر و شرایط نصب با نیاز شما هماهنگ است، قیمت و موجودی کابل افشان 4 در 0/75 افلاک الکتریک را بررسی کنید، پیشنهادهای موجود را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
