کابل افشان 4 در 1 افلاک الکتریک

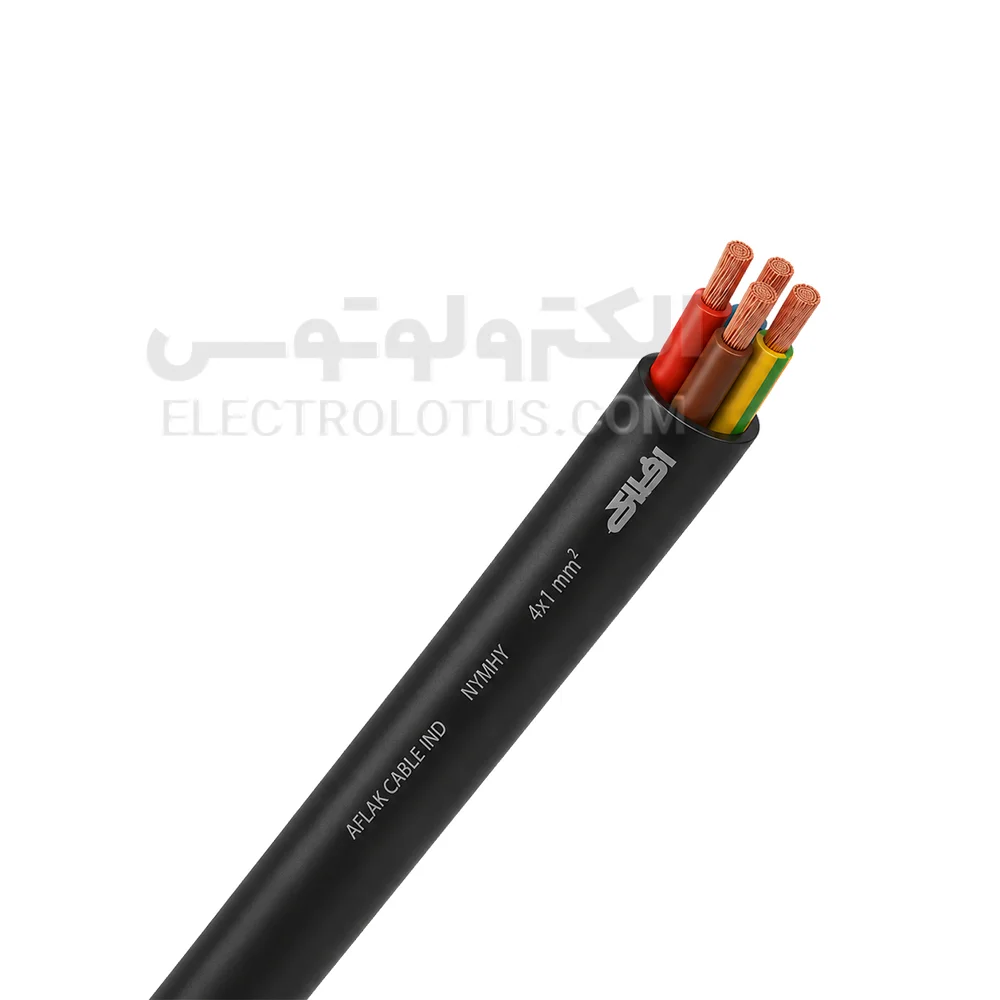

کابل افشان 4 در 1 افلاک الکتریک یک کابل مسی انعطافپذیر چهاررشته با ساختار 4×1 میلیمترمربع است. این ساختار یعنی کابل دارای چهار هادی مستقل بوده و سطح مقطع اسمی هر هادی 1 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. هر هادی از 30 مفتول مسی با قطر 0/20 میلیمتر تشکیل میشود. ساختار چندمفتولی هادی باعث افزایش انعطاف کابل نسبت به کابلهای دارای هادی خشک همسطحمقطع میشود و نصب آن را در مسیرهای دارای خم و تجهیزات متحرک یا نیمهمتحرک آسانتر میکند.
هر چهار هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. کد این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 4×1 دارای ولتاژ نامی 300/500 ولت و استاندارد 60227 IEC 53 است. وزن هر متر آن حدود 101 گرم، قطر خارجی آن بین 7/1 تا 9 میلیمتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 19/5 اهم بر کیلومتر است.
وجود چهار هادی مستقل باعث میشود این کابل برای مدارهایی که به چهار مسیر رسانای جداگانه نیاز دارند مناسب باشد. نوع اتصال هر رشته باید براساس طراحی مدار و رنگبندی واقعی کابل مشخص شود.
ویژگیهای کابل افشان 4 در 1 افلاک
- چهار هادی مستقل: این کابل دارای چهار هادی مستقل با سطح مقطع 1 میلیمترمربع برای هر هادی است. چهاررشتهبودن کابل امکان استفاده در مدارهایی را فراهم میکند که به چهار مسیر الکتریکی مجزا نیاز دارند.
- هادی مسی افشان کلاس 5: هر هادی از 30 مفتول مسی 0/20 میلیمتری تشکیل شده است. ساختار افشان باعث افزایش انعطاف کابل شده و کار با آن را در مقایسه با کابلهای خشک همسطحمقطع آسانتر میکند.
- عایق و غلاف PVC: هر هادی دارای عایق PVC مستقل است و یک غلاف PVC مشترک نیز مجموعه چهار رشته را در بر میگیرد. این ساختار از هادیها در برابر تماس و سایش معمول در شرایط نصب مناسب محافظت میکند.
- وزن حدود 101 گرم در متر: وزن هر متر کابل حدود 101 گرم است. بنابراین 100 متر کابل بدون احتساب بستهبندی تقریباً 10/1 کیلوگرم وزن دارد.
- قطر خارجی 7/1 تا 9 میلیمتر: قطر خارجی کابل در محدوده 7/1 تا 9 میلیمتر قرار دارد. این مشخصه هنگام انتخاب گلند، بست، لوله، داکت و ورودی تجهیزات اهمیت دارد.
- مقاومت هادی 19/5 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 19/5 اهم بر کیلومتر است. با افزایش طول مسیر، افت ولتاژ نیز افزایش پیدا میکند و در مسیرهای طولانی ممکن است استفاده از سطح مقطع بزرگتر ضروری باشد.
- جریان مرجع 16 آمپر: جریان مرجع این سایز در دمای 25 درجه سانتیگراد 16 آمپر است. این عدد برای مقایسه فنی مفید است، اما نباید برای تمام شرایط نصب بهعنوان ظرفیت قطعی کابل در نظر گرفته شود.
- کاربردهای کابل افشان 4×1 افلاک: کابل افشان 4×1 میتواند در مدارهای چهاررشتهای کممصرف، تجهیزات برقی، برخی ماشینآلات، مدارهای فرمان، تجهیزات الکترومکانیکی، اتصالات داخلی دستگاهها و مسیرهایی که به چهار هادی انعطافپذیر نیاز دارند استفاده شود.
- این کابل برای برخی تجهیزات سهفاز کممصرف نیز میتواند قابل استفاده باشد، اما نوع اتصال رشته چهارم، جریان مصرفکننده، طول مسیر و الزامات حفاظتی باید از قبل مشخص شوند.
- در کاربردی که یکی از رشتهها برای هادی حفاظتی در نظر گرفته میشود، وجود رشته سبز و زرد در کابل واقعی باید بررسی شود.
موارد استفاده نامناسب
- این کابل برای دفن مستقیم در خاک، غوطهوری دائمی در آب، نصب آزاد و بدون حفاظت در فضای باز، محیطهای دارای ضربه و سایش شدید یا جایگزینی مستقیم کابل قدرت 0/6_1 کیلوولت مناسب نیست.
- برای موتور، پمپ، کمپرسور یا سایر تجهیزات دارای جریان راهاندازی نیز نباید تنها براساس سطح مقطع 1 میلیمترمربع تصمیمگیری شود.
جریان مجاز کابل 4×1
جریان مرجع کابل 4×1 برابر 16 آمپر در دمای 25 درجه سانتیگراد است.
ظرفیت واقعی کابل میتواند با توجه به روش نصب، دمای محیط، طول مسیر، تعداد کابلهای کنار یکدیگر، شرایط تهویه و نوع بار کاهش پیدا کند.
در مسیرهای طولانی، افت ولتاژ نیز باید بررسی شود. ممکن است کابل از نظر حرارتی برای یک جریان مشخص مناسب باشد، اما افت ولتاژ استفاده از سایز بزرگتر را ضروری کند.
به همین دلیل عدد 16 آمپر نباید بهتنهایی برای انتخاب کابل یا وسیله حفاظتی مدار استفاده شود.
تفاوت کابل 4×1 با 4×0/75
سطح مقطع هر هادی در مدل 4×1 حدود 33 درصد بیشتر از مدل 4×0/75 است.
مقاومت هادی 1 میلیمترمربعی کمتر است و در طول و شرایط یکسان افت ولتاژ پایینتری ایجاد میکند.
مدل 4×0/75 در مقابل سبکتر و باریکتر است و برای بارهای کممصرفتر مناسبتر خواهد بود.
تفاوت کابل 4×1 با 4×1/5
کابل 4×1/5 دارای سطح مقطع بیشتری برای هر هادی است و در طول و شرایط یکسان مقاومت و افت ولتاژ کمتری دارد.
مدل 4×1 سبکتر، باریکتر و معمولاً اقتصادیتر است.
اگر جریان یا طول مسیر استفاده از 1/5 میلیمترمربع را ضروری کند، سایز 1 نباید صرفاً برای کاهش هزینه جایگزین شود.
تفاوت کابل 4×1 با 3×1
هر دو کابل دارای هادیهای 1 میلیمترمربعی هستند، اما کابل 4×1 چهار هادی و کابل 3×1 سه هادی دارد.
اگر مدار به چهار مسیر رسانای مستقل نیاز داشته باشد، کابل 3×1 نمیتواند جایگزین مستقیم 4×1 شود.
تفاوت کابل افشان 4×1 با چهار سیم افشان 1×1
در کابل 4×1 هر چهار هادی عایقشده داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از چهار سیم افشان 1×1، هر سیم عایق مستقل دارد اما غلاف مشترکی اطراف مجموعه وجود ندارد.
انتخاب بین این دو روش باید براساس نوع مسیر و طراحی تأسیسات انجام شود.
راهنمای انتخاب کابل افشان 4×1
- ابتدا تعداد هادیهای موردنیاز مدار را مشخص کنید.
- جریان مصرفی هر مدار را بررسی کنید.
- طول مسیر را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب و دمای محیط را در نظر بگیرید.
- برای تجهیزات دارای جریان راهاندازی، جریان لحظه شروع به کار نیز بررسی شود.
- اگر یکی از رشتهها برای ارت استفاده میشود، رنگبندی کابل واقعی بررسی شود.
- وسیله حفاظتی مدار باید با ظرفیت واقعی کابل هماهنگ باشد.
- عدد 16 آمپر فقط بهعنوان جریان مرجع در نظر گرفته شود.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- رنگبندی چهار هادی را قبل از اتصال مشخص کنید.
- غلاف بیرونی بدون آسیبزدن به عایق رشتهها باز شود.
- عایق هادی با سیملختکن مناسب سایز 1 میلیمترمربع برداشته شود.
- هنگام لختکردن از قطعشدن مفتولهای مسی جلوگیری شود.
- برای اتصال در ترمینالهای پیچی از وایرشوی مناسب سطح مقطع 1 میلیمترمربع استفاده شود.
- تمام مفتولهای مسی داخل وایرشو یا ترمینال قرار گیرند.
- کابل در ورودی دستگاه مهار شود تا کشش مکانیکی به ترمینال منتقل نشود.
- از تماس مستقیم کابل با لبههای تیز یا سطوح داغ جلوگیری شود.
- پس از راهاندازی، محل اتصال از نظر شلشدن یا گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 4×1 افلاک
- ساختار کابل باید 4×1 میلیمترمربع باشد؛ یعنی چهار هادی مستقل با سطح مقطع 1 میلیمترمربع برای هر هادی.
- هر هادی از 30 مفتول مسی با قطر 0/20 میلیمتر تشکیل شده است.
- ضخامت اسمی عایق هر رشته 0/6 میلیمتر و ضخامت اسمی غلاف بیرونی 0/9 میلیمتر است.
- قطر خارجی کابل بین 7/1 تا 9 میلیمتر قرار دارد.
- وزن هر متر حدود 101 گرم و وزن 100 متر حدود 10/1 کیلوگرم است.
- حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 19/5 اهم بر کیلومتر است.
- ولتاژ نامی کابل 300/500 ولت است.
- عایق و غلاف کابل باید یکنواخت و فاقد بریدگی، ترک، سوختگی یا لهشدگی باشند.
- برند، تعداد رشته و سطح مقطع چاپشده روی کابل باید با محصول سفارشدادهشده مطابقت داشته باشند.
- پیش از خرید مشخص کنید قیمت مربوط به یک متر کابل یا یک کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 4 در 1 افلاک الکتریک یک کابل چهاررشته انعطافپذیر با هادی مسی افشان کلاس 5 است. سطح مقطع هر هادی 1 میلیمترمربع بوده و هر رشته از 30 مفتول مسی با قطر 0/20 میلیمتر تشکیل میشود.
وزن هر متر کابل حدود 101 گرم، قطر خارجی آن بین 7/1 تا 9 میلیمتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 19/5 اهم بر کیلومتر است. این محصول با کد NYMHY، ولتاژ نامی 300/500 ولت و استاندارد 60227 IEC 53 تولید میشود.
اگر کابل 4×1 با تعداد هادی، جریان مصرفی، طول مسیر و شرایط نصب شما هماهنگ است، قیمت و موجودی کابل افشان 4 در 1 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
