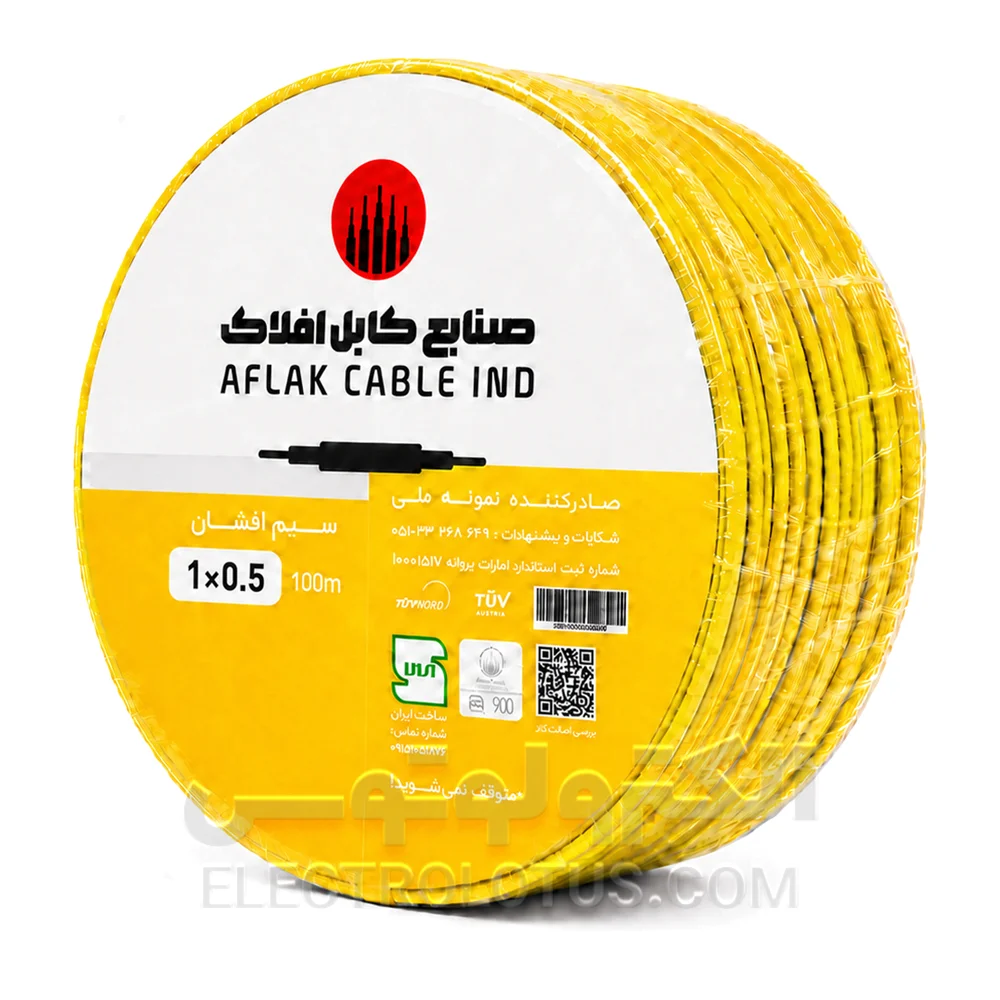

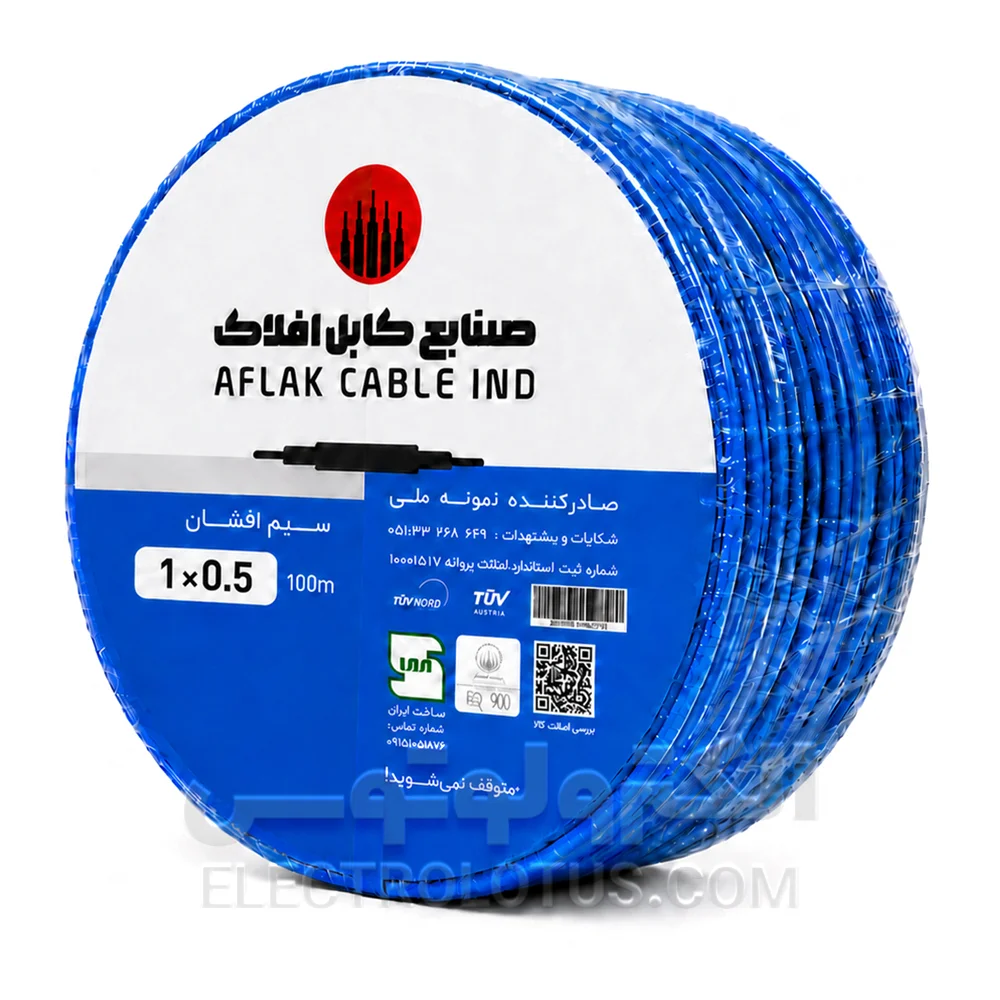

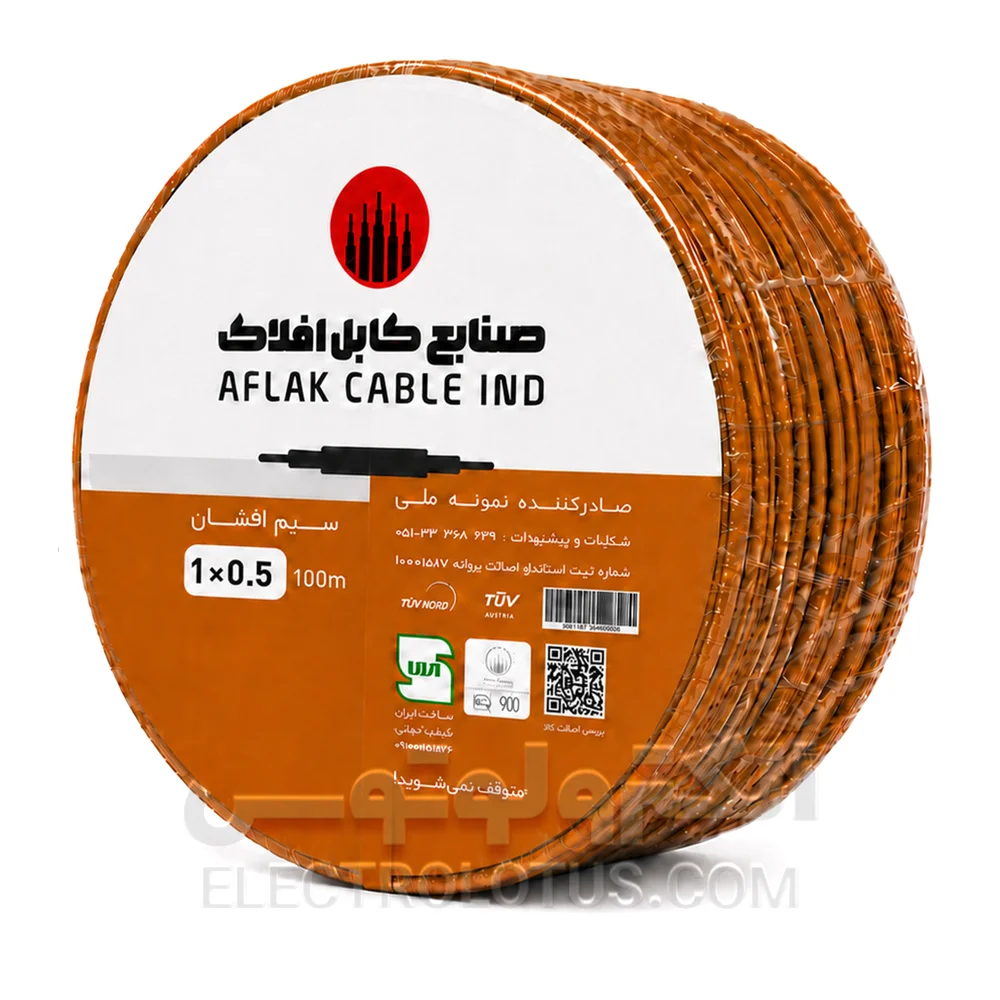

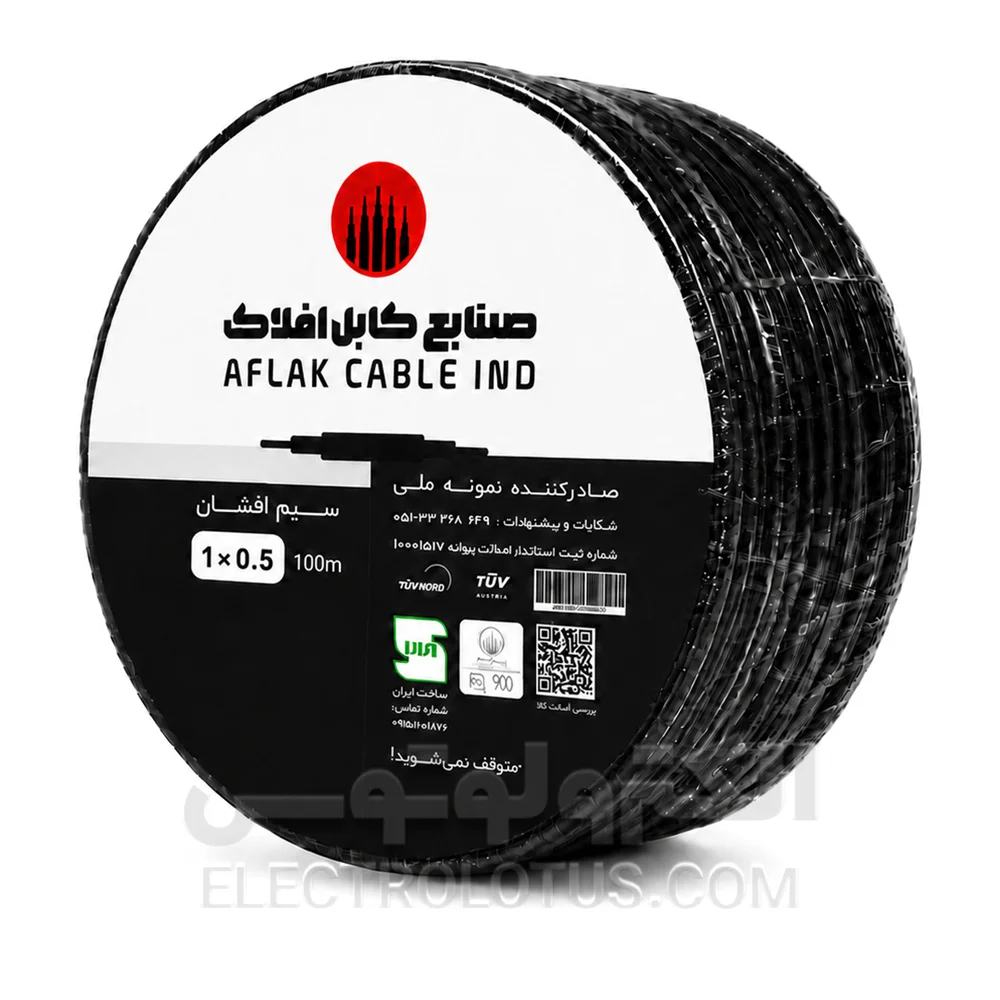

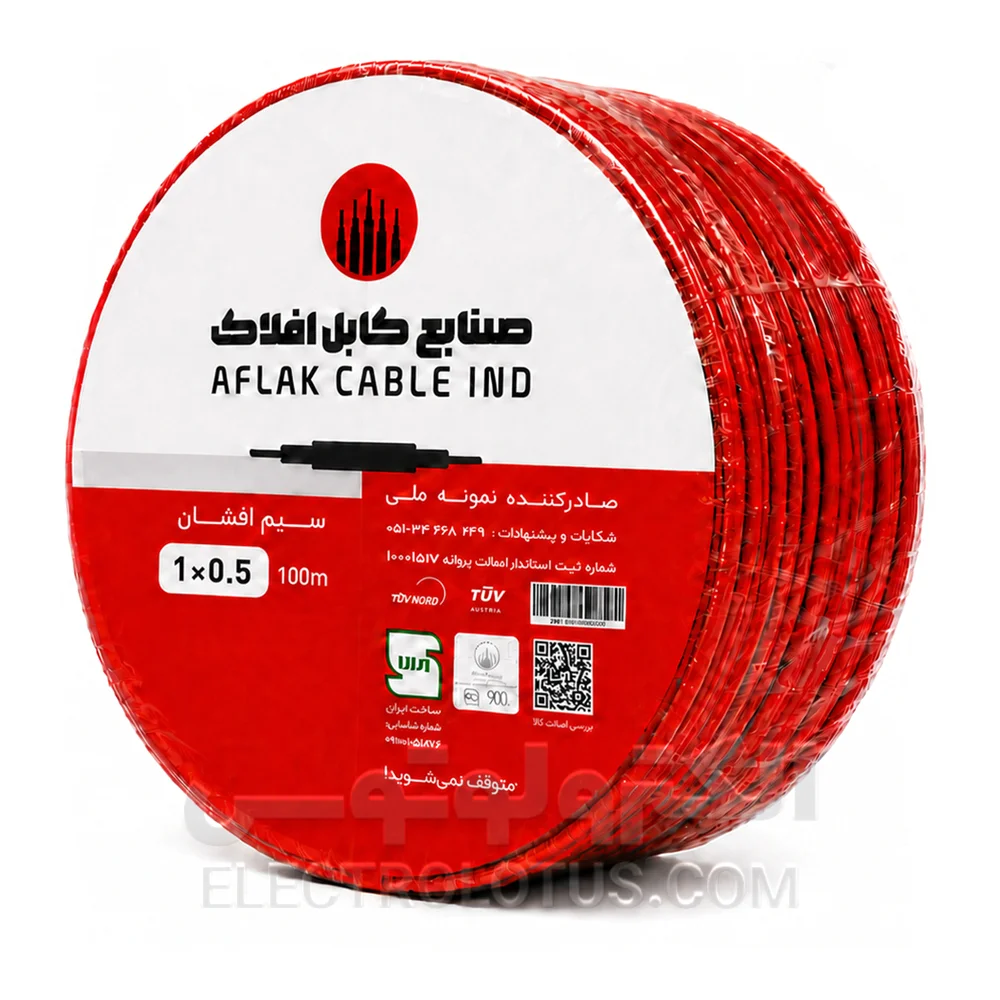

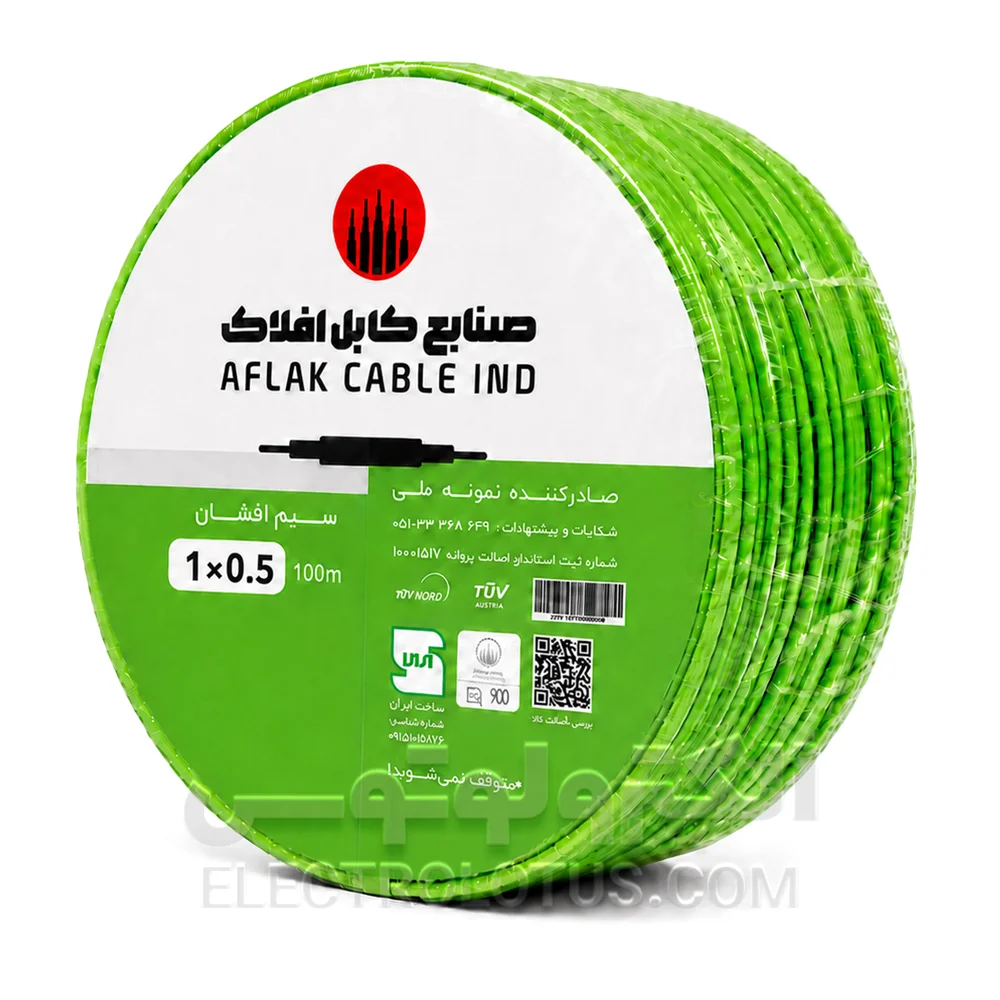

معرفی سیم افشان سایز 1 در 0/5 افلاک الکتریک
سیم افشان سایز 1 در 0/5 افلاک الکتریک یک سیم تکرشته انعطافپذیر با ساختار فنی 1×0/5 میلیمترمربع است. این محصول از یک هادی مسی افشان و یک لایه عایق PVC تشکیل میشود و برای مدارهای کمجریان، سیمکشی داخلی تجهیزات سبک، تابلوهای کوچک و اتصالاتی مناسب است که به سیمی باریک و انعطافپذیر نیاز دارند.
عبارت 1×0/5 نشان میدهد سیم دارای یک هادی مستقل با سطح مقطع اسمی 0/5 میلیمترمربع است. عدد 0/5 بیانگر قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی نیست و فقط سطح مقطع اسمی هادی را مشخص میکند.
افلاک الکتریک این سایز را در خانواده سیمهای افشان NYAF عرضه میکند. ساختار اصلی این خانواده شامل هادی مسی آنیلشده افشان کلاس 5 و عایق PVC است. حداکثر دمای مجاز هادی در شرایط کار عادی نیز 70 درجه سانتیگراد اعلام شده است.
این مدل از سیم افشان 1×0/35 سطح مقطع بیشتری دارد، اما همچنان برای مدارهای اصلی پریز، وسایل گرمایشی، تجهیزات پرمصرف یا خطوط اصلی تغذیه ساختمان انتخاب مناسبی نیست. انتخاب نهایی باید بر اساس جریان مدار، ولتاژ، طول مسیر، افت ولتاژ و روش نصب انجام شود.
ویژگیهای سیم افشان سایز 1 در 0/5 افلاک الکتریک
1.هادی مسی افشان
هادی این سیم از مجموعهای از مفتولهای نازک مسی تشکیل شده است. این ساختار نسبت به هادی یکپارچه انعطاف بیشتری ایجاد میکند و نصب سیم را در تجهیزات کوچک، تابلوها و مسیرهای دارای خم آسانتر میسازد.
2.کلاس هادی 5
کلاس هادی 5 نشان میدهد هادی سیم از تعداد زیادی مفتول مسی نازک و انعطافپذیر تشکیل شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد. عدد 5 به معنی پنجرشتهبودن سیم، درجه کیفیت محصول یا مقدار خلوص مس نیست.
3.سطح مقطع 0/5 میلیمترمربع
این سطح مقطع برای کاربردهای سبک و کمجریان مناسبتر است. سیم سایز 0/5 نباید صرفاً به دلیل داشتن عایق برق برای هر وسیله یا مدار متصل به برق شهری استفاده شود.
4.عایق PVC
عایق PVC هادی مسی را از قطعات مجاور و محیط اطراف جدا میکند. سطح عایق باید یکنواخت، انعطافپذیر و بدون ترک، بریدگی، سوختگی، حباب یا لهشدگی باشد.
5.ساختار تکرشته
این محصول تنها یک مسیر الکتریکی ایجاد میکند. برای مدارهایی که به فاز و نول، قطب مثبت و منفی یا هادی ارت نیاز دارند باید از چند سیم مجزا یا کابل متناسب استفاده شود.
6.انعطاف مناسب
هادی افشان کلاس 5 باعث میشود سیم در مسیرهای دارای خم، داخل تابلو یا تجهیزات سبک راحتتر قرار گیرد. بااینحال، این مدل برای خمش صنعتی مداوم، کشش دائمی یا قطعات متحرک طراحی نشده است.
7.حجم و وزن پایین
سایز 0/5 نسبت به مدلهای 0/75، 1 و 1/5 فضای کمتری اشغال میکند و برای ترمینالها و محفظههای کوچک مناسبتر است.
8.کد فنی NYAF
کد NYAF برای شناسایی سیم افشان مسی دارای عایق PVC استفاده میشود. این کد کمک میکند محصول با سیم مفتولی، سیم نایلون یا کابل افشان چندرشته اشتباه نشود.
9.حداکثر دمای هادی 70 درجه سانتیگراد
دمای 70 درجه مربوط به حداکثر دمای هادی در شرایط کار عادی است و به معنی امکان نصب سیم در مجاورت شعله، المنت یا سطح داغ نیست.
کاربردهای سیم افشان سایز 1 در 0/5 افلاک الکتریک
- سیمکشی داخلی تجهیزات برقی کممصرف
- مدارهای فرمان با جریان پایین
- مدارهای کنترل و سیگنال
- اتصالات داخلی تابلوهای کوچک
- سیمکشی داخل برخی چراغها و تجهیزات روشنایی سبک
- اتصال کلیدها، سنسورها و نشانگرهای کمجریان
- پروژههای آموزشی و آزمایشگاهی
- مدارهای نمونهسازی
- سیمکشی داخلی ماژولها و تجهیزات الکترومکانیکی سبک
- جایگزینی سیم همسایز در دستگاهها
- اتصالات داخل محفظههای خشک و محافظتشده
- استفاده در داکت یا مسیر مناسب داخل تجهیزات
مناسببودن این سیم برای هر کاربرد به جریان واقعی، ولتاژ مدار، طول مسیر، دمای محیط و مشخصات دستگاه بستگی دارد. کاربرد عمومی سیم افشان برای تجهیزات و سیمکشی داخلی است، اما سطح مقطع 0/5 محدودیت بیشتری نسبت به سایزهای ساختمانی رایج دارد.
موارد استفاده نامناسب
- مدار پریزهای عمومی ساختمان
- خط اصلی روشنایی ساختمان بدون محاسبه فنی
- ورودی برق واحد
- تغذیه اصلی تابلو
- وسایل گرمایشی
- بخاری برقی، اتو و کتری برقی
- پمپ و الکتروموتور
- ابزار برقی پرمصرف
- تجهیزات دارای جریان راهاندازی بالا
- رابط عمومی برق با بار نامشخص
- نصب مستقیم و آزاد زیر گچ
- دفن مستقیم در زمین
- نصب آزاد در فضای باز
- محیط خیس یا در معرض شستوشو
- مجاورت شعله و سطح داغ
- محل دارای ضربه، فشار یا سایش مداوم
- استفاده بهجای کابل چندرشته دارای غلاف بیرونی
- استفاده بهعنوان کابل متحرک صنعتی
مزایای سیم افشان سایز 1 در 0/5 افلاک الکتریک
ساختار افشان کلاس 5 باعث میشود سیم نسبت به مدل مفتولی راحتتر خم شود و داخل تجهیزات کوچک قرار گیرد.
- سطح مقطع بیشتر از مدل 0/35
سایز 0/5 در شرایط مشابه مقاومت الکتریکی کمتری از مدل 0/35 دارد و برای برخی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسبتر است.
این سیم فضای کمی اشغال میکند و برای ترمینالها، سوکتها و محفظههای کوچک مناسب است.
هادی مسی آنیلشده در صورت برخورداری از سطح مقطع واقعی، رسانایی و شکلپذیری مناسبی برای کاربرد تعریفشده فراهم میکند.
رنگهای مختلف عایق میتوانند برای تشخیص مسیرهای فرمان، کنترل، سیگنال یا تغذیه به کار روند.
در ترمینالهای پیچی میتوان از وایرشو یا سرسیم متناسب با سطح مقطع 0/5 میلیمترمربع استفاده کرد تا مفتولها پراکنده نشوند.
در ساختار چندفروشندگی، محصول ممکن است بهصورت متری یا حلقه کامل عرضه شود و خریدار متناسب با نیاز خود سفارش دهد.
تفاوت سیم افشان 1×0/5 با سیم افشان 1×0/35
مدل 0/5 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت الکتریکی و افت ولتاژ کمتری ایجاد میکند. مدل 0/35 باریکتر است و برای اتصالات بسیار ظریف و مدارهای سبکتر به کار میرود.
این دو سایز جایگزین مستقیم یکدیگر نیستند. استفاده از مدل 0/35 در مداری که به سایز 0/5 نیاز دارد میتواند باعث افزایش افت ولتاژ یا دمای هادی شود.
تفاوت سیم افشان 1×0/5 با سیم افشان 1×0/75
سیم 0/75 دارای سطح مقطع 50 درصد بیشتر از مدل 0/5 است. در شرایط مشابه، سایز 0/75 برای جریان بالاتر یا مسیر طولانیتر مناسبتر است.
مدل 0/5 کمحجمتر، سبکتر و مناسب ترمینالهای کوچکتر است. اگر محاسبات سایز 0/75 را ضروری نشان دهد، استفاده از سیم 0/5 توصیه نمیشود.
تفاوت سیم افشان 1×0/5 با سیم افشان 1×1
سیم سایز 1 دو برابر مدل 0/5 سطح مقطع دارد و برای کاربردهای متفاوت و جریان بیشتر استفاده میشود. سایز 1 ضخیمتر است و فضای بیشتری داخل لوله، داکت یا ترمینال اشغال میکند.
تفاوت سیم افشان 1×0/5 با سیم نایلون 2×0/5
سیم افشان 1×0/5 فقط یک هادی عایقشده دارد. سیم نایلون 2×0/5 از دو هادی 0/5 میلیمترمربعی تشکیل میشود که بهصورت تخت در کنار یکدیگر قرار دارند.
سیم افشان تکرشته برای ایجاد یک مسیر مستقل داخل تجهیزات یا مسیر محافظتشده استفاده میشود، اما سیم نایلون دو مسیر الکتریکی را بهصورت متصل فراهم میکند.
تفاوت سیم افشان 1×0/5 با کابل کیسهای 2×0/5
کابل کیسهای دارای دو هادی عایقشده و یک روکش بیرونی مشترک است. سیم افشان 1×0/5 تنها یک هادی و یک لایه عایق دارد و غلاف بیرونی کابل را ندارد.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب بررسی کنید.
- اطمینان حاصل کنید سطح مقطع 0/5 برای جریان، ولتاژ و طول مسیر کافی است.
- رنگ سیم را مطابق نقشه و نقش هادی انتخاب کنید.
- سیم را داخل محفظه، داکت یا مسیر محافظتشده قرار دهید.
- سیم را از رطوبت، حرارت، لبه تیز و قطعات متحرک دور نگه دارید.
- برای برداشتن عایق از سیملختکن متناسب با سایز 0/5 استفاده کنید.
- از تیغ یا ابزار نامناسب که مفتولها را قطع میکند استفاده نکنید.
- طول قسمت لختشده فقط بهاندازه محل اتصال باشد.
- تمام مفتولهای مسی داخل ترمینال یا سرسیم قرار گیرند.
- برای ترمینال پیچی از وایرشوی سایز 0.5 استفاده کنید.
- وایرشو با ابزار پرس مناسب نصب شود.
- پیچ ترمینال بیش از حد سفت نشود.
- هیچ بخش مسی بیرون محل اتصال باقی نماند.
- اتصال سیم نباید تحت کشش مستقیم قرار گیرد.
- پیش از وصل برق، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، محل اتصال از نظر افزایش دمای غیرعادی کنترل شود.
- نصب مدارهای متصل به برق شهری به فرد متخصص سپرده شود.
راهنمای خرید
- کاربرد واقعی مدار را مشخص کنید: این مدل برای مدارهای سبک و کمجریان مناسبتر است. پیش از خرید باید جریان، ولتاژ، طول مسیر و شرایط نصب مشخص باشند.
- سایزهای نزدیک را مقایسه کنید: بررسی کنید که آیا سایز 0/5 کافی است یا مدار به سیم 0/35، 0/75 یا سایز بالاتر نیاز دارد.
- کد سیم را بررسی کنید: برای این خانواده کد NYAF ثبت میشود. کد فنی به شناسایی نوع هادی و عایق کمک میکند.
- کلاس هادی را کنترل کنید: ویژگی محصول باید «کلاس هادی 5» باشد. کلاس 5 نشاندهنده هادی افشان انعطافپذیر است.
- ولتاژ نامی را از روی حلقه بخوانید: ولتاژ دقیق باید با چاپ روی سیم یا برچسب همان سری تولید تطبیق داده شود.
- سلامت عایق را بررسی کنید: عایق نباید ترکخورده، خشک، چسبناک، بریده، لهشده یا تغییررنگداده باشد.
- چاپ روی سیم را کنترل کنید: نام برند، سطح مقطع، کد سیم، استاندارد و سایر اطلاعات باید واضح و منظم باشند.
- رنگ مناسب را انتخاب کنید: رنگ عایق باید مطابق نقشه مدار و نقش هادی انتخاب شود.
- واحد فروش را بررسی کنید: دقت شود قیمت برای یک متر یا حلقه کامل است.
- متراژ حلقه را کنترل کنید: اگر محصول بهصورت حلقهای عرضه میشود، متراژ واقعی روی بستهبندی با سفارش تطبیق داده شود.
- از فروشنده معتبر خرید کنید: در سیمهای کمسطحمقطع، کاهش مقدار مس یا آسیبدیدن بخشی از مفتولها میتواند تأثیر بیشتری بر مقاومت و عملکرد مدار داشته باشد.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 0/5 افلاک الکتریک یک سیم تکرشته با هادی مسی آنیلشده افشان کلاس 5، سطح مقطع 0/5 میلیمترمربع و عایق PVC است. انعطاف مناسب و حجم کم، این مدل را برای مدارهای فرمان، کنترل، سیگنال و سیمکشی داخلی برخی تجهیزات سبک مناسب میکند.
این محصول نسبت به سایز 0/35 سطح مقطع بیشتری دارد، اما همچنان جایگزین سیمهای ساختمانی رایج 1/5 و 2/5 میلیمترمربع نیست. استفاده از آن برای پریز، تجهیزات گرمایشی، مدارهای پرمصرف یا خطوط اصلی تغذیه توصیه نمیشود.
