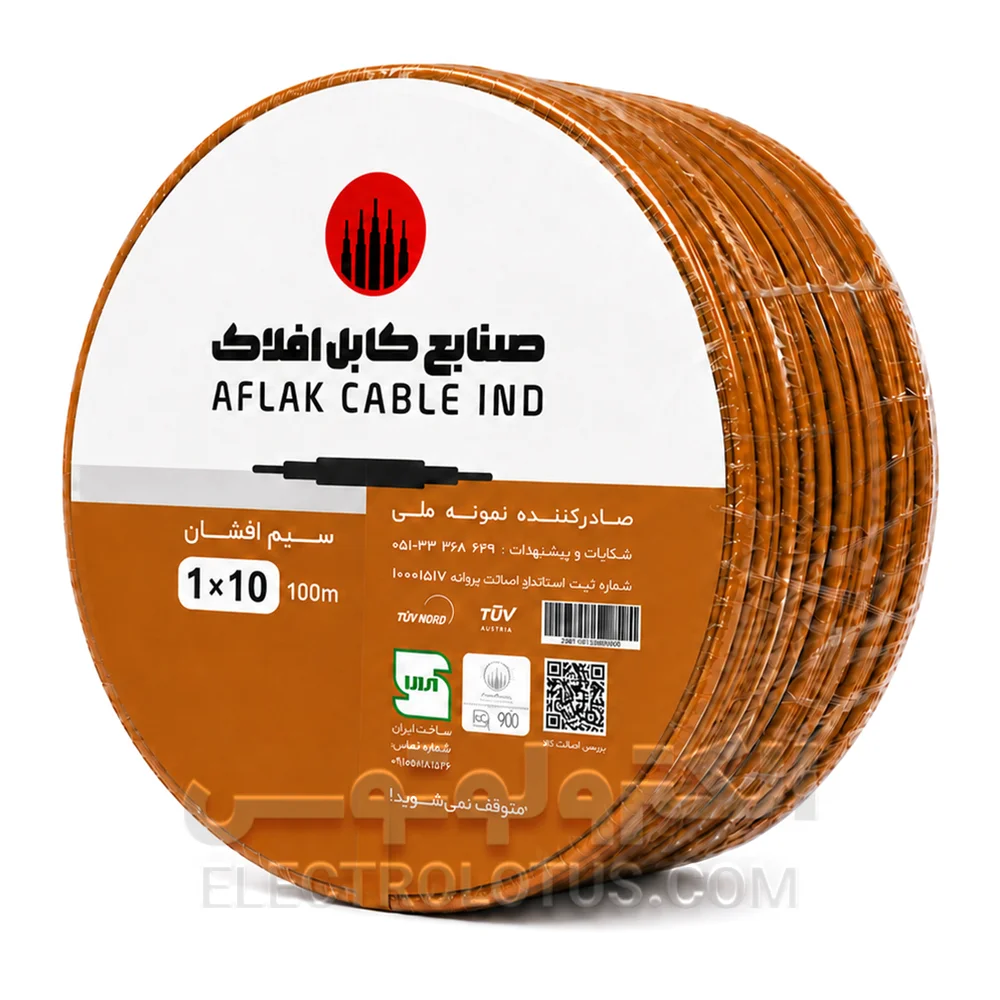

معرفی سیم افشان سایز 1 در 10 افلاک الکتریک
سیم افشان سایز 1 در 10 افلاک الکتریک یک سیم تکرشته انعطافپذیر با هادی مسی و سطح مقطع اسمی 10 میلیمترمربع است. این مدل برای مدارهایی استفاده میشود که محاسبات فنی، نیاز به هادی بزرگتر از سایزهای 4 و 6 میلیمترمربع را تأیید میکنند؛ از جمله برخی خطوط تغذیه فرعی، اتصالات داخلی تابلوهای برق و مسیرهای محافظتشده انتقال انرژی.
ساختار فنی محصول بهصورت 1×10 نوشته میشود. عدد 1 بیانگر وجود یک هادی مستقل و عدد 10 نشاندهنده سطح مقطع اسمی هادی بر حسب میلیمترمربع است. این عدد قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای داخلی را نشان نمیدهد.
هادی سیم از تعداد زیادی مفتول مسی نازک تشکیل میشود و در گروه هادیهای افشان کلاس 5 قرار میگیرد. این ساختار نسبت به هادیهای مفتولی و نیمهافشان انعطاف بیشتری دارد و نصب سیم را داخل تابلو، لوله برق و مسیرهای دارای تغییر جهت آسانتر میکند. افلاک الکتریک خانواده سیمهای افشان NYAF را با ساختار CU/PVC، هادی مسی آنیلشده کلاس 5، عایق PVC و حداکثر دمای مجاز هادی 70 درجه سانتیگراد معرفی میکند.
سطح مقطع 10 میلیمترمربع بهتنهایی ظرفیت جریان قابل استفاده را مشخص نمیکند. طول مسیر، روش نصب، دمای محیط، تعداد سیمهای قرارگرفته کنار یکدیگر، افت ولتاژ، نوع ترمینال و وسیله حفاظتی مدار باید پیش از انتخاب بررسی شوند.
این سیم دارای یک لایه عایق است و روکش بیرونی مستقل مانند کابل ندارد. بنابراین برای دفن مستقیم، نصب آزاد در فضای باز، محیط خیس، مسیر دارای ضربه و سایش یا کاربردهایی که به کابل چندرشته روکشدار نیاز دارند، مناسب نیست.
ویژگیهای سیم افشان سایز 1 در 10 افلاک الکتریک
- هادی مسی افشان: هادی این مدل از مجموعهای از مفتولهای نازک مسی آنیلشده ساخته میشود. کنار هم قرارگرفتن مفتولها، یک مسیر رسانای انعطافپذیر ایجاد میکند که هنگام نصب نسبت به سیم مفتولی راحتتر خم میشود.
- کلاس هادی 5: کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول مسی نازک و انعطافپذیر تشکیل شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد. عدد 5 به معنی پنجرشتهبودن سیم، کیفیت درجه پنج یا میزان خلوص مس نیست.
- سطح مقطع 10 میلیمترمربع: این مدل نسبت به سیمهای 4 و 6 میلیمترمربع سطح مقطع بیشتری دارد و در شرایط نصب یکسان مقاومت الکتریکی کمتری ایجاد میکند. انتخاب سایز 10 باید بر اساس محاسبات واقعی مدار انجام شود.
- عایق PVC: عایق PVC هادی مسی را از تجهیزات، هادیهای مجاور و محیط نصب جدا میکند. سطح عایق باید یکنواخت و فاقد ترک، بریدگی، سوختگی، فرورفتگی یا آثار کشیدگی باشد.
- ساختار تکرشته: این محصول فقط یک مسیر الکتریکی ایجاد میکند. برای مدار تکفاز، سهفاز یا مسیر دارای نول و ارت، باید تعداد کافی سیم مجزا یا کابل چندرشته مناسب استفاده شود.
- انعطاف مناسب برای نصب تابلویی: ساختار کلاس 5، شکلدهی سیم داخل تابلو و اتصال آن به کلید، شینه و ترمینال را آسانتر میکند. بااینحال، سایز 10 نسبت به مدلهای پایینتر ضخیمتر است و نباید با شعاع بسیار کم خم شود.
- مناسب مسیرهای محافظتشده: این سیم میتواند داخل لوله، داکت، تابلو و محفظههای متناسب نصب شود. مسیر باید از نظر قطر، فضای اشغالشده، تعداد هادیها و امکان دفع حرارت بررسی شود.
- قابلیت اتصال با سرسیم و کابلشو: برای اتصال به ترمینالهای پیچی میتوان از وایرشوی 10 میلیمترمربع استفاده کرد. در اتصال به شینه، پیچ یا تجهیزات قدرت ممکن است کابلشو یا سرسیم متناسب با نوع ترمینال لازم باشد.
- کد فنی NYAF: کد NYAF این محصول را بهعنوان سیم افشان مسی دارای عایق PVC معرفی میکند و آن را از سیم مفتولی، سیم نیمهافشان و کابل چندرشته متمایز میسازد.
کاربردهای سیم افشان سایز 1 در 10 افلاک الکتریک
- سیمکشی داخلی تابلوهای توزیع برق
- اتصال برخی کلیدها و تجهیزات داخل تابلو
- خطوط تغذیه فرعی با سطح مقطع محاسبهشده
- اتصال شینه یا ترمینال در صورت استفاده از تجهیزات اتصال مناسب
- مدارهای قدرت داخل محفظههای محافظتشده
- اتصال بعضی تجهیزات برقی با جریان متناسب

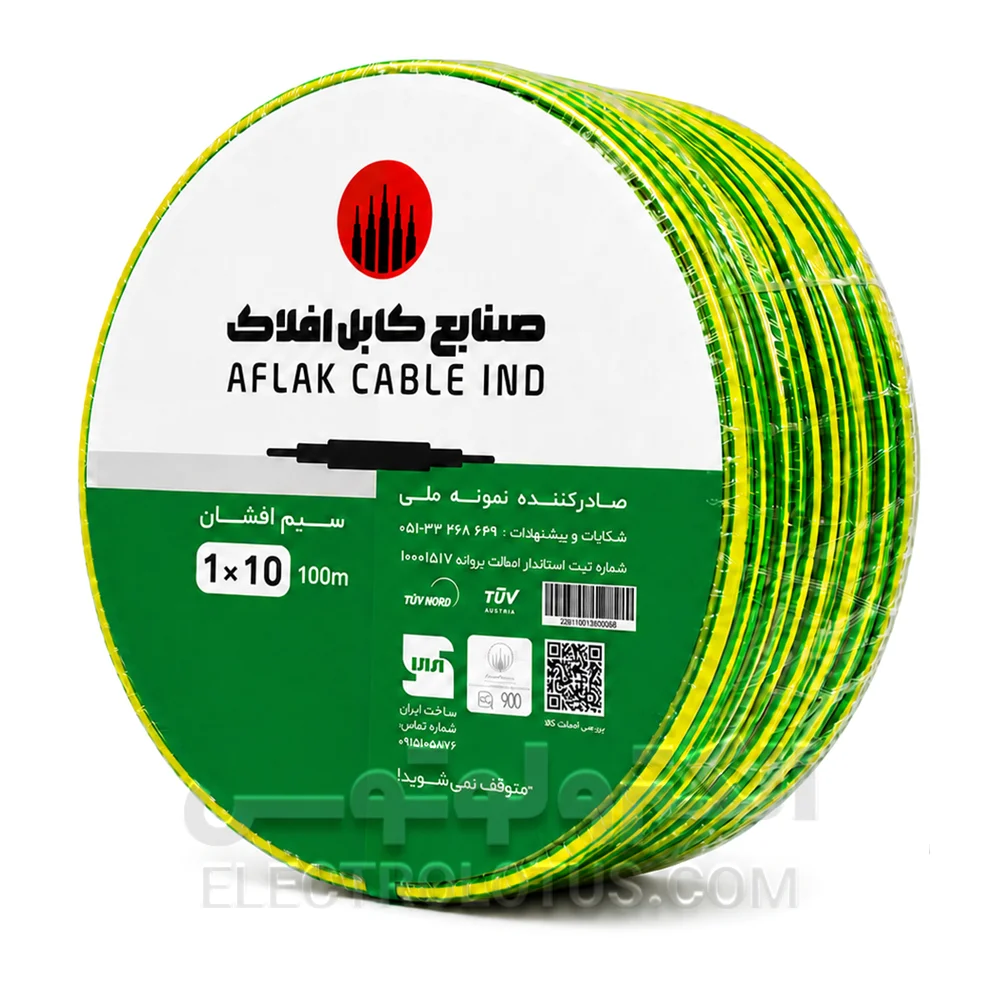

- اجرای هادی حفاظتی با رنگ سبز و زرد، مطابق طراحی پروژه
- اجرای همبندی در صورت تأیید محاسبات و مقررات پروژه
- عبور از لوله یا داکت دارای ظرفیت مناسب
- جایگزینی سیم همسایز در مدارهای موجود
- استفاده در محیط خشک و فاقد تنش مکانیکی شدید
- اجرای بعضی خطوط تغذیه تجهیزات صنعتی داخل تابلو
استفاده برای برق ورودی، پمپ، موتور، اینورتر یا تجهیزات پرمصرف فقط زمانی مجاز است که محاسبات جریان، افت ولتاژ، جریان راهاندازی و حفاظت مدار سایز 10 را تأیید کنند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب مستقیم و آزاد زیر گچ
- نصب آزاد در فضای باز
- قرارگرفتن مستقیم در معرض بارندگی
- محیط خیس یا در معرض شستوشو
- مجاورت شعله، المنت یا سطح بسیار داغ
- مسیر دارای ضربه و سایش بدون حفاظت
- حرکت و خمشدن صنعتی مداوم
- استفاده بهعنوان کابل رابط قابلحمل
- استفاده بهجای کابل چندرشته روکشدار
- اتصال موتور بدون بررسی جریان راهاندازی
- انتخاب برای برق ورودی فقط بر اساس تجربه عمومی
- استفاده با ترمینال کوچکتر از سطح مقطع سیم
- قرارگرفتن چند رشته زیر ترمینالی که برای آن طراحی نشده است
- استفاده از سیم دارای عایق ترکخورده یا لهشده
مزایای سیم افشان سایز 1 در 10 افلاک الکتریک
- سطح مقطع مناسب برای بعضی خطوط تغذیه:
مدل 1×10 برای مدارهایی کاربرد دارد که سطح مقطعهای پایینتر پاسخگوی جریان، طول مسیر یا افت ولتاژ نیستند.
- انعطاف بیشتر نسبت به سیم مفتولی:
هادی کلاس 5 شکلدهی و نصب این محصول را در تابلو و مسیرهای دارای تغییر جهت آسانتر میکند.
- مقاومت الکتریکی کمتر نسبت به سایزهای پایینتر:
در شرایط نصب و طول یکسان، افزایش سطح مقطع باعث کاهش مقاومت هادی نسبت به مدلهای 4 و 6 میلیمترمربع میشود.
- هادی مسی آنیلشده:
مس آنیلشده در صورت برخورداری از سطح مقطع واقعی، رسانایی و شکلپذیری مناسبی برای کاربرد تعریفشده فراهم میکند.
- امکان استفاده در تابلوهای برق:
انعطاف هادی و قابلیت اتصال با سرسیم یا کابلشو، این مدل را برای بسیاری از اتصالات داخلی تابلو مناسب میکند.
- قابلیت استفاده بهعنوان هادی حفاظتی:
در صورت انتخاب رنگ سبز و زرد و رعایت طراحی، مقررات و سطح مقطع موردنیاز، میتوان از آن بهعنوان هادی حفاظتی استفاده کرد.
- امکان خرید متری یا حلقهای:
بسته به پیشنهاد فروشنده، خریدار میتواند مقدار موردنیاز پروژه یا حلقه کامل را تهیه کند.
تفاوت سیم افشان 1×10 با سیم افشان 1×6
سیم سایز 10 سطح مقطع بیشتری دارد و در شرایط نصب یکسان مقاومت الکتریکی کمتری از سایز 6 ایجاد میکند. این ویژگی میتواند در مدارهای دارای جریان بیشتر یا مسیر طولانیتر اهمیت داشته باشد.
مدل 1×6 سبکتر، ارزانتر، منعطفتر و کمحجمتر است. اگر محاسبات سایز 6 را کافی نشان دهند، استفاده از سایز 10 ممکن است فقط هزینه، فضای نصب و ابعاد تجهیزات اتصال را افزایش دهد.
تفاوت سیم افشان 1×10 با سیم افشان 1×16
سیم 1×16 سطح مقطع، وزن و قطر بیشتری دارد و برای مدارهای نیازمند هادی بزرگتر استفاده میشود. مدل 1×10 انعطاف بیشتر و هزینه کمتری دارد.
اگر افت ولتاژ، جریان یا شرایط نصب به سایز 16 نیاز داشته باشند، استفاده از سیم 10 مناسب نیست. در مقابل، استفاده از سایز 16 بدون نیاز فنی میتواند اجرای مسیر و اتصال به ترمینالها را دشوارتر کند.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب بررسی کنید.
- سطح مقطع موردنیاز را بر اساس جریان، طول مسیر، افت ولتاژ و روش نصب تعیین کنید.
- رنگ سیم را متناسب با نقش هادی در مدار انتخاب کنید.
- ظرفیت لوله، داکت یا محفظه را برای سیم سایز 10 بررسی کنید.
- تعداد سیمهای هممسیر و امکان دفع حرارت را در نظر بگیرید.
- سیم را با نیروی بیش از حد داخل لوله نکشید.
- از خمکردن سیم با شعاع بسیار کم خودداری کنید.
- عایق را با سیملختکن متناسب با هادی 10 میلیمترمربع بردارید.
- هنگام لختکردن، مفتولهای مسی بریده یا ضعیف نشوند.
- برای ترمینال پیچی از وایرشوی سایز 10 استفاده کنید.
- برای اتصال به پیچ یا شینه از کابلشو یا سرسیم متناسب استفاده شود.
- سرسیم با ابزار و قالب مناسب پرس شود.
- پرس ناقص یا لهشدن بیش از حد سرسیم قابل قبول نیست.
- ترمینال باید ظرفیت پذیرش هادی 10 میلیمترمربع را داشته باشد.
- همه مفتولها داخل سرسیم یا ترمینال قرار گیرند.
- هیچ قسمت مسی بدون حفاظت بیرون اتصال باقی نماند.
- پیچ یا مهره مطابق گشتاور پیشنهادی سازنده تجهیز محکم شود.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، حرارت، لبه تیز و قطعات متحرک دور باشد.
- پس از نصب، پیوستگی، عایقی و نبود اتصال کوتاه بررسی شود.
- در نخستین راهاندازی، محل اتصال از نظر افزایش دمای غیرعادی کنترل شود.
- نصب مدارهای اصلی و پرجریان به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را بر اساس محاسبه انتخاب کنید
سایز 10 نباید فقط به دلیل ضخامت بیشتر انتخاب شود. جریان، طول مسیر، افت ولتاژ، دمای محیط، روش نصب و تجهیزات حفاظتی باید بررسی شوند.
- کلاس هادی را کنترل کنید
مشخصات محصول باید هادی افشان کلاس 5 را نشان دهد. کلاس هادی، نوع ساختار و میزان انعطاف را بیان میکند.
- عایق را بررسی کنید
عایق باید یکنواخت، سالم و بدون بریدگی، ترک، سوختگی یا تغییر شکل باشد.
- چاپ روی سیم را کنترل کنید
نام افلاک، ساختار 1×10، ولتاژ، استاندارد و سایر مشخصات باید واضح و با سفارش هماهنگ باشند.
- واحد فروش را بررسی کنید
مشخص شود قیمت برای یک متر یا حلقه کامل است. تفاوت قیمت متری و حلقهای در سایز 10 قابل توجه است.
- متراژ حلقه را کنترل کنید
عرضه 100 متری برای این محصول در بازار ثبت شده است.
- قطر مسیر نصب را بررسی کنید
سیم 10 فضای بیشتری نسبت به سایزهای 4 و 6 اشغال میکند. قطر لوله، تعداد سیمها و ظرفیت داکت باید متناسب باشند.
- تجهیزات اتصال مناسب تهیه کنید
وایرشو، کابلشو، ترمینال، شینه و ابزار پرس باید برای سطح مقطع 10 میلیمترمربع مناسب باشند.
- رنگ مناسب را انتخاب کنید
برای هادی حفاظتی از رنگ سبز و زرد استفاده شود. نقش سایر رنگها باید با نقشه مدار هماهنگ باشد.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 10 افلاک الکتریک یک سیم تکرشته با سطح مقطع 10 میلیمترمربع، هادی مسی آنیلشده کلاس 5 و عایق PVC است. ساختار افشان، نصب آن را داخل تابلو، لوله و مسیرهای دارای تغییر جهت نسبت به هادی مفتولی آسانتر میکند.
این مدل برای برخی خطوط تغذیه، اتصالات تابلویی و مدارهایی مناسب است که محاسبات فنی نیاز به سایز 10 را تأیید میکنند. سطح مقطع بیشتر به معنی مناسببودن سیم برای هر مدار، موتور یا دستگاه پرمصرف نیست.
پیش از خرید باید جریان، طول مسیر، افت ولتاژ، ولتاژ درجشده روی حلقه، رنگ، واحد فروش و تجهیزات اتصال بررسی شوند. این محصول برای دفن مستقیم، نصب آزاد در فضای باز یا جایگزینی کابل چندرشته روکشدار مناسب نیست.
