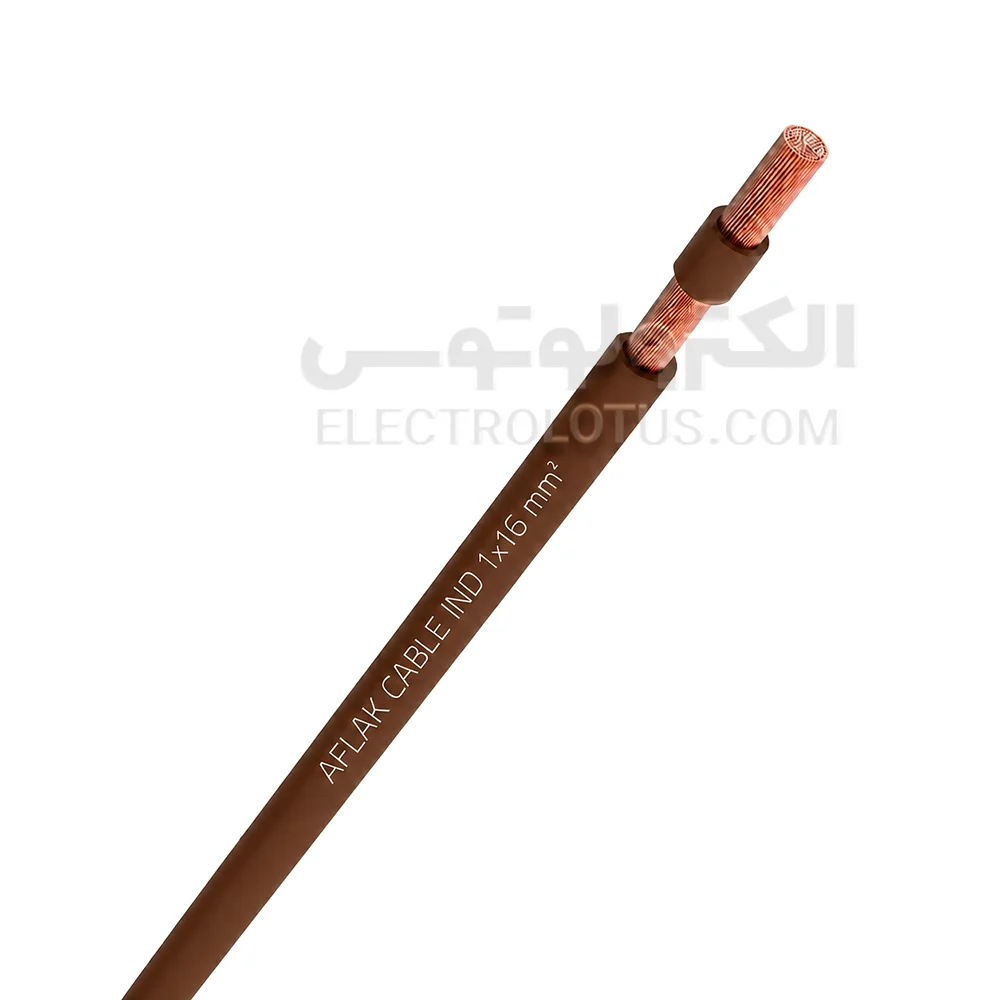

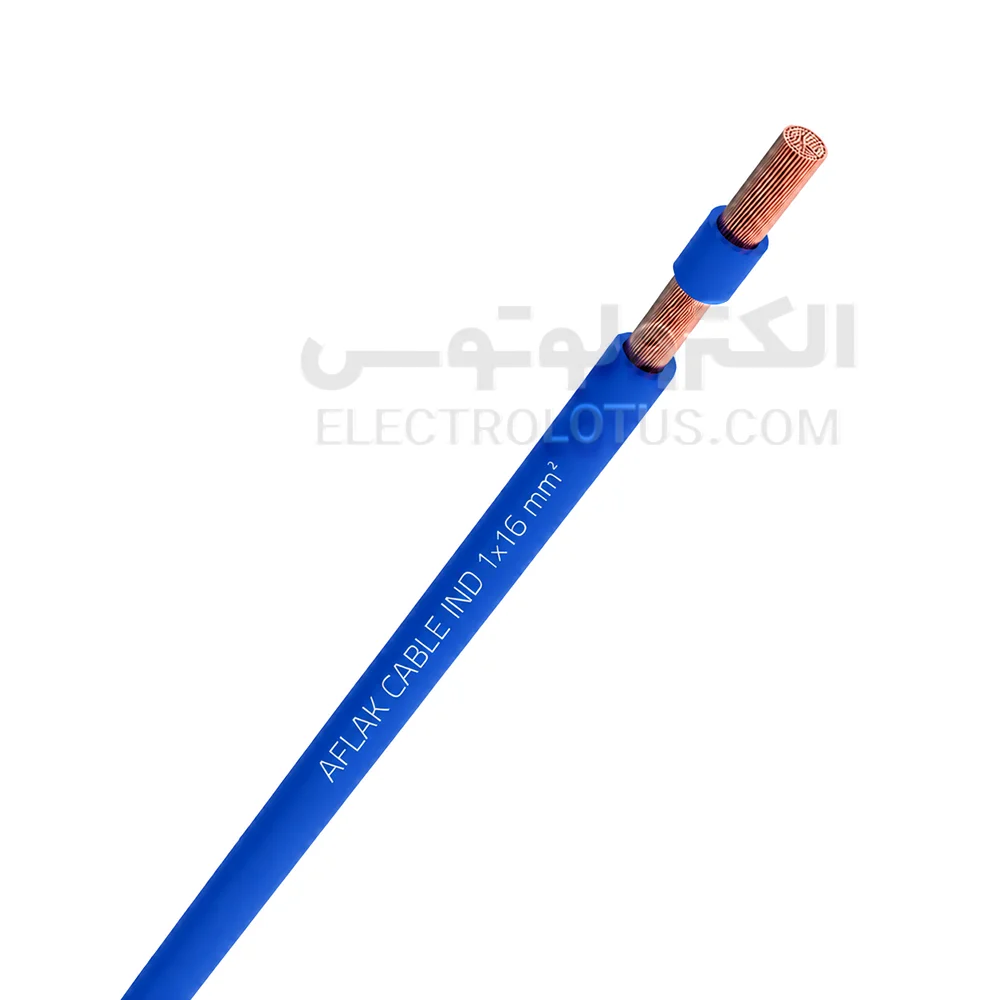

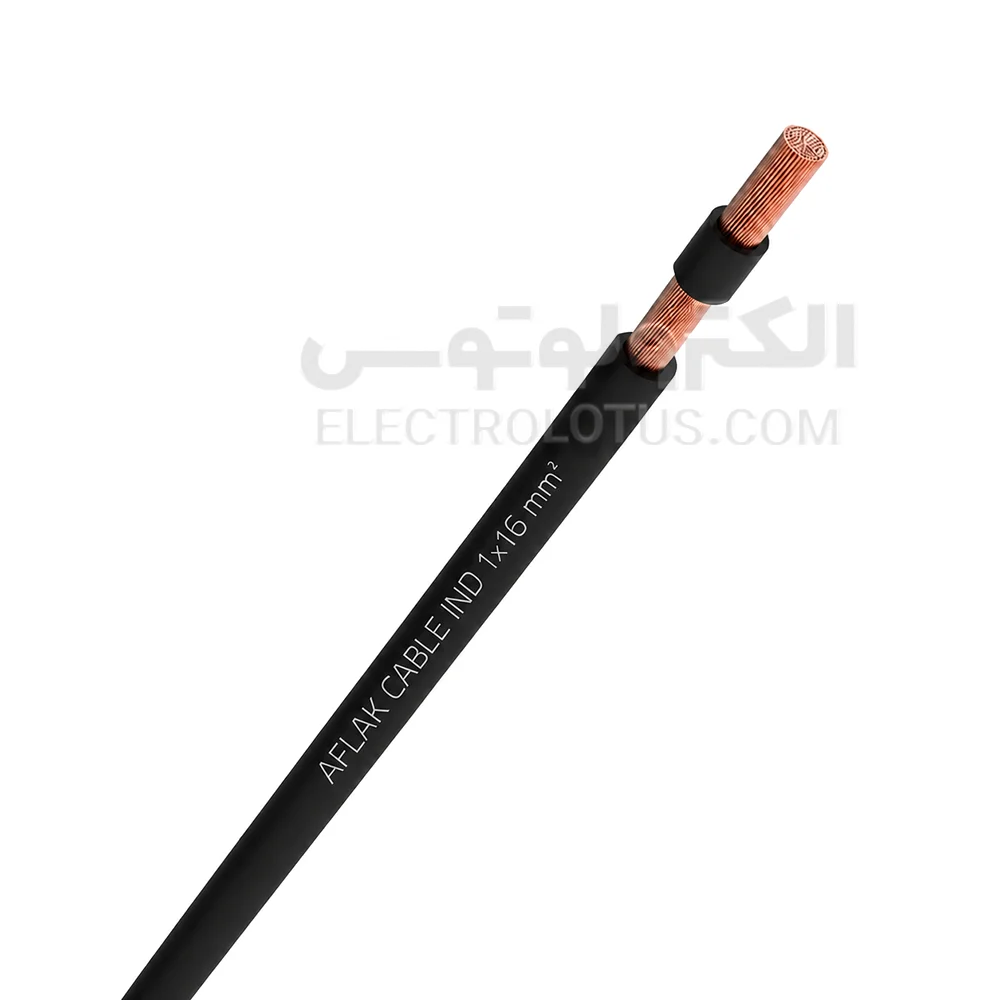

معرفی سیم افشان سایز 1 در 16 افلاک الکتریک
سیم افشان سایز 1 در 16 افلاک الکتریک یک سیم تکرشته و سطح مقطع اسمی 16 میلیمترمربع است. این محصول از هادی مسی افشان کلاس 5 و عایق PVC تشکیل میشود و برای مدارهایی کاربرد دارد که محاسبات فنی، نیاز به هادی بزرگتر از سایزهای 10 و 6 میلیمترمربع را تأیید میکنند.
ساختار این مدل بهصورت 1×16 نوشته میشود. عدد 1 نشاندهنده وجود یک هادی مستقل و عدد 16 بیانگر سطح مقطع اسمی هادی بر حسب میلیمترمربع است. این عدد قطر خارجی سیم، تعداد مفتولهای مسی یا ضخامت عایق را نشان نمیدهد.
طبق جدول فنی رسمی افلاک، هادی سایز 16 از 125 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق 1/05 میلیمتر، محدوده قطر خارجی 6/7 تا 8/1 میلیمتر، وزن نامی 169 کیلوگرم در کیلومتر و مقاومت هادی در دمای 20 درجه سانتیگراد حداکثر 1/21 اهم بر کیلومتر ثبت شده است. تار چندمفتولی کلاس 5 باعث میشود این مدل در مقایسه با هادی مفتولی یا نیمهافشان همسطحمقطع، انعطاف بیشتری داشته باشد. این ویژگی، شکلدهی سیم را داخل تابلو برق، داکت، لوله و مسیرهای دارای تغییر جهت آسانتر میکند.
این محصول فقط از هادی و عایق تشکیل شده و مانند کابل تکرشته دارای غلاف بیرونی مستقل نیست. بنابراین برای دفن مستقیم، نصب آزاد در فضای باز، محیط خیس، مسیرهای دارای تنش مکانیکی یا کاربردهایی که به حفاظت بیشتر نیاز دارند، باید کابل متناسب انتخاب شود.
ویژگیهای سیم افشان سایز 1 در 16 افلاک الکتریک
هادی مسی افشان:هادی این محصول از 125 مفتول مسی نازک با قطر اسمی 0/39 میلیمتر ساخته میشود. تجمع این مفتولها سطح مقطع اسمی 16 میلیمترمربع را ایجاد میکند.
کلاس هادی 5: کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول نازک و انعطافپذیر تشکیل شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد.عدد 5 به معنی پنجرشتهبودن سیم، درجه کیفیت محصول یا میزان خلوص مس نیست و فقط نوع ساختار و میزان انعطاف هادی را مشخص میکند.
سطح مقطع 16 میلیمترمربع: این مدل نسبت به سایز 10 سطح مقطع بیشتری دارد و در شرایط نصب یکسان، مقاومت الکتریکی و افت ولتاژ کمتری ایجاد میکند. انتخاب آن باید بر اساس محاسبات واقعی مدار انجام شود و بزرگتربودن سایز بهتنهایی دلیل مناسببودن محصول برای هر کاربرد نیست.
عایق PVC: عایق PVC هادی را از هادیهای مجاور، بدنه تجهیزات و محیط نصب جدا میکند. ضخامت اسمی عایق 1/05 میلیمتر ثبت شده است. سطح عایق باید یکنواخت و فاقد ترک، بریدگی، فرورفتگی، سوختگی یا آثار کشیدگی باشد.
قطر خارجی 6/7 تا 8/1 میلیمتر:اطلاع از قطر خارجی برای انتخاب سایز لوله، داکت، گلند، وایرشو و ورودی تجهیزات اهمیت دارد. قطر نهایی میتواند در محدوده مجاز تولید تغییر کند و نباید فقط بر اساس عدد میانگین برای تجهیزات بسیار محدود تصمیم گرفت.
انعطاف مناسب برای نصب:ساختار کلاس 5 باعث میشود سیم نسبت به هادی مفتولی همسایز راحتتر خم شود. بااینحال، مدل 1×16 از سیمهای 6 و 10 ضخیمتر است و باید با شعاع خم متناسب نصب شود.
مقاومت الکتریکی کنترلشده:حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر درج شده است. مقاومت واقعی مسیر با افزایش دمای هادی بیشتر میشود.
نصب برای اتصالات تابلویی:انعطاف هادی و امکان نصب سرسیم، وایرشو یا کابلشو، این مدل را برای بسیاری از اتصالات داخل تابلو مناسب میکند؛ مشروط بر اینکه تجهیزات اتصال ظرفیت پذیرش سطح مقطع 16 را داشته باشند.
کد فنی NYAF: کد NYAF برای سیم افشان مسی دارای عایق PVC استفاده میشود. افلاک این خانواده را برای سیمکشی داخلی و اتصالات تابلویی معرفی میکند.
کاربردهای سیم افشان سایز 1 در 16 افلاک الکتریک
- اتصالات داخلی تابلوهای توزیع برق
- اتصال کلیدها، کنتاکتورها و تجهیزات داخل تابلو
- خطوط تغذیه فرعی با سطح مقطع محاسبهشده
- اتصال ترمینالها و شینههای داخل محفظه
- مدارهای قدرت داخل تابلوهای محافظتشده
- اتصال برخی تجهیزات صنعتی با جریان متناسب
- اجرای بعضی مسیرهای تغذیه تکرشته داخل لوله یا داکت
- جایگزینی سیم همسایز در مدارهای موجود

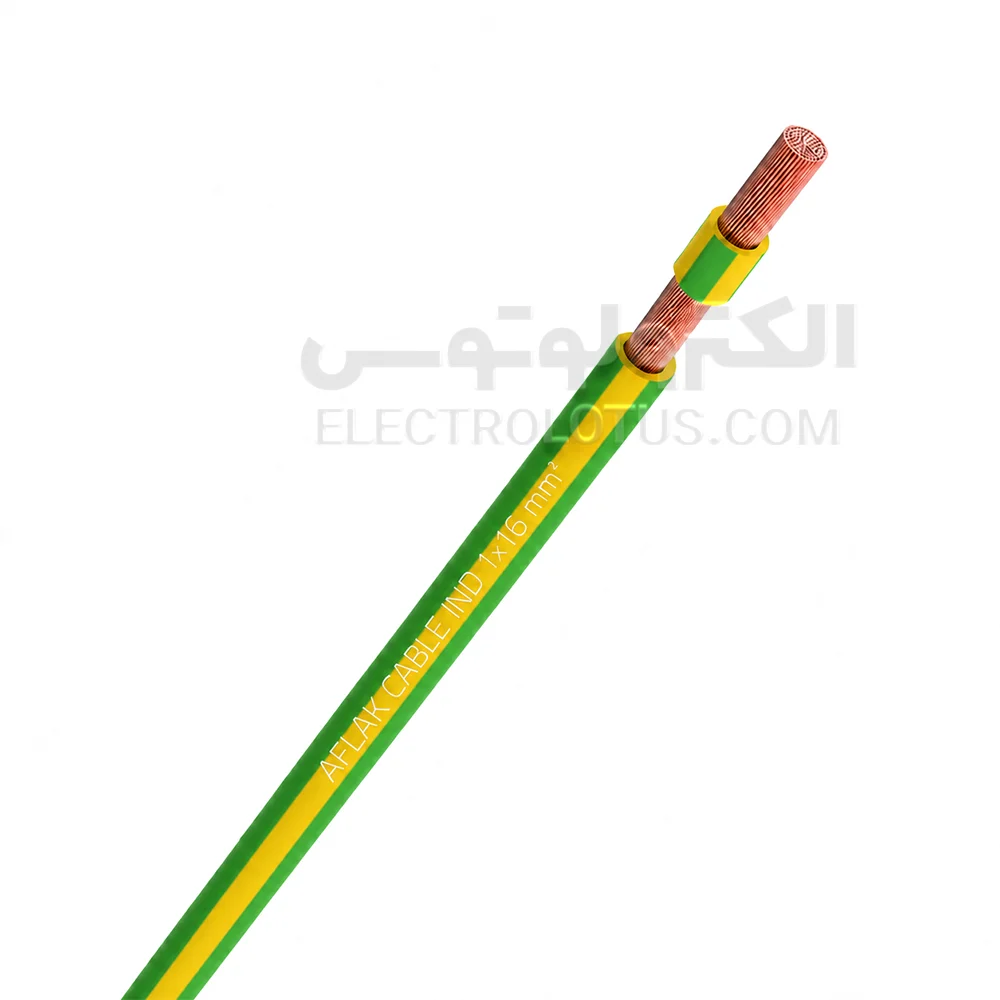

- اجرای هادی حفاظتی با رنگ سبز و زرد در صورت تأیید طراحی
- اجرای بعضی مسیرهای همبندی مطابق محاسبات پروژه
- اتصال بعضی اینورترها و تابلوهای کنترل قدرت
- مسیرهای خشک و فاقد تنش مکانیکی شدید
استفاده برای برق ورودی، پمپ، موتور، دستگاه صنعتی یا تجهیزات دارای جریان راهاندازی بالا فقط زمانی مجاز است که جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ و حفاظت مدار محاسبه شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب آزاد و بدون حفاظت زیر گچ
- نصب مستقیم در فضای باز
- قرارگرفتن در معرض بارندگی
- محیط خیس یا محل شستوشو
- مجاورت شعله، المنت یا سطح داغ
- مسیر دارای ضربه، فشار و سایش
- حرکت و خمش صنعتی پیوسته
- زنجیر کابل و تجهیزات رباتیک
- استفاده بهعنوان کابل رابط قابلحمل
- استفاده بهجای کابل چندرشته روکشدار
- انتخاب برای موتور فقط بر اساس توان اسمی
- انتخاب برای ورودی برق بدون بررسی طول مسیر
- نصب داخل لوله یا داکت فاقد ظرفیت کافی
- اتصال به ترمینال کوچکتر از سایز 16
- قرار دادن مفتولهای بدون سرسیم زیر ترمینال نامتناسب
- قرار دادن چند سیم زیر ترمینالی که برای چند هادی طراحی نشده است
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 16 افلاک الکتریک
- سطح مقطع مناسب برای بعضی مدارهای قدرت:
مدل 1×16 برای مدارهایی کاربرد دارد که سایزهای پایینتر از نظر جریان، افت ولتاژ یا طول مسیر پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 10:
در طول و شرایط یکسان، سطح مقطع بیشتر باعث کاهش مقاومت الکتریکی نسبت به مدل 1×10 میشود.
- انعطاف بیشتر نسبت به هادی مفتولی:
هادی کلاس 5، شکلدهی و نصب سیم را داخل تابلو و مسیرهای دارای تغییر جهت آسانتر میکند.
- قابلیت اتصال با وایرشو و کابلشو:
برای اتصال به ترمینالهای پیچی میتوان از وایرشوی 16 استفاده کرد. اتصال به شینه، کلید یا پیچ ممکن است به کابلشوی مسی سایز 16 نیاز داشته باشد.
- قابلیت استفاده بهعنوان هادی حفاظتی:
نسخه سبز و زرد میتواند مطابق طراحی و مقررات پروژه بهعنوان هادی حفاظتی یا همبندی استفاده شود.
- عرضه متری یا حلقهای:
بسته به پیشنهاد فروشنده، خریدار میتواند مقدار موردنیاز یا حلقه کامل را تهیه کند.
تفاوت سیم افشان 1×16 با سیم افشان 1×10
سایز 16 حدود 60 درصد سطح مقطع بیشتری از مدل 10 دارد. در شرایط یکسان، مقاومت الکتریکی آن کمتر است و میتواند برای بعضی مدارهای دارای جریان بالاتر یا مسیر طولانیتر مناسب باشد.
وزن نامی سایز 16 برابر 180 گرم در متر است، درحالیکه برای سایز 10 وزن 125 گرم در متر ثبت شده است. قطر خارجی و تجهیزات اتصال مدل 16 نیز بزرگتر هستند. در صورتی که محاسبات سایز 10 را کافی نشان دهند، استفاده از 16 میتواند هزینه، وزن، فضای لوله و ابعاد ترمینال را بدون ضرورت افزایش دهد.
تفاوت سیم افشان 1×16 با سیم افشان 1×25
سیم 1×25 سطح مقطع، قطر و وزن بیشتری دارد. مدار به سایز 25 نیاز داشته باشد، مدل 16 جایگزین مناسبی نیست. استفاده از سایز 25 بدون ضرورت فنی نیز هزینه و دشواری نصب را افزایش میدهد.
راهنمای نصب
- برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع را بر اساس محاسبات جریان، طول، افت ولتاژ و روش نصب تعیین کنید.
- ظرفیت کلید یا فیوز مدار را با ظرفیت واقعی مسیر هماهنگ کنید.
- رنگ سیم را مطابق نقش هادی انتخاب کنید.
- ظرفیت لوله، داکت یا محفظه را برای قطر 6/7 تا 8/1 میلیمتر بررسی کنید.
- تعداد سیمهای هممسیر و ضریب تجمع را در نظر بگیرید.
- امکان دفع حرارت در طول مسیر بررسی شود.
- سیم با نیروی بیش از حد داخل لوله کشیده نشود.
- از ایجاد خم تند یا شکستگی در هادی جلوگیری کنید.
- عایق را با ابزار مناسب سطح مقطع 16 بردارید.
- مفتولهای مسی هنگام لختکردن بریده یا ضعیف نشوند.
- برای ترمینال پیچی از وایرشوی 16 میلیمترمربع استفاده کنید.
- برای اتصال به پیچ یا شینه از کابلشو یا سرسیم مناسب استفاده شود.
- سرسیم با قالب پرس مخصوص سایز 16 نصب شود.
- پرس ناقص، کج یا بیش از حد فشرده قابل قبول نیست.
- تمام مفتولها داخل وایرشو یا کابلشو قرار گیرند.
- ترمینال باید ظرفیت هادی 16 میلیمترمربع را داشته باشد.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- پیچ ترمینال مطابق گشتاور اعلامی سازنده محکم شود.
- اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، حرارت و لبههای تیز دور باشد.
- پیوستگی مدار و نبود اتصال کوتاه پیش از برقدارشدن بررسی شود.
- پس از راهاندازی، دمای ترمینالها و محلهای اتصال کنترل شود.
- نصب خطوط اصلی و مدارهای قدرت به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
سطح مقطع را با محاسبه انتخاب کنید:سایز 16 فقط زمانی انتخاب مناسبی است که جریان، طول مسیر، افت ولتاژ و شرایط نصب آن را تأیید کنند.
قطر مسیر نصب را کنترل کنید:حداکثر قطر خارجی میتواند به 8/1 میلیمتر برسد. تعداد هادیها و ظرفیت واقعی لوله یا داکت باید پیش از خرید مشخص شوند.
چاپ روی سیم را بررسی کنید:نام افلاک، ساختار 1×16، ولتاژ، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
سلامت عایق را بررسی کنید:عایق نباید ترکخورده، خشک، بریده، لهشده یا تغییررنگداده باشد.
تجهیزات اتصال را همزمان انتخاب کنید:وایرشو، کابلشو، ترمینال، گلند و ابزار پرس باید با سایز 16 هماهنگ باشند.
واحد فروش را بررسی کنید:قیمت متری و حلقهای اختلاف زیادی دارند. واحد فروش در کنار سبد خرید نوشته شده است.
متراژ را کنترل کنید:اگر محصول بهصورت حلقه عرضه میشود، طول ثبتشده روی بستهبندی با سفارش تطبیق داده شود.
رنگ مناسب را انتخاب کنید:رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. رنگ سایر مسیرها باید با نقشه و مقررات پروژه هماهنگ باشد.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 16 افلاک الکتریک دارای هادی مسی افشان کلاس 5، سطح مقطع اسمی 16 میلیمترمربع و عایق PVC است.این مدل برای بعضی اتصالات تابلویی، خطوط تغذیه فرعی و مدارهای قدرت محافظتشده مناسب است؛ به شرط آنکه محاسبات جریان، افت ولتاژ، طول مسیر و روش نصب، سایز 16 را تأیید کنند.
این محصول غلاف بیرونی مستقل ندارد و برای دفن مستقیم، نصب آزاد در فضای باز، محیط خیس یا جایگزینی کابل چندرشته روکشدار مناسب نیست.
