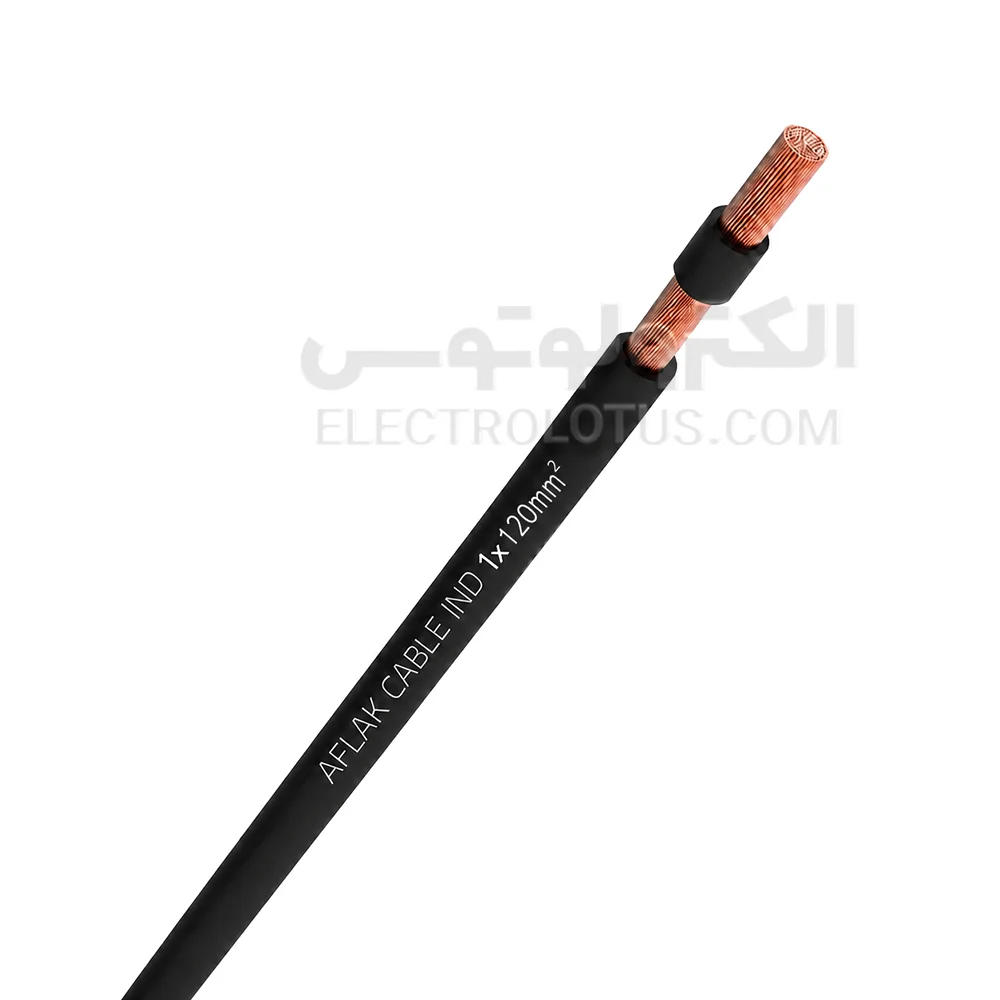

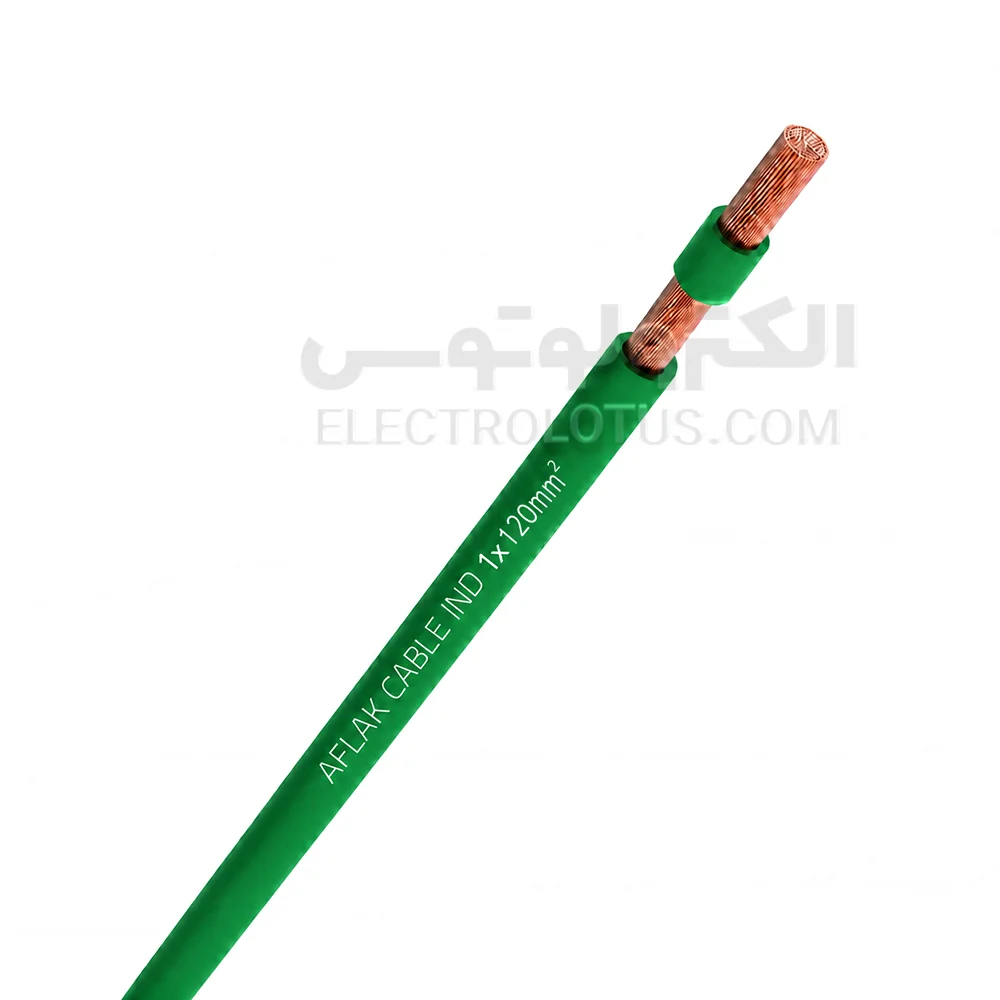

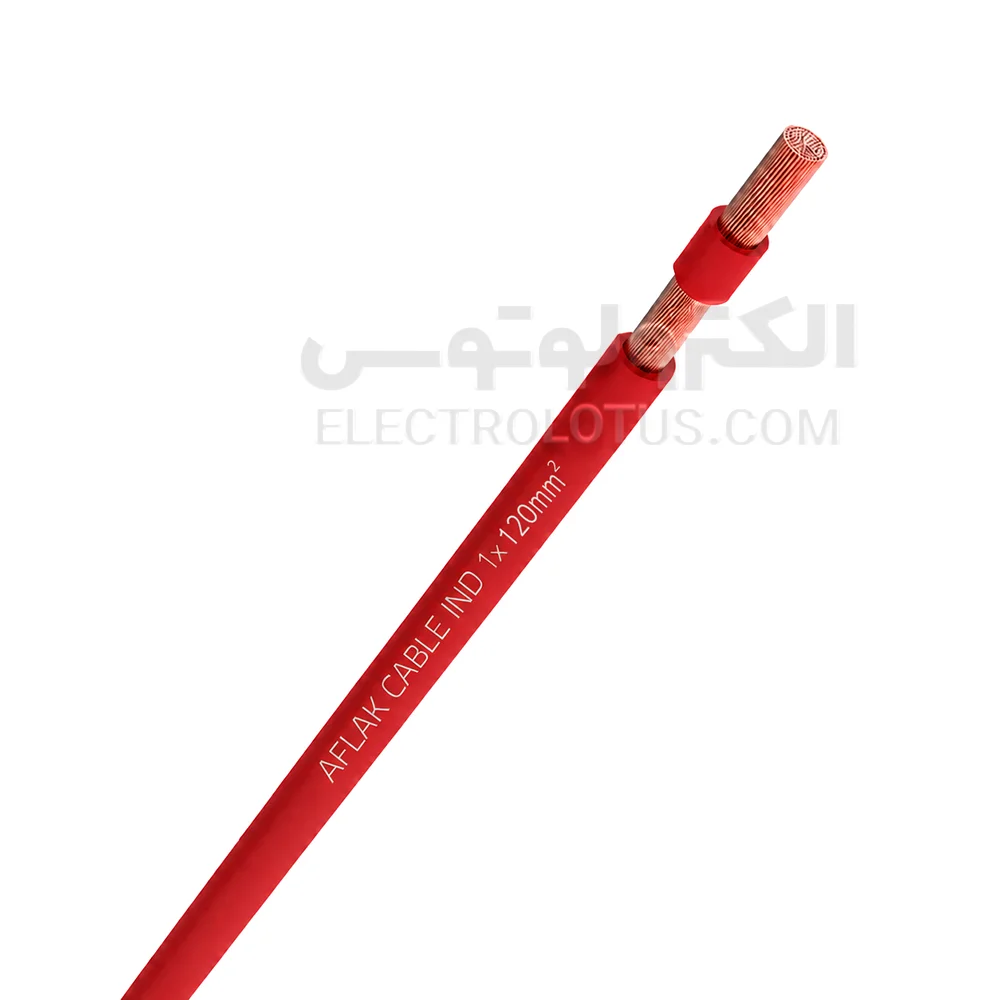

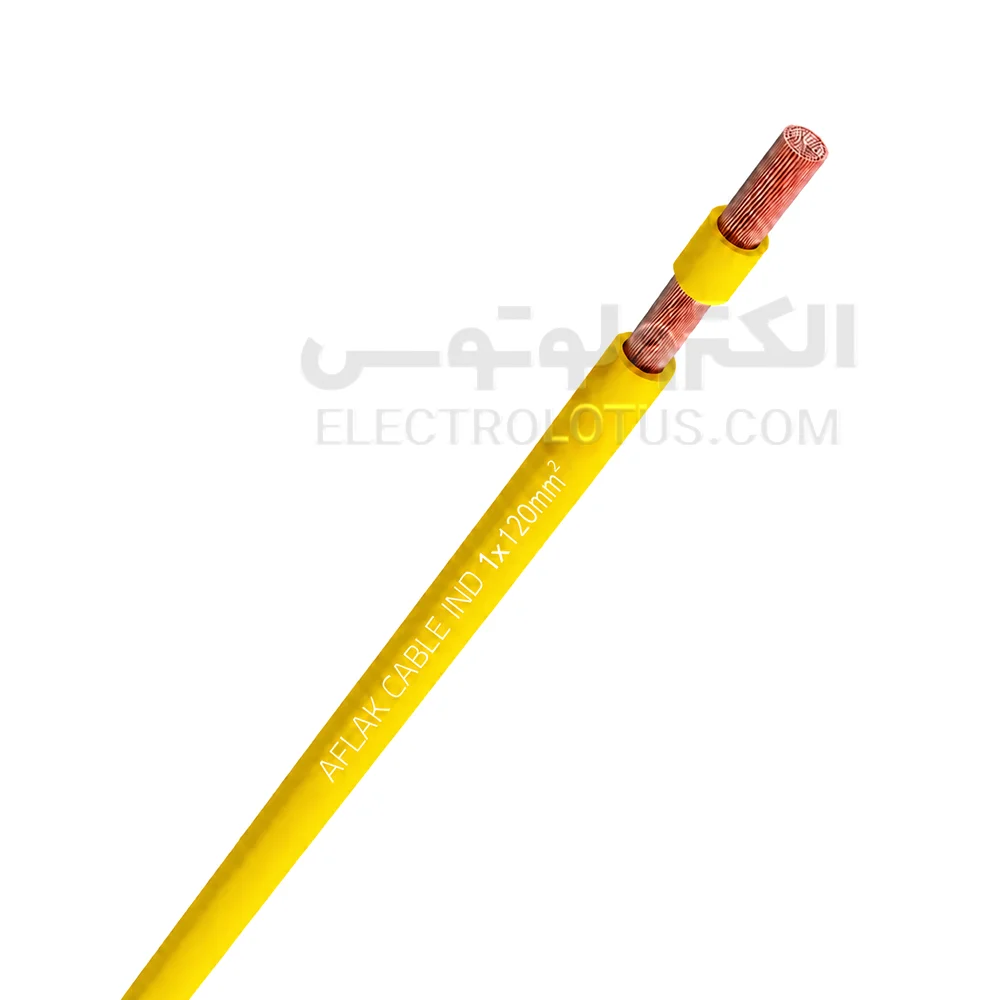

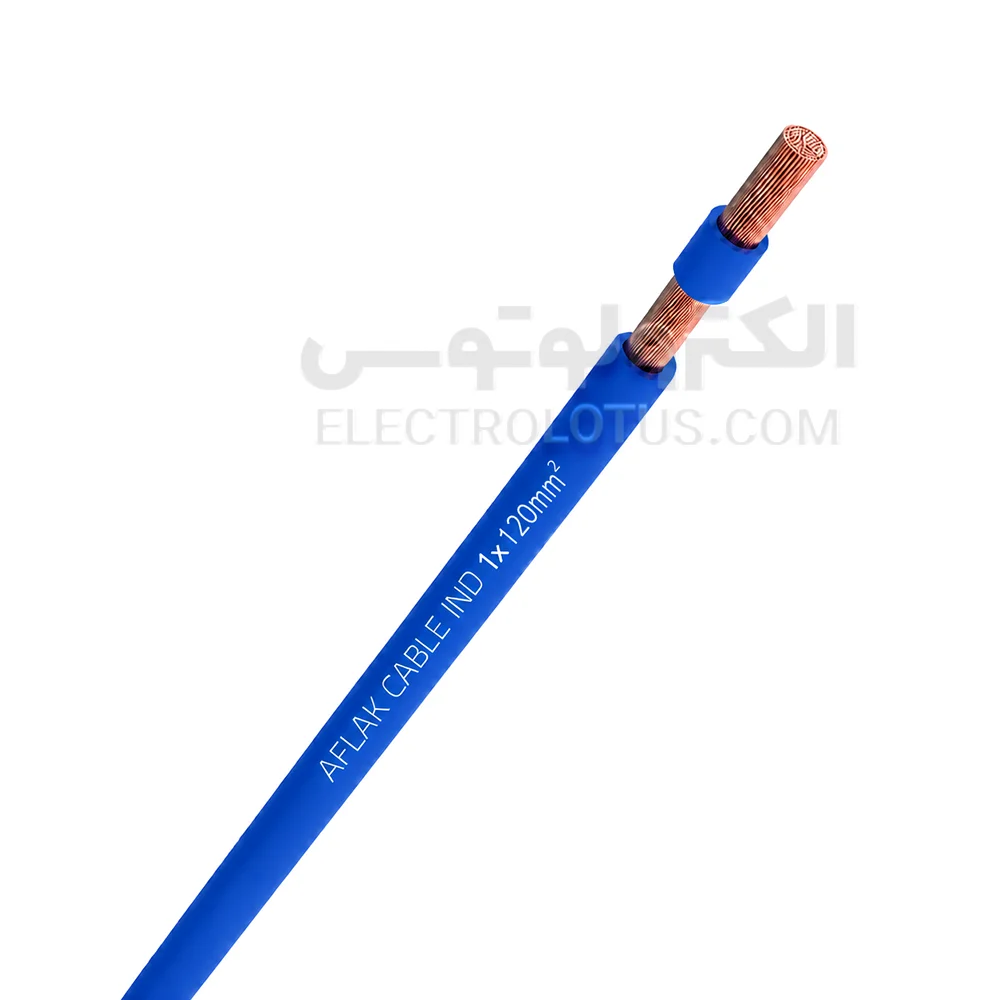

معرفی سیم افشان سایز 1 در 120 افلاک الکتریک
سیم افشان سایز 1 در 120 افلاک الکتریک یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 120 میلیمترمربع است. این محصول از هادی مسی آنیلشده افشان کلاس 5 و عایق PVC تشکیل میشود و برای برخی خطوط تغذیه، اتصالات داخلی تابلوهای قدرت و مدارهایی کاربرد دارد که محاسبات فنی، استفاده از هادی بزرگتر از سایزهای 70 و 95 را ضروری نشان میدهند.
ساختار محصول بهصورت 1×120 نوشته میشود. عدد 1 نشاندهنده وجود یک هادی مستقل و عدد 120 بیانگر سطح مقطع اسمی هادی بر حسب میلیمترمربع است. عدد 120 قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی داخل هادی را نشان نمیدهد.
طبق جدول فنی رسمی افلاک، هادی این مدل از 560 مفتول مسی با قطر اسمی 0/5 میلیمتر تشکیل میشود. ضخامت اسمی عایق 1/6 میلیمتر، محدوده قطر خارجی 16/7 تا 20/2 میلیمتر، وزن نامی 1150 کیلوگرم در کیلومتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/161 اهم بر کیلومتر است.
این سایز در جدول رسمی افلاک با معادل 4/0 AWG، رده 60227 IEC 02، ولتاژ نامی 450/750 ولت و بستهبندی کلاف ثبت شده است. خانواده سیم افشان افلاک نیز با کد NYAF و ساختار هادی مسی همراه با عایق PVC معرفی میشود.
ساختار کلاس 5 باعث میشود هادی نسبت به مدلهای مفتولی یا نیمهافشان همسطحمقطع انعطاف بیشتری داشته باشد. بااینحال، سیم 1×120 محصولی قطور و سنگین است و نصب آن بدون رعایت شعاع خم، مهار مکانیکی و تجهیزات اتصال مناسب میتواند به عایق، هادی یا محل اتصال آسیب برساند.
این محصول فقط از یک هادی دارای عایق PVC تشکیل میشود و غلاف بیرونی مستقل مانند کابل تکرشته ندارد. به همین دلیل نباید بدون حفاظت مناسب برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا مسیرهای در معرض ضربه و سایش استفاده شود.
ویژگیهای سیم افشان سایز 1 در 120 افلاک الکتریک
- هادی مسی افشان:
هادی این مدل از 560 مفتول مسی با قطر اسمی 0/5 میلیمتر تشکیل شده است. ساختار چندمفتولی، انعطاف بیشتری نسبت به هادی مفتولی یا نیمهافشان همسطحمقطع ایجاد میکند.
- کلاس هادی 5:
کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول مسی نازک و انعطافپذیر ساخته شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد. عدد 5 به معنی پنجرشتهبودن سیم، درجه کیفیت یا مقدار خلوص مس نیست و فقط نوع ساختار و میزان انعطاف هادی را مشخص میکند.
- سطح مقطع 120 میلیمترمربع:
این مدل نسبت به سیمهای 70 و 95 میلیمترمربع سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت الکتریکی کمتری ایجاد میکند. بزرگتر بودن سطح مقطع به معنی مناسببودن سیم برای تمام مدارهای قدرت نیست. انتخاب سایز 120 باید بر اساس جریان بار، افت ولتاژ، دمای محیط، روش نصب، جریان اتصال کوتاه و مشخصات وسیله حفاظتی انجام شود.
- وزن نامی 1/15 کیلوگرم در متر:
هر متر از این سیم حدود 1/15 کیلوگرم وزن دارد. وزن بالای محصول هنگام حمل، بازکردن کلاف، کشیدن سیم داخل مسیر، نصب عمودی و طراحی مهارهای مکانیکی اهمیت زیادی دارد. وزن سیم در مسیرهای عمودی نباید فقط توسط ترمینال یا کابلشو تحمل شود. استفاده از بست، ساپورت و مهار مناسب از انتقال تنش مکانیکی به محل اتصال جلوگیری میکند.
- عایق PVC با ضخامت اسمی 1/6 میلیمتر:
عایق PVC هادی را از هادیهای مجاور، بدنه تابلو و تجهیزات رسانا جدا میکند. ضخامت اسمی عایق این مدل 1/6 میلیمتر است. سطح عایق باید یکنواخت و بدون ترک، بریدگی، لهشدگی، سوختگی، کشیدگی یا تغییر رنگ غیرعادی باشد.
- قطر خارجی 16/7 تا 20/2 میلیمتر:
قطر نهایی سیم میتواند در محدوده مجاز تولید تغییر کند. برای انتخاب لوله، داکت، گلند، ورودی تابلو و فضای خم بهتر است حداکثر قطر 20/2 میلیمتر در نظر گرفته شود.
- مقاومت هادی 0/161 اهم بر کیلومتر:
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/161 اهم بر کیلومتر است. مقاومت واقعی مسیر با افزایش دمای هادی بیشتر میشود.
- انعطاف مناسب برای سطح مقطع بالا:
هادی کلاس 5، شکلدهی سیم داخل تابلو را نسبت به هادی مفتولی یا نیمهافشان همسایز آسانتر میکند. بااینحال، انعطافپذیری این مدل به معنی امکان ایجاد خمهای بسیار تند یا استفاده در حرکت دائمی نیست.
- قابلیت اتصال با کابلشو:
اتصال سیم سایز 120 به شینه، کلید قدرت، ترمینال یا تجهیزات صنعتی معمولاً به کابلشوی مسی 120 میلیمترمربع نیاز دارد. سطح مقطع کابلشو، قطر سوراخ اتصال، ابعاد شینه، جنس کابلشو و قالب ابزار پرس باید با هادی و محل نصب هماهنگ باشند. پرس ناقص یا کابلشوی نامتناسب میتواند مقاومت محل اتصال را افزایش دهد و باعث گرمشدن ترمینال شود.
- ساختار تکرشته:
این محصول فقط یک مسیر الکتریکی ایجاد میکند. برای مدار تکفاز، سهفاز یا مسیرهای دارای نول و هادی حفاظتی باید تعداد کافی سیم مستقل یا کابل چندرشته مناسب استفاده شود.
نکته مهم درباره جریان مجاز
جدول رسمی افلاک برای سیم 1×120 مقدار 250 آمپر را در دمای محیط 25 درجه سانتیگراد ثبت کرده است. این عدد فقط یک مقدار مرجع جدولی است و نباید بهعنوان ظرفیت قطعی سیم در همه پروژهها و تمام روشهای نصب معرفی شود.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- روش نصب داخل لوله، داکت، تابلو یا مسیر دارای تهویه
- دمای محیط
- تعداد هادیهای قرارگرفته کنار یکدیگر
- طول مسیر
- افت ولتاژ مجاز
- نوع بار و ضریب توان
- جریان راهاندازی موتور یا تجهیزات
- دمای مجاز کلید، شینه، ترمینال و کابلشو
- کیفیت پرس و سطح تماس اتصال
- شرایط تهویه و دفع حرارت
- جریان اتصال کوتاه احتمالی
- نوع و ظرفیت وسیله حفاظتی
در نتیجه، انتخاب کلید اتوماتیک یا فیوز فقط بر اساس عدد 250 آمپر صحیح نیست. سطح مقطع سیم، روش نصب، افت ولتاژ، ضرایب کاهش ظرفیت و وسیله حفاظتی باید بهصورت هماهنگ محاسبه شوند.
کاربردهای سیم افشان سایز 1 در 120 افلاک الکتریک
- اتصالات داخلی تابلوهای توزیع و قدرت
- اتصال کلیدهای اتوماتیک و تجهیزات قدرت
- اتصال شینهها و ترمینالهای داخل تابلو
- برخی خطوط تغذیه اصلی یا فرعی با سطح مقطع محاسبهشده
- مدارهای قدرت داخل محفظههای محافظتشده
- اتصال بعضی تابلوها و تجهیزات صنعتی
- اتصال برخی اینورترها و درایوهای قدرت
- اتصال ژنراتور یا منبع تغذیه پس از طراحی فنی
- اجرای مسیرهای تکرشته داخل داکت یا کانال دارای ظرفیت کافی
- جایگزینی سیم همسایز در مدارهای موجود
- استفاده بهعنوان هادی حفاظتی سبز و زرد مطابق محاسبات پروژه
- اجرای بعضی مسیرهای همبندی اصلی
- اتصال ورودی یا خروجی برخی تابلوهای قدرت
استفاده برای موتور، پمپ، ژنراتور، اینورتر یا برق ورودی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، افت ولتاژ، طول مسیر، روش نصب و وسیله حفاظتی بررسی شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب مستقیم و بدون حفاظت زیر گچ
- نصب آزاد در فضای باز
- قرارگرفتن مستقیم در معرض بارندگی یا نور خورشید
- محیط مرطوب یا محل شستوشو
- مجاورت شعله، المنت یا سطح بسیار داغ
- مسیر دارای ضربه، فشار یا سایش
- استفاده بهعنوان کابل رابط قابلحمل
- حرکت و خمش صنعتی پیوسته
- زنجیر کابل و تجهیزات رباتیک
- استفاده بهجای کابل تکرشته روکشدار
- استفاده بهجای کابل چندرشته
- انتخاب برای موتور فقط بر اساس توان درجشده روی پلاک
- انتخاب برای برق ورودی بدون محاسبه طول مسیر
- نصب داخل لوله، داکت یا کانال فاقد ظرفیت کافی
- اتصال هادی افشان بدون کابلشو به ترمینال نامتناسب
- استفاده از کابلشوی کوچکتر یا بزرگتر از سطح مقطع هادی
- استفاده از قالب پرس نامتناسب
- قرار دادن چند هادی زیر ترمینالی که برای این کار طراحی نشده است
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 120 افلاک الکتریک
- سطح مقطع مناسب برای برخی مدارهای قدرت: مدل 1×120 در مدارهایی کاربرد دارد که سایزهای پایینتر از نظر جریان، افت ولتاژ، طول مسیر یا شرایط حرارتی پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 95: در طول و شرایط نصب یکسان، سیم 1×120 مقاومت الکتریکی کمتری نسبت به مدل 1×95 ایجاد میکند.
- انعطاف بیشتر نسبت به هادی مفتولی: ساختار کلاس 5، شکلدهی و اتصال سیم را داخل تابلو نسبت به هادی مفتولی یا نیمهافشان آسانتر میکند.
- قابلیت اتصال به تجهیزات قدرت: با کابلشو، ترمینال، شینه و ابزار پرس مناسب میتوان اتصال منظم و کممقاومتی ایجاد کرد.

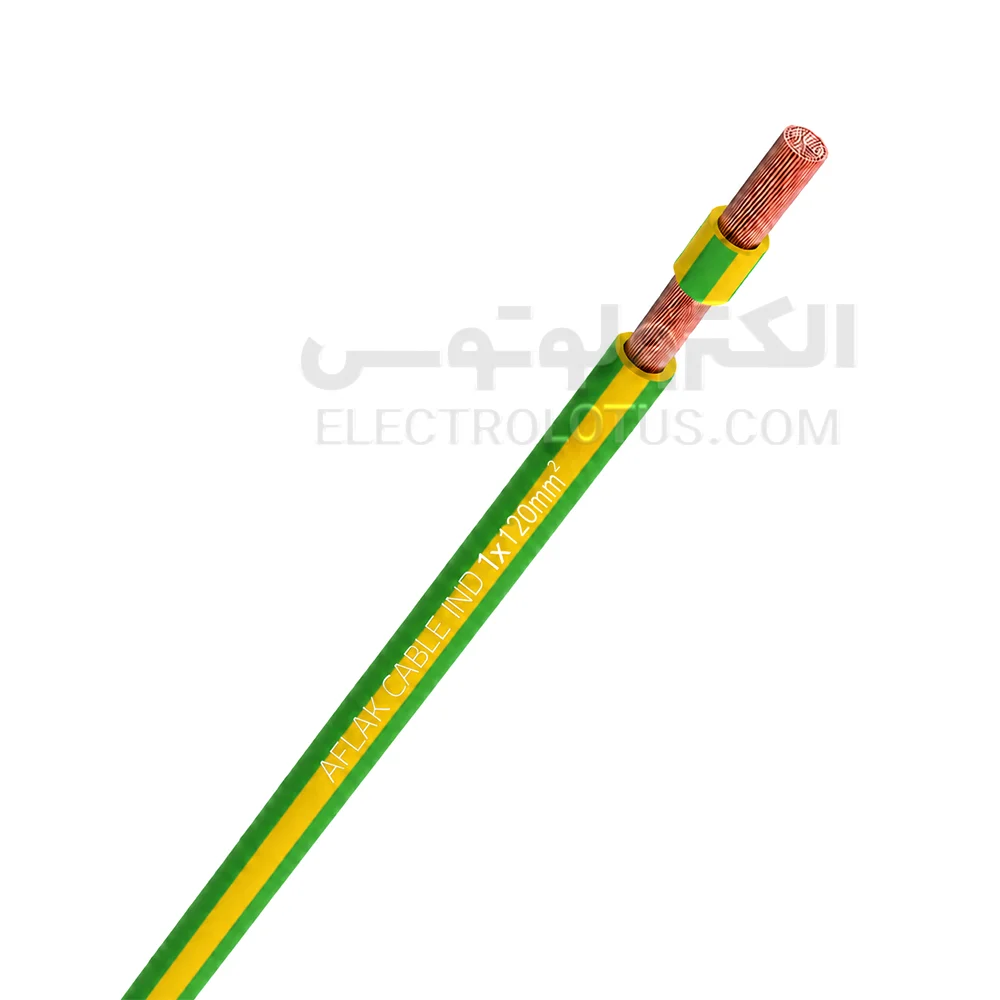

- قابلیت استفاده بهعنوان هادی حفاظتی: نسخه سبز و زرد میتواند با رعایت طراحی و مقررات پروژه بهعنوان هادی حفاظتی یا بخشی از سیستم همبندی استفاده شود.
- امکان خرید متری: وزن و ارزش بالای این سایز باعث میشود فروش متری برای پروژههایی که به طول محدود نیاز دارند، از خرید کلاف کامل مناسبتر باشد.
تفاوت سیم افشان 1×120 با سیم افشان 1×95
سایز 120 حدود 26 درصد سطح مقطع بیشتری از مدل 95 دارد. در شرایط یکسان، مقاومت هادی سایز 120 کمتر است و میتواند برای بعضی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسب باشد.
وزن نامی سایز 120 برابر 1150 گرم در متر است، درحالیکه وزن سایز 95 برابر 985 گرم در متر ثبت شده است. قطر خارجی مدل 120 بین 16/7 تا 20/2 میلیمتر و قطر مدل 95 بین 15/1 تا 18/2 میلیمتر قرار دارد.
اگر محاسبات سایز 95 را کافی نشان دهند، استفاده از سایز 120 وزن، هزینه، فضای نصب و ابعاد کابلشو و ترمینال را بدون ضرورت افزایش میدهد.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- سطح مقطع را بر اساس جریان، طول مسیر، افت ولتاژ، جریان اتصال کوتاه و روش نصب تعیین کنید.
- عدد 250 آمپر را بدون اعمال ضرایب تصحیح مبنای قطعی انتخاب قرار ندهید.
- کلید یا فیوز باید با ظرفیت واقعی سیم و شرایط مسیر هماهنگ باشد.
- رنگ سیم را بر اساس نقش هادی انتخاب کنید.
- ظرفیت مسیر برای قطر حداکثر 20.2 میلیمتر بررسی شود.
- تعداد هادیهای هممسیر و اثر تجمع بر دفع حرارت محاسبه شود.
- وزن سیم در مسیرهای افقی، عمودی و طولانی در نظر گرفته شود.
- از مهار مکانیکی متناسب برای مسیرهای عمودی استفاده شود.
- سیم نباید از محل کابلشو یا ترمینال آویزان بماند.
- سیم با نیروی بیش از حد داخل لوله یا داکت کشیده نشود.
- از ایجاد خم تند، شکستگی یا فشردگی هادی جلوگیری شود.
- عایق با ابزار مناسب سیم 120 میلیمترمربع برداشته شود.
- مفتولهای مسی هنگام لختکردن بریده یا ضعیف نشوند.
- برای اتصال شینهای از کابلشوی مسی سایز 120 استفاده شود.
- کابلشو با قالب پرس مخصوص سطح مقطع 120 نصب شود.
- تمام مفتولها داخل کابلشو قرار گیرند.
- پرس ناقص، کج یا بیش از حد فشرده پذیرفته نیست.
- ترمینال باید ظرفیت پذیرش هادی 120 میلیمترمربع را داشته باشد.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- پیچ و مهره مطابق گشتاور اعلامشده سازنده تجهیز محکم شوند.
- سطح شینه، کابلشو، پیچ و واشر باید سالم و تمیز باشند.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، حرارت و لبههای تیز دور نگه داشته شود.
- پیش از برقدارشدن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، شینه، ترمینال و کلید کنترل شود.
- نصب خطوط اصلی و مدارهای قدرت به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را با محاسبه انتخاب کنید
سایز 120 فقط زمانی انتخاب درستی است که جریان، طول مسیر، افت ولتاژ، دمای محیط، جریان اتصال کوتاه و روش نصب آن را تأیید کنند.
- به جریان 250 آمپر بهعنوان عدد قطعی تکیه نکنید
این مقدار مربوط به جدول رسمی در دمای 25 درجه است. ظرفیت واقعی ممکن است بر اثر افزایش دما، تجمع هادیها، نصب داخل مسیر بسته یا طول زیاد مسیر کاهش پیدا کند.
- قطر مسیر نصب را کنترل کنید
قطر خارجی سیم میتواند تا 20/2 میلیمتر برسد. ظرفیت لوله، داکت، گلند، ورودی تابلو و فضای خم باید پیش از خرید مشخص شود.
- چاپ روی سیم را بررسی کنید
نام افلاک، ساختار 1×120، ولتاژ، کد استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- ولتاژ نامی را کنترل کنید
سایز 120 در جدول رسمی با رده 60227 IEC 02 و ولتاژ نامی 450/750 ولت ثبت شده است. اطلاعات چاپشده روی موجودی واقعی نیز هنگام تحویل کنترل شوند.
- کلاس و ساختار هادی را بررسی کنید
محصول باید هادی افشان کلاس 5 داشته باشد. ساختار رسمی هادی این مدل 560×0/5 میلیمتر است.
- سلامت عایق را کنترل کنید
عایق نباید خشک، ترکخورده، بریده، سوخته، لهشده یا تغییررنگداده باشد.
- واحد فروش را بررسی کنید
قیمت ممکن است برای یک متر یا یک کلاف کامل ثبت شده باشد. واحد فروش کنار پیشنهاد هر فروشنده کاملاً واضح است.
- تجهیزات اتصال مناسب تهیه کنید
کابلشو، ترمینال، شینه، گلند، پیچ و ابزار پرس باید با سطح مقطع 120 میلیمترمربع هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. سایر رنگها باید با نقشه و مقررات پروژه هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 120 افلاک الکتریک دارای هادی مسی آنیلشده افشان کلاس 5، سطح مقطع اسمی 120 میلیمترمربع و عایق PVC است.
طبق جدول رسمی افلاک، هادی این محصول از 560 مفتول 0/5 میلیمتری تشکیل میشود. وزن نامی آن 1/15 کیلوگرم در متر، ضخامت اسمی عایق 1/6 میلیمتر، قطر خارجی 16/7 تا 20/2 میلیمتر و حداکثر مقاومت هادی 0/161 اهم بر کیلومتر است.
این مدل برای برخی خطوط تغذیه، اتصالات داخلی تابلو و مدارهای قدرت محافظتشده مناسب است؛ مشروط بر اینکه محاسبات جریان، افت ولتاژ، طول مسیر و روش نصب، استفاده از سایز 120 را تأیید کنند.
عدد 250 آمپر فقط جریان مرجع جدول در دمای 25 درجه است و نباید بدون بررسی شرایط واقعی نصب، مبنای قطعی انتخاب کلید حفاظتی قرار گیرد.
این محصول غلاف بیرونی مستقل ندارد و برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا جایگزینی کابل روکشدار مناسب نیست.
