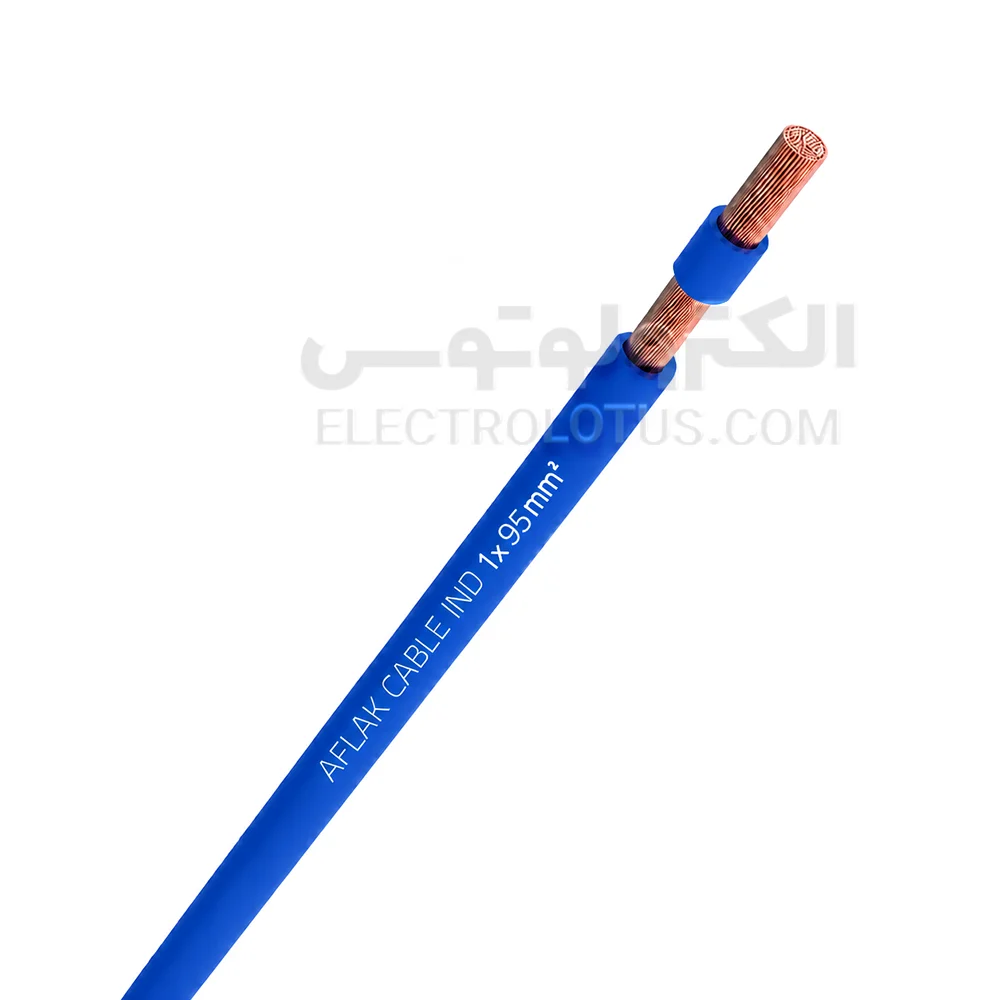

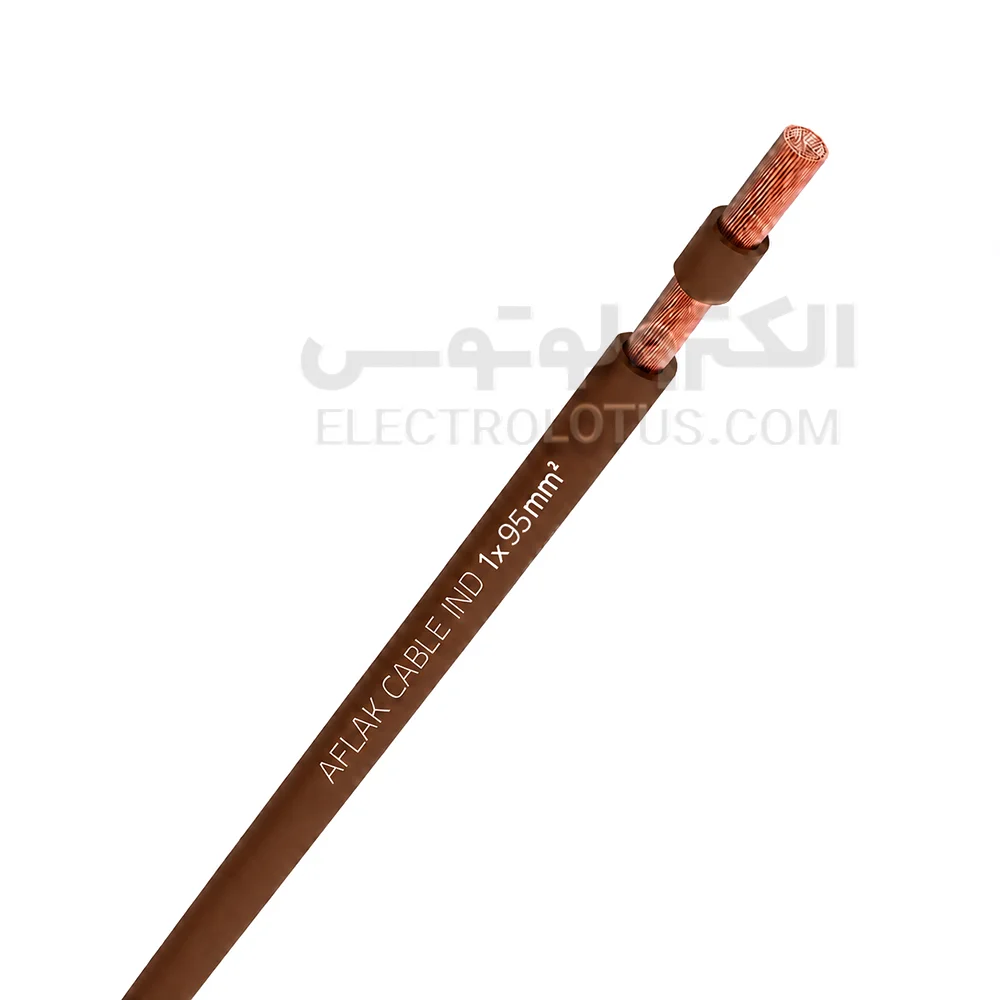

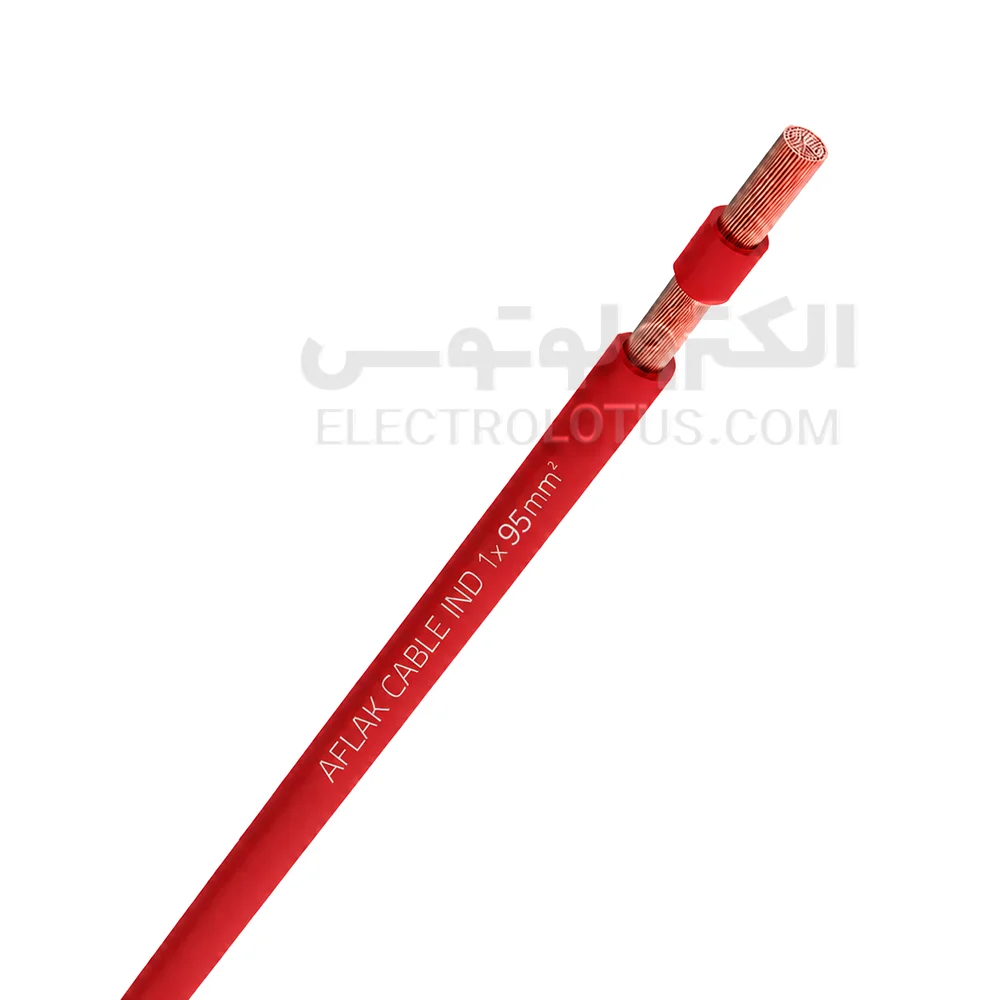

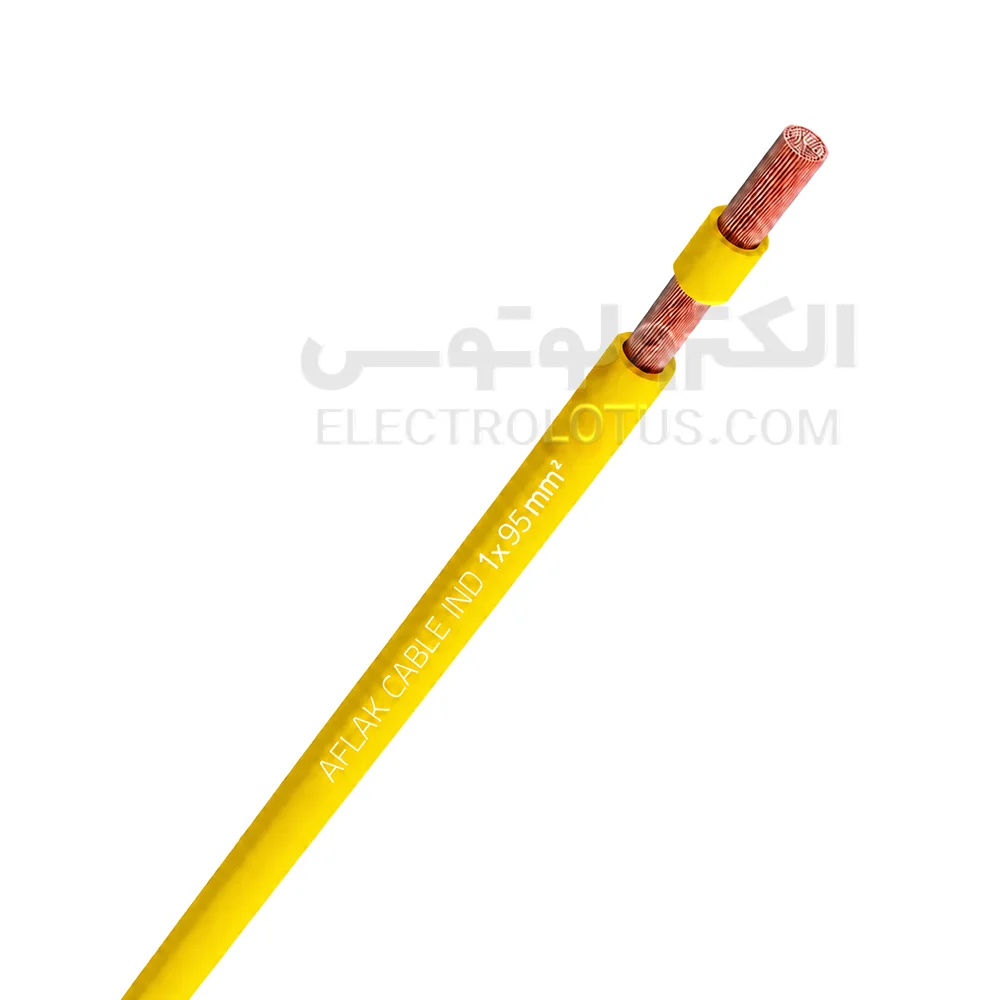

معرفی سیم افشان سایز 1 در 95 افلاک الکتریک
سیم افشان سایز 1 در 95 افلاک الکتریک یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 95 میلیمترمربع است. این محصول از هادی مسی آنیلشده افشان کلاس 5 و عایق PVC تشکیل میشود و در برخی اتصالات داخلی تابلوهای قدرت، مسیرهای تغذیه و مدارهایی کاربرد دارد که محاسبات فنی، استفاده از هادی بزرگتر از سایزهای 70 یا پایینتر را ضروری نشان میدهند.
ساختار محصول بهصورت 1×95 نوشته میشود. عدد 1 نشاندهنده وجود یک هادی مستقل و عدد 95 بیانگر سطح مقطع اسمی هادی بر حسب میلیمترمربع است. عدد 95 قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی داخل هادی را نشان نمیدهد.
طبق جدول فنی رسمی افلاک، هادی این مدل از 730 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق 1/6 میلیمتر، محدوده قطر خارجی 15/1 تا 18/2 میلیمتر، وزن نامی 985 کیلوگرم در کیلومتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/206 اهم بر کیلومتر است.
این سایز در جدول افلاک با معادل 3/0 AWG، رده 60227 IEC 02، ولتاژ نامی 450/750 ولت و بستهبندی کلاف ثبت شده است. خانواده سیم افشان افلاک نیز با کد NYAF، ساختار CU/PVC، هادی مسی آنیلشده کلاس 5 و حداکثر دمای عادی هادی 70 درجه سانتیگراد معرفی میشود.
ساختار کلاس 5 باعث میشود سیم نسبت به هادی مفتولی یا نیمهافشان همسطحمقطع، انعطاف بیشتری داشته باشد. بااینحال، مدل 1×95 سیمی سنگین و قطور است و نصب آن به رعایت شعاع خم، مهار مکانیکی مسیر و استفاده از کابلشو و ابزار پرس متناسب نیاز دارد.
این محصول فقط یک هادی دارای عایق PVC است و غلاف بیرونی مستقل مانند کابل تکرشته ندارد. به همین دلیل نباید بدون حفاظت مناسب برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا مسیرهای در معرض ضربه و سایش استفاده شود.
ویژگیهای سیم افشان سایز 1 در 95 افلاک الکتریک
- هادی مسی افشان:
هادی این مدل از 730 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل شده است. ساختار چندمفتولی، انعطاف بیشتری نسبت به هادی مفتولی یا نیمهافشان همسطحمقطع ایجاد میکند.
- کلاس هادی 5:
کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول مسی نازک و انعطافپذیر ساخته شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد. عدد 5 به معنی پنجرشتهبودن سیم، کیفیت درجه پنج یا مقدار خلوص مس نیست و فقط نوع ساختار هادی را مشخص میکند.
- سطح مقطع 95 میلیمترمربع:
این مدل نسبت به سیمهای 50 و 70 میلیمترمربع سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت الکتریکی کمتری ایجاد میکند. سطح مقطع بزرگتر به معنی مناسببودن سیم برای تمام مدارهای قدرت نیست. انتخاب سایز 95 باید بر اساس جریان، افت ولتاژ، اتصال کوتاه، دمای محیط و روش نصب انجام شود.
- وزن نامی 985 گرم در متر:
وزن هر متر سیم حدود 985 گرم و وزن 100 متر آن بدون بستهبندی حدود 985 کیلوگرم است. این وزن هنگام حمل، بازکردن کلاف، نصب در مسیرهای عمودی و طراحی مهارهای مکانیکی اهمیت دارد.
- عایق PVC با ضخامت اسمی 1/6 میلیمتر:
عایق PVC هادی را از سایر هادیها، بدنه تابلو و تجهیزات رسانا جدا میکند. سطح عایق باید یکنواخت و بدون ترک، بریدگی، لهشدگی، کشیدگی، سوختگی یا تغییر رنگ غیرعادی باشد.
- قطر خارجی 15/1 تا 18/2 میلیمتر:
قطر نهایی محصول میتواند در محدوده مجاز تولید تغییر کند. هنگام انتخاب لوله، داکت، گلند یا ورودی تابلو بهتر است حداکثر قطر 18/2 میلیمتر مبنای کنترل فضای عبور قرار گیرد.
- مقاومت هادی 0/206 اهم بر کیلومتر:
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/206 اهم بر کیلومتر است. مقاومت واقعی مسیر با افزایش دمای هادی بیشتر میشود.
- انعطاف مناسب برای اتصالات قدرت:
هادی کلاس 5، شکلدهی سیم داخل تابلو را نسبت به هادی نیمهافشان یا مفتولی همسایز آسانتر میکند. بااینحال، وزن و قطر این مدل اجازه ایجاد خمهای بسیار تند را نمیدهد.
- قابلیت اتصال با کابلشو:
اتصال سیم سایز 95 به شینه، کلید قدرت، ترمینال یا تجهیزات صنعتی معمولاً به کابلشوی مسی 95 میلیمترمربع نیاز دارد. سطح مقطع کابلشو، قطر سوراخ، نوع شینه و قالب ابزار پرس باید با محل اتصال هماهنگ باشند. پرس ناقص یا کابلشوی نامتناسب میتواند مقاومت محل اتصال و دمای ترمینال را افزایش دهد.
- ساختار تکرشته:
این محصول فقط یک مسیر الکتریکی ایجاد میکند. برای مدار تکفاز، سهفاز یا مسیرهای دارای نول و هادی حفاظتی باید تعداد کافی سیم مستقل یا کابل چندرشته مناسب استفاده شود.
نکته مهم درباره جریان مجاز
جدول افلاک برای سیم 1×95 مقدار 210 آمپر را در دمای محیط 25 درجه سانتیگراد ثبت کرده است. این عدد فقط یک مقدار مرجع جدولی است و نباید بهعنوان ظرفیت قطعی سیم در تمام پروژهها و روشهای نصب معرفی شود.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- روش نصب داخل لوله، داکت، تابلو یا مسیر دارای تهویه
- دمای محیط
- تعداد سیمهای قرارگرفته در یک مسیر
- طول مسیر
- افت ولتاژ مجاز
- نوع بار و ضریب توان
- جریان راهاندازی موتور یا تجهیزات
- دمای مجاز کلید، ترمینال و کابلشو
- کیفیت پرس و اتصال
- شرایط تهویه و دفع حرارت
- نوع و ظرفیت وسیله حفاظتی
در نتیجه، انتخاب کلید یا فیوز فقط بر اساس عدد 210 آمپر صحیح نیست. سطح مقطع سیم، روش نصب، ضرایب کاهش ظرفیت و وسیله حفاظتی باید همزمان محاسبه شوند.
کاربردهای سیم افشان سایز 1 در 95 افلاک الکتریک
- اتصالات داخلی تابلوهای توزیع و قدرت
- اتصال کلیدهای اتوماتیک و تجهیزات قدرت
- اتصال شینهها و ترمینالهای داخل تابلو
- برخی خطوط تغذیه اصلی یا فرعی با سطح مقطع محاسبهشده
- مدارهای قدرت داخل محفظههای محافظتشده
- اتصال بعضی تابلوها و تجهیزات صنعتی
- اتصال بعضی اینورترها و درایوهای قدرت
- اتصال ژنراتور یا منبع تغذیه پس از طراحی فنی
- اجرای مسیرهای تکرشته داخل داکت یا لوله دارای ظرفیت کافی
- جایگزینی سیم همسایز در مدارهای موجود
- استفاده بهعنوان هادی حفاظتی سبز و زرد مطابق محاسبات پروژه
- اجرای بعضی مسیرهای همبندی اصلی
- اتصال ورودی یا خروجی برخی تابلوهای قدرت
استفاده برای موتور، پمپ، ژنراتور، اینورتر یا برق ورودی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، افت ولتاژ، طول مسیر، روش نصب و وسیله حفاظتی بررسی شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب مستقیم و بدون حفاظت زیر گچ
- نصب آزاد در فضای باز
- قرارگرفتن مستقیم در معرض بارندگی یا نور خورشید
- محیط مرطوب یا محل شستوشو
- مجاورت شعله، المنت یا سطح بسیار داغ
- مسیر دارای ضربه، فشار یا سایش
- استفاده بهعنوان کابل رابط قابلحمل
- حرکت و خمش صنعتی پیوسته
- زنجیر کابل و تجهیزات رباتیک
- استفاده بهجای کابل تکرشته روکشدار
- استفاده بهجای کابل چندرشته
- انتخاب برای موتور فقط بر اساس توان پلاک
- انتخاب برای ورودی برق بدون محاسبه طول مسیر
- نصب داخل لوله یا داکت فاقد ظرفیت کافی
- اتصال هادی افشان بدون کابلشو به ترمینال نامتناسب
- استفاده از کابلشوی کوچکتر یا بزرگتر از سطح مقطع هادی
- قرار دادن چند هادی زیر ترمینالی که برای این کار طراحی نشده است
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 95 افلاک الکتریک
- سطح مقطع مناسب برای برخی مدارهای قدرت:مدل 1×95 در مدارهایی کاربرد دارد که سایزهای پایینتر از نظر جریان، افت ولتاژ، طول مسیر یا شرایط حرارتی پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 70: در طول و شرایط نصب یکسان، سیم 1×95 مقاومت الکتریکی کمتری نسبت به مدل 1×70 ایجاد میکند.
- انعطاف بیشتر نسبت به هادی مفتولی:ساختار کلاس 5، شکلدهی و اتصال سیم را داخل تابلو نسبت به هادی مفتولی یا نیمهافشان آسانتر میکند.
- قابلیت اتصال به تجهیزات قدرت:با کابلشو، ترمینال، شینه و ابزار پرس مناسب میتوان اتصال منظم و کممقاومتی ایجاد کرد.

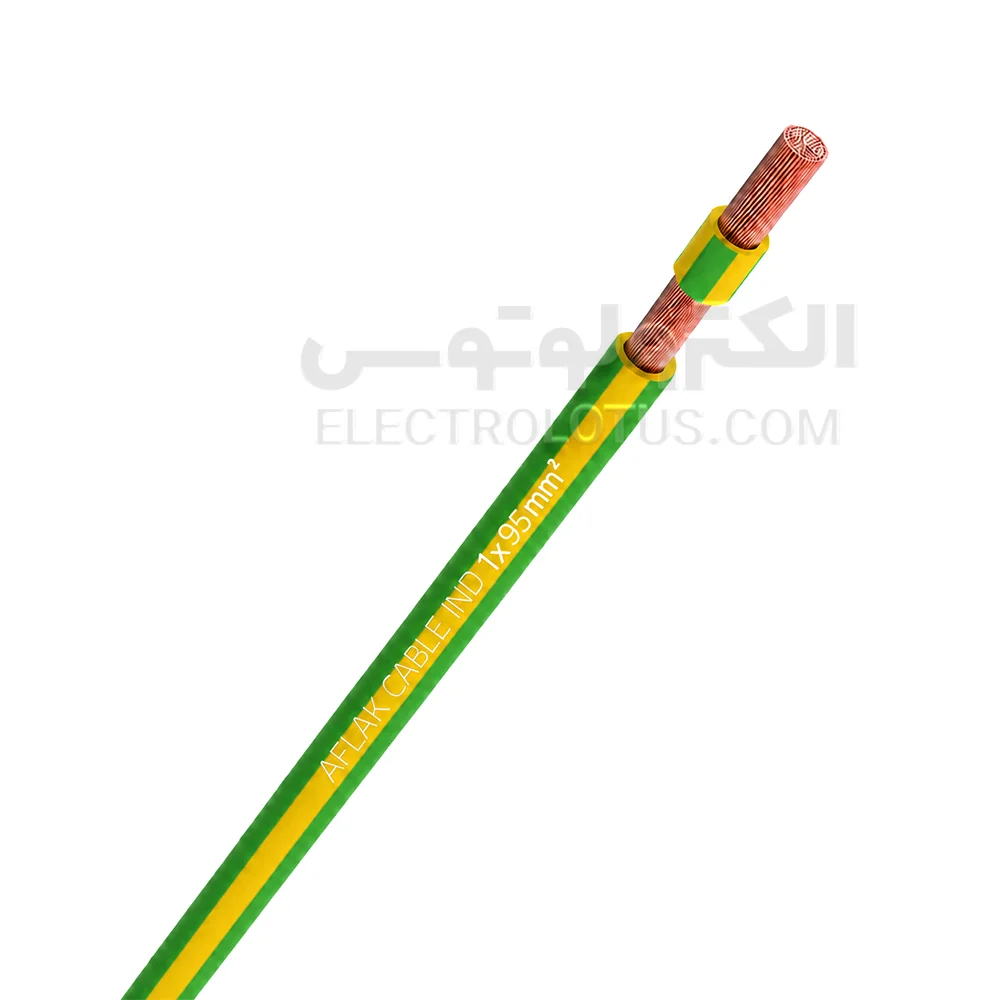

- قابلیت استفاده بهعنوان هادی حفاظتی:نسخه سبز و زرد میتواند با رعایت طراحی و مقررات پروژه بهعنوان هادی حفاظتی یا همبندی استفاده شود.
- امکان خرید متری:وزن و ارزش بالای این سایز باعث میشود فروش متری برای پروژههایی که به طول محدود نیاز دارند، از خرید یک کلاف کامل مناسبتر باشد.
تفاوت سیم افشان 1×95 با سیم افشان 1×70
سایز 95 حدود 36 درصد سطح مقطع بیشتری از مدل 70 دارد. در شرایط یکسان، مقاومت هادی سایز 95 کمتر است و میتواند برای برخی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسب باشد.
وزن نامی سایز 95 برابر 985 گرم در متر است، درحالیکه وزن سایز 70 برابر 720 گرم در متر ثبت شده است. قطر خارجی مدل 95 بین 15/1 تا 18/2 میلیمتر و قطر مدل 70 بین 13/2 تا 16 میلیمتر قرار دارد.
اگر محاسبات سایز 70 را کافی نشان دهند، استفاده از سایز 95 وزن، هزینه، فضای نصب و ابعاد کابلشو و ترمینال را بدون ضرورت افزایش میدهد.
تفاوت سیم افشان 1×95 با سیم افشان 1×120
سیم 1×120 سطح مقطع، وزن و قطر بیشتری دارد. طبق جدول افلاک، وزن سایز 120 برابر 1150 گرم در متر، محدوده قطر خارجی آن 16/7 تا 20/2 میلیمتر و حداکثر مقاومت هادی 0/161 اهم بر کیلومتر است.
اگر محاسبات مدار به سطح مقطع 120 نیاز داشته باشند، استفاده از سایز 95 مناسب نیست. انتخاب سایز 120 بدون نیاز فنی نیز هزینه و دشواری نصب را افزایش میدهد.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- سطح مقطع را بر اساس جریان، طول مسیر، افت ولتاژ، اتصال کوتاه و روش نصب تعیین کنید.
- عدد 210 آمپر را بدون اعمال ضرایب تصحیح مبنای قطعی انتخاب قرار ندهید.
- کلید یا فیوز باید با ظرفیت واقعی سیم و شرایط مسیر هماهنگ باشد.
- رنگ سیم را بر اساس نقش هادی انتخاب کنید.
- ظرفیت مسیر برای قطر حداکثر 18.2 میلیمتر بررسی شود.
- تعداد هادیهای هممسیر و اثر تجمع بر دفع حرارت محاسبه شود.
- وزن سیم در مسیرهای عمودی و طولانی در نظر گرفته شود.
- از مهار مکانیکی متناسب برای مسیرهای عمودی استفاده شود.
- سیم با نیروی بیش از حد داخل لوله یا داکت کشیده نشود.
- از ایجاد خم تند، شکستگی یا فشردگی هادی جلوگیری شود.
- عایق با ابزار مناسب سیم 95 میلیمترمربع برداشته شود.
- مفتولهای مسی هنگام لختکردن بریده یا ضعیف نشوند.
- برای اتصال شینهای از کابلشوی مسی سایز 95 استفاده شود.
- کابلشو با قالب پرس مخصوص سطح مقطع 95 نصب شود.
- تمام مفتولها داخل کابلشو قرار گیرند.
- پرس ناقص، کج یا بیش از حد فشرده پذیرفته نیست.
- ترمینال باید ظرفیت پذیرش هادی 95 میلیمترمربع را داشته باشد.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- پیچ و مهره مطابق گشتاور اعلامشده سازنده تجهیز محکم شوند.
- سطح شینه، کابلشو، پیچ و واشر باید سالم و تمیز باشند.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، گرما و لبههای تیز دور نگه داشته شود.
- پیش از برقدارشدن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، شینه، ترمینال و کلید کنترل شود.
- نصب خطوط اصلی و مدارهای قدرت به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را با محاسبه انتخاب کنید
سایز 95 فقط زمانی انتخاب درستی است که جریان، طول مسیر، افت ولتاژ، دمای محیط، جریان اتصال کوتاه و روش نصب آن را تأیید کنند.
- به جریان 210 آمپر بهعنوان عدد قطعی تکیه نکنید
این مقدار مربوط به جدول رسمی در دمای 25 درجه است. ظرفیت واقعی ممکن است بر اثر افزایش دما، تجمع هادیها، نصب داخل لوله یا طول زیاد مسیر کاهش پیدا کند.
- وزن محصول را بررسی کنید
وزن نامی هر متر 985 گرم است.
- قطر مسیر نصب را کنترل کنید
قطر خارجی سیم میتواند تا 18/2 میلیمتر برسد. ظرفیت لوله، داکت، گلند، ورودی تابلو و فضای خم باید پیش از خرید مشخص شود.
- چاپ روی سیم را بررسی کنید
نام افلاک، ساختار 1×95، ولتاژ، کد استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- ولتاژ نامی را کنترل کنید
سایز 95 در جدول رسمی با رده 60227 IEC 02 و ولتاژ نامی 450/750 ولت ثبت شده است. اطلاعات چاپشده روی موجودی واقعی نیز هنگام تحویل کنترل شوند.
- کلاس و ساختار هادی را بررسی کنید
محصول باید هادی افشان کلاس 5 داشته باشد. ساختار رسمی هادی این مدل 730×0/39 میلیمتر است.
- سلامت عایق را کنترل کنید
عایق نباید خشک، ترکخورده، بریده، سوخته، لهشده یا تغییررنگداده باشد.
- واحد فروش را بررسی کنید
قیمت ممکن است برای یک متر یا یک کلاف کامل ثبت شده باشد. واحد فروش کنار پیشنهاد هر فروشنده کاملاً واضح است.
- تجهیزات اتصال مناسب تهیه کنید
کابلشو، ترمینال، شینه، گلند، پیچ و ابزار پرس باید با سطح مقطع 95 میلیمترمربع هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. سایر رنگها باید با نقشه و مقررات پروژه هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 95 افلاک الکتریک دارای هادی مسی آنیلشده افشان کلاس 5، سطح مقطع اسمی 95 میلیمترمربع و عایق PVC است.
طبق جدول رسمی افلاک، هادی این محصول از 730 مفتول 0/39 میلیمتری تشکیل میشود. وزن نامی آن 985 گرم در متر، ضخامت اسمی عایق 1/6 میلیمتر، قطر خارجی 15/1 تا 18/2 میلیمتر و حداکثر مقاومت هادی 0/206 اهم بر کیلومتر است.
این مدل برای برخی خطوط تغذیه، اتصالات داخلی تابلو و مدارهای قدرت محافظتشده مناسب است؛ مشروط بر اینکه محاسبات جریان، افت ولتاژ، طول مسیر و روش نصب، استفاده از سایز 95 را تأیید کنند.
عدد 210 آمپر فقط جریان مرجع جدول در دمای 25 درجه است و نباید بدون بررسی شرایط واقعی نصب، مبنای قطعی انتخاب کلید حفاظتی قرار گیرد.
این محصول غلاف بیرونی مستقل ندارد و برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا جایگزینی کابل روکشدار مناسب نیست.
