سرسیم وایرشو سایز 16 دوبل

سرسیم وایرشو دوبل

سرسیم وایرشو دوبل یکی از قطعات کاربردی در اتصالات الکتریکی است که برای سربندی هم‌زمان دو سیم افشان و آماده‌سازی آن‌ها جهت اتصال به یک ترمینال یا نقطه اتصال مشترک استفاده می‌شود. این نوع وایرشو کمک می‌کند رشته‌های هادی هر دو سیم به‌صورت منظم داخل سرسیم قرار گیرند و از پراکنده شدن آن‌ها در محل اتصال جلوگیری شود.
در تابلوهای برق، مدارهای توزیع، تجهیزات صنعتی و سایر سیستم‌های الکتریکی، زمانی که مطابق طراحی مدار لازم باشد دو سیم افشان به یک نقطه مشترک متصل شوند، استفاده از سرسیم وایرشو دوبل می‌تواند به اجرای منظم‌تر سیم‌کشی و محافظت بهتر از انتهای سیم‌ها کمک کند.

بررسی سرسیم وایرشو سایز 16 دوبل

سرسیم وایرشو سایز 16 دوبل برای سربندی هم‌زمان دو سیم افشان با سطح مقطع 16 میلی‌متر مربع طراحی شده است. این محصول در مدارهایی کاربرد دارد که دو سیم با این سطح مقطع باید به یک ترمینال یا نقطه اتصال مشترک وارد شوند.
ساختار وایرشو دوبل امکان قرار گرفتن هر دو سیم در یک سرسیم واحد را فراهم می‌کند. پس از قرار دادن سیم‌ها داخل قسمت فلزی، وایرشو با ابزار و قالب پرس مناسب فشرده می‌شود تا هر دو هادی به شکل منظم برای اتصال به ترمینال آماده شوند.
با توجه به سطح مقطع 16 میلی‌متر مربع هر یک از دو سیم، وایرشو دوبل سایز 16 ابعاد بیشتری نسبت به سایزهای پایین‌تر دارد. به همین دلیل علاوه بر تطابق سایز وایرشو با سیم‌ها، بررسی ظرفیت و ابعاد ورودی ترمینال نیز اهمیت زیادی دارد.

ویژگی‌های فنی سرسیم وایرشو سایز 16 دوبل

1. طراحی دوبل
   سرسیم وایرشو دوبل دارای ورودی مناسب برای قرار گرفتن هم‌زمان دو سیم افشان است. در مدل سایز 16، این ساختار برای سربندی دو سیم با سطح مقطع 16 میلی‌متر مربع در نظر گرفته می‌شود.
2. سربندی هم‌زمان دو سیم
   مهم‌ترین ویژگی وایرشو دوبل، امکان قرار دادن دو سیم افشان در یک سرسیم مشترک است. این قابلیت در مدارهایی که مطابق طراحی نیاز به اتصال دو سیم به یک نقطه وجود دارد کاربرد دارد.
3. جلوگیری از پراکندگی رشته‌های سیم
   قرار گرفتن رشته‌های هادی داخل قسمت فلزی وایرشو کمک می‌کند رشته‌های هر دو سیم هنگام اتصال به ترمینال پراکنده نشوند و انتهای سیم‌ها ساختار منظم‌تری داشته باشد.
4. قابلیت پرس
   پس از قرار دادن هر دو سیم داخل وایرشو، قسمت فلزی با آچار و قالب پرس متناسب فشرده می‌شود تا سرسیم به شکل مناسب روی هادی‌ها ثابت شود.
5. محافظت از انتهای سیم‌ها
   استفاده از وایرشو می‌تواند از پراکنده شدن یا آسیب دیدن رشته‌های هادی در محل اتصال جلوگیری کرده و انتهای هر دو سیم را برای نصب در ترمینال آماده کند.
6. کمک به نظم سیم‌کشی
   در تابلوهای برق و تجهیزات صنعتی که تعداد زیادی اتصال وجود دارد، استفاده از وایرشو دوبل در نقاط مناسب می‌تواند به اجرای مرتب‌تر سیم‌کشی و مدیریت بهتر اتصالات کمک کند.

کاربردهای سرسیم وایرشو سایز 16 دوبل در صنایع و ساختمان

سرسیم وایرشو سایز 16 دوبل در اتصالاتی کاربرد دارد که نیاز به سربندی هم‌زمان دو سیم افشان با سطح مقطع 16 میلی‌متر مربع وجود داشته باشد.

از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق: در تابلوهای برق صنعتی و ساختمانی، در صورت نیاز به اتصال دو سیم 16 میلی‌متر مربع به یک ترمینال مشترک و سازگاری ترمینال با این نوع اتصال، می‌توان از وایرشو دوبل سایز 16 استفاده کرد.
• مدارهای توزیع: در برخی مدارهای توزیع که مطابق طراحی نیاز به ادامه مسیر یا ایجاد انشعاب از یک نقطه وجود دارد، وایرشو دوبل می‌تواند برای سربندی مشترک دو سیم مورد استفاده قرار گیرد.
• تجهیزات صنعتی: در ماشین‌آلات، تابلوهای صنعتی و تجهیزات الکتریکی که دو سیم افشان 16 میلی‌متر مربع باید به یک نقطه مشترک متصل شوند، وایرشو دوبل سایز 16 می‌تواند کاربرد داشته باشد.
• اتصالات قدرت: در برخی مدارهای قدرت که سطح مقطع 16 میلی‌متر مربع بر اساس طراحی و محاسبات مدار انتخاب شده است، در صورت نیاز به اتصال مشترک دو سیم و سازگاری ترمینال می‌توان از وایرشو دوبل استفاده کرد.
• جعبه‌های توزیع: در جعبه‌های توزیع و تجهیزات دارای ترمینال مناسب، وایرشو دوبل سایز 16 می‌تواند برای سربندی منظم دو سیم افشان مورد استفاده قرار گیرد.
• تأسیسات الکتریکی: در بخش‌هایی از تأسیسات الکتریکی که استفاده از دو سیم افشان 16 میلی‌متر مربع در یک نقطه اتصال پیش‌بینی شده است، در صورت مناسب بودن ترمینال می‌توان از وایرشو دوبل سایز 16 استفاده کرد.

انواع سرسیم وایرشو دوبل

سرسیم وایرشو دوبل بر اساس سطح مقطع سیم، رنگ عایق، ابعاد و نوع کاربرد در سایزهای مختلف عرضه می‌شود. مهم‌ترین معیار انتخاب این محصول، تطابق سایز وایرشو با سطح مقطع هر یک از دو سیم است.

دسته‌بندی بر اساس سایز

مهم‌ترین دسته‌بندی وایرشو دوبل، بر اساس سطح مقطع سیم‌هایی است که قرار است داخل آن قرار بگیرند.
هر وایرشو دوبل برای پذیرش دو سیم با سایز مشخص طراحی شده است. بنابراین انتخاب سایز مناسب، اهمیت زیادی در عملکرد درست اتصال دارد.

• سایز 0/5
• سایز 0/75
• سایز 1
• سایز 1/5
• سایز 2/5
• سایز 4
• سایز 6
• سایز 10
• سایز 16

برای مثال، سرسیم وایرشو دوبل سایز 16 برای سربندی دو سیم افشان با سطح مقطع 16 میلی‌متر مربع در نظر گرفته می‌شود.

دسته‌بندی بر اساس رنگ

در وایرشوهای عایق‌دار، رنگ بخش عایقی می‌تواند به تفکیک و شناسایی سریع‌تر سایزها کمک کند. با این حال، انتخاب وایرشو باید بر اساس سطح مقطع درج‌شده برای محصول انجام شود و رنگ به‌تنهایی معیار کافی برای تعیین سایز نیست.

دسته‌بندی بر اساس ابعاد

وایرشوهای دوبل در سایزهای مختلف از نظر قطر ورودی، طول قسمت فلزی و ابعاد بخش عایقی تفاوت دارند. در وایرشو دوبل سایز 16، به دلیل حجم بیشتر دو هادی، بررسی سازگاری ابعاد قسمت فلزی با ترمینال اهمیت ویژه‌ای دارد.

دسته‌بندی بر اساس نوع کاربرد

• وایرشو دوبل مناسب تابلو برق
• وایرشو دوبل مناسب مدارهای توزیع
• وایرشو دوبل مناسب اتصالات قدرت
• وایرشو دوبل مناسب تجهیزات صنعتی
• وایرشو دوبل مناسب جعبه‌های توزیع
• وایرشو دوبل مناسب برخی تأسیسات الکتریکی

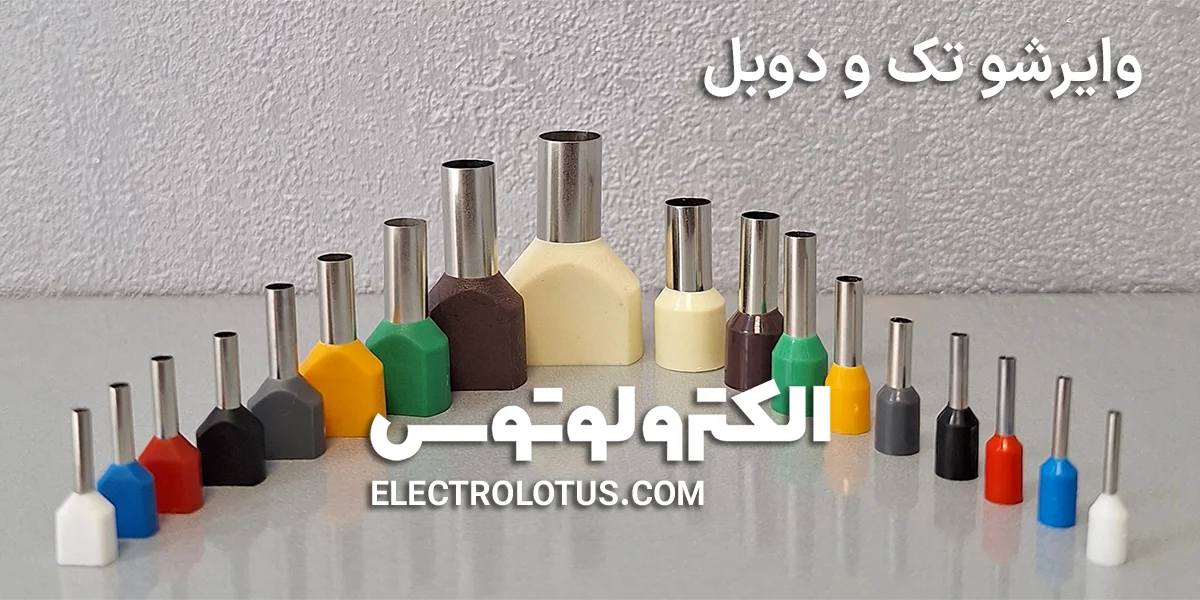

تفاوت سرسیم وایرشو تک و دوبل

سرسیم وایرشو تک برای سربندی یک سیم افشان طراحی شده است، در حالی که وایرشو دوبل برای سربندی هم‌زمان دو سیم افشان در یک سرسیم مشترک مورد استفاده قرار می‌گیرد.

زمانی که تنها یک سیم باید به ترمینال متصل شود، وایرشو تک گزینه مناسب‌تری است. در مقابل، اگر مطابق طراحی مدار دو سیم باید به یک نقطه مشترک متصل شوند و ترمینال نیز امکان پذیرش وایرشو دوبل را داشته باشد، می‌توان از وایرشو دوبل استفاده کرد.

در سایز 16 میلی‌متر مربع، به دلیل حجم بیشتر دو هادی و ابعاد بزرگ‌تر وایرشو دوبل، بررسی ظرفیت ورودی ترمینال اهمیت ویژه‌ای دارد. انتخاب بین وایرشو تک و دوبل باید بر اساس تعداد سیم‌ها، سطح مقطع هر سیم، نوع ترمینال و ساختار مدار انجام شود.

راهنمای خرید سرسیم وایرشو سایز 16 دوبل

برای خرید سرسیم وایرشو سایز 16 دوبل باید به چند نکته مهم توجه کنید تا محصول انتخاب‌شده با سطح مقطع سیم‌ها، نوع ترمینال و شرایط پروژه سازگاری مناسبی داشته باشد.

• سطح مقطع دو سیم را مشخص کنید
  مهم‌ترین نکته در انتخاب وایرشو دوبل، بررسی سطح مقطع هر دو سیم افشان است. سرسیم وایرشو سایز 16 دوبل برای سربندی هم‌زمان دو سیم افشان با سطح مقطع 16 میلی‌متر مربع در نظر گرفته می‌شود. انتخاب سایز نامناسب می‌تواند کیفیت پرس و اتصال نهایی را کاهش دهد.
• به نوع سیم توجه کنید
  وایرشو دوبل برای سربندی هم‌زمان دو سیم افشان طراحی شده است. بنابراین پیش از خرید باید نوع هادی و سطح مقطع هر دو سیم بررسی شود تا با مشخصات وایرشو سازگار باشند.
• کیفیت قسمت فلزی و عایق را بررسی کنید
  قسمت فلزی وایرشو باید ساختاری منظم و یکنواخت داشته باشد و ترک، خوردگی یا تغییر شکل غیرعادی در آن مشاهده نشود. بخش عایقی نیز باید سالم، بدون شکستگی و دارای اتصال مناسب با قسمت فلزی باشد.
• سازگاری با ترمینال را بررسی کنید
  در وایرشو دوبل سایز 16، به دلیل قرار گرفتن دو سیم 16 میلی‌متر مربع در یک سرسیم، ابعاد قسمت فلزی پس از پرس نسبت به وایرشو تک بیشتر است. بنابراین پیش از خرید باید ظرفیت و ابعاد ورودی ترمینال مورد استفاده بررسی شود.
• نوع کاربرد را مشخص کنید
  سرسیم وایرشو سایز 16 دوبل می‌تواند در تابلوهای برق، مدارهای توزیع، اتصالات قدرت، تجهیزات صنعتی و سایر مدارهایی که مطابق طراحی نیاز به اتصال مشترک دو سیم دارند مورد استفاده قرار گیرد.
• تعداد مورد نیاز را برآورد کنید
  پیش از خرید تعداد نقاطی را که نیاز به سربندی مشترک دو سیم دارند مشخص کنید تا تعداد وایرشوی مورد نیاز پروژه دقیق‌تر محاسبه شود.
• از فروشگاه معتبر خرید کنید
  خرید از فروشگاه تخصصی تجهیزات برق به شما کمک می‌کند مشخصات فنی محصول را بهتر بررسی کرده و وایرشوی متناسب با سیم‌ها، ترمینال و شرایط پروژه را انتخاب کنید.

راهنمای نصب سرسیم وایرشو سایز 16 دوبل

نصب صحیح سرسیم وایرشو سایز 16 دوبل باعث می‌شود دو سیم افشان به شکل منظم در یک سرسیم مشترک سربندی شده و برای اتصال به ترمینال آماده شوند. برای ایجاد اتصال مناسب باید از ابزار و قالب پرس متناسب با سایز وایرشو استفاده شود.

مراحل نصب سرسیم وایرشو دوبل

1. انتخاب وایرشوی مناسب: ابتدا مطمئن شوید هر دو سیم افشان دارای سطح مقطع متناسب با وایرشو هستند. برای وایرشو دوبل سایز 16، هر دو سیم باید دارای سطح مقطع 16 میلی‌متر مربع باشند.
2. لخت کردن سیم‌ها: قسمت انتهایی عایق هر دو سیم را با ابزار مناسب جدا کنید. طول قسمت لخت‌شده باید با طول بخش فلزی وایرشو متناسب باشد.
3. بررسی رشته‌های هادی: پس از لخت کردن سیم‌ها مطمئن شوید رشته‌های هادی قطع یا آسیب‌دیده نباشند. تمام رشته‌ها باید سالم باقی بمانند تا سطح مقطع مؤثر هادی کاهش پیدا نکند.
4. قرار دادن دو سیم داخل وایرشو: هر دو سیم را به‌طور کامل داخل ورودی وایرشو دوبل قرار دهید. تمام رشته‌های هادی باید وارد قسمت فلزی شوند و رشته‌ای از اطراف وایرشو بیرون نماند.
5. پرس کردن وایرشو: با استفاده از آچار و قالب پرس مخصوص و متناسب با وایرشو دوبل سایز 16، قسمت فلزی را پرس کنید. فشار پرس باید به‌صورت صحیح و یکنواخت اعمال شود تا سرسیم روی هر دو هادی ثابت شود.
6. بررسی کیفیت پرس: پس از پرس، اتصال را بررسی کنید. وایرشو نباید با کشش معمول از سیم‌ها جدا شود و رشته‌های هادی نیز نباید از قسمت فلزی بیرون زده باشند.
7. بررسی سازگاری با ترمینال: پیش از نصب نهایی مطمئن شوید قسمت پرس‌شده وایرشو بدون فشار یا تغییر شکل غیرعادی داخل ترمینال قرار می‌گیرد.
8. نصب در ترمینال: پس از اطمینان از صحت پرس و سازگاری ابعاد، وایرشو را داخل ترمینال قرار دهید و اتصال را مطابق دستورالعمل تجهیز محکم کنید.

نکات مهم در نصب سرسیم وایرشو سایز 16 دوبل

• از آچار پرس و قالب متناسب با وایرشو دوبل سایز 16 استفاده کنید.
• هر دو سیم باید دارای سطح مقطع مناسب برای وایرشو باشند.
• تمام رشته‌های هادی هر دو سیم باید داخل قسمت فلزی قرار گیرند.
• از قطع یا آسیب‌دیدن رشته‌های هادی هنگام لخت کردن سیم خودداری کنید.
• سیم‌ها را بیش از اندازه مورد نیاز لخت نکنید.
• پرس باید یکنواخت و متناسب با سایز وایرشو انجام شود.
• پس از پرس، استحکام اتصال بررسی شود.
• پیش از نصب نهایی، سازگاری ابعاد وایرشو با ترمینال بررسی شود.
• پیش از شروع کار، مدار باید از منبع برق جدا و بی‌برق بودن آن بررسی شود.
• در پروژه‌های تخصصی یا مدارهای قدرت، نصب باید توسط فرد دارای مهارت و صلاحیت مناسب انجام شود.

اشتباهات رایج هنگام خرید یا نصب وایرشو دوبل

• انتخاب سایز نامناسب برای سطح مقطع سیم‌ها
• استفاده از وایرشو تک برای سربندی هم‌زمان دو سیم
• قرار دادن دو سیم با سطح مقطع نامتناسب داخل وایرشو
• استفاده از آچار یا قالب پرس نامناسب
• پرس کردن در محل نامناسب قسمت فلزی
• لخت کردن بیش از اندازه سیم‌ها
• آسیب زدن به رشته‌های هادی هنگام لخت کردن سیم
• قرار نگرفتن کامل هر دو سیم داخل وایرشو
• استفاده از وایرشوی آسیب‌دیده یا تغییر شکل یافته
• استفاده از وایرشو دوبل در ترمینالی که ظرفیت یا فضای کافی برای پذیرش آن ندارد
• بررسی نکردن استحکام پرس پیش از نصب در ترمینال

چرا خرید سرسیم وایرشو سایز 16 دوبل از الکترولوتوس؟

الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع چسب و بست زیپی، لوله و اتصالات، ترمینال و سرسیم و شینه، دوشاخه و مادگی، سرپیچ، فیش و سوکت، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.

جمع‌بندی

سرسیم وایرشو سایز 16 دوبل برای سربندی هم‌زمان دو سیم افشان با سطح مقطع 16 میلی‌متر مربع و آماده‌سازی آن‌ها جهت اتصال به یک ترمینال مشترک استفاده می‌شود. این محصول با قرار دادن رشته‌های هادی هر دو سیم در یک سرسیم، به اجرای منظم‌تر سیم‌کشی و محافظت بهتر از انتهای سیم‌ها کمک می‌کند.

برای دستیابی به اتصال مناسب باید سایز وایرشو با هر دو سیم تطابق داشته باشد، ترمینال ظرفیت پذیرش وایرشو دوبل سایز 16 را داشته باشد و عملیات پرس نیز با ابزار و قالب مناسب انجام شود. با توجه به ابعاد بیشتر این سایز، بررسی سازگاری وایرشو با ترمینال پیش از نصب اهمیت ویژه‌ای دارد.

اگر برای اتصال مشترک دو سیم افشان 16 میلی‌متر مربع به یک سرسیم دوبل نیاز دارید، می‌توانید مشخصات و قیمت سرسیم وایرشو سایز 16 دوبل را بررسی کرده و متناسب با تعداد مورد نیاز پروژه خود انتخاب مناسبی انجام دهید.
