سرسیم وایرشو دوبل ایران ونوس اصلی
سرسیم وایرشو دوبل ایران ونوس اصلی یکی از قطعات کاربردی در اتصالات الکتریکی است که برای سربندی هم‌زمان دو سیم افشان و آماده‌سازی آن‌ها جهت اتصال به یک ترمینال یا نقطه اتصال مشترک استفاده می‌شود. این نوع وایرشو کمک می‌کند رشته‌های هادی هر دو سیم به‌صورت منظم داخل سرسیم قرار گیرند و از پراکنده شدن آن‌ها در محل اتصال جلوگیری شود.
در تابلوهای برق، مدارهای فرمان، تجهیزات کنترلی، سیستم‌های اتوماسیون و برخی پروژه‌های برق‌کشی، زمانی که لازم باشد دو سیم افشان به یک نقطه مشترک متصل شوند، استفاده از سرسیم وایرشو دوبل می‌تواند به اجرای منظم‌تر سیم‌کشی و محافظت بهتر از انتهای سیم‌ها کمک کند.
بررسی سرسیم وایرشو سایز 4 دوبل ایران ونوس
سرسیم وایرشو سایز 4 دوبل ایران ونوس برای سربندی هم‌زمان دو سیم افشان با سطح مقطع 4 میلی‌متر مربع طراحی شده است. این محصول در مدارهایی کاربرد دارد که مطابق طراحی اتصال، دو سیم باید به یک ترمینال یا نقطه مشترک وارد شوند.
ساختار وایرشو دوبل امکان قرار گرفتن هر دو سیم در یک سرسیم واحد را فراهم می‌کند. پس از قرار دادن سیم‌ها داخل قسمت فلزی، وایرشو با ابزار پرس مناسب فشرده می‌شود تا هر دو هادی به شکل منظم برای اتصال به ترمینال آماده شوند.
با توجه به اینکه وایرشو دوبل سایز 4 پس از پرس ابعاد بیشتری نسبت به وایرشو تک دارد، بررسی سازگاری آن با ورودی ترمینال اهمیت زیادی دارد. بنابراین علاوه بر سطح مقطع سیم‌ها، ابعاد ترمینال و نوع اتصال نیز باید پیش از انتخاب بررسی شود.
ویژگی‌های فنی سرسیم وایرشو سایز 4 دوبل ایران ونوس
- طراحی دوبل
سرسیم وایرشو دوبل دارای ورودی مناسب برای قرار گرفتن هم‌زمان دو سیم افشان است. در مدل سایز 4، این ساختار برای سربندی دو سیم با سطح مقطع 4 میلی‌متر مربع در نظر گرفته می‌شود.
- سربندی هم‌زمان دو سیم
مهم‌ترین ویژگی وایرشو دوبل، امکان قرار دادن دو سیم در یک سرسیم مشترک است. این قابلیت در مدارهایی که نیاز به اتصال یا انشعاب دو سیم در یک نقطه وجود دارد کاربرد دارد.
- جلوگیری از پراکندگی رشته‌های سیم
قرار گرفتن رشته‌های هادی داخل قسمت فلزی وایرشو کمک می‌کند رشته‌های هر دو سیم هنگام اتصال به ترمینال پراکنده نشوند و انتهای سیم‌ها ساختار منظم‌تری داشته باشد.
- قابلیت پرس
پس از قرار دادن دو سیم داخل وایرشو، قسمت فلزی آن با آچار پرس مناسب فشرده می‌شود تا سرسیم به شکل صحیح روی هر دو هادی ثابت شود.
- محافظت از انتهای سیم‌ها
وایرشو می‌تواند از پراکنده شدن یا آسیب دیدن رشته‌های هادی در محل اتصال جلوگیری کرده و انتهای هر دو سیم را برای نصب در ترمینال آماده کند.
- کمک به نظم سیم‌کشی
استفاده از وایرشو دوبل در تابلوهای برق و تجهیزات صنعتی می‌تواند به کاهش تعداد اتصالات جداگانه و اجرای مرتب‌تر سیم‌کشی در نقاطی که دو سیم باید به یک ترمینال متصل شوند کمک کند.
کاربردهای سرسیم وایرشو سایز 4 دوبل ایران ونوس در صنایع و ساختمان
سرسیم وایرشو سایز 4 دوبل ایران ونوس در اتصالاتی کاربرد دارد که نیاز به سربندی هم‌زمان دو سیم افشان با سطح مقطع 4 میلی‌متر مربع وجود داشته باشد.
از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:
- تابلوهای برق: در تابلوهای برق صنعتی و ساختمانی، در صورت نیاز به اتصال دو سیم 4 میلی‌متر مربع به یک ترمینال مشترک و سازگاری ترمینال با این نوع اتصال، می‌توان از وایرشو دوبل سایز 4 استفاده کرد.
- مدارهای توزیع: در برخی مدارهای توزیع که مطابق طراحی نیاز به ایجاد انشعاب از یک نقطه وجود دارد، وایرشو دوبل می‌تواند برای سربندی مشترک دو سیم مورد استفاده قرار گیرد.
- مدارهای فرمان و کنترل: در مدارهای کنترلی که از سیم افشان با سطح مقطع 4 میلی‌متر مربع استفاده می‌شود، در صورت نیاز به اتصال مشترک دو سیم می‌توان از وایرشو دوبل متناسب استفاده کرد.
- تجهیزات صنعتی: در برخی ماشین‌آلات، تابلوهای صنعتی و تجهیزات الکتریکی که دو سیم باید به یک ترمینال مشترک متصل شوند، وایرشو دوبل سایز 4 می‌تواند کاربرد داشته باشد.
- جعبه‌های توزیع و کنترل: در جعبه‌های توزیع و کنترل نیز در صورت سازگاری ترمینال، می‌توان از وایرشو دوبل برای سربندی منظم دو سیم استفاده کرد.
- برق‌کشی ساختمانی: در برخی بخش‌های برق‌کشی ساختمان که از سیم افشان 4 میلی‌متر مربع استفاده می‌شود و طراحی اتصال نیاز به ورود دو سیم به یک ترمینال دارد، وایرشو دوبل سایز 4 قابل استفاده است.
انواع سرسیم وایرشو دوبل ایران ونوس اصلی
سرسیم وایرشو دوبل ایران ونوس بر اساس سطح مقطع سیم، رنگ عایق، ابعاد و نوع کاربرد در سایزهای مختلف عرضه می‌شود. مهم‌ترین معیار انتخاب این محصول، تطابق سایز وایرشو با سطح مقطع هر یک از دو سیم است.
دسته‌بندی بر اساس سایز
هر سایز وایرشو دوبل برای سربندی دو سیم با سطح مقطع مشخص طراحی شده است. بنابراین هنگام انتخاب محصول باید سطح مقطع هر دو سیم به‌طور دقیق بررسی شود.
از سایزهای رایج سرسیم وایرشو دوبل ایران ونوس می‌توان به موارد زیر اشاره کرد:
س
برای مثال، سرسیم وایرشو دوبل سایز 4 برای سربندی دو سیم افشان با سطح مقطع 4 میلی‌متر مربع در نظر گرفته می‌شود.
دسته‌بندی بر اساس رنگ
در وایرشوهای عایق‌دار، رنگ بخش عایقی می‌تواند به تفکیک و شناسایی سریع‌تر سایزها کمک کند. با این حال، انتخاب وایرشو باید بر اساس سطح مقطع درج‌شده برای محصول انجام شود و رنگ به‌تنهایی معیار کافی برای تعیین سایز نیست.
دسته‌بندی بر اساس ابعاد
وایرشوهای دوبل در سایزهای مختلف از نظر قطر ورودی، طول قسمت فلزی و ابعاد بخش عایقی تفاوت دارند. این ابعاد باید علاوه بر سطح مقطع دو سیم، با ساختار و ظرفیت ترمینال مورد استفاده نیز سازگار باشند.
دسته‌بندی بر اساس نوع کاربرد
- وایرشو دوبل مناسب تابلو برق
- وایرشو دوبل مناسب مدارهای توزیع
- وایرشو دوبل مناسب مدارهای فرمان و کنترل
- وایرشو دوبل مناسب تجهیزات صنعتی
- وایرشو دوبل مناسب جعبه‌های توزیع و کنترل
- وایرشو دوبل مناسب برخی اتصالات برق‌کشی ساختمانی
تفاوت سرسیم وایرشو تک و دوبل
سرسیم وایرشو تک برای سربندی یک سیم افشان طراحی شده است، در حالی که وایرشو دوبل برای سربندی هم‌زمان دو سیم افشان در یک سرسیم مشترک مورد استفاده قرار می‌گیرد.
زمانی که تنها یک سیم باید به ترمینال متصل شود، وایرشو تک گزینه مناسب‌تری است. در مقابل، اگر مطابق طراحی مدار دو سیم باید به یک نقطه مشترک متصل شوند و ترمینال نیز امکان پذیرش وایرشو دوبل را داشته باشد، استفاده از وایرشو دوبل می‌تواند انتخاب مناسب‌تری باشد.
در سایز 4 میلی‌متر مربع، به دلیل ابعاد بیشتر هادی‌ها و وایرشوی دوبل، بررسی ظرفیت و ابعاد ورودی ترمینال اهمیت بیشتری دارد. انتخاب بین وایرشو تک و دوبل باید بر اساس تعداد سیم‌ها، سطح مقطع هر سیم، نوع ترمینال و ساختار مدار انجام شود.
راهنمای خرید سرسیم وایرشو سایز 4 دوبل ایران ونوس
برای خرید سرسیم وایرشو سایز 4 دوبل ایران ونوس باید به چند نکته مهم توجه کنید تا محصول انتخاب‌شده با سطح مقطع سیم‌ها، نوع ترمینال و شرایط پروژه سازگاری مناسبی داشته باشد.
- سطح مقطع دو سیم را مشخص کنید: مهم‌ترین نکته در انتخاب وایرشو دوبل، بررسی سطح مقطع هر دو سیم افشان است. سرسیم وایرشو سایز 4 دوبل برای سربندی هم‌زمان دو سیم افشان با سطح مقطع 4 میلی‌متر مربع در نظر گرفته می‌شود. استفاده از سایز نامناسب می‌تواند کیفیت پرس و اتصال نهایی را کاهش دهد.
- به نوع سیم توجه کنید: وایرشو دوبل برای سربندی هم‌زمان دو سیم افشان طراحی شده است. بنابراین پیش از خرید باید نوع هادی و سطح مقطع هر دو سیم بررسی شود تا با مشخصات وایرشو سازگار باشند.
- اصالت محصول را بررسی کنید: هنگام خرید سرسیم وایرشو دوبل ایران ونوس بهتر است مشخصات درج‌شده روی محصول و بسته‌بندی را بررسی کنید. خرید از فروشنده معتبر می‌تواند اطمینان بیشتری از نظر اصالت و کیفیت ساخت کالا ایجاد کند.
- کیفیت قسمت فلزی و عایق را بررسی کنید: قسمت فلزی وایرشو باید دارای ساختار منظم و یکنواخت باشد و ترک، خوردگی یا تغییر شکل غیرعادی در آن مشاهده نشود. بخش عایقی نیز باید سالم و بدون شکستگی یا آسیب ظاهری باشد.
- سازگاری با ترمینال را بررسی کنید: در وایرشو دوبل سایز 4، به دلیل قرار گرفتن دو سیم 4 میلی‌متر مربع در یک سرسیم، ابعاد قسمت فلزی پس از پرس نسبت به وایرشو تک بیشتر است. بنابراین پیش از خرید باید مطمئن شوید ترمینال مورد استفاده ظرفیت و فضای کافی برای پذیرش وایرشو دوبل را دارد.
- نوع کاربرد را مشخص کنید: سرسیم وایرشو سایز 4 دوبل می‌تواند در تابلوهای برق، مدارهای توزیع، تجهیزات کنترلی، برخی مدارهای فرمان و تجهیزات صنعتی که نیاز به اتصال مشترک دو سیم دارند مورد استفاده قرار گیرد. انتخاب نهایی باید بر اساس طراحی مدار و مشخصات ترمینال انجام شود.
- تعداد مورد نیاز را برآورد کنید: پیش از خرید، تعداد نقاطی را که نیاز به اتصال مشترک دو سیم دارند مشخص کنید تا بتوانید تعداد وایرشوی مورد نیاز پروژه را دقیق‌تر محاسبه کنید.
- از فروشگاه معتبر خرید کنید: خرید از فروشگاه تخصصی تجهیزات برق به شما کمک می‌کند مشخصات فنی محصول را بهتر بررسی کرده و وایرشوی متناسب با سیم‌ها و شرایط پروژه را انتخاب کنید.
راهنمای نصب سرسیم وایرشو سایز 4 دوبل ایران ونوس
نصب صحیح سرسیم وایرشو سایز 4 دوبل ایران ونوس باعث می‌شود دو سیم افشان به شکل منظم در یک سرسیم مشترک سربندی شده و برای اتصال به ترمینال آماده شوند. برای ایجاد اتصال مناسب باید از ابزار پرس متناسب با سایز وایرشو استفاده شود.
مراحل نصب سرسیم وایرشو دوبل
- انتخاب وایرشوی مناسب: ابتدا مطمئن شوید هر دو سیم افشان دارای سطح مقطع متناسب با وایرشو هستند. برای وایرشو دوبل سایز 4، هر دو سیم باید دارای سطح مقطع 4 میلی‌متر مربع باشند.
- لخت کردن سیم‌ها: قسمت انتهایی عایق هر دو سیم را با ابزار مناسب جدا کنید. طول قسمت لخت‌شده باید با طول بخش فلزی وایرشو تناسب داشته باشد.
- بررسی رشته‌های هادی: پس از لخت کردن سیم‌ها، مطمئن شوید رشته‌های هادی قطع یا آسیب‌دیده نباشند. کاهش تعداد رشته‌های هادی می‌تواند سطح مقطع مؤثر سیم را کاهش دهد.
- قرار دادن دو سیم داخل وایرشو: هر دو سیم را به‌طور کامل داخل ورودی وایرشو دوبل قرار دهید. تمام رشته‌های هادی باید وارد قسمت فلزی شوند و رشته‌ای از اطراف وایرشو بیرون نماند.
- پرس کردن وایرشو: با استفاده از آچار پرس مخصوص و متناسب با وایرشو دوبل سایز 4، قسمت فلزی را پرس کنید. ابزار و قالب پرس باید برای سطح مقطع مورد نظر مناسب باشند تا فشار به‌صورت صحیح روی وایرشو اعمال شود.
- بررسی کیفیت پرس: پس از پرس، اتصال را بررسی کنید. وایرشو نباید با کشش معمول از سیم‌ها جدا شود و رشته‌های هادی نیز نباید از قسمت فلزی بیرون زده باشند.
- بررسی سازگاری با ترمینال: پیش از نصب نهایی بررسی کنید که قسمت پرس‌شده وایرشو به‌طور کامل و بدون فشار غیرعادی داخل ترمینال قرار می‌گیرد.
- نصب در ترمینال: پس از اطمینان از صحت پرس و سازگاری ابعاد، وایرشو را داخل ترمینال قرار دهید و اتصال را مطابق دستورالعمل تجهیز محکم کنید.
نکات مهم در نصب سرسیم وایرشو سایز 4 دوبل ایران ونوس
- از آچار پرس مخصوص وایرشو و متناسب با سایز استفاده کنید.
- هر دو سیم باید دارای سطح مقطع مناسب برای وایرشو باشند.
- تمام رشته‌های هادی هر دو سیم باید داخل قسمت فلزی قرار گیرند.
- از آسیب زدن یا قطع کردن رشته‌های هادی هنگام لخت کردن سیم خودداری کنید.
- سیم‌ها را بیش از اندازه مورد نیاز لخت نکنید.
- پرس باید یکنواخت و متناسب با سایز وایرشو انجام شود.
- پس از پرس، استحکام اتصال بررسی شود.
- پیش از نصب، سازگاری ابعاد وایرشوی پرس‌شده با ترمینال بررسی شود.
- پیش از شروع کار، مدار باید از منبع برق جدا و بی‌برق بودن آن بررسی شود.
- در پروژه‌های تخصصی یا مدارهای حساس، عملیات نصب باید توسط فرد دارای مهارت کافی انجام شود.
اشتباهات رایج هنگام خرید یا نصب وایرشو دوبل
- انتخاب سایز نامناسب برای سطح مقطع سیم‌ها
- استفاده از وایرشو تک برای سربندی هم‌زمان دو سیم
- قرار دادن دو سیم با سطح مقطع نامتناسب داخل یک وایرشو دوبل
- استفاده از آچار یا قالب پرس نامناسب
- پرس کردن در محل نامناسب قسمت فلزی
- لخت کردن بیش از اندازه سیم‌ها
- آسیب زدن به رشته‌های هادی هنگام لخت کردن سیم
- قرار نگرفتن کامل هر دو سیم داخل وایرشو
- استفاده از وایرشوی آسیب‌دیده یا تغییر شکل یافته
- استفاده از وایرشو دوبل در ترمینالی که فضای کافی برای پذیرش آن ندارد
- بررسی نکردن استحکام پرس پیش از نصب در ترمینال
چگونه اصالت سرسیم وایرشو سایز 4 دوبل ایران ونوس را بررسی کنیم؟
تشخیص قطعی اصالت سرسیم تنها با بررسی ظاهر محصول همیشه امکان‌پذیر نیست، اما توجه به چند مورد می‌تواند احتمال خرید محصول نامعتبر را کاهش دهد.

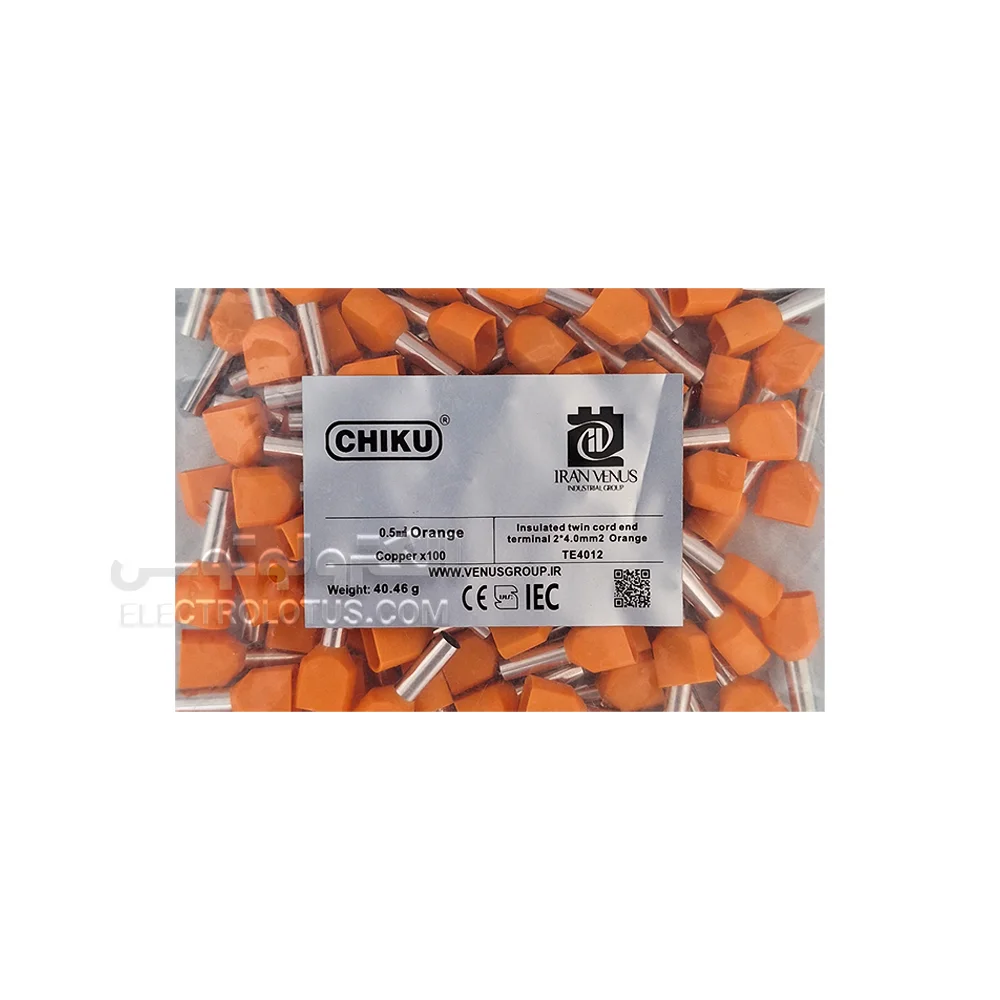

- بسته‌بندی محصول
نام برند، سایز محصول، اطلاعات درج‌شده روی بسته‌بندی و کیفیت کلی چاپ را بررسی کنید. مشخصات محصول باید خوانا و بسته‌بندی سالم باشد.
- یکنواختی ساخت
وایرشوهای موجود در یک بسته باید از نظر ابعاد و شکل ظاهری یکنواخت باشند. تفاوت محسوس میان قطعات، تغییر شکل غیرعادی یا وجود شکستگی می‌تواند نشان‌دهنده کیفیت نامناسب محصول باشد.
- کیفیت قسمت فلزی
قسمت فلزی باید دارای فرم منظم باشد و ترک، خوردگی، لبه‌های غیرعادی یا آسیب ظاهری محسوس در آن مشاهده نشود.
- کیفیت عایق
بخش عایقی باید سالم، یکنواخت و بدون ترک یا شکستگی باشد و اتصال آن با قسمت فلزی نیز حالت غیرعادی نداشته باشد.
- تطابق مشخصات
سایز درج‌شده روی محصول یا بسته‌بندی باید با کالای مورد نیاز مطابقت داشته باشد. سرسیم وایرشو دوبل سایز 4 برای سربندی دو سیم افشان با سطح مقطع 4 میلی‌متر مربع در نظر گرفته می‌شود.
- خرید از فروشنده معتبر
یکی از مهم‌ترین روش‌ها برای کاهش احتمال خرید محصول نامعتبر، تهیه سرسیم وایرشو ایران ونوس از فروشگاه یا فروشنده معتبر تجهیزات برق است.
چرا خرید سرسیم وایرشو سایز 4 دوبل ایران ونوس از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع چسب و بست زیپی، لوله و اتصالات، ترمینال و سرسیم و شینه، دوشاخه و مادگی، سرپیچ، فیش و سوکت، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
سرسیم وایرشو سایز 4 دوبل ایران ونوس برای سربندی هم‌زمان دو سیم افشان با سطح مقطع 4 میلی‌متر مربع و آماده‌سازی آن‌ها برای اتصال به یک ترمینال مشترک استفاده می‌شود. این محصول با قرار دادن رشته‌های هادی هر دو سیم در یک سرسیم، به اجرای منظم‌تر سیم‌کشی و محافظت بهتر از انتهای سیم‌ها کمک می‌کند.
برای دستیابی به اتصال مناسب باید سایز وایرشو با هر دو سیم تطابق داشته باشد، ترمینال ظرفیت پذیرش وایرشو دوبل سایز 4 را داشته باشد و عملیات پرس نیز با ابزار مناسب انجام شود. به دلیل ابعاد بیشتر وایرشو دوبل در این سطح مقطع، بررسی سازگاری آن با ترمینال پیش از نصب اهمیت ویژه‌ای دارد.
اگر برای اتصال مشترک دو سیم افشان 4 میلی‌متر مربع به یک سرسیم دوبل نیاز دارید، می‌توانید مشخصات و قیمت سرسیم وایرشو سایز 4 دوبل ایران ونوس را بررسی کرده و متناسب با تعداد مورد نیاز پروژه خود انتخاب مناسبی انجام دهید.
