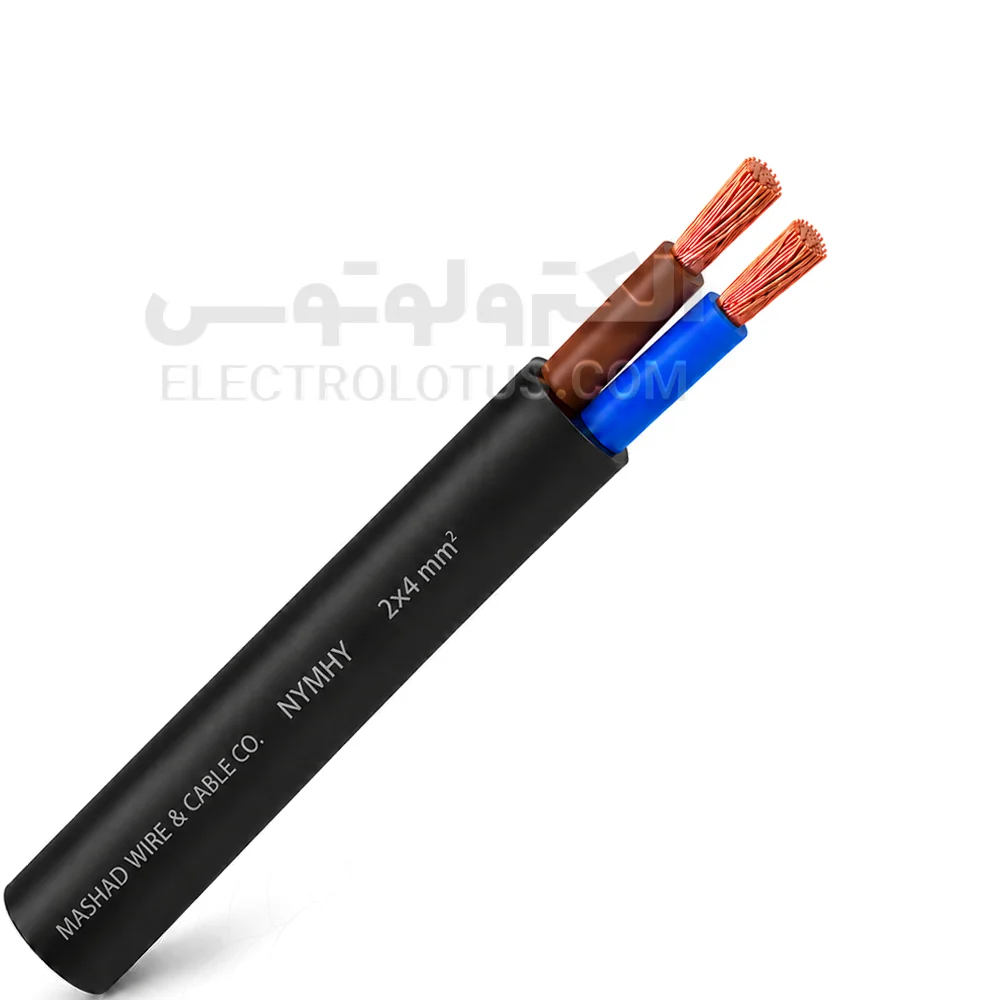

معرفی کابل افشان 2 در 4 سیم و کابل مشهد
کابل افشان 2 در 4 سیم و کابل مشهد یک کابل انعطاف‌پذیر دورشته با ساختار فنی 2×4 میلی‌مترمربع است. عدد 2 تعداد هادی‌های کابل و عدد 4 سطح مقطع اسمی هر هادی را بر حسب میلی‌مترمربع نشان می‌دهد.
هر هادی از مجموعه‌ای از مفتول‌های مسی نازک و آنیل‌شده تشکیل می‌شود و در کلاس هادی 5 قرار می‌گیرد. هر رشته دارای عایق PVC مستقل است و هر دو رشته عایق‌شده داخل یک غلاف بیرونی مشترک PVC قرار دارند.
طبق جدول فنی رسمی مشهد، هادی هر رشته کابل 2×4 از 56 مفتول مسی با قطر اسمی 0/29 میلی‌متر تشکیل می‌شود. ضخامت اسمی عایق هر رشته 0/8 میلی‌متر، ضخامت اسمی غلاف 1/1 میلی‌متر و قطر خارجی کابل بین 9/7 تا 12/1 میلی‌متر است. وزن نامی این کابل 182 کیلوگرم در کیلومتر است که معادل حدود 182 گرم در هر متر و 18/2 کیلوگرم برای 100 متر کابل، بدون محاسبه لفاف و بسته‌بندی، خواهد بود.
حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 4/95 اهم بر کیلومتر است. جدول مشهد برای این مدل جریان مرجع 36 آمپر را در دمای 25 درجه سانتی‌گراد ثبت کرده است. کابل 2×4 در رده 60227 IEC 53 و ولتاژ نامی 450/750 ولت قرار دارد.
این محصول در خانواده کابل‌های افشان NYMHY مشهد قرار می‌گیرد. ساختار این خانواده شامل هادی مسی آنیل‌شده کلاس 5، عایق PVC نوع D و غلاف PVC نوع ST5 است. مشهد کابل‌های NYMHY را برای تغذیه وسایل و تجهیزات برقی قابل‌حمل در منازل، ادارات و محیط‌های خشک و دور از تنش مکانیکی معرفی می‌کند.
کابل افشان 2×4 فقط دو هادی دارد و فاقد رشته ارت مستقل است. بنابراین برای وسیله یا مداری که به هادی حفاظتی نیاز دارد، کابل سه‌رشته یا محصول دیگری با رشته ارت مناسب انتخاب شود.
ویژگی‌های کابل افشان 2 در 4 سیم و کابل مشهد
- دو هادی مستقل 4 میلی‌مترمربعی: کابل دارای دو مسیر الکتریکی مستقل است و سطح مقطع هر هادی 4 میلی‌مترمربع است. سطح مقطع دو رشته برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمی‌شود.
- هادی مسی افشان کلاس 5: هر هادی از 56 مفتول مسی با قطر اسمی 0/29 میلی‌متر تشکیل می‌شود. این ساختار نسبت به هادی مفتولی هم‌سطح‌مقطع انعطاف بیشتری ایجاد می‌کند. عدد 5 در عبارت کلاس هادی 5 به معنی پنج‌رشته‌بودن کابل، درجه کیفیت یا میزان خلوص مس نیست و فقط نوع ساختار و انعطاف هادی را مشخص می‌کند.
- عایق مستقل هر رشته: هر هادی دارای عایق PVC نوع D با ضخامت اسمی 0/8 میلی‌متر است. عایق داخلی دو مسیر الکتریکی را از یکدیگر جدا می‌کند.
- غلاف بیرونی مشترک: دو رشته عایق‌شده داخل غلاف PVC نوع ST5 قرار می‌گیرند. ضخامت اسمی غلاف این سایز 1/1 میلی‌متر است. وجود غلاف بیرونی نسبت به سیم نایلون بدون غلاف، حفاظت بیشتری ایجاد می‌کند؛ اما کابل برای دفن مستقیم، غوطه‌وری در آب یا نصب آزاد و بدون حفاظت در فضای باز طراحی نشده است.
- کد فنی NYMHY: کد NYMHY برای کابل انعطاف‌پذیر دارای هادی مسی، عایق PVC و غلاف PVC استفاده می‌شود. این کد محصول را از سیم نایلون NYZ، کابل کیسه‌ای NYLHY و سیم افشان تک‌رشته NYAF متمایز می‌کند.
- قطر خارجی 9/7 تا 12/1 میلی‌متر: قطر نهایی کابل می‌تواند در محدوده مجاز تولید تغییر کند. برای انتخاب گلند، بست، ورودی دستگاه یا فضای عبور بهتر است حداکثر قطر 12/1 میلی‌متر در نظر گرفته شود.
- وزن نامی 182 گرم در متر: وزن تقریبی 100 متر کابل بدون بسته‌بندی حدود 18/2 کیلوگرم است. اختلاف جزئی تولید و وزن لفاف طبیعی است، اما اختلاف محسوس باید از نظر متراژ، سطح مقطع یا مشخصات محصول بررسی شود.
- مقاومت هادی 4/95 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 4/95 اهم بر کیلومتر است. مقاومت واقعی هادی با افزایش دما بیشتر می‌شود.
- ولتاژ نامی 450/750 ولت: کابل 2×4 در رده 60227 IEC 53 و ولتاژ نامی 450/750 ولت قرار دارد. ولتاژ نامی به‌تنهایی مناسب‌بودن کابل برای یک دستگاه را مشخص نمی‌کند.
- فاقد رشته ارت: این کابل فقط دو هادی دارد. برای دستگاه یا مداری که به هادی حفاظتی نیاز دارد، کابل سه‌رشته مناسب انتخاب شود.
نکته مهم درباره جریان مجاز
کابل 2×4 جریان مرجع 36 آمپر را در دمای محیط 25 درجه سانتی‌گراد درج شده است. این عدد ظرفیت قطعی کابل در تمام شرایط نصب نیست.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- طول کابل
- افت ولتاژ مجاز
- دمای محیط
- روش نصب کابل
- عبور کابل داخل لوله یا داکت
- تعداد کابل‌های کنار یکدیگر
- جمع‌شدن کابل به شکل حلقه
- نوع و توان مصرف‌کننده
- جریان راه‌اندازی دستگاه
- کیفیت دوشاخه، پریز و ترمینال
- شرایط تهویه
- نوع و ظرفیت وسیله حفاظتی
هرچه طول کابل بیشتر شود، افت ولتاژ و تلفات مسیر افزایش پیدا می‌کند. کابل جمع‌شده نیز گرما را سخت‌تر دفع می‌کند. به همین دلیل نباید فقط با مشاهده عدد 36 آمپر، کابل را برای هر مصرف‌کننده‌ای مناسب دانست.
کاربردهای کابل افشان 2 در 4 سیم و کابل مشهد
- اتصال برخی تجهیزات برقی با جریان محاسبه‌شده
- ساخت کابل رابط اختصاصی با طول مشخص
- تغذیه بعضی تجهیزات دو‌عایقه فاقد نیاز به ارت
- اتصال برخی تجهیزات خانگی یا اداری پس از بررسی جریان
- اتصال برخی تجهیزات کارگاهی سبک
- اتصالات داخل محیط‌های خشک و محافظت‌شده
- کابل‌کشی داخل بعضی تجهیزات
- مدارهای آموزشی و آزمایشگاهی
- تغذیه برخی تجهیزات الکترونیکی و الکترومکانیکی
- جایگزینی کابل NYMHY هم‌سایز در تجهیزات موجود
- عبور از داکت یا مسیر محافظت‌شده دارای فضای کافی
- اتصال برخی دستگاه‌های تک‌فاز فقط پس از محاسبه فنی
استفاده برای پمپ، موتور، ابزار برقی، یخچال، فریزر یا وسیله گرمایشی فقط زمانی صحیح است که جریان نامی، جریان راه‌اندازی، طول کابل، افت ولتاژ، نیاز به ارت و شرایط اتصال بررسی شده باشند.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- مدار سه‌سیمه دارای فاز، نول و ارت
- ورودی اصلی ساختمان یا تابلو بدون طراحی فنی
- بخاری، هیتر و وسیله گرمایشی بدون محاسبه
- آب‌گرم‌کن، اجاق یا فر برقی پرقدرت
- پمپ و موتور بدون بررسی جریان راه‌اندازی
- کولر گازی بدون محاسبه فنی
- چندراهی عمومی با بار نامشخص
- رابط بسیار بلند بدون محاسبه افت ولتاژ
- دفن مستقیم در خاک
- تماس دائمی یا غوطه‌وری در آب
- نصب آزاد و بدون حفاظت در فضای باز
- تابش طولانی نور خورشید
- محیط دارای مواد خورنده
- مسیر دارای له‌شدگی یا سایش شدید
- زنجیر کابل و حرکت صنعتی پیوسته
- استفاده از کابل دارای عایق یا غلاف آسیب‌دیده
مزایای کابل افشان 2 در 4 سیم و کابل مشهد
- سطح مقطع مناسب برای بعضی مدارهای نسبتاً پرجریان: مدل 2×4 نسبت به کابل‌های 2×1/5 و 2×2/5 سطح مقطع بیشتری دارد و در طول و شرایط یکسان، مقاومت و افت ولتاژ کمتری ایجاد می‌کند.
- انعطاف‌پذیری مناسب: هادی کلاس 5 باعث می‌شود کابل نسبت به مدل مفتولی هم‌سایز آسان‌تر خم شود و برای تجهیزات و مسیرهای دارای تغییر جهت مناسب‌تر باشد.
- وجود غلاف بیرونی: غلاف PVC مشترک از عایق رشته‌های داخلی در برابر تماس و سایش معمول محافظت می‌کند.
- دو مسیر الکتریکی در یک کابل: دو هادی می‌توانند برای فاز و نول یا دو قطب مستقل استفاده شوند؛ مشروط بر اینکه مدار به رشته ارت نیاز نداشته باشد.
- قابلیت عرضه متری یا حلقه‌ای: بسته به پیشنهاد فروشنده، امکان تهیه مقدار محدود یا حلقه کامل وجود دارد.
تفاوت کابل افشان 2×4 با کابل افشان 2×2/5
سطح مقطع هر هادی در مدل 4 حدود 60 درصد بیشتر از مدل 2/5 است. در طول و شرایط یکسان، کابل 2×4 مقاومت و افت ولتاژ کمتری ایجاد می‌کند.
طبق جدول مشهد، کابل 2×2/5 حدود 131 گرم در متر وزن دارد و قطر خارجی آن بین 8/4 تا 10/6 میلی‌متر است. کابل 2×4 حدود 182 گرم در متر وزن دارد و قطر خارجی آن بین 9/7 تا 12/1 میلی‌متر قرار می‌گیرد.
اگر محاسبات سایز 2/5 را کافی نشان دهند، انتخاب مدل 4 می‌تواند هزینه، وزن و فضای نصب را بدون ضرورت افزایش دهد. اگر مدار به سایز 4 نیاز داشته باشد، کابل 2×2/5 جایگزین مناسبی نیست.

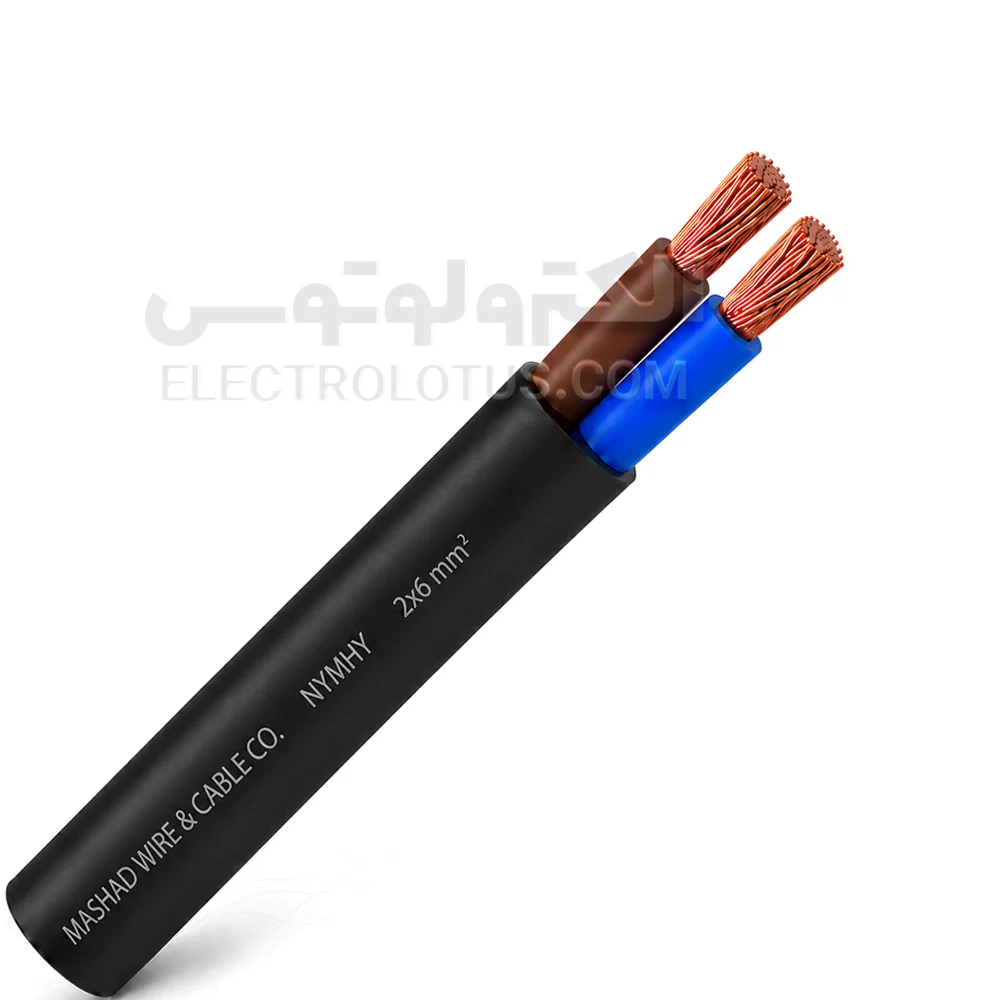

تفاوت کابل افشان 2×4 با کابل افشان 2×6
کابل 2×6 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت و افت ولتاژ کمتری ایجاد می‌کند. در مقابل، قطورتر، سنگین‌تر و گران‌تر است.
انتخاب میان سایزهای 4 و 6 باید بر اساس جریان، طول مسیر، افت ولتاژ، شرایط نصب و مشخصات وسیله حفاظتی انجام شود.
تفاوت کابل افشان 2×4 با کابل افشان 3×4
کابل 2×4 فقط دو هادی دارد و فاقد رشته ارت مستقل است. کابل 3×4 سه هادی دارد و می‌تواند برای فاز، نول و ارت استفاده شود.
برای دستگاهی که اتصال زمین آن الزامی است، کابل 3×4 انتخاب مناسب‌تری خواهد بود.
راهنمای نصب
- برق مدار را به‌طور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازه‌گیری مناسب کنترل کنید.
- جریان نامی و حداکثر جریان مصرف‌کننده را بررسی کنید.
- جریان راه‌اندازی دستگاه را در نظر بگیرید.
- طول کابل و افت ولتاژ مسیر را محاسبه کنید.
- نیاز یا عدم نیاز دستگاه به ارت را مشخص کنید.
- کابل را در محیط خشک و محافظت‌شده نصب کنید.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- ظرفیت داکت، گلند یا ورودی برای قطر حداکثر 12/1 میلی‌متر بررسی شود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- هنگام برداشتن غلاف، عایق رشته‌های داخلی آسیب نبیند.
- عایق هر هادی با سیم‌لخت‌کن مناسب سایز 4 برداشته شود.
- مفتول‌های مسی قطع یا ضعیف نشوند.
- برای ترمینال پیچی از وایرشوی 4 میلی‌مترمربع استفاده شود.
- تمام مفتول‌ها داخل وایرشو یا ترمینال قرار گیرند.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه با مهارکننده کشش ثابت شود.
- وزن یا کشش کابل به ترمینال منتقل نشود.
- کابل زیر پایه، پیچ یا لبه بدنه له نشود.
- کابل رابط هنگام باردهی طولانی به‌صورت حلقه بسته باقی نماند.
- پیش از راه‌اندازی، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از روشن‌کردن دستگاه، کابل، دوشاخه و محل اتصال از نظر گرم‌شدن غیرعادی کنترل شوند.
راهنمای خرید
- ساختار کابل را بررسی کنید:
محصول باید دارای دو هادی باشد و سطح مقطع هر هادی 4 میلی‌مترمربع باشد. ساختار صحیح آن 2×4 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYZ، NYLHY و NYAF مربوط به محصولات دیگری هستند.
- وزن را بررسی کنید:
وزن نامی هر متر حدود 182 گرم و وزن 100 متر بدون بسته‌بندی حدود 18/2 کیلوگرم است.
- قطر خارجی را کنترل کنید:
قطر خارجی کابل باید بین 9/7 تا 12/1 میلی‌متر باشد. برای انتخاب گلند یا ورودی تجهیزات، حداکثر قطر در نظر گرفته شود.
- چاپ روی کابل را بررسی کنید:
نام سیم و کابل مشهد، ساختار 2×4، ولتاژ نامی، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- تعداد رشته‌ها را بررسی کنید:
این کابل رشته ارت ندارد. برای وسیله‌ای که به اتصال زمین نیاز دارد، کابل سه‌رشته انتخاب شود.
- سلامت غلاف را کنترل کنید:
غلاف نباید ترک‌خورده، بریده، سوخته، له‌شده، چسبناک یا بیش از حد خشک باشد.
- واحد فروش را بررسی کنید:
قیمت ممکن است برای یک متر یا حلقه کامل ثبت شده باشد. واحد فروش کنار قیمت هر پیشنهاد مشخص است.
- جریان را فقط از روی سایز حدس نزنید:
عدد مرجع 36 آمپر برای تمام شرایط نصب معتبر نیست. طول کابل، دمای محیط، روش نصب و نوع مصرف‌کننده باید بررسی شوند.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل افشان 2 در 4 سیم و کابل مشهد یک کابل دورشته انعطاف‌پذیر با هادی مسی کلاس 5، عایق PVC نوع D و غلاف PVC نوع ST5 است. ساختار فنی محصول 2×4 میلی‌مترمربع و کد آن NYMHY است.
طبق جدول رسمی مشهد، هر هادی از 56 مفتول 0/29 میلی‌متری تشکیل می‌شود. ضخامت عایق هر رشته 0/8 میلی‌متر، ضخامت غلاف 1/1 میلی‌متر، قطر خارجی 9/7 تا 12/1 میلی‌متر، وزن هر متر 182 گرم و حداکثر مقاومت هادی 4/95 اهم بر کیلومتر است.
عدد 36 آمپر فقط جریان مرجع جدول در دمای 25 درجه است. ظرفیت واقعی کابل به طول مسیر، روش نصب، دمای محیط، افت ولتاژ، تجمع کابل‌ها و نوع مصرف‌کننده بستگی دارد.
این کابل فاقد رشته ارت است و برای دستگاه‌هایی که نیازمند اتصال زمین هستند باید کابل سه‌رشته مناسب انتخاب شود.
