کابل افشان 3 در 4 مشهد

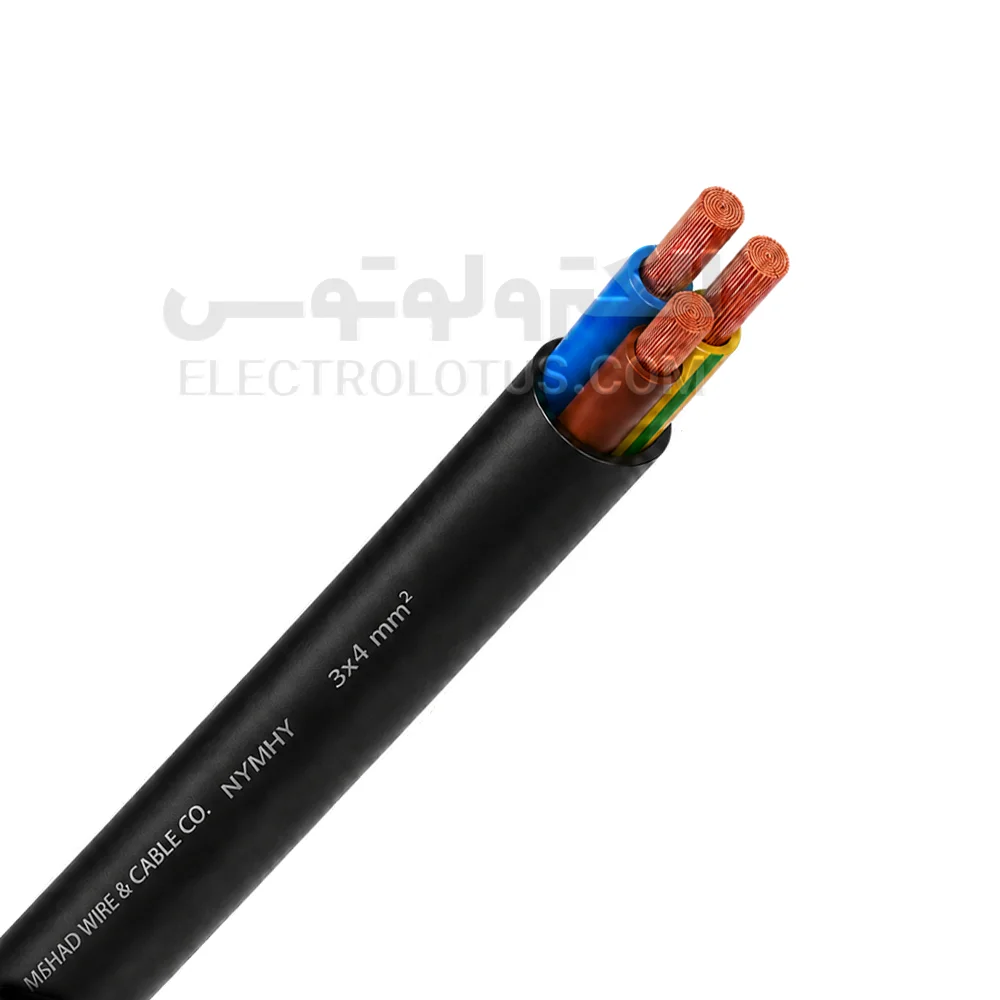

کابل افشان 3 در 4 مشهد یک کابل مسی انعطاف‌پذیر سه‌رشته با ساختار 3×4 میلی‌مترمربع است. این ساختار یعنی کابل دارای سه هادی مستقل بوده و سطح مقطع اسمی هر هادی 4 میلی‌مترمربع است.
هادی‌های کابل از مس آنیل‌شده افشان کلاس 5 ساخته شده‌اند. هر هادی از 56 مفتول مسی با قطر 0/29 میلی‌متر تشکیل می‌شود. ساختار چندمفتولی هادی باعث انعطاف بیشتر کابل نسبت به نمونه‌های دارای هادی خشک هم‌سطح‌مقطع می‌شود و نصب آن را در مسیرهای دارای خم و هنگام اتصال به تجهیزات آسان‌تر می‌کند.
هر سه هادی دارای عایق مستقل PVC هستند و مجموعه رشته‌ها داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرد. کد این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
کابل 3×4 با ولتاژ نامی 450/750 ولت در رده 60227 IEC 53 قرار دارد. این سایز نسبت به کابل‌های 3×1/5 و 3×2/5 مقاومت الکتریکی کمتری دارد و برای مدارهایی مناسب است که جریان مصرفی، طول مسیر و افت ولتاژ استفاده از سطح مقطع 4 میلی‌مترمربع را تأیید کنند.
ویژگی‌های کابل افشان 3 در 4 مشهد
- سه هادی 4 میلی‌مترمربعی: این کابل دارای سه هادی مستقل است و سطح مقطع هر هادی 4 میلی‌مترمربع است. سه‌رشته‌بودن کابل امکان استفاده در مدارهایی را فراهم می‌کند که به سه مسیر رسانای مستقل نیاز دارند.
- هادی مسی افشان کلاس 5: هر هادی از 56 مفتول مسی با قطر 0/29 میلی‌متر تشکیل شده است. این ساختار انعطاف کابل را نسبت به هادی‌های خشک افزایش می‌دهد و اتصال آن به تجهیزات، تابلوها و ترمینال‌ها را آسان‌تر می‌کند.
- عایق و غلاف PVC: هر هادی دارای عایق مستقل PVC است و سه رشته داخل یک غلاف بیرونی PVC قرار دارند. این ساختار علاوه بر جداسازی الکتریکی هادی‌ها، از مجموعه داخلی کابل در برابر تماس و سایش معمول محافظت می‌کند.
- قطر خارجی 10/3 تا 12/8 میلی‌متر: قطر خارجی کابل در محدوده 10/3 تا 12/8 میلی‌متر است. هنگام انتخاب گلند، بست، ورودی دستگاه، لوله یا داکت باید این ابعاد در نظر گرفته شوند.
- وزن حدود 225 گرم در متر: وزن هر متر کابل حدود 225 گرم است. بنابراین وزن 100 متر کابل بدون احتساب بسته‌بندی تقریباً 22/5 کیلوگرم خواهد بود.
- مقاومت هادی 4/95 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 4/95 اهم بر کیلومتر است. مقاومت کمتر نسبت به سایزهای کوچک‌تر باعث کاهش افت ولتاژ در طول و شرایط یکسان می‌شود.
- ولتاژ نامی 450/750 ولت: کابل افشان 3×4 در رده 450/750 ولت قرار دارد و برای کاربردهایی انتخاب می‌شود که مشخصات الکتریکی و شرایط نصب با این رده ولتاژی هماهنگ باشند.
- جریان مرجع 36 آمپر: جریان مرجع این سایز 36 آمپر است. این مقدار نباید به‌عنوان ظرفیت قطعی کابل در تمام شرایط نصب در نظر گرفته شود.
- ظرفیت واقعی کابل می‌تواند با توجه به طول مسیر، دمای محیط، روش نصب، تعداد کابل‌های کنار یکدیگر، شرایط تهویه، نوع بار و افت ولتاژ تغییر کند.
کاربردهای کابل افشان 3×4 مشهد
- اتصال برخی تجهیزات برقی
- تجهیزات کارگاهی
- اتصال برخی تابلوهای برق
- کابل تغذیه برخی دستگاه‌ها
- اتصال بعضی پمپ‌ها پس از محاسبه جریان
- اتصال بعضی موتورهای کوچک پس از بررسی جریان راه‌اندازی
- برخی تجهیزات صنعتی سبک
- تجهیزات الکترومکانیکی
- اتصال برخی اینورترها
- کابل‌کشی داخل بعضی ماشین‌آلات
- کابل رابط تجهیزات با جریان و طول مشخص
- مسیرهای خشک و محافظت‌شده
- مدارهایی که به سه هادی 4 میلی‌مترمربعی نیاز دارند
- جایگزینی کابل 3×4 در تجهیزی که همین سایز برای آن تعیین شده است
موارد استفاده نامناسب
- دفن مستقیم در خاک
- غوطه‌وری دائمی در آب
- نصب بدون حفاظت در فضای باز
- محیط دارای ضربه یا سایش شدید
- استفاده به‌جای کابل قدرت 0/6_1 کیلوولت بدون بررسی
- موتور بدون بررسی جریان راه‌اندازی
- پمپ بدون محاسبه جریان و افت ولتاژ
- دستگاه جوش بدون بررسی جریان ورودی
- تجهیزات پرمصرف بدون محاسبه فنی
- برق ورودی بدون بررسی ظرفیت مدار
- استفاده با دوشاخه، پریز یا ترمینال نامتناسب
- کابل‌کشی طولانی بدون محاسبه افت ولتاژ
جریان کابل افشان 3×4
جریان مرجع کابل 3×4 برابر 36 آمپر است، اما این عدد برای مقایسه فنی استفاده می‌شود و نباید برای تمام شرایط نصب به‌عنوان ظرفیت قطعی کابل در نظر گرفته شود.
دمای محیط، عبور کابل از لوله یا داکت، قرارگرفتن چند کابل کنار یکدیگر، شرایط تهویه و طول مسیر روی ظرفیت واقعی کابل اثر دارند.
افت ولتاژ نیز باید جداگانه بررسی شود. در مسیرهای طولانی ممکن است محدودیت افت ولتاژ باعث شود استفاده از سطح مقطع بزرگ‌تر ضروری باشد، حتی اگر کابل از نظر حرارتی پاسخ‌گو باشد.
تفاوت کابل 3×4 با 3×2/5
سطح مقطع هر هادی در کابل 3×4 حدود 60 درصد بیشتر از مدل 3×2/5 است.
مقاومت هادی کابل 3×4 برابر 4/95 اهم بر کیلومتر است، درحالی‌که مقاومت هادی سایز 3×2/5 برابر 7/98 اهم بر کیلومتر است.
در طول و شرایط یکسان، مدل 3×4 افت ولتاژ کمتری ایجاد می‌کند و برای بعضی بارهای بزرگ‌تر مناسب‌تر است.
در مقابل، کابل 3×4 قطورتر، سنگین‌تر و گران‌تر است.
تفاوت کابل 3×4 با 3×6
کابل 3×6 سطح مقطع بیشتری برای هر هادی دارد و در طول یکسان مقاومت و افت ولتاژ کمتری ایجاد می‌کند.
در مقابل، مدل 3×6 وزن، قطر و قیمت بیشتری دارد. اگر محاسبات استفاده از سایز 4 را تأیید کنند، استفاده از سایز 6 ضرورت فنی ندارد.
اگر مدار به سایز 6 نیاز داشته باشد، کابل 3×4 نباید صرفاً برای کاهش هزینه جایگزین شود.
تفاوت کابل 3×4 با 2×4
سطح مقطع هادی‌ها در هر دو مدل 4 میلی‌مترمربع است، اما کابل 3×4 دارای سه هادی و کابل 2×4 دارای دو هادی است.
اگر مدار به سه مسیر رسانای مستقل نیاز داشته باشد، کابل 2×4 جایگزین مستقیم مدل 3×4 نیست.
راهنمای انتخاب کابل افشان 3×4
- جریان مصرفی دستگاه را مشخص کنید.
- طول مسیر کابل را اندازه‌گیری کنید.
- افت ولتاژ را بررسی کنید.
- برای موتور یا پمپ، جریان راه‌اندازی را نیز در نظر بگیرید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را بررسی کنید.
- تعداد کابل‌های مجاور را در نظر بگیرید.
- نیاز مدار به سه هادی مستقل را بررسی کنید.
- اگر مدار نیازمند هادی حفاظتی است، رنگ‌بندی کابل را بررسی کنید.
- ظرفیت کلید یا فیوز را با شرایط واقعی کابل هماهنگ کنید.
- عدد 36 آمپر را فقط به‌عنوان جریان مرجع در نظر بگیرید.
راهنمای نصب
- قبل از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 4 میلی‌مترمربع را با طراحی مدار تطبیق دهید.
- رنگ‌بندی سه هادی پیش از اتصال بررسی شود.
- در صورت وجود رشته سبز و زرد، این هادی برای اتصال حفاظتی استفاده شود.
- غلاف بیرونی بدون آسیب‌زدن به عایق رشته‌ها برداشته شود.
- عایق هادی با ابزار مناسب باز شود.
- از قطع‌کردن مفتول‌های مسی هنگام لخت‌کردن خودداری شود.
- برای ترمینال‌های پیچی از وایرشوی مناسب سایز 4 استفاده شود.
- در اتصالات متناسب می‌توان از کابلشوی مناسب هادی 4 میلی‌مترمربع استفاده کرد.
- تمام مفتول‌ها داخل وایرشو، کابلشو یا ترمینال قرار گیرند.
- کابل در ورودی دستگاه مهار شود تا کشش به ترمینال منتقل نشود.
- از تماس کابل با سطح داغ و لبه‌های تیز جلوگیری شود.
- پس از راه‌اندازی، محل اتصالات از نظر گرم‌شدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 3×4 مشهد
- ساختار محصول را بررسی کنید: کابل باید دارای سه هادی مستقل با سطح مقطع 4 میلی‌مترمربع برای هر هادی باشد.
- کد کابل را بررسی کنید: کد این محصول NYMHY است.
- ساختار هادی را کنترل کنید: هر هادی از 56 مفتول مسی با قطر 0/29 میلی‌متر تشکیل شده است.
- وزن کابل را بررسی کنید: وزن هر متر کابل حدود 225 گرم و وزن 100 متر آن حدود 22/5 کیلوگرم است.
- قطر خارجی را بررسی کنید: قطر خارجی کابل در محدوده 10/3 تا 12/8 میلی‌متر قرار دارد.
- مقاومت هادی را بررسی کنید: حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد 4/95 اهم بر کیلومتر است.
- ولتاژ را بررسی کنید: ولتاژ نامی کابل 450/750 ولت است.
- سلامت عایق و غلاف را بررسی کنید: سطح کابل باید یکنواخت و فاقد ترک، بریدگی، سوختگی، له‌شدگی یا آسیب محسوس باشد.
- چاپ روی کابل را بررسی کنید: برند، تعداد رشته و سطح مقطع چاپ‌شده روی کابل باید با محصول سفارش‌داده‌شده مطابقت داشته باشد.
- واحد فروش را بررسی کنید: پیش از خرید مشخص کنید قیمت مربوط به یک متر کابل یا یک کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل افشان 3 در 4 مشهد یک کابل سه‌رشته انعطاف‌پذیر با سه هادی مسی افشان کلاس 5 و سطح مقطع 4 میلی‌مترمربع برای هر هادی است. هر هادی از 56 مفتول مسی با قطر 0/29 میلی‌متر تشکیل شده و کابل دارای عایق و غلاف PVC است.
قطر خارجی کابل بین 10/3 تا 12/8 میلی‌متر، وزن هر متر حدود 225 گرم و حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد 4/95 اهم بر کیلومتر است. ولتاژ نامی این مدل 450/750 ولت و جریان مرجع آن 36 آمپر است.
این سایز برای مدارهایی مناسب است که جریان مصرفی، طول مسیر و افت ولتاژ استفاده از سه هادی 4 میلی‌مترمربعی را تأیید کنند. جریان مرجع 36 آمپر نیز نباید بدون درنظرگرفتن شرایط واقعی نصب به‌عنوان ظرفیت قطعی کابل استفاده شود.
اگر کابل 3×4 با نیاز مدار شما هماهنگ است، قیمت و موجودی کابل افشان 3 در 4 مشهد را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
