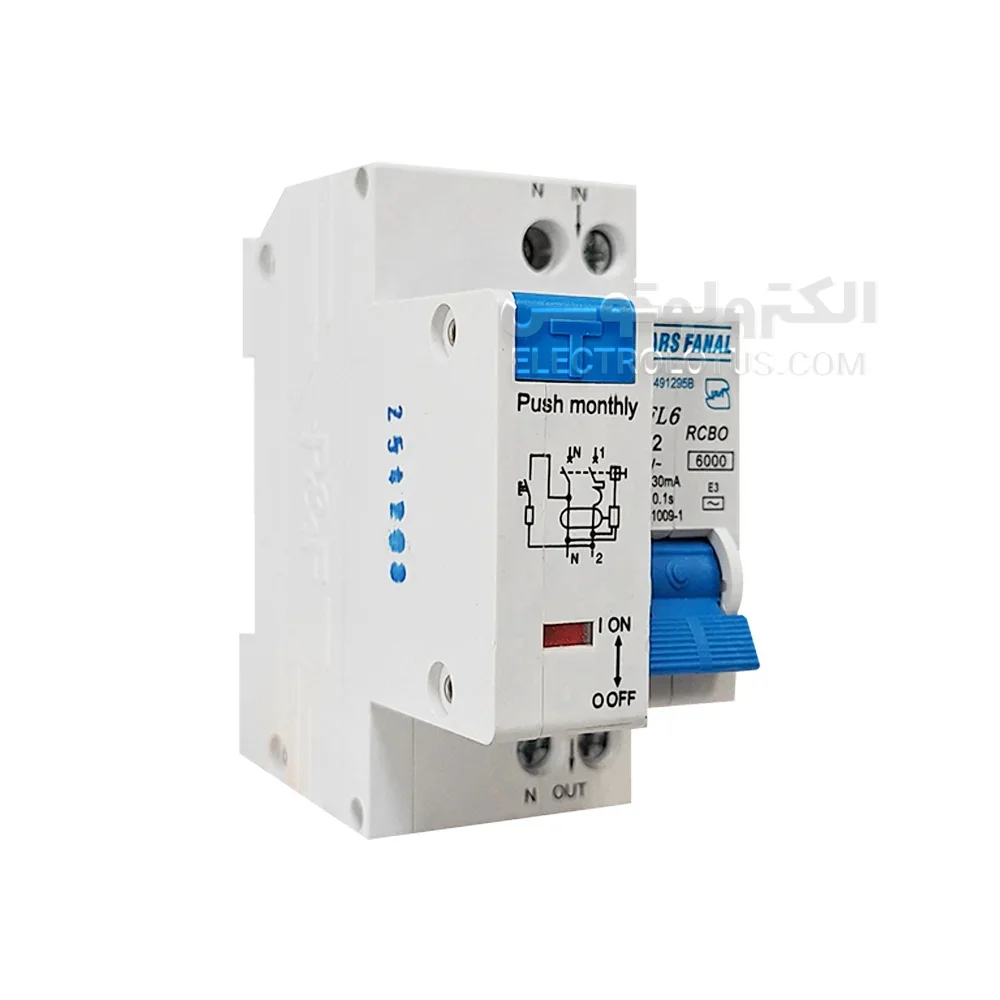

فیوز محافظ جان 25 آمپر تک فاز RCBO پارس فانال
فیوز محافظ جان 25 آمپر تک فاز RCBO پارس فانال یک کلید حفاظتی ترکیبی برای مدارهای تک‌فاز است که علاوه بر تشخیص جریان نشتی، از مدار در برابر اضافه‌بار و اتصال کوتاه نیز حفاظت می‌کند.
این ویژگی باعث می‌شود RCBO پارس فانال 25 آمپر بتواند وظایف کلید محافظ جان و کلید مینیاتوری را در یک تجهیز ترکیب کند و برای مدارهایی که نیاز به حفاظت کامل‌تری دارند، گزینه کاربردی‌تری نسبت به محافظ جان معمولی RCCB باشد.
این مدل دارای جریان نامی 25 آمپر، حساسیت نشتی 30 میلی‌آمپر و ساختار تک‌فاز فاز+نول است. اگر برای یک مدار مشخص به حفاظت در برابر نشتی جریان، اضافه‌بار و اتصال کوتاه نیاز دارید، خرید محافظ جان RCBO پارس فانال 25 آمپر می‌تواند گزینه مناسبی باشد؛ البته جریان کلید باید با سطح مقطع سیم، نوع بار و طراحی مدار هماهنگ انتخاب شود.
فیوز محافظ جان RCBO پارس فانال 25 آمپر چیست؟
RCBO مخفف Residual Current Breaker with Overcurrent Protection است. این نوع کلید دو وظیفه حفاظتی اصلی را در یک تجهیز انجام می‌دهد:
- حفاظت در برابر جریان نشتی
- حفاظت در برابر اضافه‌بار و اتصال کوتاه
در نتیجه برخلاف RCCB که تمرکز اصلی آن بر تشخیص جریان نشتی است، RCBO دارای حفاظت اضافه‌جریان نیز هست. مدل 25 آمپر تک فاز پارس فانال برای مدارهای AC تک‌فاز طراحی شده و فاز و نول مدار از طریق کلید عبور می‌کنند.
C25 روی محافظ جان پارس فانال به چه معناست؟
عبارت C25 دو مشخصه مهم کلید را نشان می‌دهد.
- عدد 25 به جریان نامی 25 آمپر اشاره دارد.
- حرف C مشخصه عملکرد اضافه‌جریان کلید را نشان می‌دهد و بیانگر منحنی قطع تیپ C است.
بنابراین C25 به معنی یک کلید با جریان نامی 25 آمپر و منحنی عملکرد C است. با این حال وجود عبارت C25 به این معنی نیست که می‌توان این کلید را برای هر مدار 25 آمپری نصب کرد. سطح مقطع سیم، شرایط نصب، نوع مصرف‌کننده و جریان طراحی مدار باید هنگام انتخاب بررسی شوند.
کاربرد محافظ جان 25 آمپر تک فاز RCBO پارس فانال
این کلید برای حفاظت مدارهای تک‌فاز طراحی شده است و بسته به محاسبات و طراحی تابلو می‌تواند در بخش‌های مختلف یک سیستم برق استفاده شود.
از کاربردهای احتمالی آن می‌توان به موارد زیر اشاره کرد:
- تابلو برق ساختمان
- مدارهای تک‌فاز
- تابلوهای توزیع
- مدارهای پریز متناسب با طراحی
- مدار تجهیزات برقی با جریان متناسب
- تابلوهای اداری و تجاری
- مدارهای فرعی دارای نیاز به حفاظت نشتی
- تابلوهای کارگاهی تک‌فاز
انتخاب نهایی باید براساس جریان مدار، سیم مورد استفاده و الزامات حفاظتی انجام شود.
مزیت اصلی RCBO پارس فانال 25 آمپر چیست؟
مهم‌ترین مزیت این محصول ترکیب چند نوع حفاظت در یک کلید است. یک RCBO می‌تواند هم اختلاف جریان فاز و نول ناشی از نشتی را تشخیص دهد و هم در برابر اضافه‌بار و اتصال کوتاه عملکرد حفاظتی داشته باشد. این ویژگی به‌خصوص زمانی کاربردی است که بخواهید برای یک مدار مشخص حفاظت نشتی و اضافه‌جریان را به‌صورت مستقل فراهم کنید.
مزایای دیگر عبارت‌اند از:
- ترکیب حفاظت نشتی و اضافه‌جریان
- جریان نامی 25 آمپر
- حساسیت نشتی 30 میلی‌آمپر
- مناسب مدار تک‌فاز
- قطع فاز و نول متناسب با ساختار محصول
- اشغال فضای منظم در تابلو نسبت به استفاده از چند تجهیز مستقل در برخی طراحی‌ها
- امکان حفاظت مستقل‌تر مدارهای خروجی
- محصول برند پارس فانال
حساسیت 30 میلی‌آمپر چه معنایی دارد؟
عدد 30mA مربوط به جریان نشتی عملکرد کلید است. RCBO جریان عبوری از مسیر رفت و برگشت را بررسی می‌کند. در شرایط عادی، جریان فاز و جریان برگشتی از نول باید متناسب باشند.
اگر بخشی از جریان از مسیر ناخواسته‌ای مانند زمین عبور کند، اختلاف ایجاد می‌شود. در صورت رسیدن این اختلاف به محدوده عملکرد کلید، RCBO مدار را قطع می‌کند.
حساسیت 30 میلی‌آمپر در بسیاری از کاربردهای حفاظت تکمیلی اشخاص مورد استفاده قرار می‌گیرد. با این حال استفاده از محافظ جان به معنی حذف سایر اصول ایمنی نیست و سیستم ارت، سیم‌کشی صحیح و تجهیزات حفاظتی مناسب همچنان باید وجود داشته باشند.
RCBO چه تفاوتی با RCCB دارد؟
مهم‌ترین تفاوت در نوع حفاظت است.
- RCBO علاوه بر حفاظت در برابر جریان نشتی، دارای حفاظت اضافه‌بار و اتصال کوتاه نیز هست.
- RCCB اساساً برای حفاظت در برابر جریان نشتی طراحی شده و برای حفاظت اضافه‌جریان مدار معمولاً باید همراه تجهیز حفاظتی مناسب دیگری استفاده شود.
بنابراین اگر برای یک مدار به حفاظت ترکیبی نیاز دارید، RCBO می‌تواند وظایف بیشتری را در یک تجهیز ارائه دهد. هنگام خرید مهم است عبارت RCBO روی محصول یا مشخصات آن بررسی شود تا کلید با RCCB اشتباه گرفته نشود.
چرا مدل 25 آمپر را انتخاب کنیم؟
جریان نامی کلید باید براساس مشخصات واقعی مدار انتخاب شود. مدل 25 آمپر زمانی قابل بررسی است که طراحی مدار، سطح مقطع هادی‌ها، بار مصرفی و شرایط نصب با این جریان هماهنگ باشند. نباید صرفاً به دلیل اینکه وسیله مصرف‌کننده جریان کمتری از 25 آمپر دارد، این کلید را انتخاب کرد. وظیفه کلید حفاظتی علاوه بر مصرف‌کننده، حفاظت از سیم‌کشی مدار است. بنابراین جریان نامی کلید نباید بیشتر از مقداری انتخاب شود که سیم و مدار برای آن طراحی شده‌اند.
اگر درباره انتخاب 16، 20، 25 یا 32 آمپر تردید دارید، جریان مصرف‌کننده و سطح مقطع سیم باید قبل از خرید بررسی شوند.
فیوز محافظ جان 25 آمپر پارس فانال برای چه مدارهایی مناسب نیست؟
این محصول انتخاب عمومی برای تمام مدارهای تک‌فاز نیست. اگر سیم‌کشی مدار برای جریان پایین‌تری طراحی شده باشد، استفاده از کلید 25 آمپر ممکن است حفاظت مناسبی از هادی ایجاد نکند. همچنین برای مدارهایی که جریان نامی آنها بالاتر از ظرفیت این مدل است، باید کلید مناسب دیگری انتخاب شود. در شبکه‌های سه‌فاز نیز باید از تجهیزی متناسب با ساختار همان شبکه استفاده شود.
بنابراین قبل از خرید باید موارد زیر مشخص باشند:
- نوع شبکه
- جریان طراحی مدار
- سطح مقطع سیم
- نوع بار
- شرایط نصب سیم
- الزامات حفاظت نشتی
- قدرت قطع مورد نیاز
آیا RCBO جایگزین سیستم ارت می‌شود؟
خیر.
محافظ جان و سیستم اتصال زمین دو بخش متفاوت از حفاظت الکتریکی هستند و وجود RCBO به معنی بی‌نیازی از ارت نیست. سیستم ارت باید مطابق طراحی و مقررات اجرا شود و RCBO به‌عنوان یک لایه حفاظتی در کنار سایر اقدامات ایمنی استفاده می‌شود.
به همین دلیل اگر ساختمان فاقد سیستم ارت مناسب است، نصب محافظ جان نباید به‌عنوان جایگزین اجرای ارت در نظر گرفته شود.
دکمه تست محافظ جان چه کاربردی دارد؟
کلیدهای محافظ جان معمولاً دارای مکانیزم تست هستند تا امکان بررسی عملکرد بخش تشخیص جریان نشتی فراهم شود. در صورت وجود دکمه TEST روی نمونه محصول، باید مطابق دستورالعمل سازنده از آن استفاده شود. اگر با فشردن دکمه تست در شرایط صحیح، کلید عملکرد مورد انتظار را نشان نمی‌دهد، باید محصول و سیم‌کشی توسط فرد متخصص بررسی شوند. دکمه تست جایگزین آزمایش تخصصی تجهیزات حفاظتی نیست، اما یکی از روش‌های بررسی دوره‌ای عملکرد مکانیزم داخلی محسوب می‌شود.
هنگام خرید فیوز محافظ جان RCBO پارس فانال 25 آمپر به چه نکاتی توجه کنیم؟
- RCBO بودن کلید
اول از همه مطمئن شوید محصول RCBO است و با RCCB اشتباه نشده است.
- جریان 25 آمپر
روی کلید باید جریان نامی 25 آمپر یا علامت C25 متناسب با مدل درج شده باشد.
- حساسیت 30 میلی‌آمپر
برای این مدل، جریان نشتی 30mA یکی از مشخصات اصلی قابل بررسی است.
- تک‌فاز بودن
مدل مورد نظر برای شبکه تک‌فاز و مسیر فاز و نول است.
- سطح مقطع سیم
قبل از انتخاب جریان کلید، سطح مقطع و ظرفیت مجاز سیم مدار باید مشخص شود.
- قدرت قطع
قدرت قطع مورد نیاز براساس سطح اتصال کوتاه محل نصب تعیین می‌شود. عدد دقیق این مشخصه را از روی لیبل یا دیتاشیت همان نمونه بررسی کنید.
- اصالت محصول
نام برند، مدل، چاپ روی بدنه، وضعیت ترمینال‌ها و بسته‌بندی باید هنگام خرید بررسی شوند.
- سلامت فیزیکی
بدنه، اهرم، ترمینال‌ها و دکمه تست نباید شکستگی یا آسیب داشته باشند.
- هماهنگی با تابلو
ابعاد، فضای ریل و نحوه نصب محصول باید با تابلو برق هماهنگ باشد.
راهنمای نصب محافظ جان RCBO پارس فانال
- نصب این کلید با برق شهری انجام می‌شود و باید توسط برقکار یا فرد دارای دانش و صلاحیت لازم انجام شود.
- فاز و نول باید مطابق علائم و نقشه درج‌شده روی محصول به ترمینال‌های صحیح متصل شوند.
- اتصال اشتباه ورودی و خروجی یا عبور دادن نول مدار از مسیری خارج از ساختار مورد نیاز RCBO می‌تواند عملکرد حفاظت نشتی را مختل کند.
- همچنین نول مدارهای حفاظت‌شده مختلف نباید بدون توجه به طراحی سیستم با یکدیگر مخلوط شوند.
- پیش از نصب یا تعمیر تابلو، برق باید قطع و بی‌برقی مدار با تجهیزات مناسب بررسی شود.
- پس از نصب نیز عملکرد کلید و مدار حفاظتی باید توسط فرد متخصص کنترل شود.
راهنمای خرید فیوز محافظ جان 25 آمپر تک فاز پارس فانال
اگر برای مدار خود به یک کلید ترکیبی نیاز دارید که هم حفاظت نشتی و هم حفاظت اضافه‌بار و اتصال کوتاه را انجام دهد، RCBO پارس فانال 25 آمپر می‌تواند گزینه مناسبی باشد.
قبل از ثبت سفارش این موارد را کنترل کنید:
- جریان مورد نیاز مدار 25 آمپر باشد
- سطح مقطع سیم با جریان کلید هماهنگ باشد
- شبکه تک‌فاز باشد
- حساسیت مورد نیاز 30 میلی‌آمپر باشد
- نوع کلید RCBO باشد
- مشخصه C25 با طراحی مدار هماهنگ باشد
- قدرت قطع محصول با شرایط تابلو متناسب باشد
- محصول اصلی و سالم باشد
اگر این مشخصات با مدار شما تطابق دارند، می‌توانید برای خرید مدل 25 آمپر اقدام کنید.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع جعبه فیوز،کنتاکتور، کلید اتوماتیک کمپکت، فیوز محافظ جان، فیوز مینیاتوری، محافظ ولتاژ/جریان، فتوسل، ساعت فرمان، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع بندی
فیوز محافظ جان 25 آمپر تک فاز RCBO پارس فانال برای مدارهایی طراحی شده است که به حفاظت هم‌زمان در برابر جریان نشتی، اضافه‌بار و اتصال کوتاه نیاز دارند.
جریان نامی 25 آمپر، حساسیت نشتی 30 میلی‌آمپر، ساختار فاز+نول و عملکرد ترکیبی RCBO از مهم‌ترین ویژگی‌های این محصول هستند. اگر جریان مدار و سطح مقطع سیم با مدل 25 آمپر هماهنگ است، این محصول می‌تواند گزینه مناسبی برای افزایش سطح حفاظت مدار باشد.
قبل از سفارش، مشخصات روی بدنه محصول، جریان نامی، حساسیت نشتی، نوع RCBO و قدرت قطع را بررسی کنید. پس از اطمینان از سازگاری با تابلو، می‌توانید قیمت و موجودی فیوز محافظ جان 25 آمپر تک فاز RCBO پارس فانال را بررسی کرده و برای خرید اقدام کنید.
