فیوز محافظ جان 32 آمپر تک فاز RCCB پارس فانال

فیوز محافظ جان 32 آمپر تک فاز RCCB پارس فانال

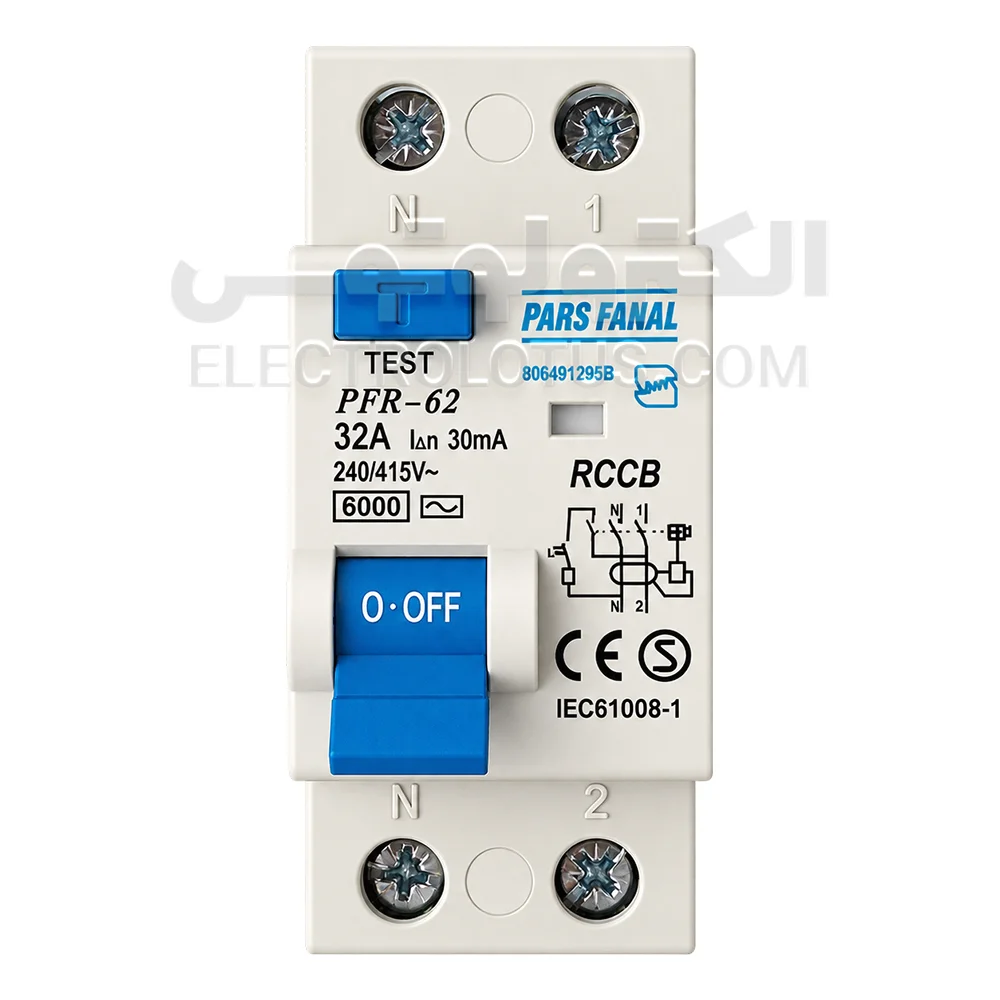

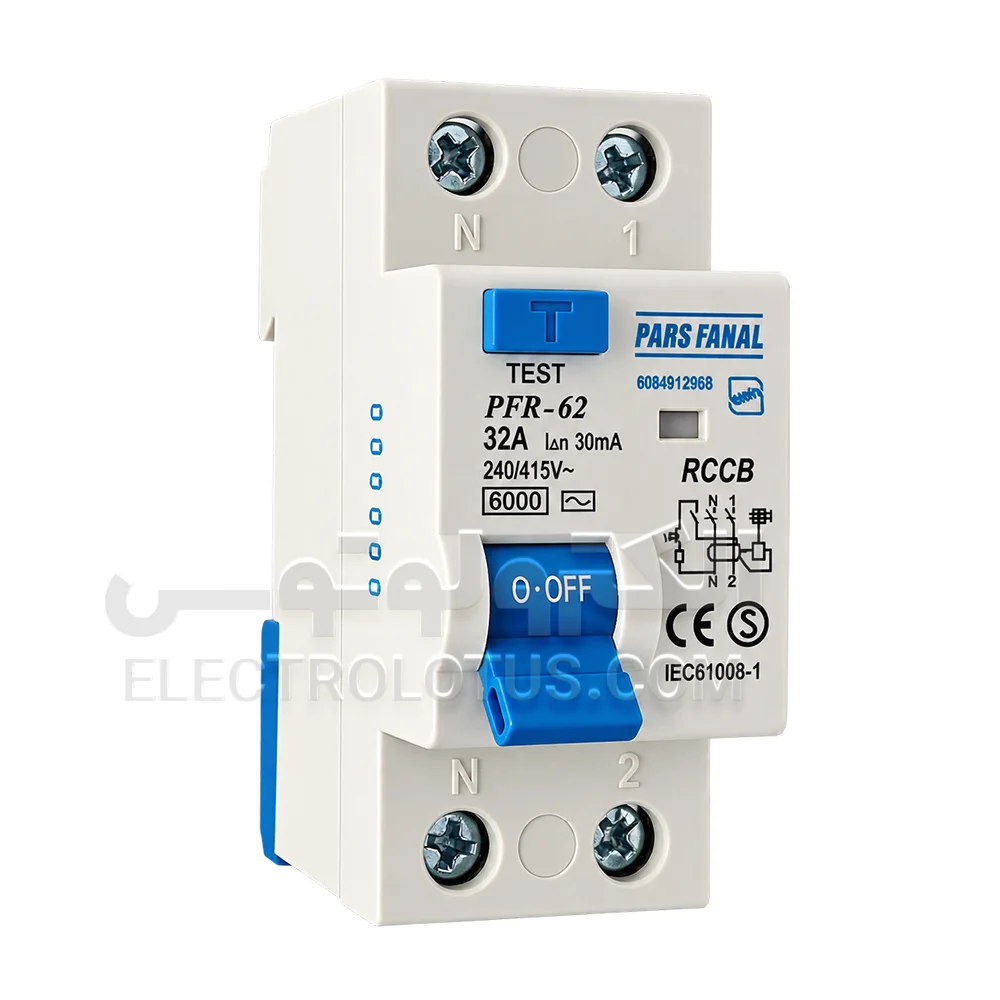

فیوز محافظ جان 32 آمپر تک فاز RCCB پارس فانال یک کلید حفاظتی دوپل برای مدارهای تک‌فاز است که با تشخیص اختلاف جریان بین فاز و نول، در صورت ایجاد جریان نشتی مدار را قطع می‌کند.
نسخه 32 آمپر با حساسیت 30 میلی‌آمپر برای مدارهایی مناسب است که علاوه بر جریان نامی متناسب، به حفاظت در برابر نشتی جریان نیاز دارند. این مدل می‌تواند در تابلو برق ساختمان، واحد مسکونی، دفتر، فروشگاه و سایر مدارهای تک‌فاز متناسب با طراحی سیستم استفاده شود.
نکته مهم هنگام خرید این است که RCCB حفاظت اضافه‌بار و اتصال کوتاه را به‌تنهایی انجام نمی‌دهد. بنابراین در مدار باید فیوز مینیاتوری یا تجهیز حفاظتی مناسب دیگری برای حفاظت اضافه‌جریان وجود داشته باشد.

قبل از سفارش سه مشخصه اصلی را بررسی کنید:

• جریان نامی 32 آمپر
• حساسیت جریان نشتی 30 میلی‌آمپر
• دوپل و مناسب شبکه تک‌فاز بودن

محافظ جان RCCB چگونه کار می‌کند؟

در مدار تک‌فاز، جریان از مسیر فاز وارد مصرف‌کننده شده و از نول بازمی‌گردد. در شرایط عادی مقدار جریان رفت و برگشت باید تقریباً برابر باشد. اگر بخشی از جریان به دلیل خرابی عایق، تماس ناخواسته، رطوبت یا مسیر زمین از مدار اصلی خارج شود، بین جریان فاز و نول اختلاف ایجاد می‌شود. RCCB این اختلاف را تشخیص می‌دهد و در صورت رسیدن جریان نشتی به محدوده عملکرد، مدار را قطع می‌کند.

در مدل مورد نظر، حساسیت 30 میلی‌آمپر است. این عدد با جریان نامی 32 آمپر تفاوت دارد:

• 32 آمپر: جریان نامی کلید
• 30 میلی‌آمپر: حساسیت کلید نسبت به جریان نشتی

به همین دلیل هنگام خرید باید هر دو عدد را جداگانه بررسی کنید.

محافظ جان 32 آمپر پارس فانال برای چه کاربردی مناسب است؟

این مدل برای مدارهای تک‌فازی قابل بررسی است که جریان طراحی و الزامات حفاظتی آنها با مشخصات کلید هماهنگ باشد.
کاربردهای متداول شامل موارد زیر است:

• تابلو برق واحد مسکونی
• تابلو برق ساختمان
• تابلوهای فرعی تک‌فاز
• دفاتر اداری
• فروشگاه‌ها
• تابلوهای تجاری
• مدارهای پریز متناسب با طراحی
• مدارهای روشنایی متناسب با طراحی
• مدار تجهیزات تک‌فاز

انتخاب نهایی باید براساس جریان مدار، حفاظت بالادست، سیم‌کشی و طراحی تابلو انجام شود.

تفاوت RCCB، RCBO و فیوز مینیاتوری

این سه تجهیز وظایف متفاوتی دارند.

• RCCB: برای تشخیص و قطع جریان نشتی استفاده می‌شود.
• MCB یا فیوز مینیاتوری: برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
• RCBO: حفاظت جریان نشتی، اضافه‌بار و اتصال کوتاه را در یک تجهیز ترکیب می‌کند.

بنابراین RCCB پارس فانال 32 آمپر به‌تنهایی جایگزین فیوز مینیاتوری نیست. اگر در تابلو از RCCB استفاده می‌شود، باید حفاظت مناسب در برابر اضافه‌بار و اتصال کوتاه نیز براساس طراحی مدار وجود داشته باشد.

مزایای محافظ جان 32 آمپر تک فاز RCCB پارس فانال

• جریان نامی 32 آمپر
• حساسیت نشتی 30 میلی‌آمپر در نسخه مورد نظر
• ساختار دوپل
• قطع فاز و نول
• مناسب مدارهای تک‌فاز
• تشخیص جریان نشتی
• قابلیت نصب روی ریل تابلو برق
• مناسب برای استفاده در کنار حفاظت اضافه‌جریان
• برند پارس فانال
• استاندارد مرتبط IEC 61008

آیا محافظ جان جایگزین سیستم ارت می‌شود؟

خیر.
محافظ جان و سیستم ارت دو بخش متفاوت از حفاظت الکتریکی هستند و مکمل یکدیگر محسوب می‌شوند. RCCB در صورت تشخیص اختلاف جریان می‌تواند مدار را قطع کند، اما وجود آن به معنی بی‌نیازی از اجرای صحیح سیستم اتصال زمین نیست. سیستم ارت باید مطابق طراحی و ضوابط مربوطه اجرا شود و محافظ جان نیز به‌عنوان یکی از تجهیزات حفاظتی مدار استفاده شود.

هنگام خرید محافظ جان 32 آمپر پارس فانال به چه نکاتی توجه کنیم؟

1. نوع کلید
   مطمئن شوید محصول RCCB است و با RCBO اشتباه نشده است.
2. جریان نامی
   روی محصول باید مقدار 32A درج شده باشد.
3. حساسیت نشتی
   برای نسخه مورد نظر این صفحه باید 30mA روی محصول درج شده باشد.
4. تعداد پل
   مدل تک‌فاز مورد نظر دوپل است.
5. ولتاژ
   مدل مورد نظر برای شبکه 230 ولت AC معرفی شده است.
6. حفاظت اضافه‌جریان
   بررسی کنید که مدار دارای فیوز مینیاتوری یا حفاظت مناسب در برابر اضافه‌بار و اتصال کوتاه باشد.
7. سری محصول
   سری PFR62 را با کالای مورد نظر تطبیق دهید.
8. سلامت ظاهری
   بدنه، اهرم، ترمینال‌ها و دکمه TEST باید سالم باشند.
9. اصالت کالا
   نام پارس فانال، اطلاعات چاپ‌شده روی بدنه و بسته‌بندی را با مشخصات سفارش مطابقت دهید.

راهنمای نصب محافظ جان RCCB پارس فانال

1. نصب RCCB باید توسط فرد آشنا با برق ساختمان و تجهیزات حفاظتی انجام شود.
2. فاز و نول باید مطابق علائم درج‌شده روی محصول به ترمینال‌های صحیح متصل شوند.
3. تمام جریان مدار حفاظت‌شده باید از RCCB عبور کند و نول خروجی مدار نباید بعد از محافظ جان با نول مدار دیگری مخلوط شود.
4. حفاظت اضافه‌بار و اتصال کوتاه نیز باید به‌صورت جداگانه در مدار تأمین شود.
5. قبل از نصب یا تعمیر تابلو، برق ورودی باید قطع و بی‌برقی مدار بررسی شود.
6. پس از نصب نیز عملکرد کلید و دکمه تست باید کنترل شود.

چرا خرید از الکترولوتوس؟

الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع جعبه فیوز،کنتاکتور، کلید اتوماتیک کمپکت، فیوز محافظ جان، فیوز مینیاتوری، محافظ ولتاژ/جریان، فتوسل، ساعت فرمان، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.

جمع بندی

اگر برای مدار تک‌فاز خود به یک محافظ جان دوپل با جریان نامی 32 آمپر و حساسیت 30 میلی‌آمپر نیاز دارید، RCCB پارس فانال سری PFR62 گزینه‌ای مناسب برای بررسی و خرید است. این کلید برای تشخیص جریان نشتی طراحی شده و باید در کنار حفاظت مناسب اضافه‌بار و اتصال کوتاه استفاده شود. همچنین مطمئن شوید جریان کلید با طراحی تابلو هماهنگ است و فیوز مینیاتوری یا حفاظت اضافه‌جریان مناسب در مدار وجود دارد.
اگر این مشخصات با نیاز شما تطابق دارند، قیمت و موجودی فیوز محافظ جان 32 آمپر تک فاز RCCB پارس فانال را بررسی کنید و پس از انتخاب نسخه 30mA، سفارش خود را ثبت کنید.
