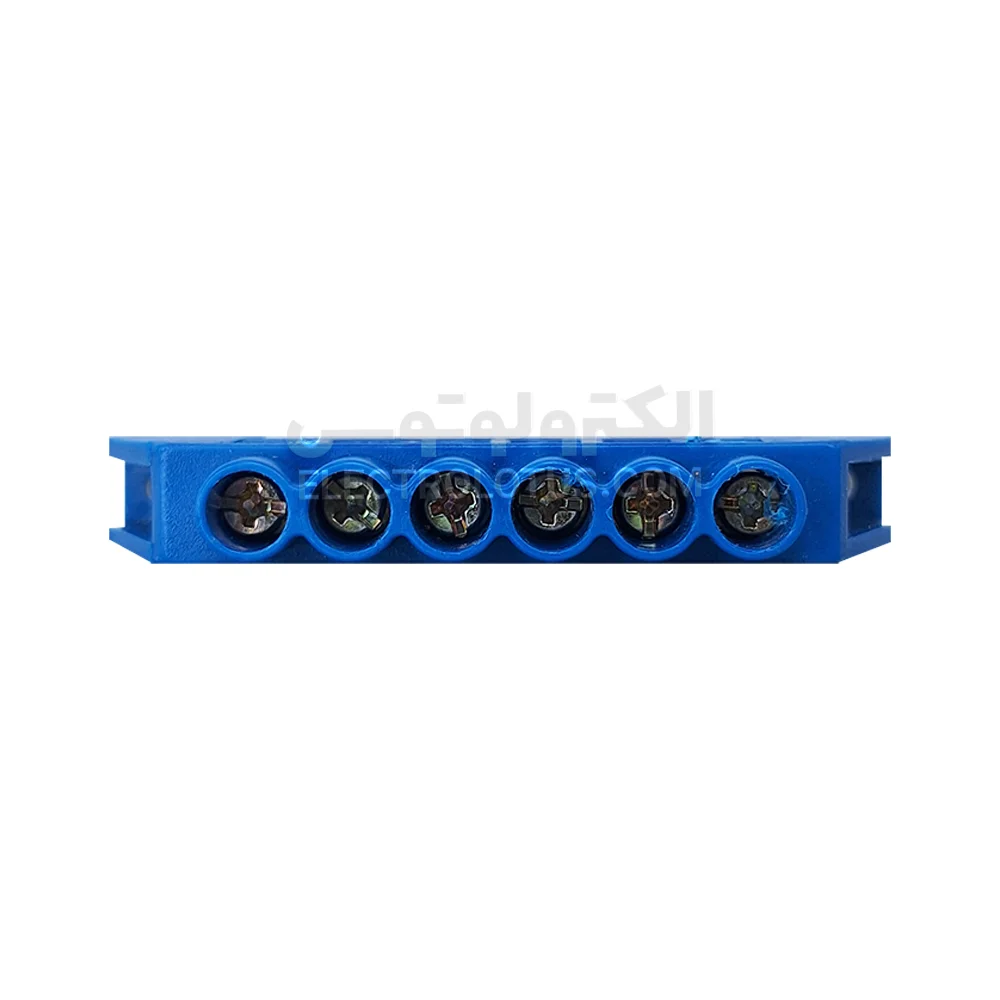

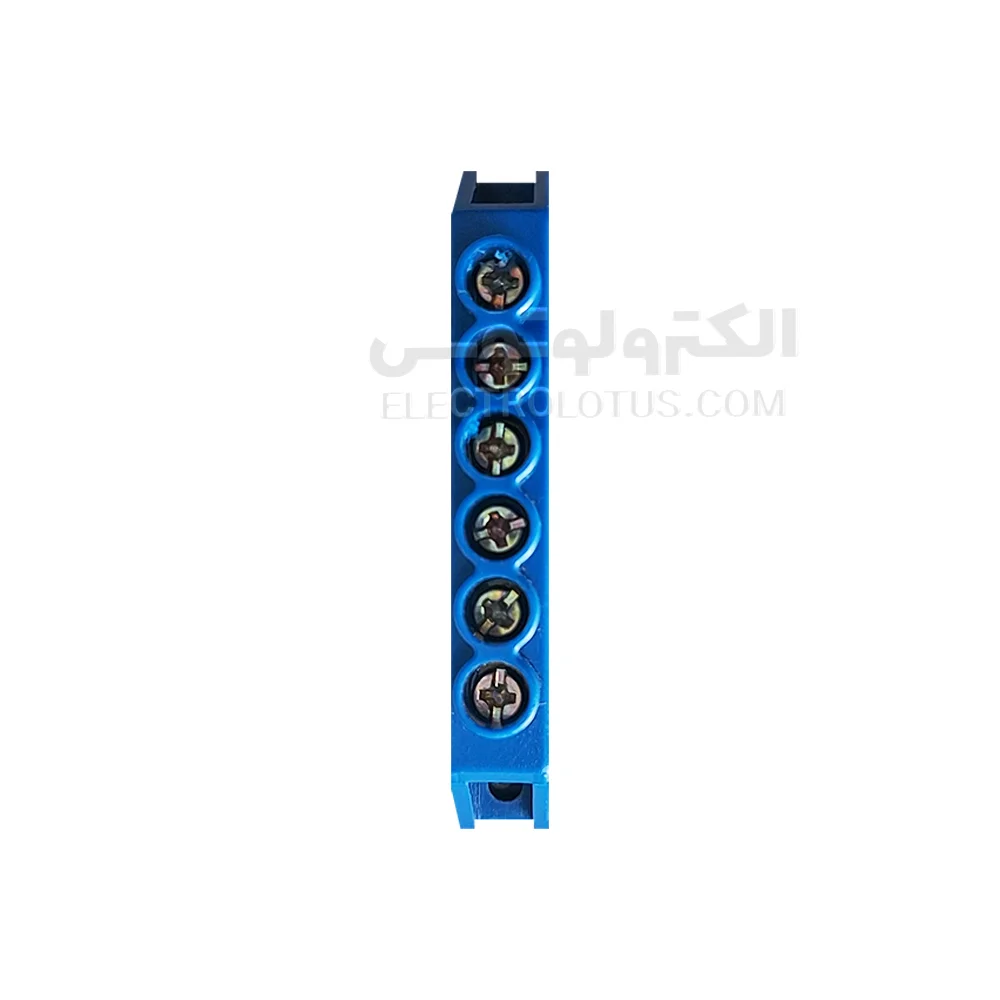

شینه نول 6 پیچ چیست؟
شینه نول 6 پیچ یکی از تجهیزات مورد استفاده در تابلو برق است که برای ایجاد یک نقطه مشترک و منظم جهت اتصال سیم‌های نول به کار می‌رود. وجود شش محل اتصال باعث می‌شود بتوان چند مدار را به‌صورت مرتب به مسیر مشترک نول متصل کرد و از ایجاد اتصال‌های پراکنده و نامنظم در داخل تابلو جلوگیری شود.
در یک تابلو برق که چند مدار خروجی وجود دارد، سیم‌های نول مدارها باید در محل مناسب جمع‌آوری و به نول اصلی متصل شوند. شینه نول این وظیفه را با ایجاد یک مسیر هادی مشترک انجام می‌دهد و باعث می‌شود سیم‌کشی داخل تابلو ساختار منظم‌تر و قابل مدیریت‌تری داشته باشد.
مدل 6 پیچ برای تابلوهایی مناسب است که تعداد نقاط اتصال مورد نیاز آنها محدود است و نیازی به شینه‌های بزرگ‌تر مانند 8، 10 یا 12 پیچ ندارند.
کاربرد شینه نول 6 پیچ
مهم‌ترین کاربرد شینه نول 6 پیچ، تجمیع و توزیع اتصالات مربوط به نول در تابلو برق است.
این محصول می‌تواند در تجهیزاتی مانند موارد زیر مورد استفاده قرار گیرد:
- تابلو برق ساختمان
- تابلو برق واحدهای مسکونی
- تابلوهای توزیع
- تابلوهای برق فروشگاهی و اداری
- تابلوهای کنترل
- جعبه‌های توزیع برق
- تابلوهای برق کارگاهی
- تابلوهای دارای چند مدار خروجی
نوع و ظرفیت شینه باید متناسب با طراحی تابلو، سطح مقطع هادی‌ها، تعداد مدارها و جریان مورد نیاز انتخاب شود.
ساختار شینه نول 6 پیچ

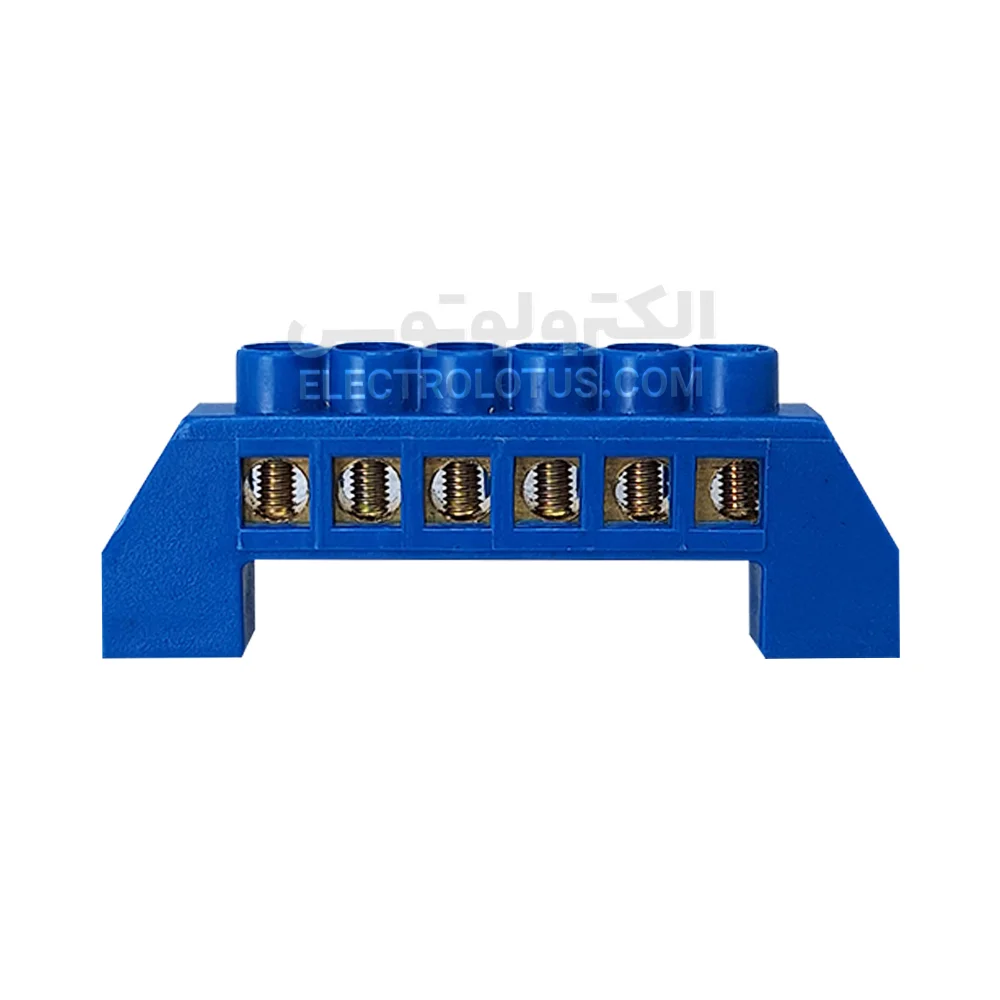

شینه نول از یک قسمت هادی مشترک تشکیل می‌شود که چند محل برای اتصال هادی‌های نول روی آن در نظر گرفته شده است. در مدل 6 پیچ، شش نقطه اتصال در اختیار نصاب قرار می‌گیرد.
این ساختار امکان می‌دهد سیم‌های نول مدارهای مختلف به جای اتصال پراکنده، در یک نقطه مشخص جمع‌آوری شوند.
در مدل‌های مسی، استفاده از مس به دلیل هدایت الکتریکی مناسب این فلز انجام می‌شود. کیفیت خود شینه، پیچ‌ها و سطح تماس اتصال نیز در ایجاد یک اتصال پایدار اهمیت دارد.
مزایای استفاده از شینه نول 6 پیچ
ایجاد نظم در سیم‌کشی تابلو
یکی از مهم‌ترین مزایای استفاده از شینه نول، مرتب شدن اتصالات نول است. به جای ایجاد چند اتصال جداگانه، سیم‌ها در نقاط مشخص روی شینه قرار می‌گیرند.
- امکان اتصال چند مدار
وجود 6 پیچ امکان ایجاد چند نقطه اتصال مستقل روی یک مسیر مشترک را فراهم می‌کند.
- اشغال فضای محدود
برای تابلوهایی که تعداد مدار زیادی ندارند، استفاده از شینه 6 پیچ می‌تواند نسبت به مدل‌های بزرگ‌تر فضای کمتری اشغال کند.
- سرویس و عیب‌یابی آسان‌تر
مرتب بودن اتصالات باعث می‌شود هنگام بررسی، تعمیر یا تغییر مدار، شناسایی مسیر سیم‌های نول ساده‌تر باشد.
- اتصال منظم‌تر
استفاده از شینه مناسب، در صورت نصب اصولی، نسبت به اتصال چند سیم به روش‌های غیرمنظم ساختار حرفه‌ای‌تری در تابلو ایجاد می‌کند.
- امکان توسعه متناسب با تعداد مدار
شینه‌های نول در تعداد پیچ‌های مختلف تولید می‌شوند و می‌توان متناسب با تعداد مدارهای تابلو، مدل مناسب را انتخاب کرد.
شینه نول 6 پیچ چه زمانی انتخاب مناسبی است؟
مهم‌ترین معیار انتخاب این محصول تعداد اتصالات مورد نیاز تابلو است.
اگر تعداد مدارها و سیم‌های نولی که باید روی شینه قرار بگیرند با ظرفیت اتصال مدل 6 پیچ هماهنگ باشد، این سایز می‌تواند انتخاب مناسبی باشد.
نباید فقط به تعداد پیچ توجه کرد. هنگام انتخاب شینه لازم است موارد دیگری مانند سطح مقطع سیم‌ها، ابعاد محل نصب، جنس و ابعاد هادی شینه و مشخصات الکتریکی مورد نیاز تابلو نیز بررسی شوند.
تفاوت شینه نول 6 پیچ با شینه نول 8 پیچ
شینه نول 8 پیچ تعداد نقاط اتصال بیشتری نسبت به مدل 6 پیچ دارد و برای تابلوهایی با تعداد مدار بیشتر مناسب‌تر است.
اگر شش محل اتصال پاسخگوی نیاز تابلو باشد، استفاده از مدل بزرگ‌تر لزوماً مزیت خاصی ایجاد نمی‌کند. از طرف دیگر اگر تعداد مدارها نزدیک به ظرفیت شینه 6 پیچ باشد و توسعه تابلو نیز در آینده محتمل باشد، بررسی شینه 8 پیچ منطقی است.
بنابراین انتخاب بین شینه نول 6 پیچ و 8 پیچ باید براساس تعداد واقعی مدارها و نیاز آینده تابلو انجام شود.
تفاوت شینه نول و شینه ارت
شینه نول و شینه ارت از نظر ظاهری ممکن است شبیه یکدیگر باشند، اما وظیفه آنها یکسان نیست.
شینه نول برای اتصال هادی‌های نول مدارها استفاده می‌شود، در حالی که شینه ارت محل تجمیع هادی‌های حفاظتی یا ارت است.
در بسیاری از تابلوهای توزیع، شینه نول باید نسبت به بدنه فلزی تابلو عایق باشد، در حالی که شینه ارت با سیستم حفاظتی و بدنه تابلو ارتباط دارد. نحوه اتصال نول و ارت به نوع سیستم زمین و محل تابلو در شبکه بستگی دارد و نباید صرفاً براساس شباهت ظاهری دو شینه انجام شود.
به همین دلیل شینه ارت و نول نباید بدون بررسی طراحی سیستم برق به جای یکدیگر استفاده شوند.
آیا تعداد پیچ نشان‌دهنده آمپراژ شینه است؟
خیر.
عبارت 6 پیچ در شینه نول 6 پیچ در درجه اول تعداد نقاط اتصال محصول را مشخص می‌کند و به تنهایی نشان‌دهنده ظرفیت جریان شینه نیست.
ظرفیت الکتریکی یک شینه به عواملی مانند جنس هادی، سطح مقطع، ابعاد شینه، کیفیت اتصالات و شرایط بهره‌برداری بستگی دارد.
بنابراین نمی‌توان فقط براساس تعداد پیچ، آمپراژ یک شینه نول را مشخص کرد.
راهنمای انتخاب شینه نول 6 پیچ
برای انتخاب شینه مناسب ابتدا تعداد سیم‌های نولی را که باید به شینه متصل شوند مشخص کنید.
سپس موارد زیر را بررسی کنید:
- تعداد نقاط اتصال مورد نیاز
- سطح مقطع سیم‌های متصل‌شونده
- ابعاد شینه
- فضای موجود در تابلو
- جنس قسمت هادی
- کیفیت پیچ‌ها و محل اتصال
- روش نصب شینه در تابلو
- ظرفیت الکتریکی مورد نیاز
- امکان اضافه شدن مدارهای جدید در آینده
بهتر است تمام ظرفیت شینه از همان ابتدا اشغال نشود اگر احتمال توسعه تابلو وجود دارد. وجود محل اتصال آزاد می‌تواند توسعه بعدی تابلو را ساده‌تر کند.
راهنمای نصب شینه نول 6 پیچ
نصب شینه نول بخشی از سیم‌کشی الکتریکی تابلو است و باید توسط فرد دارای دانش و صلاحیت لازم انجام شود.
شینه باید در محل مناسبی از تابلو نصب شود تا دسترسی به سیم‌ها مناسب باشد و اتصالات تحت کشش مکانیکی قرار نگیرند.
در تابلوهایی که شینه نول باید از بدنه فلزی جدا باشد، استفاده از نگهدارنده یا مقره عایق مناسب اهمیت دارد.
اتصالات نیز باید با روش مناسب و مطابق مشخصات هادی و شینه انجام شوند. اتصال نامناسب، شل بودن پیچ یا سطح تماس نامطلوب می‌تواند باعث افزایش مقاومت اتصال و ایجاد حرارت شود.
همچنین نباید چند سیم به‌صورت غیراصولی زیر یک پیچ قرار داده شوند، مگر اینکه شینه و ترمینال مورد استفاده صراحتاً برای چنین اتصالی طراحی شده باشند.
قبل از هرگونه نصب یا تغییر در تابلو برق نیز مدار باید طبق اصول ایمنی از منبع تغذیه جدا و بی‌برقی آن به روش مناسب تأیید شود.
راهنمای خرید شینه نول 6 پیچ
هنگام خرید شینه نول 6 پیچ فقط تعداد پیچ‌های محصول را ملاک قرار ندهید.
- ابتدا مشخص کنید چه تعداد سیم نول باید به شینه متصل شود و آیا در آینده احتمال اضافه شدن مدار جدید وجود دارد یا خیر.
- سپس کیفیت قسمت هادی و پیچ‌ها را بررسی کنید. پیچ‌ها باید امکان ایجاد اتصال پایدار با سیم را فراهم کنند و محل‌های اتصال نیز ساخت مناسبی داشته باشند.
- ابعاد شینه و فاصله محل‌های اتصال نیز باید با فضای موجود داخل تابلو و سطح مقطع سیم‌های مورد استفاده هماهنگ باشند.
- اگر شینه برای یک تابلو با جریان بالاتر مورد نیاز است، مشخصات الکتریکی و ابعاد هادی اهمیت بیشتری پیدا می‌کند و نباید ظرفیت محصول فقط از روی ظاهر یا تعداد پیچ تخمین زده شود.
- در نهایت، انتخاب صحیح باید براساس طراحی واقعی تابلو و مشخصات مدار انجام شود.
محدودیت‌های شینه نول 6 پیچ
شینه 6 پیچ برای هر تابلویی مناسب نیست.
اگر تعداد مدارهای تابلو زیاد باشد، مدل 6 پیچ ممکن است تعداد نقاط اتصال کافی در اختیار شما قرار ندهد.
همچنین تعداد پیچ هیچ اطلاعات دقیقی درباره ظرفیت جریان شینه ارائه نمی‌دهد. بنابراین برای کاربردهایی که جریان قابل توجهی دارند باید مشخصات فنی خود شینه نیز بررسی شود.
استفاده از شینه نامتناسب با سطح مقطع هادی‌ها یا ایجاد اتصال غیراصولی نیز می‌تواند کیفیت و ایمنی اتصال را کاهش دهد.
چرا انتخاب تعداد پیچ مناسب اهمیت دارد؟
انتخاب تعداد پیچ مناسب باعث می‌شود هر مدار محل اتصال مشخصی داشته باشد و تابلو از نظر سیم‌کشی منظم‌تر باقی بماند.
اگر شینه بیش از حد کوچک انتخاب شود، هنگام اضافه شدن مدار ممکن است محل اتصال کافی وجود نداشته باشد. انتخاب مدل بسیار بزرگ نیز می‌تواند بدون نیاز واقعی فضای بیشتری از تابلو اشغال کند.
برای یک تابلو کوچک یا متوسط با تعداد محدود مدار نول، شینه نول 6 پیچ می‌تواند یک گزینه جمع‌وجور و کاربردی باشد.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع چسب و بست زیپی، لوله و اتصالات، ترمینال و سرسیم و شینه، دوشاخه و مادگی، سرپیچ، فیش و سوکت، تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است. اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع بندی
شینه نول 6 پیچ برای ایجاد یک نقطه مشترک جهت تجمیع و توزیع اتصالات نول در انواع تابلوهای برق مورد استفاده قرار می‌گیرد. وجود شش نقطه اتصال، ابعاد مناسب برای تابلوهای کم‌مدار و امکان مرتب‌سازی سیم‌های نول از دلایل استفاده از این محصول است.
پیش از خرید، تعداد مدارها، سطح مقطع سیم‌ها، فضای تابلو، جنس و ابعاد شینه و ظرفیت مورد نیاز را بررسی کنید. اگر شش محل اتصال متناسب با طراحی فعلی و توسعه احتمالی تابلو است، می‌توانید قیمت و موجودی شینه نول 6 پیچ را بررسی کرده و آن را با سایزهای 4 و 8 پیچ مقایسه کنید تا انتخاب دقیق‌تری داشته باشید.
