معرفی کابل افشان 2 در 1/5 افلاک الکتریک

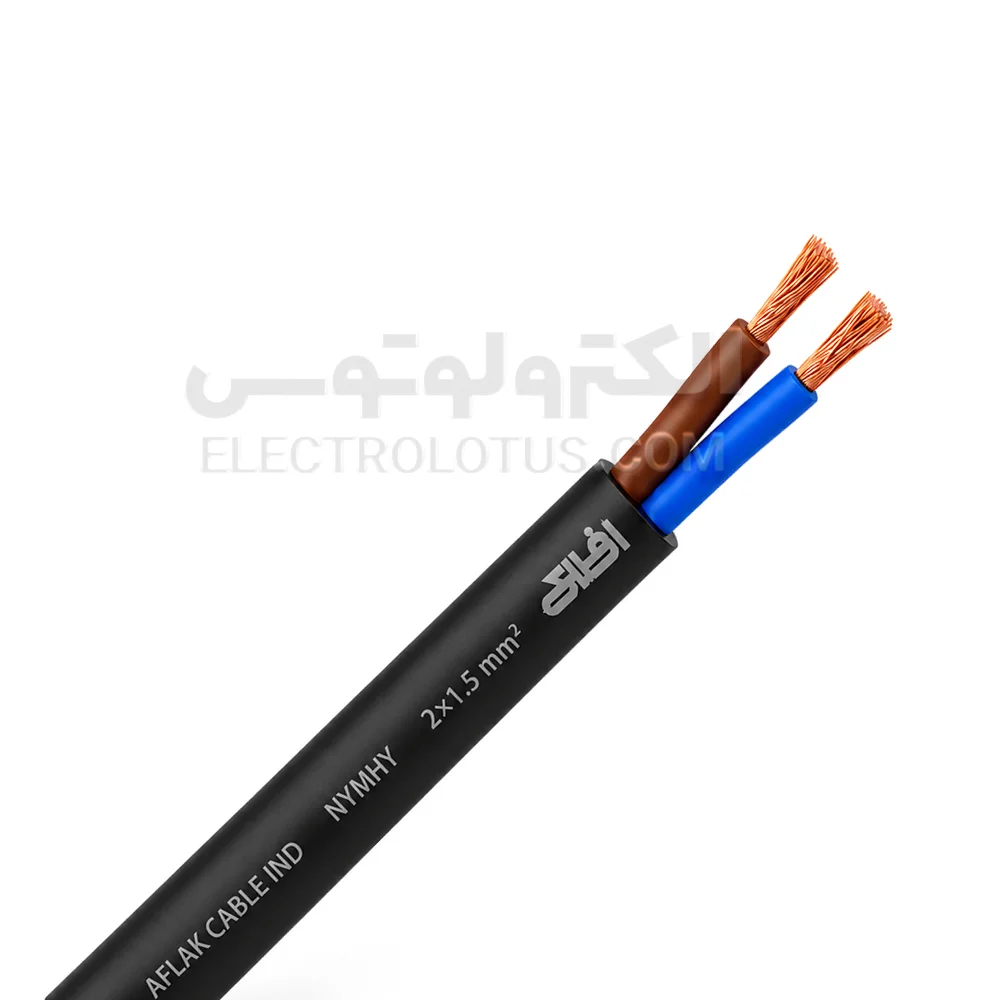

کابل افشان 2 در 1/5 افلاک الکتریک یک کابل انعطافپذیر دورشته با ساختار فنی 2×1/5 میلیمترمربع است. عدد 2 نشاندهنده تعداد هادیها و عدد 1/5 بیانگر سطح مقطع اسمی هر هادی بر حسب میلیمترمربع است.
هر هادی از مفتولهای مسی آنیلشده و افشان کلاس 5 تشکیل شده و با عایق PVC پوشانده میشود. دو هادی عایقشده نیز داخل یک غلاف بیرونی مشترک PVC قرار میگیرند. این ساختار باعث میشود کابل نسبت به سیمهای مفتولی انعطاف بیشتری داشته باشد و برای برخی اتصالات تجهیزات برقی و مسیرهای محافظتشده مناسب باشد.
طبق جدول فنی رسمی افلاک، هادی هر رشته کابل 2×1/5 از 30 مفتول مسی با قطر اسمی 0/24 میلیمتر تشکیل میشود. ضخامت اسمی عایق هر رشته 0/7 میلیمتر، ضخامت اسمی غلاف 0/8 میلیمتر، محدوده قطر خارجی 6/8 تا 8/6 میلیمتر و وزن نامی کابل 87 کیلوگرم در کیلومتر است. حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد نیز 13./3 اهم بر کیلومتر ثبت شده است. وزن نامی 87 کیلوگرم در کیلومتر معادل حدود 87 گرم در هر متر است. بنابراین وزن 100 متر کابل بدون درنظرگرفتن لفاف و بستهبندی حدود 8/7 کیلوگرم خواهد بود.
این محصول در خانواده کابلهای افشان NYMHY قرار میگیرد. افلاک این خانواده را با هادی مسی آنیلشده کلاس 5، عایق PVC نوع D، غلاف PVC نوع ST5 و ساختار CU/PVC/PVC معرفی میکند. کابل 2×1/5 در رده 60227 IEC 53 و ولتاژ نامی 300/500 ولت قرار دارد.
کابل افشان 2×1/5 فقط دو هادی دارد و فاقد رشته ارت مستقل است. بنابراین برای دستگاههایی که بدنه فلزی آنها باید به سیستم اتصال زمین متصل شود، باید کابل سهرشته مناسب انتخاب شود.
ویژگیهای کابل افشان 2 در 1/5 افلاک الکتریک
- دو هادی مستقل 1/5 میلیمترمربعی: این کابل دارای دو مسیر الکتریکی مستقل است و سطح مقطع هر هادی 1/5 میلیمترمربع است. سطح مقطع دو رشته نباید برای محاسبه ظرفیت یک مسیر با یکدیگر جمع شود.
- هادی مسی افشان کلاس 5: هر هادی از 30 مفتول مسی با قطر اسمی 0/24 میلیمتر تشکیل میشود. این ساختار نسبت به هادی مفتولی انعطاف بیشتری ایجاد میکند. عدد 5 در عبارت کلاس هادی 5 به معنی پنجرشتهبودن کابل یا درجه کیفیت محصول نیست و فقط نوع ساختار هادی را مشخص میکند.
- عایق PVC مستقل:هر هادی دارای عایق PVC نوع D است. عایق داخلی، دو مسیر الکتریکی را از یکدیگر جدا میکند.
- غلاف PVC مشترک:دو هادی عایقشده داخل یک غلاف مشترک PVC قرار میگیرند. غلاف بیرونی از رشتههای داخلی در برابر تماس و سایش معمول محافظت میکند. وجود غلاف به معنی مناسببودن کابل برای دفن مستقیم، غوطهوری در آب یا نصب بدون حفاظت در فضای باز نیست.
- کد فنی NYMHY: کد NYMHY نشاندهنده کابل انعطافپذیر دارای هادی مسی، عایق PVC و غلاف PVC است. این کد محصول را از سیم نایلون NYZ و کابل کیسهای سبک NYLHY متمایز میکند.
- قطر خارجی 6/8 تا 8/6 میلیمتر: برای انتخاب گلند، بست، ورودی دستگاه یا فضای عبور، بهتر است حداکثر قطر 8/6 میلیمتر در نظر گرفته شود.
- وزن نامی 87 گرم در متر: وزن هر متر کابل حدود 87 گرم است. این مقدار امکان محاسبه تقریبی وزن حلقه و مقایسه محصول تحویلی با مشخصات فنی را فراهم میکند.
- ولتاژ نامی 300/500 ولت: این کابل در رده 60227 IEC 53 و ولتاژ نامی 300/500 ولت قرار دارد. ولتاژ نامی بهتنهایی مناسببودن کابل برای یک دستگاه را ثابت نمیکند و جریان و شرایط نصب نیز باید بررسی شوند.
- فاقد رشته ارت: کابل فقط دو هادی دارد. برای دستگاهی که به هادی حفاظتی نیاز دارد، کابل سهرشته مناسب انتخاب شود.
نکته مهم درباره جریان مجاز
کابل 2×1/5 مقدار 20 آمپر را در دمای 25 درجه سانتیگراد ثبت شده است. این عدد یک مقدار مرجع جدولی است و نباید بهعنوان ظرفیت قطعی کابل در تمام شرایط نصب استفاده شود.
جریان واقعی قابل استفاده به عوامل زیر بستگی دارد:
- طول کابل
- افت ولتاژ مجاز
- دمای محیط
- عبور کابل از لوله یا داکت
- تعداد کابلهای مجاور
- نوع و توان مصرفکننده
- جریان راهاندازی دستگاه
- جمعشدن کابل به شکل حلقه
- کیفیت دوشاخه، پریز و ترمینال
- شرایط تهویه
- نوع وسیله حفاظتی
در کابلهای رابط، افزایش طول مسیر باعث افزایش افت ولتاژ میشود. همچنین کابل جمعشده به شکل حلقه، گرما را سختتر دفع میکند. بنابراین ظرفیت واقعی باید با شرایط استفاده محاسبه شود.
کاربردهای کابل افشان 2 در 1/5 افلاک الکتریک
- اتصال برخی تجهیزات برقی سبک و متوسط
- کابل تغذیه بعضی چراغها و تجهیزات روشنایی
- اتصال برخی لوازم برقی فاقد نیاز به ارت
- ساخت کابل رابط اختصاصی با طول و جریان محاسبهشده
- اتصالات کوتاه داخل محیطهای خشک
- کابلکشی داخل بعضی تجهیزات
- مدارهای آموزشی و آزمایشگاهی
- تغذیه بعضی تجهیزات الکترونیکی
- اتصال دستگاههای دوشاخهدار با جریان متناسب
- جایگزینی کابل NYMHY همسایز در تجهیزات موجود
- عبور از داکت یا مسیر محافظتشده
- استفاده در محیطهای خانگی و اداری خشک و بدون تنش مکانیکی شدید
انتخاب نهایی کابل باید با توان دستگاه، جریان نامی، طول مسیر، افت ولتاژ و نیاز یا عدم نیاز دستگاه به ارت هماهنگ باشد.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- ورودی اصلی واحد یا تابلو برق
- سیمکشی ثابت پریز بهجای سیمهای استاندارد داخل لوله
- بخاری برقی و هیتر پرتوان بدون محاسبه
- آبگرمکن یا وسایل دارای المنت پرقدرت
- اجاق و فر برقی
- موتور یا پمپ بدون محاسبه جریان راهاندازی
- کولر گازی و تجهیزات پرمصرف بدون بررسی فنی
- چندراهی عمومی با بار نامشخص
- کابل رابط بسیار بلند بدون محاسبه افت ولتاژ
- دفن مستقیم در خاک
- غوطهوری یا تماس دائمی با آب
- نصب مستقیم در فضای باز
- تابش مداوم نور خورشید
- مسیر دارای سایش یا لهشدگی شدید
- زنجیر کابل و حرکت صنعتی پیوسته
- استفاده از کابل آسیبدیده یا دارای غلاف ترکخورده
مزایای کابل افشان 2 در 1/5 افلاک الکتریک
- انعطافپذیری مناسب: ساختار افشان کلاس 5 باعث میشود کابل نسبت به مدل مفتولی همسایز آسانتر خم شود.
- وجود غلاف بیرونی: غلاف PVC مشترک نسبت به سیم نایلون بدون غلاف، حفاظت مکانیکی بیشتری برای عایقهای داخلی فراهم میکند.
- سطح مقطع بالاتر از کابل 2×1: مدل 2×1/5 در شرایط یکسان مقاومت و افت ولتاژ کمتری از کابل 2×1 ایجاد میکند.
- وزن و ابعاد مشخص: وزن نامی، قطر خارجی و ضخامت لایهها در جدول فنی ثبت شدهاند و انتخاب تجهیزات نصب را آسانتر میکنند.
- دو مسیر الکتریکی در یک کابل: دو هادی میتوانند در مدارهای مناسب برای فاز و نول یا دو قطب مستقل استفاده شوند.
- قابلیت عرضه متری یا حلقهای: بسته به پیشنهاد فروشنده، امکان خرید مقدار محدود یا حلقه کامل وجود دارد.
تفاوت کابل افشان 2×1/5 با کابل افشان 2×1
سطح مقطع هر هادی در مدل 1/5 حدود 50 درصد بیشتر از مدل 1 است. در شرایط یکسان، کابل 2×1/5 مقاومت و افت ولتاژ کمتری ایجاد میکند.
طبق جدول افلاک، وزن کابل 2×1 برابر 66 گرم در متر و وزن مدل 2×1/5 برابر 87 گرم در متر است. قطر خارجی مدل 2×1 نیز بین 5/9 تا 7/5 میلیمتر قرار دارد، درحالیکه قطر مدل 2×1/5 بین 6/8 تا 8/6 میلیمتر است.
اگر محاسبات کابل 2×1 را کافی نشان دهند، انتخاب مدل 1/5 ممکن است هزینه و حجم بیشتری ایجاد کند. اگر مدار به سایز 1/5 نیاز داشته باشد، مدل 2×1 جایگزین مناسبی نیست.
تفاوت کابل افشان 2×1/5 با کابل افشان 2×2/5
مدل 2×2/5 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت کمتری ایجاد میکند. این کابل قطورتر، سنگینتر و گرانتر است و برای مدارهایی استفاده میشود که سایز 1/5 پاسخگو نیست.
تفاوت کابل افشان 2×1/5 با کابل افشان 3×1/5
کابل 2×1/5 دو هادی و بدون رشته ارت است. کابل 3×1/5 سه هادی مستقل دارد و میتواند برای فاز، نول و ارت استفاده شود.
تفاوت کابل افشان 2×1/5 با سیم نایلون 2×1/5
سیم نایلون 2×1/5 NYZ از دو هادی عایقشده متصل به یکدیگر تشکیل میشود و غلاف بیرونی مشترک ندارد.
کابل افشان NYMHY دارای عایق مستقل هر هادی و غلاف بیرونی مشترک است و حفاظت بیشتری ایجاد میکند.
تفاوت کابل افشان 2×1/5 با کابل کیسهای 2×1/5
کابل کیسهای NYLHY از خانواده کابلهای انعطافپذیر سبک است و ساختار و استاندارد متفاوتی دارد. کابل این صفحه از خانواده NYMHY است و نباید با کابل کیسهای یک محصول در نظر گرفته شود.
راهنمای نصب
- برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- جریان نامی و حداکثر جریان دستگاه را کنترل کنید.
- طول مسیر و افت ولتاژ را محاسبه کنید.
- بررسی کنید دستگاه به هادی ارت نیاز دارد یا خیر.
- کابل را در محیط خشک و محافظتشده نصب کنید.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- عایق رشتههای داخلی هنگام برداشتن غلاف آسیب نبیند.
- عایق هر هادی با سیملختکن مناسب سایز 1/5 برداشته شود.
- مفتولهای مسی قطع یا ضعیف نشوند.
- برای ترمینال پیچی از وایرشوی 1/5 میلیمترمربع استفاده شود.
- تمام مفتولها داخل وایرشو یا ترمینال قرار گیرند.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه با مهارکننده کشش ثابت شود.
- وزن یا کشش کابل مستقیماً به ترمینال منتقل نشود.
- کابل زیر پایه، پیچ یا لبه بدنه له نشود.
- کابل رابط هنگام باردهی طولانی بهصورت حلقه بسته باقی نماند.
- پیش از راهاندازی، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از روشنکردن دستگاه، کابل، دوشاخه و ترمینال از نظر گرمشدن غیرعادی کنترل شوند.
راهنمای خرید
- ساختار کابل را بررسی کنید:
محصول باید دو هادی داشته باشد و سطح مقطع هر هادی 1/5 میلیمترمربع باشد. ساختار صحیح آن 2×1/5 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYZ، NYLHY و NYAF مربوط به محصولات دیگری هستند.
- وزن را بررسی کنید:

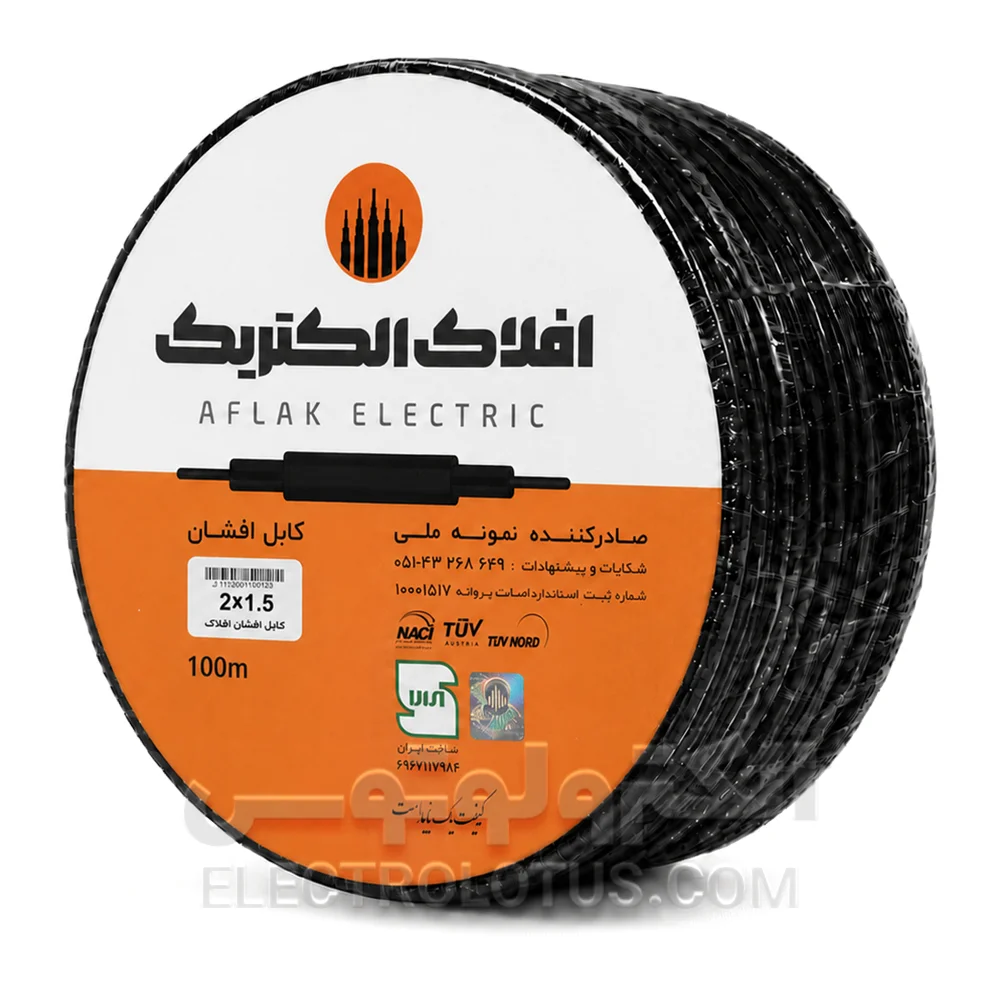

وزن نامی هر متر حدود 87 گرم و وزن 100 متر حدود 8/7 کیلوگرم است. وزن بستهبندی جداگانه محاسبه میشود.
- قطر خارجی را کنترل کنید:
قطر خارجی کابل بین 6/8 تا 8/6 میلیمتر است. برای انتخاب گلند یا ورودی تجهیزات، حداکثر قطر در نظر گرفته شود.
- چاپ روی کابل را بررسی کنید:
نام افلاک، ساختار 2×1/5، ولتاژ نامی، استاندارد و سایر اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- تعداد رشتهها را بررسی کنید:
این کابل رشته ارت ندارد. برای وسیلهای که به اتصال زمین نیاز دارد، کابل سهرشته انتخاب شود.
- سلامت غلاف را کنترل کنید:
ک غلاف نباید ترکخورده، بریده، سوخته، لهشده، چسبناک یا بیشازحد خشک باشد.
- واحد فروش را بررسی کنید:
قیمت ممکن است برای یک متر یا یک حلقه کامل ثبت شده باشد. واحد فروش کنار قیمت هر فروشنده مشخص است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 1/5 افلاک الکتریک یک کابل دورشته انعطافپذیر با هادی مسی کلاس 5، عایق PVC نوع D و غلاف PVC نوع ST5 است. ساختار فنی محصول 2×1/5 میلیمترمربع و کد آن NYMHY است.
طبق جدول رسمی افلاک، هر هادی از 30 مفتول 0/24 میلیمتری تشکیل میشود. ضخامت عایق 0/7 میلیمتر، ضخامت غلاف 0/8 میلیمتر، قطر خارجی 6/.8 تا 8/6 میلیمتر، وزن هر متر 87 گرم و مقاومت هادی 13/3 اهم بر کیلومتر است.
عدد 20 آمپر فقط مقدار مرجع جدول در دمای 25 درجه است. ظرفیت واقعی به طول کابل، روش نصب، دمای محیط، افت ولتاژ، تجمع کابلها و نوع مصرفکننده بستگی دارد.
این کابل فاقد رشته ارت است و برای دستگاههایی که نیازمند اتصال زمین هستند، باید کابل سهرشته مناسب انتخاب شود.
