معرفی کابل افشان 2 در 25 افلاک الکتریک

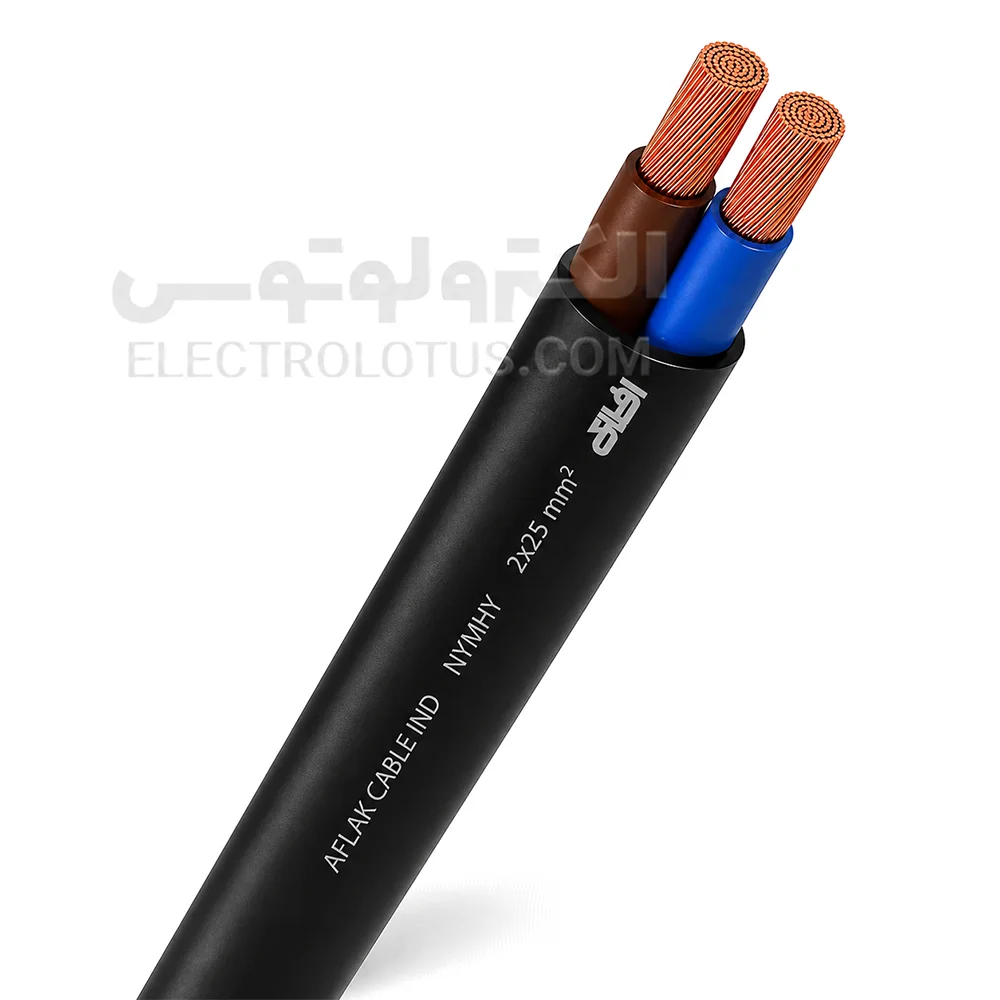

کابل افشان 2 در 25 افلاک الکتریک یک کابل مسی انعطافپذیر دورشته با ساختار 2×25 میلیمترمربع است. این یعنی کابل دارای دو هادی مستقل بوده و سطح مقطع اسمی هر هادی 25 میلیمترمربع است.
هر هادی از مفتولهای مسی آنیلشده و افشان کلاس 5 تشکیل میشود و با عایق PVC پوشانده شده است. دو هادی عایقشده نیز داخل یک غلاف بیرونی مشترک PVC قرار میگیرند. این محصول در خانواده کابلهای افشان NYMHY افلاک قرار دارد و ساختار کلی آن CU/PVC/PVC است. افلاک این خانواده را مطابق استانداردهای ISIRI (607)53 و ISIRI (607)71C تولید میکند.
هر هادی کابل 2×25 از 194 مفتول با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق هر رشته 1/2 میلیمتر، ضخامت غلاف بیرونی 1/6 میلیمتر، قطر خارجی تقریبی کابل 20/5 میلیمتر، وزن نامی 802 کیلوگرم در کیلومتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 0/78 اهم بر کیلومتر است.
این سایز در گروه کابلهای افشان با سطح مقطع بالا قرار میگیرد و انتخاب آن باید براساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، نوع بار و وسیله حفاظتی انجام شود. برای کابل 2×25 نباید یک عدد آمپراژ ثابت را بدون درنظرگرفتن شرایط نصب مبنای انتخاب قرار داد.
ویژگیهای کابل افشان 2×25 افلاک
- هادی مسی افشان کلاس 5: هر هادی از 194 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ساختار چندمفتولی باعث میشود کابل نسبت به کابل دارای هادی مفتولی همسطحمقطع انعطاف بیشتری داشته باشد.
- دو هادی مستقل: کابل دارای دو هادی 25 میلیمترمربعی است و میتواند مطابق طراحی مدار برای دو مسیر الکتریکی مستقل مانند فاز و نول استفاده شود. این کابل رشته ارت مستقل ندارد. برای تجهیزاتی که به هادی حفاظتی نیاز دارند، باید کابل سهرشته یا ساختار مناسب دیگری انتخاب شود.
- عایق و غلاف PVC: هر هادی دارای عایق مستقل PVC است و دو رشته داخل یک غلاف بیرونی مشترک قرار گرفتهاند. وجود غلاف مشترک حفاظت بیشتری نسبت به سیمهای بدون غلاف ایجاد میکند، اما این موضوع به معنی مناسببودن کابل برای دفن مستقیم یا استفاده بدون حفاظت در فضای باز نیست.
- وزن حدود 802 گرم در متر: وزن نامی کابل 802 کیلوگرم در کیلومتر است. بنابراین 100 متر کابل بدون بستهبندی حدود 80/2 کیلوگرم وزن دارد. این وزن هنگام حمل، بازکردن کلاف و مهار کابل در مسیرهای عمودی اهمیت دارد.
- قطر خارجی حدود 20/5 میلیمتر: قطر خارجی تقریبی کابل 20/5 میلیمتر است. هنگام انتخاب گلند، ورودی تابلو، بست، داکت یا مسیر عبور باید این قطر و تلرانس واقعی کابل موجود در نظر گرفته شود.
- مقاومت هادی 0/78 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 0/78 اهم بر کیلومتر است. این مقدار نسبت به سایزهای 16 و 10 کمتر بوده و در طول و شرایط یکسان میتواند افت ولتاژ کمتری ایجاد کند.
کاربردهای کابل افشان 2×25 افلاک
- اتصال برخی تجهیزات تکفاز با سطح مقطع محاسبهشده
- اتصال تجهیزات و تابلوهای برق در مسیرهای محافظتشده
- تغذیه برخی تجهیزات صنعتی و کارگاهی
- اتصال برخی اینورترها و منابع تغذیه
- اتصال بعضی ژنراتورها پس از محاسبه فنی
- اتصال برخی پمپها و موتورها پس از بررسی جریان راهاندازی
- کابلکشی داخل برخی ماشینآلات و تجهیزات
- مسیرهای دارای نیاز به کابل انعطافپذیر با سطح مقطع بالا
- اتصال بین تجهیزات در محیطهای خشک و محافظتشده
- جایگزینی کابل NYMHY 2×25 در تجهیزی که همین مشخصات برای آن تعیین شده است
استفاده از کابل 2×25 برای موتور، پمپ، ژنراتور، دستگاه جوش، تجهیزات گرمایشی یا برق ورودی باید براساس محاسبات فنی انجام شود و صرفاً سطح مقطع 25 میلیمترمربع برای تأیید انتخاب کافی نیست.
مواردی که کابل 2×25 مناسب نیست
- تجهیزات نیازمند رشته ارت در صورت نبود هادی حفاظتی جداگانه
- دفن مستقیم در خاک
- استفاده بهجای کابل قدرت 0/6-1 کیلوولت بدون بررسی
- نصب مستقیم و بدون حفاظت در فضای باز
- قرارگرفتن دائمی در آب
- محیط دارای ضربه یا سایش شدید
- مسیر دارای مواد خورنده
- پمپ و موتور بدون بررسی جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی
- برق ورودی بدون محاسبه افت ولتاژ و حفاظت مدار
- استفاده با کلید یا ترمینال نامتناسب
- خمش بسیار تند یا کشش مکانیکی شدید
تفاوت کابل 2×25 با 2×16
سطح مقطع هر هادی در کابل 2×25 حدود 56 درصد بیشتر از مدل 2×16 است.
کابل 2×16 افلاک دارای هادی 125×0/39 میلیمتر و مقاومت 1/21 اهم بر کیلومتر است، درحالیکه مدل 2×25 دارای هادی 194×0/39 میلیمتر و مقاومت 0/78 اهم بر کیلومتر است. بنابراین در طول و شرایط یکسان، سایز 25 مقاومت و افت ولتاژ کمتری دارد.
کابل 2×25 در مقابل سنگینتر، قطورتر و گرانتر است. اگر محاسبات سایز 16 را کافی نشان دهند، استفاده از 25 ضرورتی ندارد.
تفاوت کابل 2×25 با 2×35
کابل 2×35 سطح مقطع بیشتری از مدل 2×25 دارد و در شرایط یکسان مقاومت و افت ولتاژ کمتری ایجاد میکند. در مقابل، وزن، قطر، هزینه و تجهیزات اتصال آن بزرگتر خواهند بود.
انتخاب میان سایز 25 و 35 باید براساس جریان، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
تفاوت کابل 2×25 با 3×25
کابل 2×25 دو هادی دارد و رشته ارت مستقل ندارد.
کابل 3×25 سه هادی مستقل دارد و میتواند براساس طراحی مدار برای فاز، نول و ارت یا ساختارهای دیگر استفاده شود.
راهنمای انتخاب کابل 2×25
- جریان مصرفی مدار را محاسبه کنید.
- طول مسیر را در نظر بگیرید.
- افت ولتاژ را محاسبه کنید.
- جریان راهاندازی تجهیزات را بررسی کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای کنار یکدیگر را بررسی کنید.
- ظرفیت کلید یا فیوز را با کابل هماهنگ کنید.
- نیاز مدار به ارت را مشخص کنید.
- رده ولتاژی کابل را با پروژه تطبیق دهید.
- از انتخاب صرفاً براساس آمپراژ عمومی خودداری کنید.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع را براساس محاسبات مدار انتخاب کنید.
- ظرفیت گلند و ورودی را برای قطر حدود 20/5 میلیمتر بررسی کنید.
- شعاع خم مناسب کابل رعایت شود.
- از کشیدن کابل با نیروی بیش از حد خودداری کنید.
- کابل در مسیرهای عمودی بهدرستی مهار شود.
- غلاف بیرونی بدون آسیب به عایق هادیها برداشته شود.
- عایق هادی با ابزار مناسب سایز 25 برداشته شود.
- مفتولهای مسی بریده یا ضعیف نشوند.
- از کابلشو یا سرسیم مناسب سایز 25 استفاده شود.
- قالب پرس با کابلشو هماهنگ باشد.
- اتصالات کاملاً محکم و کممقاومت باشند.
- وزن کابل به ترمینال منتقل نشود.
- پس از راهاندازی، دمای کابلشو و ترمینال بررسی شود.
راهنمای خرید کابل افشان 2×25 افلاک
- سطح مقطع 2×25 را بررسی کنید.
- کد NYMHY را کنترل کنید.
- ساختار هادی 194×0/39 میلیمتر را با مشخصات محصول تطبیق دهید.
- وزن حدود 802 گرم در متر را در نظر بگیرید.
- قطر خارجی تقریبی 20/5 میلیمتر را بررسی کنید.
- مقاومت هادی 0/78 اهم بر کیلومتر را با مشخصات فنی تطبیق دهید.
- سلامت عایق و غلاف را بررسی کنید.
- تعداد رشتهها را کنترل کنید.
- متراژ کلاف را از روی برچسب بررسی کنید.
- واحد فروش متری یا کلافی را قبل از خرید مشخص کنید.
- از کابلشو و گلند متناسب با سایز کابل استفاده کنید.
چرا خرید از الکترولوتوس
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 25 افلاک الکتریک یک کابل دورشته انعطافپذیر با دو هادی مسی افشان کلاس 5 و سطح مقطع 25 میلیمترمربع برای هر هادی است. هر هادی از 194 مفتول 0/39 میلیمتری تشکیل شده و کابل دارای عایق PVC و غلاف بیرونی PVC است.
ضخامت عایق هر رشته 1/2 میلیمتر، ضخامت غلاف 1/6 میلیمتر، قطر خارجی تقریبی 20/5 میلیمتر، وزن هر متر حدود 802 گرم و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/78 اهم بر کیلومتر است.
این سایز برای مدارهایی مناسب است که محاسبات جریان، طول مسیر، افت ولتاژ و روش نصب نیاز به دو هادی 25 میلیمترمربعی را تأیید کنند. برای انتخاب آن نباید فقط به یک عدد آمپراژ عمومی تکیه کرد.
