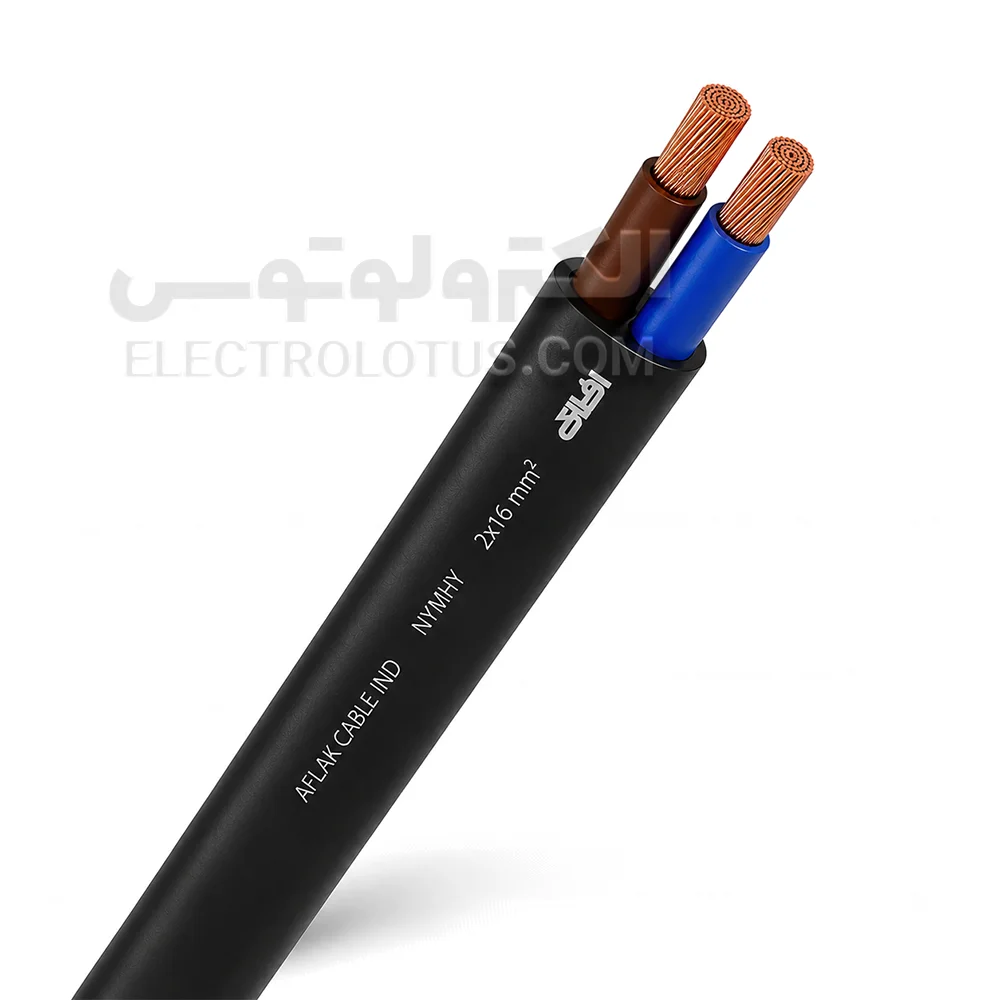

معرفی کابل افشان 2 در 16 افلاک الکتریک
کابل افشان 2 در 16 افلاک الکتریک یک کابل انعطافپذیر دورشته با ساختار فنی 2×16 میلیمترمربع است. عدد 2 نشاندهنده وجود دو هادی مستقل و عدد 16 بیانگر سطح مقطع اسمی هر هادی بر حسب میلیمترمربع است.
هر هادی از مجموعهای از مفتولهای مسی آنیلشده تشکیل شده و در گروه هادیهای افشان کلاس 5 قرار میگیرد. هر رشته دارای عایق PVC مستقل است و دو رشته عایقشده داخل یک غلاف بیرونی مشترک PVC قرار میگیرند.
هادی هر رشته کابل 2×16 از 125 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق هر هادی 1 میلیمتر، ضخامت اسمی غلاف بیرونی 1/6 میلیمتر و قطر خارجی تقریبی کابل 17/4 میلیمتر است.

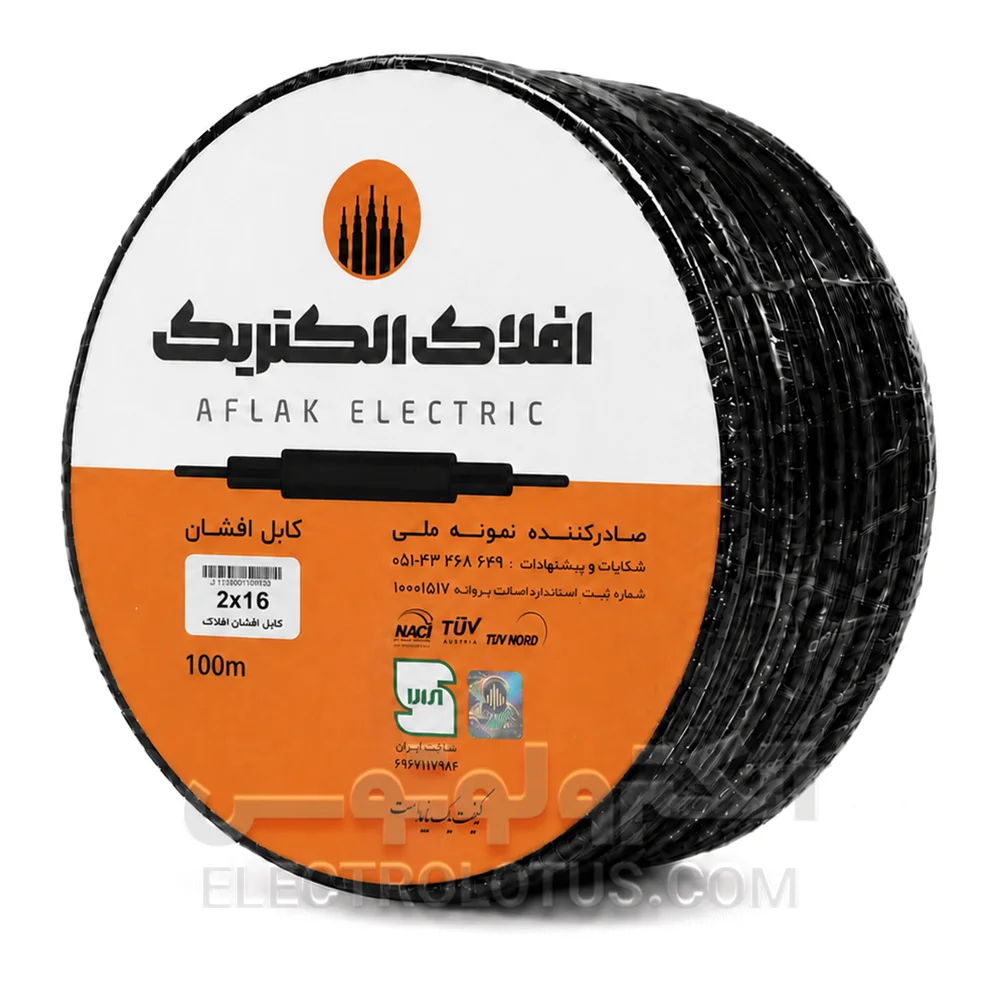

وزن نامی کابل 555 کیلوگرم در کیلومتر است که با حدود 555 گرم در هر متر برابری میکند. بنابراین وزن تقریبی 100 متر کابل بدون محاسبه کلاف، لفاف و سایر اجزای بستهبندی حدود 55/5 کیلوگرم خواهد بود.
حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر است. مقاومت کمتر مدل 2×16 نسبت به سایزهای 2×10 و 2×6 باعث میشود در طول و شرایط نصب یکسان، افت ولتاژ و اتلاف توان کمتری ایجاد کند.
این سایز در گروه کابلهای انعطافپذیر 60227 IEC 71C با ولتاژ نامی 600/1000 ولت قرار میگیرد. خانواده کابل افشان افلاک با هادی مسی کلاس 5، عایق PVC نوع D، غلاف PVC نوع ST5 و ساختار CU/PVC/PVC معرفی شده است.
کابل افشان 2×16 فقط دو هادی دارد و فاقد رشته ارت مستقل است. برای دستگاه یا مداری که به هادی حفاظتی نیاز دارد، باید کابل سهرشته مناسب مانند 3×16 یا مسیر حفاظتی دیگری مطابق طراحی پروژه انتخاب شود.
این محصول با کابل قدرت افشان 2×16 یکسان نیست. کابل این صفحه در خانواده کابلهای انعطافپذیر PVC با رده 600/1000 ولت قرار میگیرد، اما کابلهای قدرت عموماً برای رده 0/6-1 کیلوولت و شرایط نصب متفاوت طراحی میشوند.
ویژگیهای کابل افشان 2 در 16 افلاک الکتریک
- دو هادی مستقل 16 میلیمترمربعی: کابل دارای دو مسیر رسانای مستقل است و سطح مقطع اسمی هر هادی 16 میلیمترمربع است. سطح مقطع دو رشته برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: هر هادی از 125 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ساختار چندمفتولی، کابل را نسبت به هادی مفتولی یا نیمهافشان همسطحمقطع انعطافپذیرتر میکند. عدد 5 در عبارت کلاس هادی 5 به معنی پنجرشتهبودن کابل، کیفیت درجه پنج یا میزان خلوص مس نیست. این عدد فقط نوع ساختار و میزان انعطاف هادی را مشخص میکند.
- عایق مستقل هر رشته: هر یک از دو هادی با عایق PVC نوع D پوشانده میشود. ضخامت اسمی عایق هر رشته در این سایز 1 میلیمتر است. عایق داخلی باید یکنواخت و بدون ترک، بریدگی، سوختگی، لهشدگی یا تغییر رنگ غیرعادی باشد.
- غلاف بیرونی مشترک: دو رشته عایقشده داخل یک غلاف PVC نوع ST5 قرار میگیرند. ضخامت اسمی غلاف بیرونی این مدل 1/6 میلیمتر است. وجود غلاف مشترک نسبت به سیمهای بدون غلاف، حفاظت بیشتری در برابر تماس و سایش معمول ایجاد میکند. این غلاف به معنی مناسببودن کابل برای دفن مستقیم، غوطهوری در آب یا نصب بدون حفاظت در فضای باز نیست.
- کد فنی NYMHY: کد NYMHY برای کابل انعطافپذیر دارای هادی مسی، عایق PVC و غلاف PVC استفاده میشود.
- قطر خارجی تقریبی 17/4 میلیمتر: قطر خارجی ثبتشده در ردیف فنی حدود 17/4 میلیمتر است. برای انتخاب گلند، بست، ورودی تابلو یا فضای داکت باید قطر محصول موجود نیز کنترل شود.
- وزن نامی 555 گرم در متر: وزن تقریبی 100 متر کابل بدون بستهبندی حدود 55/5 کیلوگرم است. این وزن هنگام حمل، بازکردن کلاف، نصب در مسیر عمودی و طراحی ساپورتها اهمیت دارد.
- مقاومت هادی 1/21 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر است. مقاومت واقعی هادی با افزایش دمای کار بیشتر میشود.
- ولتاژ نامی 600/1000 ولت: این سایز در رده 60227 IEC 71C با ولتاژ نامی 600/1000 ولت قرار میگیرد. ولتاژ نامی بهتنهایی مناسببودن کابل برای یک پروژه را مشخص نمیکند و شرایط نصب و نوع مدار نیز باید بررسی شوند.
- فاقد رشته ارت مستقل: کابل 2×16 فقط دو هادی دارد. برای دستگاه یا مداری که به اتصال زمین نیاز دارد، کابل دورشته بهتنهایی کافی نیست.
- انعطاف مناسب نسبت به سطح مقطع: هادی کلاس 5، شکلدهی و اتصال کابل را نسبت به کابل مفتولی همسایز آسانتر میکند. بااینحال، کابل 2×16 قطور و سنگین است و نباید با شعاع بسیار کم خم شود.
- قابلیت اتصال با کابلشو: اتصال هر هادی به شینه، کلید یا ترمینال معمولاً به کابلشوی مسی یا وایرشوی متناسب با سطح مقطع 16 میلیمترمربع نیاز دارد. نوع کابلشو، قطر سوراخ، قالب پرس و ابعاد محل اتصال باید با تجهیزات پروژه هماهنگ باشند.
نکته مهم درباره جریان مجاز
جریان واقعی قابل استفاده به عوامل زیر بستگی دارد:
- روش نصب کابل
- قرارگرفتن در هوا، داکت یا لوله
- دمای محیط
- تعداد کابلهای مجاور
- طول مسیر
- افت ولتاژ مجاز
- نوع بار
- ضریب توان مصرفکننده
- جریان راهاندازی موتور یا کمپرسور
- دمای مجاز کلید و ترمینال
- کیفیت اتصال کابلشو
- شرایط تهویه مسیر
- شعاع خم و نحوه استقرار کابل
- باز یا کلافبودن کابل هنگام باردهی
- نوع و ظرفیت وسیله حفاظتی
- جریان اتصال کوتاه احتمالی
مقدار ظرفیت براساس روش نصب، تعداد رشتهها و محیط عبور متفاوت است؛ بنابراین انتخاب کلید یا فیوز تنها براساس سطح مقطع 16 میلیمترمربع صحیح نیست.
کاربردهای کابل افشان 2 در 16 افلاک الکتریک
- اتصال برخی تجهیزات تکفاز با جریان محاسبهشده
- اتصال بعضی تابلوها و تجهیزات در مسیر محافظتشده
- اتصال برخی منابع تغذیه و مبدلها
- تغذیه بعضی تجهیزات کارگاهی
- اتصال برخی اینورترها
- تغذیه تجهیزات دوعایقه فاقد نیاز به ارت
- اتصال بعضی پمپها و موتورها پس از محاسبه
- ساخت رابط اختصاصی با طول و ظرفیت مشخص
- اتصال برخی ژنراتورها و منابع برق پس از طراحی فنی
- کابلکشی داخل بعضی تجهیزات صنعتی
- عبور از داکت یا کانال دارای ظرفیت کافی
- جایگزینی کابل انعطافپذیر همسایز در تجهیزات موجود
- استفاده در محیطهای خشک و محافظتشده
- استفاده در بعضی مدارهای تکفاز با دو هادی فاز و نول
استفاده برای برق ورودی، پمپ، موتور، کمپرسور، دستگاه جوش، تجهیزات گرمایشی یا ژنراتور فقط زمانی صحیح است که جریان بار، جریان راهاندازی، طول مسیر، افت ولتاژ، رده ولتاژی، روش نصب، وسیله حفاظتی و نیاز به ارت بررسی شده باشند.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- مدار سهسیمه شامل فاز، نول و ارت
- انتخاب برای برق ورودی بدون طراحی فنی
- استفاده بهجای کابل قدرت 0/6-1 کیلوولت
- پمپ یا موتور بدون بررسی جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی و ضریب کار
- هیتر یا وسیله گرمایشی بدون محاسبه
- کولر گازی یا کمپرسور بدون بررسی فنی
- کابل رابط بسیار بلند بدون محاسبه افت ولتاژ
- استفاده با کلید، دوشاخه یا پریز نامتناسب
- دفن مستقیم در زمین
- غوطهوری یا تماس دائمی با آب
- نصب مستقیم و بدون حفاظت در فضای باز
- تابش مداوم نور خورشید
- محیط دارای مواد خورنده
- مسیر دارای ضربه، لهشدگی یا سایش شدید
- حرکت و خمش صنعتی پیوسته
- استفاده از کابل دارای عایق یا غلاف آسیبدیده
مزایای کابل افشان 2 در 16 افلاک الکتریک
- سطح مقطع مناسب برای بعضی مدارهای دارای جریان بالاتر: مدل 2×16 نسبت به سایزهای 2×6 و 2×10 سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت و افت ولتاژ کمتری ایجاد میکند.
- انعطافپذیری بیشتر از کابل مفتولی: هادی کلاس 5 باعث میشود کابل نسبت به مدل مفتولی یا نیمهافشان همسطحمقطع آسانتر خم و نصب شود.
- وجود غلاف بیرونی مشترک: غلاف PVC از عایق هادیهای داخلی در برابر تماس و سایش معمول محافظت میکند.
- افت ولتاژ کمتر نسبت به سایز 10: حداکثر مقاومت هادی سایز 16 برابر 1/21 اهم بر کیلومتر است، درحالیکه مقاومت سایز 10 برابر 1/91 اهم بر کیلومتر ثبت شده است. در شرایط مشابه، مدل 16 افت ولتاژ کمتری ایجاد میکند.
- قابلیت اتصال به تجهیزات قدرت: با استفاده از کابلشو، قالب پرس و ترمینال مناسب میتوان اتصال منظم و کممقاومتی ایجاد کرد.
- امکان خرید متری: وزن و قیمت بالاتر این سایز باعث میشود خرید متری برای مسیرهایی با طول مشخص، از تهیه کلاف کامل مناسبتر باشد.
تفاوت کابل افشان 2×16 با کابل افشان 2×10
سطح مقطع هر هادی در مدل 16 حدود 60 درصد بیشتر از مدل 10 است.
کابل 2×10 دارای ساختار هادی 80×0/39 میلیمتر، قطر خارجی تقریبی 14/8 میلیمتر، وزن 385 گرم در متر و مقاومت 1/91 اهم بر کیلومتر است.
کابل 2×16 دارای ساختار 125×0/39 میلیمتر، قطر خارجی تقریبی 17/4 میلیمتر، وزن 555 گرم در متر و مقاومت 1/21 اهم بر کیلومتر است.
اگر محاسبات سایز 10 را کافی نشان دهند، استفاده از سایز 16 میتواند هزینه، وزن و فضای نصب را بدون ضرورت افزایش دهد. اگر مدار به سایز 16 نیاز داشته باشد، کابل 2×10 جایگزین مناسبی نیست.
تفاوت کابل افشان 2×16 با کابل افشان 2×25
کابل 2×25 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت و افت ولتاژ کمتری ایجاد میکند. در مقابل، قطورتر، سنگینتر و گرانتر است.
انتخاب میان سایزهای 16 و 25 باید براساس جریان بار، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، جریان اتصال کوتاه و وسیله حفاظتی انجام شود.
تفاوت کابل افشان 2×16 با کابل افشان 3×16
کابل 2×16 فقط دو هادی دارد و فاقد رشته ارت مستقل است. کابل 3×16 سه هادی مستقل دارد و میتواند مطابق طراحی برای فاز، نول و هادی حفاظتی استفاده شود.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- جریان نامی و حداکثر جریان مصرفکننده را بررسی کنید.
- جریان راهاندازی دستگاه را در محاسبات وارد کنید.
- طول مسیر و افت ولتاژ مجاز را محاسبه کنید.
- نیاز یا عدم نیاز مدار به هادی ارت را مشخص کنید.
- رده ولتاژی 600/1000 ولت با مدار تطبیق داده شود.
- ظرفیت وسیله حفاظتی با ظرفیت واقعی کابل هماهنگ شود.
- کابل در محیط خشک و محافظتشده نصب شود.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- ظرفیت گلند و ورودی برای قطر تقریبی 17/4 میلیمتر بررسی شود.
- شعاع خم مناسب با قطر کابل رعایت شود.
- کابل با نیروی بیش از حد داخل مسیر کشیده نشود.
- در مسیرهای عمودی از ساپورت و مهار مناسب استفاده شود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- هنگام برداشتن غلاف، عایق رشتههای داخلی آسیب نبیند.
- عایق هر هادی با ابزار مناسب سایز 16 برداشته شود.
- مفتولهای مسی قطع یا ضعیف نشوند.
- برای اتصال پیچی از کابلشو یا وایرشوی مناسب 16 میلیمترمربع استفاده شود.
- قالب ابزار پرس با نوع و سایز کابلشو هماهنگ باشد.
- تمام مفتولها داخل کابلشو یا ترمینال قرار گیرند.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- ترمینال باید ظرفیت پذیرش هادی 16 میلیمترمربع را داشته باشد.
- کابل در ورودی دستگاه با مهارکننده کشش تثبیت شود.
- وزن کابل مستقیماً به کابلشو یا ترمینال منتقل نشود.
- کابل زیر پایه، پیچ یا لبه بدنه له نشود.
- کابل هنگام باردهی بهصورت کلاف فشرده باقی نماند.
- پیش از راهاندازی، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، ترمینال، کلید و کابل کنترل شود.
- نصب مدارهای با جریان بالا به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- ساختار کابل را بررسی کنید:
محصول باید دو هادی مستقل داشته باشد و سطح مقطع هر هادی 16 میلیمترمربع باشد. ساختار صحیح آن 2×16 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYAF، NYZ، NYLHY، NYY و N2XY به محصولات دیگری مربوط هستند.
- استاندارد را بررسی کنید:
این سایز در رده 60227 IEC 71C و ولتاژ نامی 600/1000 ولت قرار میگیرد. اطلاعات چاپشده روی کابل نیز هنگام تحویل کنترل شود.
- ساختار هادی را بررسی کنید:
ساختار رسمی هر هادی 125 مفتول با قطر اسمی 0/39 میلیمتر است.
- وزن را کنترل کنید:
وزن نامی هر متر حدود 555 گرم و وزن 100 متر بدون بستهبندی حدود 55/5 کیلوگرم است.
- قطر خارجی را بررسی کنید:
قطر خارجی تقریبی کابل 17/4 میلیمتر است. برای انتخاب دقیق گلند یا ورودی دستگاه، قطر محصول موجود نیز کنترل شود.
- مقاومت هادی را بررسی کنید:
حداکثر مقاومت ثبتشده هر هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر است.
- چاپ روی کابل را کنترل کنید:
نام افلاک، ساختار 2×16، کد یا استاندارد، ولتاژ نامی و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- تعداد رشتهها را بررسی کنید:
این کابل رشته ارت مستقل ندارد. برای تجهیزات نیازمند اتصال زمین، کابل سهرشته مناسب انتخاب شود.
- سلامت عایق و غلاف را کنترل کنید:
غلاف و عایقها نباید ترکخورده، بریده، سوخته، لهشده، چسبناک یا بیش از حد خشک باشند.
- واحد فروش را بررسی کنید:
قیمت ممکن است برای یک متر یا کلاف کامل ثبت شده باشد. واحد فروش کنار قیمت هر فروشنده مشخص است.
- عدد آمپراژ عمومی را مبنا قرار ندهید:
ظرفیت واقعی کابل باید با محاسبات پروژه تعیین شود.
- آن را با کابل قدرت اشتباه نگیرید:
اگر پروژه به کابل 0.6/1 کیلوولت، کابل قابل دفن یا کابل مناسب فضای باز نیاز دارد، کابل NYMHY جایگزین خودکار آن نیست.
- تجهیزات اتصال را بررسی کنید:
کابلشو، ترمینال، گلند و قالب پرس باید با سطح مقطع 16 میلیمترمربع، قطر کابل و محل نصب سازگار باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 16 افلاک الکتریک یک کابل دورشته انعطافپذیر با هادی مسی افشان کلاس 5، عایق PVC و غلاف بیرونی PVC است. ساختار فنی محصول 2×16 میلیمترمربع و کد آن NYMHY است.
هر هادی از 125 مفتول 0/39 میلیمتری تشکیل میشود. ضخامت اسمی عایق هر رشته 1 میلیمتر، ضخامت غلاف 1/6 میلیمتر، قطر خارجی تقریبی 17/4 میلیمتر، وزن هر متر 555 گرم و حداکثر مقاومت هادی 1/21 اهم بر کیلومتر است.
این سایز در رده 60227 IEC 71C با ولتاژ نامی 450/750 ولت قرار دارد. کابل 2×16 عدد مستقلی برای جریان مجاز ندارد؛ بنابراین ظرفیت واقعی باید براساس طول مسیر، روش نصب، دمای محیط، افت ولتاژ، نوع بار، کیفیت اتصال و وسیله حفاظتی محاسبه شود.
این کابل فقط دو هادی دارد و برای تجهیزات نیازمند اتصال زمین، باید کابل سهرشته مناسب انتخاب شود.
