معرفی کابل افشان 2 در 35 افلاک الکتریک

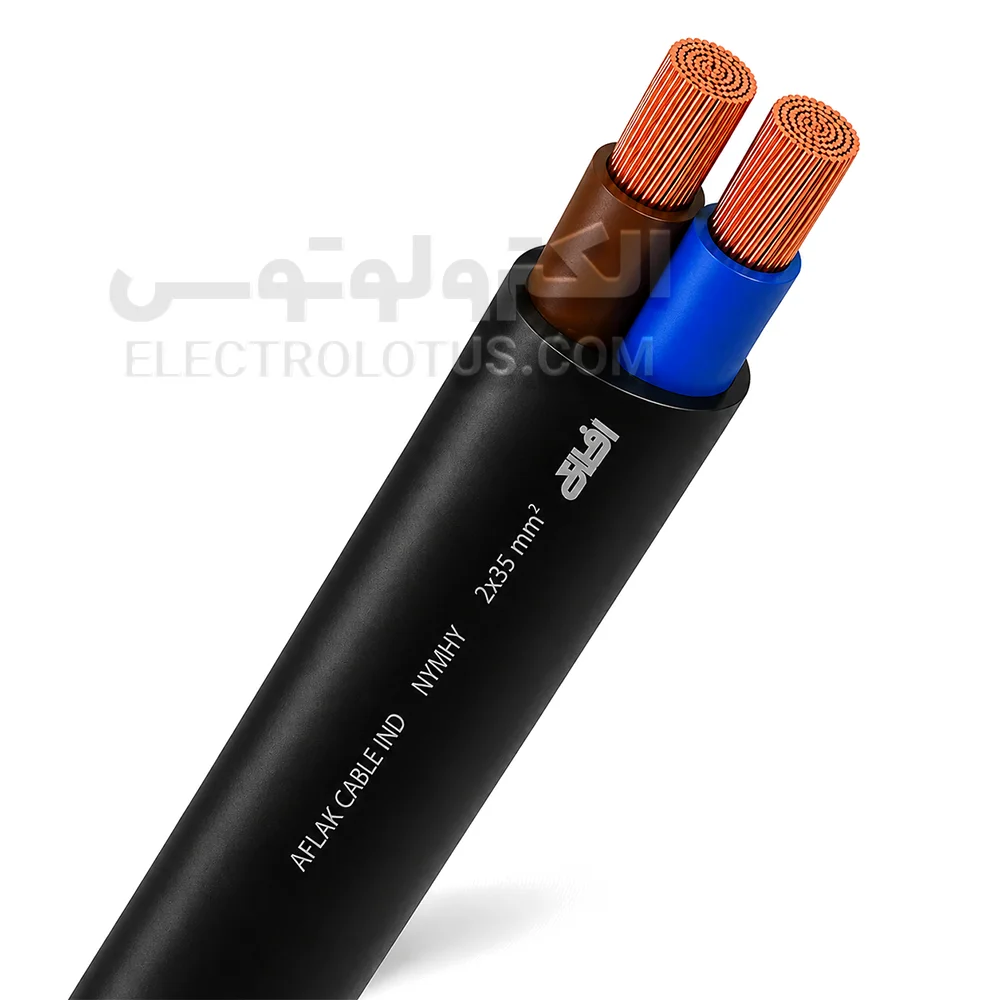

کابل افشان 2 در 35 افلاک الکتریک یک کابل مسی انعطافپذیر دورشته با ساختار 2×35 میلیمترمربع است. این ساختار یعنی کابل دارای دو هادی مستقل بوده و سطح مقطع اسمی هر هادی برابر با 35 میلیمترمربع است.
هر هادی از مس آنیلشده افشان تشکیل میشود و با عایق PVC پوشانده شده است. دو هادی عایقشده نیز داخل یک غلاف بیرونی مشترک PVC قرار میگیرند. افلاک کابلهای افشان این خانواده را با هادی مسی انعطافپذیر کلاس 5 و ساختار عایق و غلاف PVC عرضه میکند. کابل افشان 2×35 افلاک نیز بهصورت محصول مستقل در بازار عرضه شده است.
سطح مقطع 35 میلیمترمربع در مقایسه با سایزهای 16 و 25، مقاومت الکتریکی کمتری در طول یکسان ایجاد میکند و برای مدارهایی انتخاب میشود که محاسبات جریان، طول مسیر و افت ولتاژ نیاز به سطح مقطع بالاتری را نشان دهند.
این کابل فقط دو هادی دارد و رشته ارت مستقل ندارد. بنابراین در مدار یا تجهیزی که اتصال حفاظتی زمین الزامی است، کابل دورشته بهتنهایی پاسخگوی ساختار مدار نیست و باید کابل سهرشته یا هادی حفاظتی مناسب در نظر گرفته شود.
کابل افشان 2×35 نباید با کابل قدرت افشان 2×35 افلاک اشتباه گرفته شود. کابل قدرت افشان 2×35 محصول جداگانهای است که با استاندارد IEC 60502-1 و ولتاژ نامی 0.6/1 کیلوولت عرضه میشود، درحالیکه صفحه حاضر برای کابل افشان انعطافپذیر معمولی در نظر گرفته شده است.
نکته مهم درباره جریان مجاز کابل 2×35
برای کابل افشان 2×35 نباید یک عدد آمپراژ ثابت را برای تمام شرایط استفاده کرد.
جریان واقعی قابل استفاده به طول مسیر، روش نصب، دمای محیط، عبور کابل از لوله یا داکت، تجمع کابلها، نوع مصرفکننده، جریان راهاندازی، افت ولتاژ مجاز، کیفیت اتصالات و نوع وسیله حفاظتی وابسته است.
افلاک نیز در راهنمای جریان مجاز کابل تأکید میکند که ظرفیت جریان به سطح مقطع، شرایط نصب و عوامل محیطی وابسته است.
ویژگیهای کابل افشان 2 در 35 افلاک
- دو هادی مستقل 35 میلیمترمربعی: هر یک از دو هادی کابل سطح مقطع اسمی 35 میلیمترمربع دارد. نباید سطح مقطع دو رشته را برای محاسبه ظرفیت یک هادی با یکدیگر جمع کرد.
- هادی مسی افشان کلاس 5: ساختار افشان باعث انعطاف بیشتر کابل نسبت به کابلهای دارای هادی مفتولی یا نیمهافشان همسطحمقطع میشود. این ویژگی هنگام اتصال کابل به تجهیزات، تابلوها و مسیرهای دارای تغییر جهت اهمیت بیشتری پیدا میکند. خانواده کابل افشان افلاک با هادی مسی آنیلشده کلاس 5 معرفی شده است.
- عایق مستقل هر هادی: هر هادی دارای عایق مستقل PVC است تا دو مسیر الکتریکی از یکدیگر جدا بمانند.
- غلاف بیرونی مشترک: هر دو رشته داخل غلاف PVC مشترک قرار میگیرند. این غلاف از عایقهای داخلی در برابر تماس و سایش معمول محافظت میکند. وجود غلاف بیرونی به معنی مناسببودن کابل برای دفن مستقیم در خاک، غوطهوری در آب یا نصب بدون حفاظت در فضای باز نیست.
- انعطافپذیری مناسب: ساختار هادی کلاس 5 باعث میشود کابل نسبت به هادی خشک همسطحمقطع انعطاف بیشتری داشته باشد. بااینحال، سطح مقطع 35 میلیمترمربع باعث میشود کابل نسبت به سایزهای کوچکتر سنگینتر و قطورتر باشد و هنگام نصب باید شعاع خم مناسب رعایت شود.
- فاقد رشته ارت: کابل 2×35 فقط دو رشته دارد. اگر مدار به فاز، نول و ارت نیاز دارد، مدل سهرشته متناسب انتخاب شود.
کاربردهای کابل افشان 2×35 افلاک
- اتصال برخی تجهیزات تکفاز با جریان محاسبهشده
- اتصال تجهیزات و تابلوهای برق در مسیر محافظتشده
- تغذیه برخی تجهیزات صنعتی و کارگاهی
- اتصال برخی منابع تغذیه
- اتصال بعضی اینورترها
- اتصال برخی تجهیزات الکترومکانیکی
- اتصال بعضی پمپها پس از محاسبه جریان راهاندازی
- اتصال برخی موتورها در صورت تطابق طراحی مدار
- اتصال بعضی ژنراتورها و منابع برق طبق طراحی فنی
- کابلکشی داخل برخی تجهیزات و ماشینآلات
- مسیرهایی که به کابل انعطافپذیر با سطح مقطع بالا نیاز دارند
- جایگزینی کابل افشان 2×35 در تجهیزی که همین ساختار برای آن مشخص شده است
استفاده برای موتور، پمپ، کمپرسور، دستگاه جوش، ژنراتور یا برق ورودی باید بعد از محاسبه جریان، جریان راهاندازی، طول مسیر، افت ولتاژ، شرایط نصب و نیاز به ارت انجام شود.
موارد استفاده نامناسب
- استفاده برای تجهیزات نیازمند ارت بدون هادی حفاظتی مجزا
- انتخاب برای برق ورودی بدون محاسبات فنی
- دفن مستقیم در خاک
- غوطهوری دائمی در آب
- نصب آزاد و بدون حفاظت در فضای باز
- قرارگرفتن دائمی در معرض نور خورشید بدون تأیید مناسببودن روکش
- مسیر دارای فشار و لهشدگی شدید
- مسیر دارای سایش مکانیکی زیاد
- محیط دارای مواد شیمیایی خورنده
- موتور یا پمپ بدون محاسبه جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی
- تجهیزات گرمایشی بدون بررسی توان و طول مسیر
- استفاده بهجای کابل قدرت 0.6/1 کیلوولت بدون بررسی مشخصات پروژه
مزایای کابل افشان 2×35 افلاک
- سطح مقطع بالا: دو هادی 35 میلیمترمربعی امکان استفاده از کابل را در مدارهایی فراهم میکنند که محاسبات فنی این سطح مقطع را تأیید کرده باشند.
- انعطاف بیشتر نسبت به هادی خشک: هادی کلاس 5 نسبت به کابلهای خشک همسطحمقطع انعطاف بیشتری دارد و اتصال آن به برخی تجهیزات سادهتر است.
- وجود غلاف بیرونی: غلاف PVC مشترک از دو هادی عایقشده محافظت کرده و کابل را به یک مجموعه واحد تبدیل میکند.
- مقاومت کمتر نسبت به سایزهای کوچکتر: افزایش سطح مقطع باعث کاهش مقاومت مسیر در طول یکسان میشود و میتواند افت ولتاژ را کاهش دهد.
- مناسب اتصال با کابلشو: برای اتصال هادی 35 میلیمترمربع به شینه، کلید یا ترمینال میتوان از کابلشوی متناسب با نوع اتصال و سطح مقطع هادی استفاده کرد.
تفاوت کابل افشان 2×35 با کابل افشان 2×25
سطح مقطع هر هادی در مدل 35 حدود 40 درصد بیشتر از مدل 25 است.
در طول و شرایط مشابه، کابل 2×35 مقاومت الکتریکی و افت ولتاژ کمتری نسبت به 2×25 ایجاد میکند. در مقابل، کابل 2×35 قطورتر، سنگینتر و گرانتر است.
اگر محاسبات استفاده از سایز 25 را تأیید کنند، انتخاب سایز 35 الزام فنی ندارد. اگر پروژه به سطح مقطع 35 نیاز داشته باشد، مدل 25 نباید صرفاً برای کاهش هزینه جایگزین شود.
تفاوت کابل افشان 2×35 با کابل افشان 2×16
سطح مقطع هر هادی مدل 35 بیش از دو برابر مدل 16 است. اختلاف سطح مقطع باعث تفاوت محسوس در مقاومت مسیر، وزن، قطر کابل، قیمت و تجهیزات اتصال میشود.
این دو سایز برای یک محدوده مصرف یکسان طراحی نشدهاند و انتخاب آنها باید براساس محاسبات مدار انجام شود.
تفاوت کابل افشان 2×35 با کابل 3×35
کابل 2×35 دارای دو هادی است و رشته ارت مستقل ندارد.
کابل 3×35 سه هادی دارد و میتواند براساس طراحی مدار برای فاز، نول و هادی حفاظتی یا ترکیب دیگری استفاده شود.
تفاوت کابل افشان 2×35 با دو رشته سیم افشان 1×35
در کابل 2×35 هر دو هادی عایقشده داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از دو سیم افشان 1×35، هر سیم عایق مستقل دارد اما غلاف مشترکی پیرامون دو هادی وجود ندارد.
انتخاب میان این دو ساختار باید براساس روش نصب و الزامات پروژه انجام شود.
راهنمای انتخاب کابل افشان 2×35
- جریان مصرفی مدار را مشخص کنید.
- جریان راهاندازی تجهیزات موتوری را بررسی کنید.
- طول مسیر را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای مجاور را بررسی کنید.
- نیاز مدار به هادی ارت را مشخص کنید.
- ظرفیت کلید یا فیوز را با ظرفیت واقعی کابل هماهنگ کنید.
- نوع و ظرفیت ترمینالها را بررسی کنید.
- از انتخاب کابل صرفاً براساس یک جدول آمپراژ عمومی خودداری کنید.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب بررسی کنید.
- سطح مقطع کابل را با طراحی مدار تطبیق دهید.
- نیاز مدار به رشته ارت را بررسی کنید.
- شعاع خم مناسب کابل رعایت شود.
- کابل با نیروی بیش از حد کشیده نشود.
- در مسیرهای عمودی کابل بهدرستی مهار شود.
- غلاف بیرونی بدون آسیبزدن به عایق رشتهها برداشته شود.
- عایق هر هادی با ابزار مناسب برداشته شود.
- هنگام آمادهسازی اتصال، مفتولهای مسی قطع یا ضعیف نشوند.
- از کابلشوی متناسب با هادی 35 میلیمترمربع استفاده شود.
- قالب پرس با نوع و سایز کابلشو هماهنگ باشد.
- تمام مفتولها داخل کابلشو یا ترمینال قرار گیرند.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- ترمینال باید ظرفیت پذیرش هادی 35 میلیمترمربع را داشته باشد.
- وزن کابل به ترمینال یا کابلشو منتقل نشود.
- پس از راهاندازی، محل اتصال از نظر گرمشدن غیرعادی بررسی شود.
- نصب مدارهای با جریان بالا به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید کابل افشان 2×35 افلاک
- ساختار کابل را بررسی کنید: محصول باید دارای دو هادی مستقل با سطح مقطع 35 میلیمترمربع برای هر هادی باشد.
- برند را بررسی کنید: نام افلاک الکتریک خراسان و اطلاعات تولید باید روی کابل یا بستهبندی قابل شناسایی باشد.
- نوع هادی را کنترل کنید: هادی باید مسی، آنیلشده و افشان باشد. کابل افشان 2×35 افلاک در منابع تخصصی با هادی مسی انعطافپذیر معرفی شده است.
- عایق و غلاف را بررسی کنید: عایق رشتهها و غلاف بیرونی باید سالم، یکنواخت و فاقد بریدگی، ترک، سوختگی یا لهشدگی محسوس باشند.
- نوع کابل را کنترل کنید: کابل افشان معمولی 2×35 را با کابل قدرت افشان 2×35، کابل نیمهافشان یا کابل آلومینیومی 2×35 اشتباه نگیرید. هر یک از این محصولات ساختار و کاربرد متفاوتی دارند.
- واحد فروش را بررسی کنید: این سایز در بازار بهصورت متری نیز عرضه میشود. واحد فروش کنار قیمت مشخص است.
- تجهیزات اتصال را بررسی کنید: پیش از خرید، کابلشو، گلند، ترمینال و سایر تجهیزات اتصال مناسب هادی 35 میلیمترمربع نیز مشخص شوند.
چرا خرید از الکترولوتوس
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 35 افلاک الکتریک یک کابل انعطافپذیر دورشته با دو هادی مسی افشان 35 میلیمترمربعی، عایق مستقل PVC و غلاف بیرونی PVC است. خانواده کابل افشان افلاک با هادی مسی آنیلشده کلاس 5 تولید میشود و مدل 2×35 نیز بهصورت محصول مستقل در بازار عرضه شده است.
سطح مقطع بالای این کابل آن را برای مدارهایی مناسب میکند که محاسبات جریان، طول مسیر و افت ولتاژ استفاده از دو هادی 35 میلیمترمربعی را تأیید کنند. این کابل رشته ارت مستقل ندارد و همچنین نباید با کابل قدرت افشان 2×35 افلاک که محصولی با استاندارد و رده ولتاژی متفاوت است اشتباه گرفته شود.
اگر کابل افشان 2×35 با جریان مصرفی، طول مسیر و شرایط نصب پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 2 در 35 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
