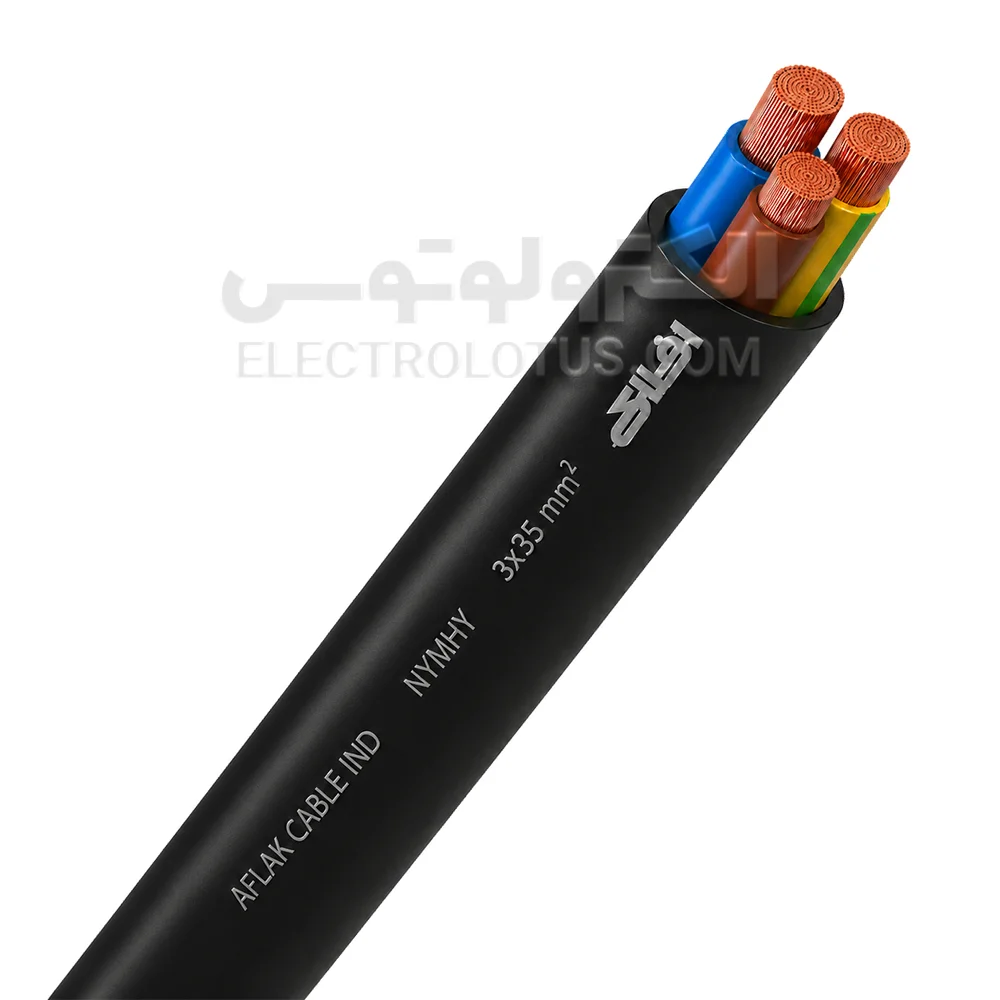

معرفی کابل افشان 3 در 35 افلاک الکتریک
کابل افشان 3 در 35 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با ساختار 3×35 میلیمترمربع است. این یعنی کابل از سه هادی مستقل تشکیل شده و سطح مقطع اسمی هر هادی 35 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. هر هادی از 276 مفتول مسی با قطر 0/40 میلیمتر تشکیل میشود. تعداد بالای مفتولهای نازک باعث افزایش انعطاف کابل در مقایسه با کابلهای دارای هادی خشک یا نیمهافشان میشود.
هر سه هادی دارای عایق PVC مستقل هستند و مجموعه آنها داخل یک غلاف بیرونی PVC قرار میگیرد. کد این خانواده NYMHY و ساختار کلی کابل CU/PVC/PVC است.
سطح مقطع 35 میلیمترمربع مقاومت الکتریکی هادی را نسبت به سایزهای 16 و 25 کاهش میدهد. به همین دلیل این سایز برای مدارهایی کاربرد دارد که جریان مصرفی، طول مسیر یا محدودیت افت ولتاژ نیاز به هادی بزرگتری را ایجاد کرده باشد.
کابل 3×35 باید براساس جریان واقعی مدار، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و نوع مصرفکننده انتخاب شود و بزرگبودن سطح مقطع بهتنهایی برای تأیید کاربرد کابل کافی نیست.
ویژگیهای کابل افشان 3 در 35 افلاک
- سه هادی 35 میلیمترمربعی: کابل دارای سه هادی مستقل است و سطح مقطع هر هادی 35 میلیمترمربع است. سطح مقطع سه رشته برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: هر هادی از 276 مفتول مسی 0/40 میلیمتری تشکیل شده است. این ساختار باعث میشود کابل نسبت به هادیهای خشک همسطحمقطع انعطاف بیشتری داشته باشد.
- مقاومت الکتریکی پایین: حداکثر مقاومت هر هادی 35 میلیمترمربعی در دمای 20 درجه سانتیگراد 0/554 اهم بر کیلومتر است. مقاومت پایینتر به کاهش افت ولتاژ در مسیرهای طولانیتر و مدارهای دارای جریان بیشتر کمک میکند.
- عایق PVC نوع D: هر هادی دارای عایق مستقل PVC نوع D با ضخامت اسمی 1/2 میلیمتر است.
- غلاف PVC نوع ST5: غلاف بیرونی PVC نوع ST5 با ضخامت اسمی 2 میلیمتر، سه هادی عایقشده را در یک مجموعه واحد قرار میدهد و از ساختار داخلی کابل در شرایط نصب متناسب محافظت میکند.
- قطر خارجی حدود 20/4 میلیمتر: قطر خارجی کابل حدود 20/4 میلیمتر است. این مقدار هنگام انتخاب گلند، بست، ورودی تابلو، داکت و سایر تجهیزات نصب اهمیت دارد.
- وزن بالا نسبت به سایزهای کوچکتر: به دلیل وجود سه هادی مسی 35 میلیمترمربعی، این کابل وزن قابلتوجهی دارد. وزن تقریبی هر متر حدود 1/3 کیلوگرم است و هنگام اجرای مسیرهای طولانی یا عمودی باید مهار مناسب کابل در نظر گرفته شود.
کاربردهای کابل افشان 3×35 افلاک
- اتصال برخی تجهیزات صنعتی
- اتصال تابلوها و تجهیزات برق
- تجهیزات کارگاهی با جریان محاسبهشده
- اتصال برخی اینورترها
- اتصال منابع تغذیه
- کابلکشی داخل برخی ماشینآلات
- اتصال بعضی تجهیزات الکترومکانیکی
- اتصال موتور یا پمپ پس از بررسی جریان راهاندازی
- مسیرهایی که به سه هادی انعطافپذیر با سطح مقطع بالا نیاز دارند
- اتصال تجهیزاتی که سازنده برای آنها کابل 3×35 مشخص کرده است
برای موتور، پمپ، کمپرسور، ژنراتور یا سایر تجهیزات پرمصرف، انتخاب کابل باید با جریان نامی، جریان راهاندازی و طول مسیر تطبیق داده شود.
موارد استفاده نامناسب
- دفن مستقیم در خاک بدون کابل مناسب این شرایط
- غوطهوری دائمی در آب
- نصب بدون حفاظت در شرایط محیطی سخت
- محیط دارای ضربه یا سایش شدید
- استفاده بهجای کابل قدرت 0/6-1 کیلوولت بدون بررسی مشخصات
- استفاده برای موتور و پمپ بدون محاسبه جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی
- استفاده با کابلشو یا ترمینال نامتناسب
- تحمیل کشش مکانیکی زیاد به کابل
- ایجاد خم بسیار تند در مسیر نصب
جریان مجاز کابل 3×35
برای کابل افشان 3×35 نمیتوان یک عدد آمپراژ ثابت را برای تمام شرایط نصب در نظر گرفت.
ظرفیت واقعی کابل به عواملی مانند روش نصب، دمای محیط، طول مسیر، تعداد کابلهای مجاور، شرایط تهویه، نوع بار و وسیله حفاظتی وابسته است.
افت ولتاژ نیز باید جداگانه بررسی شود. در یک مسیر طولانی ممکن است کابل از نظر حرارتی توان عبور جریان را داشته باشد، اما افت ولتاژ استفاده از سطح مقطع بزرگتر را ضروری کند.
بنابراین کابل 3×35 و کلید حفاظتی مدار باید براساس محاسبات واقعی پروژه انتخاب شوند.
تفاوت کابل 3×35 با 3×25
سطح مقطع هر هادی در کابل 3×35 حدود 40 درصد بیشتر از مدل 3×25 است.
در طول و شرایط یکسان، مدل 3×35 مقاومت الکتریکی و افت ولتاژ کمتری ایجاد میکند و برای مدارهایی که به سطح مقطع بیشتری نیاز دارند مناسبتر است.
در مقابل، کابل 3×35 سنگینتر، قطورتر و گرانتر است و به کابلشو، گلند و تجهیزات اتصال بزرگتری نیاز دارد.
اگر محاسبات سایز 25 را کافی نشان دهند، استفاده از سایز 35 ضرورتی ندارد. اگر مدار به سایز 35 نیاز داشته باشد، مدل 25 نباید برای کاهش هزینه جایگزین شود.
تفاوت کابل 3×35 با 2×35
مدل 3×35 سه هادی مستقل دارد، درحالیکه کابل 2×35 فقط دارای دو هادی است.
اگر مدار به سه مسیر رسانای مستقل نیاز داشته باشد، کابل 2×35 جایگزین مستقیم کابل 3×35 نیست.
راهنمای انتخاب کابل افشان 3×35
- جریان نامی مدار را مشخص کنید.
- برای موتور و پمپ، جریان راهاندازی را نیز بررسی کنید.
- طول مسیر کابل را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای مجاور را بررسی کنید.
- نیاز مدار به سه هادی مستقل را مشخص کنید.
- وجود هادی حفاظتی موردنیاز مدار را بررسی کنید.
- کلید یا فیوز را با ظرفیت واقعی کابل هماهنگ کنید.
- ظرفیت ترمینال و کابلشو را برای هادی 35 میلیمترمربع بررسی کنید.
- قطر کابل را با گلند و ورودی تابلو تطبیق دهید.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 35 میلیمترمربع را با طراحی مدار تطبیق دهید.
- رنگبندی هادیها قبل از اتصال بررسی شود.
- شعاع خم مناسب کابل رعایت شود.
- از کشیدن کابل با نیروی بیش از حد خودداری شود.
- در مسیرهای عمودی، وزن کابل با بست و تجهیزات مناسب مهار شود.
- غلاف بیرونی بدون آسیبزدن به عایق هادیها برداشته شود.
- هنگام لختکردن، مفتولهای مسی هادی قطع نشوند.
- از کابلشوی مناسب سایز 35 میلیمترمربع استفاده شود.
- قالب پرس کابلشو با نوع و سایز کابلشو هماهنگ باشد.
- تمام مفتولها داخل کابلشو قرار گیرند.
- وزن کابل مستقیماً به ترمینال یا کابلشو منتقل نشود.
- پس از راهاندازی، محل اتصالات از نظر افزایش دمای غیرعادی بررسی شود.
راهنمای خرید کابل افشان 3×35 افلاک
- ساختار کابل را بررسی کنید: محصول باید سه هادی مستقل داشته باشد و سطح مقطع هر هادی 35 میلیمترمربع باشد.
- کد کابل را بررسی کنید: کد این خانواده NYMHY است.
- ساختار هادی را کنترل کنید: هر هادی دارای 276 مفتول مسی با قطر 0/40 میلیمتر است.
- عایق و غلاف را بررسی کنید: ضخامت اسمی عایق 1/2 میلیمتر و ضخامت غلاف بیرونی 2 میلیمتر است.
- قطر کابل را بررسی کنید: قطر خارجی تقریبی محصول حدود 20/4 میلیمتر است.
- وزن را در نظر بگیرید: وزن تقریبی هر متر حدود 1/3 کیلوگرم است. در خرید متراژ بالا، وزن کابل برای حمل و اجرای مسیر اهمیت زیادی دارد.
- مقاومت هادی را بررسی کنید: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 0/554 اهم بر کیلومتر است.
- چاپ روی کابل را بررسی کنید: برند، تعداد رشته، سطح مقطع و سایر اطلاعات چاپشده روی کابل باید با محصول سفارشدادهشده هماهنگ باشند.
- واحد فروش را بررسی کنید: پیش از ثبت سفارش دقت کنید قیمت مربوط به یک متر کابل یا یک بسته کامل است.
چرا خرید از الکترولوتوس
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 3 در 35 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با سطح مقطع 35 میلیمترمربع برای هر هادی است. هادیها از مس آنیلشده افشان کلاس 5 ساخته شدهاند و هر هادی از 276 مفتول مسی با قطر 0/40 میلیمتر تشکیل میشود.
ضخامت عایق هر رشته 1/2 میلیمتر، ضخامت غلاف بیرونی 2 میلیمتر و قطر خارجی کابل حدود 20/4 میلیمتر است. مقاومت پایین هادی، این سایز را برای مدارهایی مناسب میکند که جریان، طول مسیر و افت ولتاژ استفاده از سطح مقطع 35 میلیمترمربع را توجیه کنند.
این محصول با کابل قدرت 3×35 رده 0/6-1 کیلوولت متفاوت است؛ بنابراین هنگام انتخاب، نوع کابل و مشخصات الکتریکی موردنیاز پروژه نیز بررسی شود.
اگر کابل 3×35 با جریان مصرفی، طول مسیر و شرایط نصب پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 3 در 35 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
