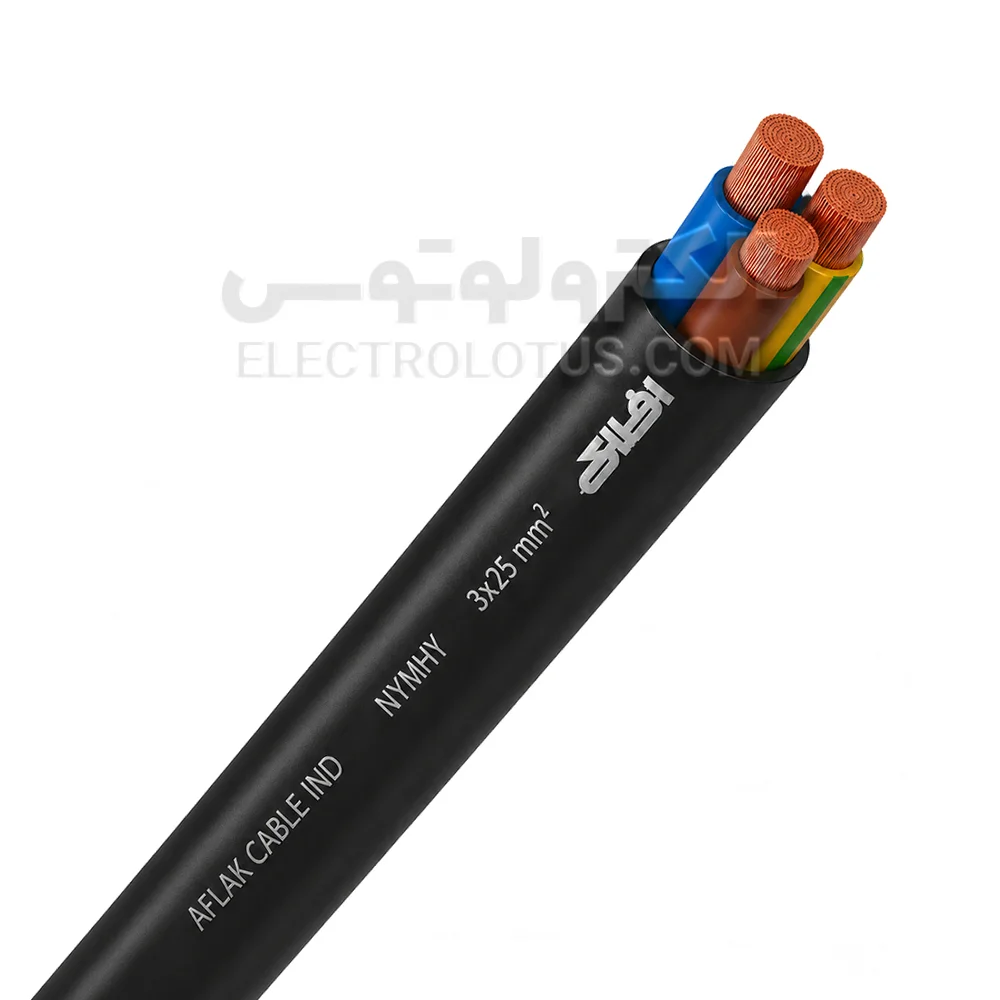

معرفی کابل افشان 3 در 25 افلاک الکتریک
کابل افشان 3 در 25 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با ساختار 3×25 میلیمترمربع است. این ساختار یعنی کابل دارای سه هادی مستقل بوده و سطح مقطع اسمی هر هادی 25 میلیمترمربع است.
هادیهای کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. ساختار چندمفتولی هادی باعث میشود کابل در مقایسه با کابلهای دارای هادی خشک همسطحمقطع انعطاف بیشتری داشته باشد و برای اتصال تجهیزاتی که هنگام نصب به خمپذیری کابل نیاز دارند مناسبتر باشد.
هر سه هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. این محصول در خانواده کابلهای افشان NYMHY قرار دارد و ساختار کلی آن CU/PVC/PVC است.
سطح مقطع 25 میلیمترمربع باعث کاهش مقاومت الکتریکی نسبت به سایزهای 10 و 16 میلیمترمربع میشود و در مدارهایی که جریان، طول مسیر یا افت ولتاژ نیاز به سطح مقطع بالاتری دارند کاربرد دارد.
انتخاب کابل 3×25 باید براساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، نوع بار و وسیله حفاظتی انجام شود و صرفاً بزرگبودن سطح مقطع نباید مبنای انتخاب قرار گیرد.
ویژگیهای کابل افشان 3 در 25 افلاک
- سه هادی مستقل 25 میلیمترمربعی: کابل دارای سه هادی مستقل است و سطح مقطع هر هادی 25 میلیمترمربع است. سطح مقطع سه هادی برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: استفاده از هادی افشان کلاس 5 باعث انعطاف بیشتر کابل نسبت به کابلهای دارای هادی خشک یا نیمهافشان میشود. این ویژگی هنگام اتصال کابل به تابلو، تجهیزات و دستگاههایی که به کابل انعطافپذیر نیاز دارند اهمیت بیشتری پیدا میکند.
- عایق PVC: هر هادی دارای عایق PVC مستقل است تا مسیرهای الکتریکی از یکدیگر جدا بمانند.
- غلاف بیرونی PVC: سه هادی عایقشده داخل یک غلاف بیرونی مشترک PVC قرار میگیرند. غلاف بیرونی از مجموعه داخلی کابل در برابر تماس و سایش معمول محافظت میکند.
- کد NYMHY: کد این خانواده NYMHY است و نباید با کابل قدرت افشان 3×25 که دارای ساختار و رده ولتاژی متفاوتی است اشتباه گرفته شود.
- مقاومت الکتریکی پایینتر: سطح مقطع 25 میلیمترمربع نسبت به سایزهای کوچکتر مقاومت الکتریکی کمتری دارد. این ویژگی در مسیرهای دارای جریان بالاتر یا زمانی که کنترل افت ولتاژ اهمیت دارد مفید است.
کاربردهای کابل افشان 3×25 افلاک
- اتصال برخی تجهیزات صنعتی
- اتصال بعضی تابلوهای برق
- تجهیزات کارگاهی با جریان محاسبهشده
- اتصال برخی منابع تغذیه
- اتصال بعضی اینورترها
- کابلکشی داخل برخی ماشینآلات
- اتصال برخی تجهیزات الکترومکانیکی
- اتصال موتور و پمپ در صورت تأیید محاسبات فنی
- مسیرهایی که به سه هادی انعطافپذیر با سطح مقطع بالا نیاز دارند
- اتصال تجهیزاتی که سازنده برای آنها کابل 3×25 تعیین کرده است
- مسیرهای کوتاه و محافظتشده با سطح مقطع محاسبهشده
موارد استفاده نامناسب
- دفن مستقیم در خاک
- غوطهوری دائمی در آب
- نصب بدون حفاظت در فضای باز
- محیط دارای ضربه و سایش شدید
- استفاده بهجای کابل قدرت 0/6-1 کیلوولت بدون بررسی
- موتور بدون بررسی جریان راهاندازی
- پمپ بدون محاسبه جریان و افت ولتاژ
- دستگاه جوش بدون بررسی جریان ورودی
- برق ورودی ساختمان بدون طراحی فنی
- استفاده با کابلشو یا ترمینال نامتناسب
- خمش بسیار تند یا کشش مکانیکی شدید
جریان مجاز کابل 3×25
برای کابل افشان 3×25 یک عدد آمپراژ ثابت برای تمام شرایط نصب قابل استفاده نیست.
ظرفیت واقعی کابل به عواملی مانند روش نصب، طول مسیر، دمای محیط، تعداد کابلهای مجاور، شرایط تهویه، نوع بار، جریان راهاندازی و وسیله حفاظتی بستگی دارد.
افت ولتاژ نیز در این سایز اهمیت دارد. ممکن است کابل از نظر حرارتی ظرفیت عبور جریان موردنظر را داشته باشد، اما طول زیاد مسیر باعث افت ولتاژ بیش از حد شود.
به همین دلیل انتخاب کابل 3×25 و کلید حفاظتی آن باید براساس شرایط واقعی مدار انجام شود.
تفاوت کابل 3×25 با 3×16
سطح مقطع هر هادی در کابل 3×25 حدود 56 درصد بیشتر از مدل 3×16 است.
در طول و شرایط یکسان، کابل 3×25 مقاومت و افت ولتاژ کمتری ایجاد میکند و برای مدارهایی که به سطح مقطع بالاتری نیاز دارند مناسبتر است.
در مقابل، کابل 3×25 سنگینتر، قطورتر و گرانتر است و تجهیزات اتصال بزرگتری نیاز دارد.
اگر محاسبات سایز 16 را کافی نشان دهند، استفاده از سایز 25 الزام فنی ندارد. اگر پروژه به سایز 25 نیاز داشته باشد، کابل 3×16 نباید صرفاً برای کاهش هزینه جایگزین شود.
تفاوت کابل 3×25 با 3×35
کابل 3×35 دارای سطح مقطع بیشتری برای هر هادی است و در طول یکسان مقاومت و افت ولتاژ کمتری ایجاد میکند.
در مقابل، وزن، قطر، هزینه و اندازه تجهیزات اتصال مدل 3×35 بیشتر است.
انتخاب میان 3×25 و 3×35 باید براساس جریان، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
تفاوت کابل 3×25 با 2×25
هر دو مدل دارای هادیهای 25 میلیمترمربعی هستند، اما کابل 3×25 دارای سه هادی و کابل 2×25 دارای دو هادی است.
اگر مدار به سه مسیر رسانای مستقل نیاز داشته باشد، کابل 2×25 نمیتواند جایگزین مستقیم مدل سهرشته باشد.
راهنمای انتخاب کابل افشان 3×25
- جریان مصرفی مدار را مشخص کنید.
- برای موتور و پمپ جریان راهاندازی را بررسی کنید.
- طول مسیر کابل را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای مجاور را بررسی کنید.
- نیاز مدار به سه هادی مستقل را مشخص کنید.
- نیاز به هادی حفاظتی یا ارت را بررسی کنید.
- وسیله حفاظتی مدار را با ظرفیت واقعی کابل هماهنگ کنید.
- ظرفیت ترمینال، کلید و کابلشو را برای هادی 25 میلیمترمربع بررسی کنید.
- از انتخاب کابل فقط براساس یک عدد آمپراژ عمومی خودداری کنید.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 25 میلیمترمربع را با طراحی مدار تطبیق دهید.
- رنگبندی سه هادی قبل از اتصال بررسی شود.
- از خمکردن کابل با شعاع بسیار کم خودداری کنید.
- کابل با نیروی بیش از حد کشیده نشود.
- در مسیرهای عمودی کابل بهدرستی مهار شود.
- غلاف بیرونی بدون آسیبزدن به عایق هادیها برداشته شود.
- هنگام لختکردن هادی از قطعشدن مفتولهای مسی جلوگیری شود.
- از کابلشوی مناسب هادی 25 میلیمترمربع استفاده شود.
- قالب پرس با نوع و سایز کابلشو هماهنگ باشد.
- تمام مفتولهای هادی داخل کابلشو قرار گیرند.
- کابلشو و ترمینال باید بهدرستی محکم شوند.
- وزن کابل مستقیماً به ترمینال منتقل نشود.
- پس از راهاندازی، محل اتصالات از نظر گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 3×25 افلاک
- ساختار کابل را بررسی کنید: محصول باید دارای سه هادی مستقل باشد و سطح مقطع هر هادی 25 میلیمترمربع باشد.
- کد کابل را بررسی کنید: کد این خانواده NYMHY است.
- نوع هادی را کنترل کنید: هادی کابل باید مسی، آنیلشده و افشان کلاس 5 باشد.
- نوع عایق و غلاف را بررسی کنید: عایق هادیها از PVC و غلاف بیرونی نیز از PVC ساخته شده است.
- ولتاژ را کنترل کنید: ولتاژ نامی این محصول 600/1000 ولت است.
- سلامت ظاهری کابل را بررسی کنید: غلاف کابل باید یکنواخت و بدون بریدگی، ترک، سوختگی، لهشدگی یا آسیب محسوس باشد.
- چاپ روی کابل را کنترل کنید :برند، تعداد رشته، سطح مقطع و سایر مشخصات چاپشده روی کابل با محصول سفارشدادهشده مطابقت داشته باشند.
- واحد فروش را بررسی کنید :پیش از ثبت سفارش دقت کنید قیمت برای یک متر کابل یا کلاف کامل محاسبه شده است.
- تجهیزات اتصال را بررسی کنید: کابلشو، گلند، ترمینال و سایر تجهیزات اتصال باید با هادی 25 میلیمترمربع و قطر واقعی کابل هماهنگ باشند.
چرا خرید از الکترولوتوس
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 3 در 25 افلاک الکتریک یک کابل سهرشته انعطافپذیر با هادی مسی افشان کلاس 5 و سطح مقطع 25 میلیمترمربع برای هر هادی است. کابل دارای عایق PVC برای هر رشته و غلاف بیرونی PVC بوده و با کد NYMHY شناخته میشود.
سطح مقطع بالای هادیها باعث کاهش مقاومت و افت ولتاژ نسبت به سایزهای کوچکتر میشود و این کابل را برای مدارهایی مناسب میکند که محاسبات جریان و طول مسیر استفاده از هادی 25 میلیمترمربعی را تأیید کرده باشند.
این محصول با کابل قدرت 3×25 رده 0.6/1 کیلوولت متفاوت است؛ بنابراین هنگام خرید، علاوه بر تعداد رشته و سطح مقطع، نوع کابل و ولتاژ نامی آن نیز بررسی شود.
اگر کابل 3×25 با جریان مصرفی، طول مسیر و شرایط نصب پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 3 در 25 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
