کابل افشان 5 در 16 افلاک الکتریک

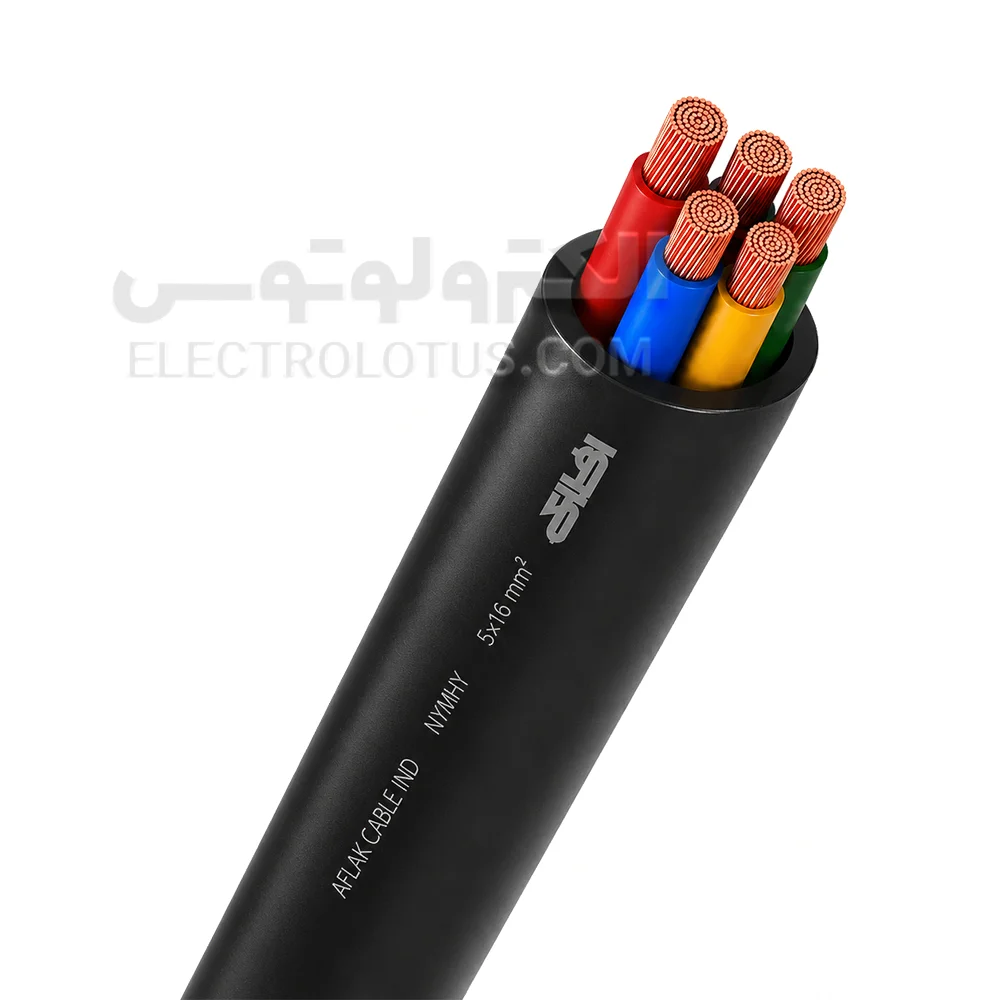

کابل افشان 5 در 16 افلاک الکتریک یک کابل قدرت انعطافپذیر پنجرشته با ساختار 5×16 میلیمترمربع است. این ساختار به این معنی است که کابل دارای پنج هادی مستقل بوده و سطح مقطع هر هادی برابر با 16 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. ساختار افشان باعث افزایش انعطافپذیری کابل نسبت به کابلهای دارای هادی خشک شده و نصب آن را در مسیرهایی که نیاز به خمکاری، تغییر مسیر یا اتصال به تجهیزات مختلف دارند آسانتر میکند.
هر پنج هادی دارای عایق مستقل PVC هستند و مجموعه رشتهها توسط یک غلاف بیرونی PVC مشترک محافظت میشود. کد این کابل NYMHY بوده و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 5×16 افلاک الکتریک در رده کابلهای افشان انعطافپذیر با ولتاژ نامی 600/1000 ولت قرار میگیرد. سطح مقطع 16 میلیمترمربع باعث شده این کابل نسبت به سایزهای 5×6 و 5×10 مقاومت الکتریکی کمتر و توانایی انتقال انرژی بالاتری داشته باشد.
وجود پنج هادی مستقل باعث میشود این کابل برای مدارهایی که به پنج مسیر رسانای مجزا نیاز دارند، از جمله برخی مدارهای سهفاز دارای سه فاز، نول و هادی حفاظتی، قابل استفاده باشد.
نحوه استفاده از هر رشته باید براساس نقشه الکتریکی، رنگبندی واقعی کابل و شرایط پروژه تعیین شود.
ویژگیهای کابل افشان 5 در 16 افلاک
- پنج هادی مستقل: کابل افشان 5×16 دارای پنج هادی مجزا با سطح مقطع 16 میلیمترمربع است.این ساختار برای مدارهایی که به تعداد بیشتری هادی نیاز دارند مناسب بوده و نسبت به کابلهای چهاررشته امکان استفاده در مدارهای دارای نول یا هادی حفاظتی را فراهم میکند.
- هادی مسی افشان کلاس 5: هادیهای این کابل از مس آنیلشده با ساختار افشان کلاس 5 ساخته شدهاند.ساختار 126 مفتول مسی با قطر 0/40 میلیمتر باعث ایجاد انعطاف مناسب در کنار سطح مقطع بالا شده است.این ویژگی هنگام نصب کابل در مسیرهای دارای خم یا تجهیزات صنعتی اهمیت زیادی دارد.
- سطح مقطع 16 میلیمترمربع: سطح مقطع بالای هر هادی باعث کاهش مقاومت الکتریکی و کاهش افت ولتاژ در مقایسه با سایزهای پایینتر مانند 5×10 میشود.این سایز برای مدارهایی که به توان انتقال بالاتر نیاز دارند، در صورت تأیید محاسبات فنی، گزینه مناسبی محسوب میشود.
- مقاومت هادی 1/21 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد حدود 1/21 اهم بر کیلومتر است.مقدار پایینتر مقاومت باعث کاهش تلفات انرژی و بهبود عملکرد کابل در مسیرهای طولانیتر میشود.
- وزن حدود 1380 گرم در متر: وزن کابل افشان 5×16 حدود 1380 گرم برای هر متر است.بنابراین وزن یک حلقه 100 متری بدون احتساب بستهبندی حدود 138 کیلوگرم خواهد بود.
- قطر خارجی حدود 28 میلیمتر: قطر خارجی کابل در انتخاب تجهیزات نصب مانند گلند، بست، سینی کابل و ورودی تابلو اهمیت دارد.به دلیل قطر و وزن بالاتر نسبت به سایزهای پایینتر، هنگام کابلکشی باید به شعاع خم و نحوه مهار کابل توجه شود.
کاربردهای کابل افشان 5×16 افلاک
- کابل افشان 5×16 افلاک الکتریک برای مدارهای قدرت، تابلوهای برق، تجهیزات صنعتی، ماشینآلات، سیستمهای سهفاز و مسیرهایی که نیاز به پنج هادی با سطح مقطع بالا دارند قابل استفاده است.
- این کابل در برخی مدارهای سهفاز پنج سیمه میتواند برای سه فاز، نول و هادی حفاظتی مورد استفاده قرار گیرد.
- سطح مقطع 16 میلیمترمربع باعث شده این کابل نسبت به سایزهای 5×6 و 5×10 برای مصرفکنندههای توان بالاتر مناسبتر باشد.
- انعطافپذیری هادی کلاس 5 نیز نصب کابل را در مسیرهایی که استفاده از کابل خشک دشوار است آسانتر میکند.
موارد استفاده نامناسب
- کابل افشان 5×16 نباید بدون محاسبه برای هر نوع مصرفکننده صنعتی انتخاب شود.
- جریان نامی تجهیزات، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی باید بررسی شوند.
- در محیطهایی که کابل در معرض ضربه مکانیکی شدید، فشار، مواد شیمیایی یا شرایط خاص قرار دارد، باید نوع کابل متناسب با شرایط پروژه انتخاب شود.
- همچنین انتخاب کابل تنها براساس سطح مقطع کافی نیست و رده ولتاژی کابل باید با نیاز مدار هماهنگ باشد.
جریان کابل افشان 5×16
ظرفیت عبور جریان کابل 5×16 به شرایط نصب وابسته است و نمیتوان یک عدد ثابت را برای تمام شرایط بهعنوان ظرفیت قطعی اعلام کرد.
عواملی مانند روش نصب، دمای محیط، تعداد هادیهای باردار، تعداد کابلهای مجاور، طول مسیر و تهویه روی ظرفیت واقعی کابل تأثیر دارند.
در مسیرهای طولانی، افت ولتاژ ممکن است عامل اصلی انتخاب سایز کابل باشد.
انتخاب فیوز، کلید حفاظتی و تجهیزات حفاظتی باید براساس شرایط واقعی نصب انجام شود.
تفاوت کابل افشان 5×16 با 5×10
کابل افشان 5×16 و 5×10 هر دو دارای پنج هادی مستقل هستند، اما سطح مقطع هر هادی در کابل 5×16 برابر 16 میلیمترمربع و در کابل 5×10 برابر 10 میلیمترمربع است.
کابل 5×16 مقاومت الکتریکی کمتری داشته و در شرایط یکسان افت ولتاژ پایینتری ایجاد میکند.
حداکثر مقاومت هادی کابل 5×16 حدود 1/21 اهم بر کیلومتر است، در حالی که مقاومت کابل 5×10 حدود 1/91 اهم بر کیلومتر است.
کابل 5×10 وزن و قطر کمتری دارد و برای مدارهایی که سطح مقطع 10 میلیمترمربع پاسخگوی نیاز آنها باشد، گزینه اقتصادیتری است.
اگر محاسبات مدار، جریان مصرفی یا طول مسیر استفاده از سطح مقطع 16 میلیمترمربع را ضروری کند، استفاده از کابل 5×10 جایگزین مناسبی نخواهد بود.
تفاوت کابل افشان 5×16 با 4×16
هر دو کابل دارای هادیهایی با سطح مقطع 16 میلیمترمربع هستند، اما تعداد رشتهها متفاوت است.
کابل 5×16 دارای پنج هادی مستقل و کابل 4×16 دارای چهار هادی مستقل است.اگر مدار به پنج مسیر رسانا مانند سه فاز، نول و هادی حفاظتی نیاز داشته باشد، کابل پنجرشته انتخاب مناسبتری خواهد بود.
در مدارهایی که تنها به چهار هادی نیاز دارند، کابل 4×16 میتواند انتخاب منطقیتری باشد.
تفاوت کابل افشان 5×16 با پنج سیم افشان 1×16
در کابل افشان 5×16 پنج هادی عایقشده داخل یک غلاف مشترک قرار گرفتهاند.
در استفاده از پنج سیم افشان 1×16، هر سیم دارای عایق مستقل است اما مجموعه سیمها غلاف مشترک ندارند.
کابل چندرشتهای باعث اجرای مرتبتر کابلکشی، کاهش تعداد مسیرهای جداگانه و حفاظت بهتر از مجموعه هادیها میشود.
راهنمای انتخاب کابل افشان 5×16
برای انتخاب صحیح کابل افشان 5×16 افلاک الکتریک موارد زیر بررسی شود:
- تعداد هادی موردنیاز مدار مشخص شود.
- جریان مصرفی تجهیزات محاسبه شود.
- طول مسیر کابلکشی مشخص شود.
- افت ولتاژ مسیر بررسی شود.
- روش نصب کابل مشخص شود.
- دمای محیط در نظر گرفته شود.
- تعداد کابلهای مجاور بررسی شود.
- شرایط تهویه مسیر کابل مشخص شود.
- برای تجهیزات دارای موتور، جریان راهاندازی بررسی شود.
- وسیله حفاظتی مدار با ظرفیت واقعی کابل هماهنگ شود.
- نیاز مدار به نول و هادی حفاظتی مشخص شود.
- رده ولتاژی 600/1000 ولت کابل با نیاز پروژه تطبیق داده شود.
راهنمای نصب
- قبل از نصب، برق مدار کاملاً قطع شود.
- نبود ولتاژ با ابزار اندازهگیری مناسب بررسی شود.
- وظیفه هر پنج رشته قبل از اتصال مشخص شود.
- رنگبندی واقعی کابل بررسی شود.
- غلاف کابل با ابزار مناسب باز شود تا به عایق رشتهها آسیب وارد نشود.
- برای لختکردن هادیها از ابزار مناسب سطح مقطع 16 میلیمترمربع استفاده شود.
- از قطعشدن مفتولهای مسی هنگام آمادهسازی کابل جلوگیری شود.
- برای اتصال هادی افشان از کابلشو یا وایرشوی مناسب استفاده شود.
- اتصال هادیها با ابزار پرس مناسب انجام شود.
- گلند متناسب با قطر حدود 28 میلیمتر انتخاب شود.
- کابل بهدرستی مهار شود تا وزن کابل به محل اتصال منتقل نشود.
- از خمکردن کابل با شعاع کمتر از حد مجاز جلوگیری شود.
- پس از راهاندازی، محل اتصالها از نظر گرمشدن غیرعادی بررسی شوند.
راهنمای خرید کابل افشان 5×16 افلاک
هنگام خرید کابل افشان 5 در 16 افلاک الکتریک موارد زیر بررسی شود:
- ساختار کابل باید 5×16 میلیمترمربع باشد.
- کد کابل NYMHY باشد.
- هادی از مس آنیلشده افشان کلاس 5 ساخته شده باشد.
- ساختار هر هادی 126×0/40 میلیمتر باشد.
- سطح مقطع هر هادی 16 میلیمترمربع باشد.
- عایق کابل از PVC باشد.
- ضخامت اسمی عایق 1 میلیمتر باشد.
- غلاف بیرونی PVC باشد.
- ضخامت اسمی غلاف 1/8 میلیمتر باشد.
- قطر خارجی کابل حدود 28 میلیمتر باشد.
- وزن هر متر کابل حدود 1380 گرم باشد.
- حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر باشد.
- ولتاژ نامی کابل 600/1000 ولت باشد.
- برند، تعداد رشته، سطح مقطع و مشخصات چاپشده روی کابل با محصول خریداریشده مطابقت داشته باشد.
- پیش از خرید مشخص شود قیمت مربوط به یک متر کابل یا کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 5 در 16 افلاک الکتریک یک کابل پنجرشته انعطافپذیر با هادی مسی آنیلشده افشان کلاس 5 است. هر پنج هادی دارای سطح مقطع 16 میلیمترمربع بوده و ساختار کلی کابل CU/PVC/PVC است.
این کابل با کد NYMHY، ولتاژ نامی 600/1000 ولت، ساختار هادی 126×0/40 میلیمتر و مقاومت هادی 1/21 اهم بر کیلومتر تولید میشود.
وزن هر متر کابل حدود 1380 گرم، قطر خارجی آن حدود 28 میلیمتر و سطح مقطع بالاتر آن باعث کاهش مقاومت و افت ولتاژ نسبت به سایزهای پایینتر شده است.
اگر کابل افشان 5 در 16 افلاک الکتریک از نظر تعداد رشته، سطح مقطع، جریان مصرفی، طول مسیر و شرایط نصب با نیاز پروژه شما هماهنگ است، قیمت و موجودی کابل را بررسی کنید، محصولات مشابه را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
