کابل افشان 5 در 10 افلاک الکتریک

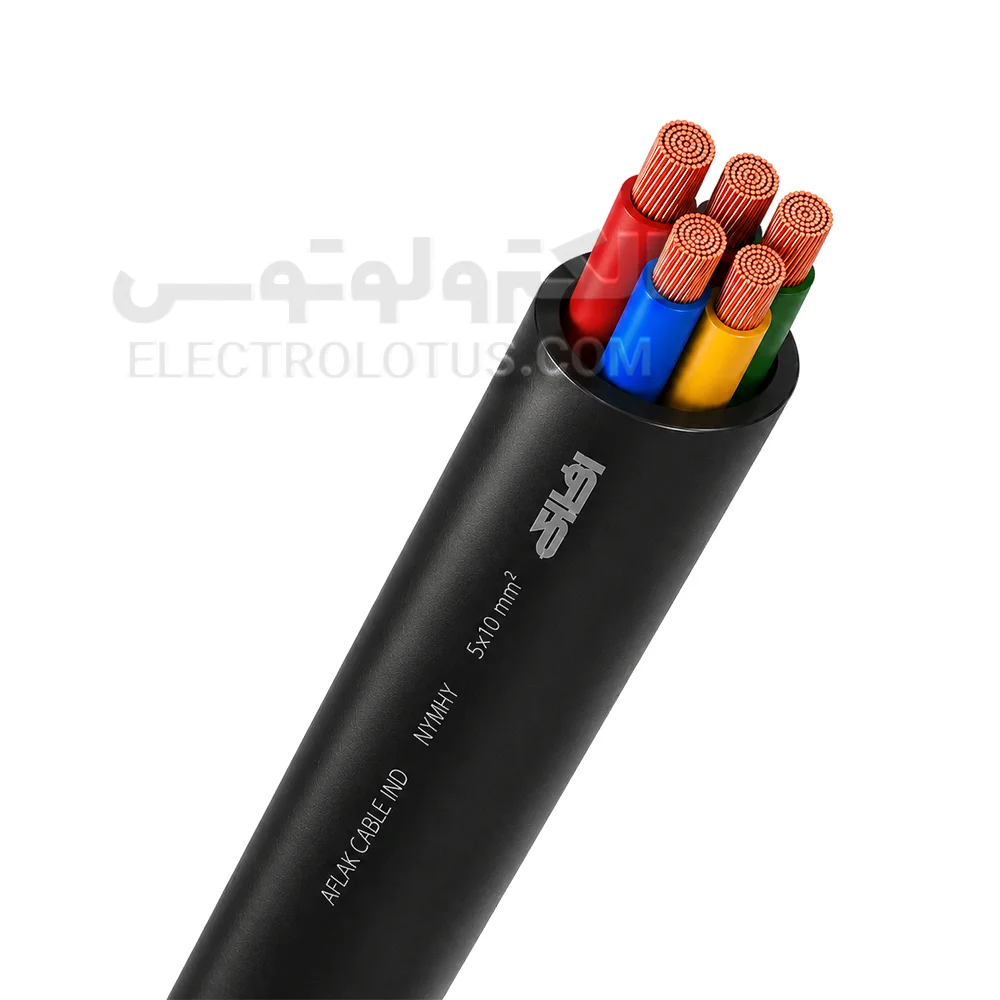

کابل افشان 5 در 10 افلاک الکتریک یک کابل مسی انعطافپذیر پنجرشته با ساختار 5×10 میلیمترمربع است. این ساختار یعنی کابل دارای پنج هادی مستقل بوده و سطح مقطع اسمی هر هادی 10 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. هر هادی از 80 مفتول مسی با قطر 0/40 میلیمتر تشکیل میشود. استفاده از تعداد زیادی مفتول مسی نازک باعث ایجاد انعطاف بیشتر نسبت به هادیهای خشک شده و نصب کابل را در مسیرهای دارای خم و تجهیزات مختلف آسانتر میکند.
هر پنج هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. کد این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
در ساخت کابل از عایق PVC نوع D و روکش PVC نوع ST5 استفاده میشود. سطح مقطع 10 میلیمترمربع این سایز در خانواده کابلهای افشان NYMHY با ولتاژ نامی 600/1000 ولت قرار میگیرد.
وزن هر متر کابل حدود 810 گرم، قطر خارجی اسمی آن حدود 20 میلیمتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است.
وجود پنج هادی مستقل باعث میشود این کابل برای برخی مدارهای سهفاز که به سه فاز، نول و هادی حفاظتی مجزا نیاز دارند مناسب باشد. با این حال تعداد رشته و سطح مقطع نهایی باید براساس جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب تعیین شود.
ویژگیهای کابل افشان 5 در 10 افلاک
- پنج هادی مستقل: کابل 5×10 دارای پنج هادی مستقل با سطح مقطع 10 میلیمترمربع برای هر هادی است. این ساختار برای مدارهایی مناسب است که به پنج مسیر رسانای مجزا نیاز دارند.
- هادی مسی افشان کلاس 5: هر هادی از 80 مفتول مسی با قطر 0/40 میلیمتر تشکیل میشود. ساختار کلاس 5 انعطاف کابل را نسبت به هادیهای مفتولی افزایش میدهد.
- سطح مقطع 10 میلیمترمربع: سطح مقطع 10 میلیمترمربع باعث کاهش مقاومت هادی نسبت به سایزهای 5×4 و 5×6 میشود و در شرایط یکسان میتواند افت ولتاژ کمتری ایجاد کند.
- مقاومت هادی 1/91 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است.این مشخصه در محاسبات افت ولتاژ، تلفات مسیر و انتخاب سطح مقطع اهمیت دارد.
- وزن حدود 810 گرم در متر: وزن نامی کابل حدود 810 کیلوگرم در کیلومتر است که معادل حدود 810 گرم برای هر متر خواهد بود.بنابراین 100 متر کابل بدون احتساب بستهبندی تقریباً 81 کیلوگرم وزن دارد.
- قطر خارجی حدود 20 میلیمتر:قطر خارجی اسمی کابل حدود 20 میلیمتر است.این مشخصه هنگام انتخاب گلند، بست، لوله، داکت، سینی کابل و ورودی تابلو اهمیت دارد.
- عایق PVC نوع D:هر هادی دارای عایق PVC نوع D با ضخامت اسمی 1 میلیمتر است.
- غلاف PVC نوع ST5: مجموعه پنج هادی توسط یک غلاف بیرونی PVC نوع ST5 با ضخامت اسمی 1.8 میلیمتر پوشانده میشود.
- ولتاژ نامی 600/1000 ولت: ولتاژ نامی این سایز 600/1000 ولت است.در این عبارت 600 ولت به ولتاژ نامی بین هادی و زمین و 1000 ولت به ولتاژ نامی بین هادیها اشاره دارد.
کاربردهای کابل افشان 5×10 افلاک
- کابل افشان 5×10 افلاک برای مدارهای پنجرشتهای، سیستمهای سهفاز، تابلوهای برق، برخی ماشینآلات، تجهیزات صنعتی و مسیرهایی که به پنج هادی انعطافپذیر با سطح مقطع 10 میلیمترمربع نیاز دارند قابل استفاده است.
- در یک سیستم سهفاز پنج سیمه میتوان براساس طراحی مدار از سه رشته برای فازهای L1، L2 و L3، یک رشته برای نول و یک رشته برای هادی حفاظتی استفاده کرد.
- نوع اتصال باید براساس رنگبندی واقعی کابل و نقشه الکتریکی پروژه انجام شود.
- به دلیل سطح مقطع 10 میلیمترمربع، این سایز نسبت به 5×4 و 5×6 برای مدارهایی با جریان بالاتر یا طول مسیر بیشتر قابل بررسی است.
- ساختار افشان کلاس 5 نیز کابل را برای مسیرهایی که به انعطاف بیشتری نسبت به کابلهای خشک نیاز دارند مناسب میکند.
موارد استفاده نامناسب
- کابل 5×10 نباید صرفاً براساس سطح مقطع برای هر موتور، پمپ، کمپرسور یا تجهیزات صنعتی انتخاب شود.
- جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب و دمای محیط باید بررسی شوند.
- این کابل برای محیطهایی که کابل در معرض ضربه یا تنش مکانیکی شدید قرار دارد بدون حفاظت مناسب توصیه نمیشود.
- همچنین NYMHY جایگزین خودکار کابلهای قدرت 0/6-1 کیلوولت یا کابلهای زرهدار نیست و در پروژههایی که چنین کابلی الزام شده است باید محصول متناسب انتخاب شود.
جریان کابل افشان 5×10
برای کابل افشان 5×10 نمیتوان یک عدد ثابت را بهعنوان ظرفیت قطعی جریان در تمام شرایط نصب اعلام کرد.
ظرفیت واقعی عبور جریان به روش نصب، دمای محیط، تعداد هادیهای باردار، تعداد کابلهای مجاور، وضعیت تهویه و طول مسیر وابسته است.
در کابل پنجرشته، تعداد هادیهایی که همزمان جریان بار را عبور میدهند نیز در محاسبه ظرفیت جریان اهمیت دارد.
در مسیرهای طولانی ممکن است افت ولتاژ پیش از محدودیت حرارتی کابل باعث شود استفاده از سطح مقطع بزرگتر ضروری شود.
بنابراین انتخاب کلید یا فیوز مدار باید براساس ظرفیت واقعی کابل در شرایط پروژه انجام شود.
تفاوت کابل افشان 5×10 با 5×6
هر دو کابل دارای پنج هادی مستقل هستند، اما سطح مقطع هر هادی در کابل 5×10 برابر 10 میلیمترمربع و در کابل 5×6 برابر 6 میلیمترمربع است.
حداکثر مقاومت هادی کابل 5×10 برابر 1/91 اهم بر کیلومتر است، در حالی که مقاومت هادی 6 میلیمترمربعی حدود 3/30 اهم بر کیلومتر است.
بنابراین در طول و جریان یکسان، سایز 10 میلیمترمربع افت ولتاژ کمتری ایجاد میکند.
در مقابل کابل 5×6 سبکتر، باریکتر و معمولاً اقتصادیتر است.
اگر محاسبات پروژه استفاده از سطح مقطع 10 میلیمترمربع را ضروری کند، سایز 5×6 نباید صرفاً برای کاهش هزینه جایگزین شود.
تفاوت کابل افشان 5×10 با 5×16
کابل 5×16 سطح مقطع بیشتری برای هر هادی دارد و مقاومت الکتریکی آن کمتر است.
در شرایطی با جریان بیشتر یا مسیر طولانیتر ممکن است 5×16 انتخاب مناسبتری باشد.
در مقابل 5×10 وزن، قطر و هزینه کمتری دارد.
تفاوت کابل افشان 5×10 با 4×10
سطح مقطع هر هادی در هر دو کابل 10 میلیمترمربع است، اما تعداد رشتهها متفاوت است.
کابل 5×10 دارای پنج هادی و کابل 4×10 دارای چهار هادی است.
اگر مدار سهفاز به نول و هادی حفاظتی مجزا نیاز داشته باشد، ساختار پنجرشته میتواند از نظر تعداد هادی مناسب باشد.
اگر مدار فقط به چهار هادی نیاز داشته باشد، استفاده از کابل پنجرشته باید از نظر فنی و اقتصادی بررسی شود.
تفاوت کابل افشان 5×10 با پنج سیم افشان 1×10
در کابل 5×10 پنج هادی عایقشده داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از پنج سیم افشان 1×10، هر سیم دارای عایق مستقل است اما مجموعه سیمها غلاف مشترک ندارد.
انتخاب میان کابل چندرشته و سیمهای مجزا باید براساس نوع مسیر، استاندارد اجرا، لوله یا داکت و شرایط نصب انجام شود.
راهنمای انتخاب کابل افشان 5×10
- ابتدا تعداد هادیهای موردنیاز مدار مشخص شود.
- جریان طراحی مصرفکننده یا تجهیزات محاسبه شود.
- طول مسیر کابل اندازهگیری شود.
- افت ولتاژ مسیر بررسی شود.
- روش نصب کابل مشخص شود.
- دمای محیط در نظر گرفته شود.
- تعداد کابلهای مجاور بررسی شود.
- تعداد هادیهای باردار مشخص شود.
- برای تجهیزات موتوری، جریان راهاندازی نیز بررسی شود.
- در سیستم سهفاز نیاز به نول و ارت مجزا مشخص شود.
- وسیله حفاظتی مدار با ظرفیت واقعی کابل هماهنگ باشد.
- رده ولتاژی 600/1000 ولت کابل با الزامات مدار تطبیق داده شود.
راهنمای نصب
- پیش از شروع نصب، برق مدار بهطور کامل قطع شود.
- نبود ولتاژ با ابزار مناسب بررسی شود.
- وظیفه هر یک از پنج هادی قبل از اتصال مشخص شود.
- رنگبندی کابل واقعی کنترل شود.
- غلاف بیرونی بدون آسیبزدن به عایق هادیها باز شود.
- برای برداشتن عایق از ابزار مناسب هادی 10 میلیمترمربع استفاده شود.
- هنگام لختکردن از قطع یا زخمیشدن مفتولهای مسی جلوگیری شود.
- برای اتصال هادی افشان به ترمینال از وایرشو یا کابلشوی متناسب با سطح مقطع 10 میلیمترمربع و نوع ترمینال استفاده شود.
- تجهیز اتصال با ابزار مناسب پرس شود.
- در ورودی تابلو یا دستگاه از گلند متناسب با قطر واقعی کابل استفاده شود.
- کابل در مسیر بهدرستی مهار شود تا وزن آن مستقیماً به ترمینال منتقل نشود.
- از تماس کابل با لبههای تیز و منابع حرارتی جلوگیری شود.
- از خمکردن کابل با شعاع بسیار کوچک خودداری شود.
- پس از راهاندازی، محل اتصالها از نظر شلشدن یا گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 5×10 افلاک
- ساختار کابل باید 5×10 میلیمترمربع باشد؛ یعنی پنج هادی مستقل با سطح مقطع 10 میلیمترمربع برای هر هادی.
- وزن 100 متر کابل حدود 81 کیلوگرم بدون احتساب بستهبندی است.
- حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است.
- ولتاژ نامی کابل 600/1000 ولت است.
- عایق و غلاف باید یکنواخت و فاقد بریدگی، ترک، لهشدگی یا آسیب ظاهری باشند.
- برند، تعداد رشته، سطح مقطع و مشخصات چاپشده روی کابل با محصول سفارشدادهشده تطابق داشته باشند.
- پیش از خرید مشخص شود قیمت اعلامشده برای یک متر کابل یا کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 5 در 10 افلاک الکتریک یک کابل پنجرشته انعطافپذیر با هادی مسی آنیلشده افشان کلاس 5 است. هر هادی دارای سطح مقطع 10 میلیمترمربع بوده و از 80 مفتول مسی با قطر 0/40 میلیمتر تشکیل میشود.
کد کابل NYMHY و ساختار کلی آن CU/PVC/PVC است. عایق هادیها از PVC نوع D و غلاف بیرونی از PVC نوع ST5 ساخته میشود.
وزن هر متر کابل حدود 810 گرم، قطر خارجی اسمی آن حدود 20 میلیمتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است. ولتاژ نامی این سایز 600/1000 ولت است.
اگر کابل 5×10 از نظر تعداد هادی، جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب با نیاز پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 5 در 10 افلاک الکتریک را بررسی کنید، پیشنهادهای موجود را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
