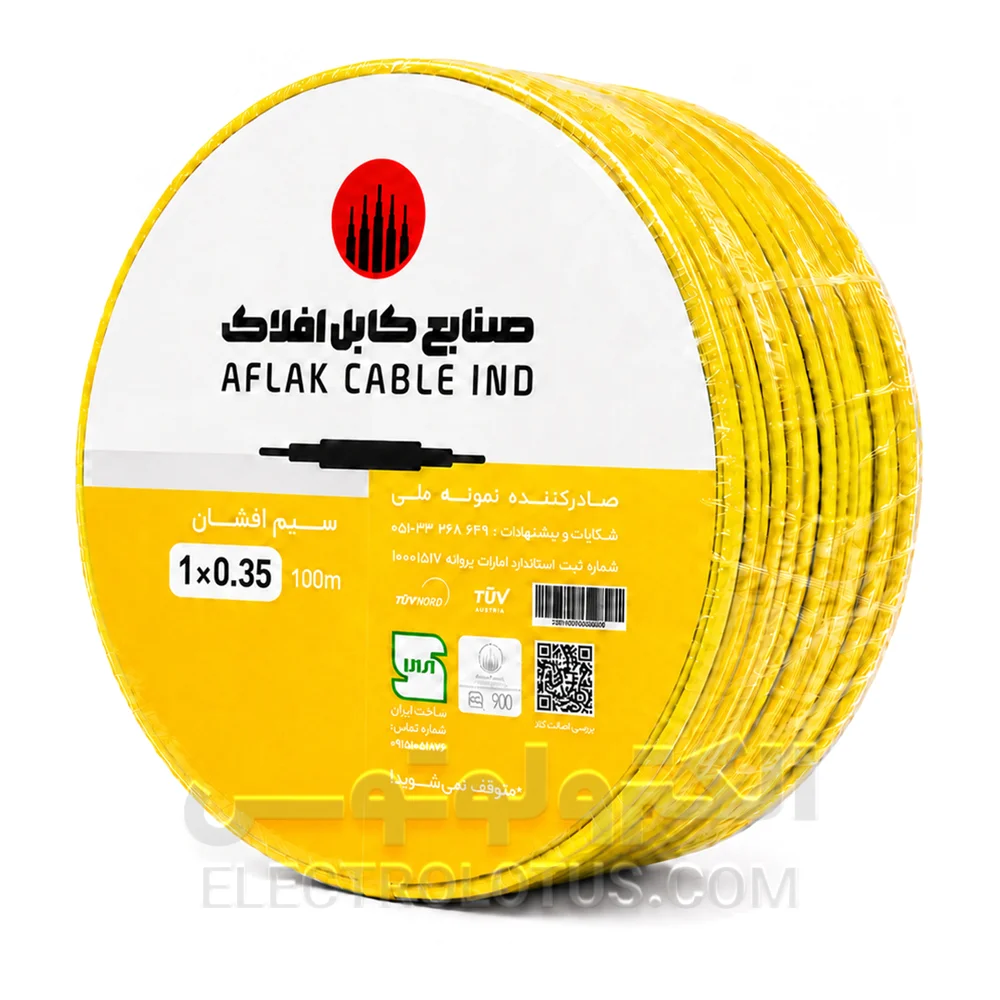

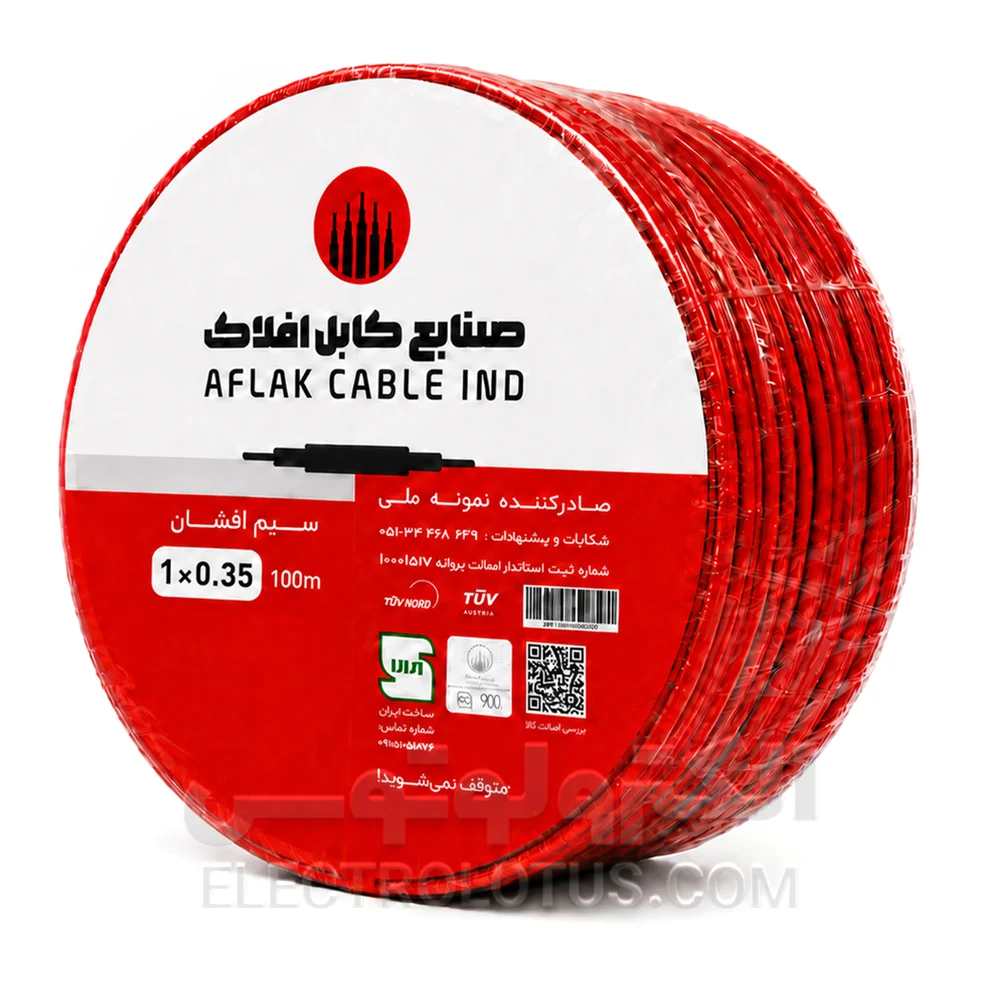

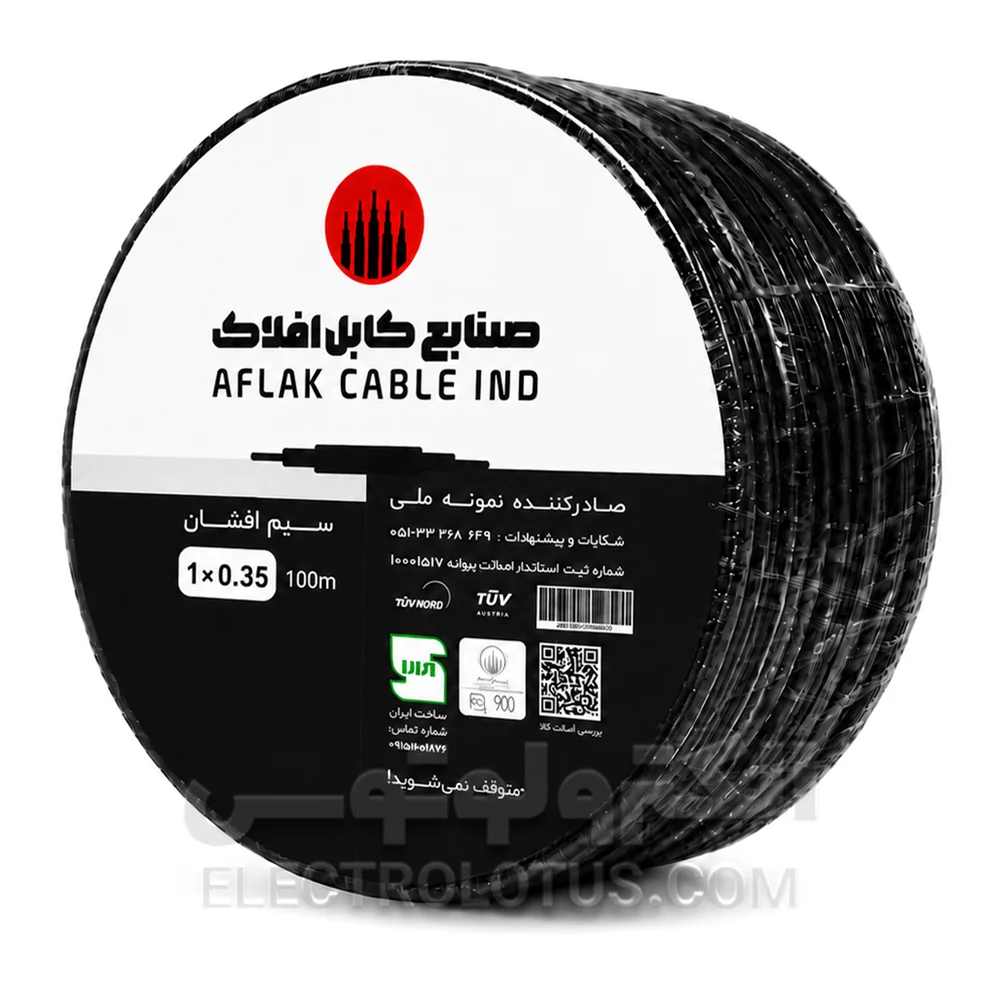

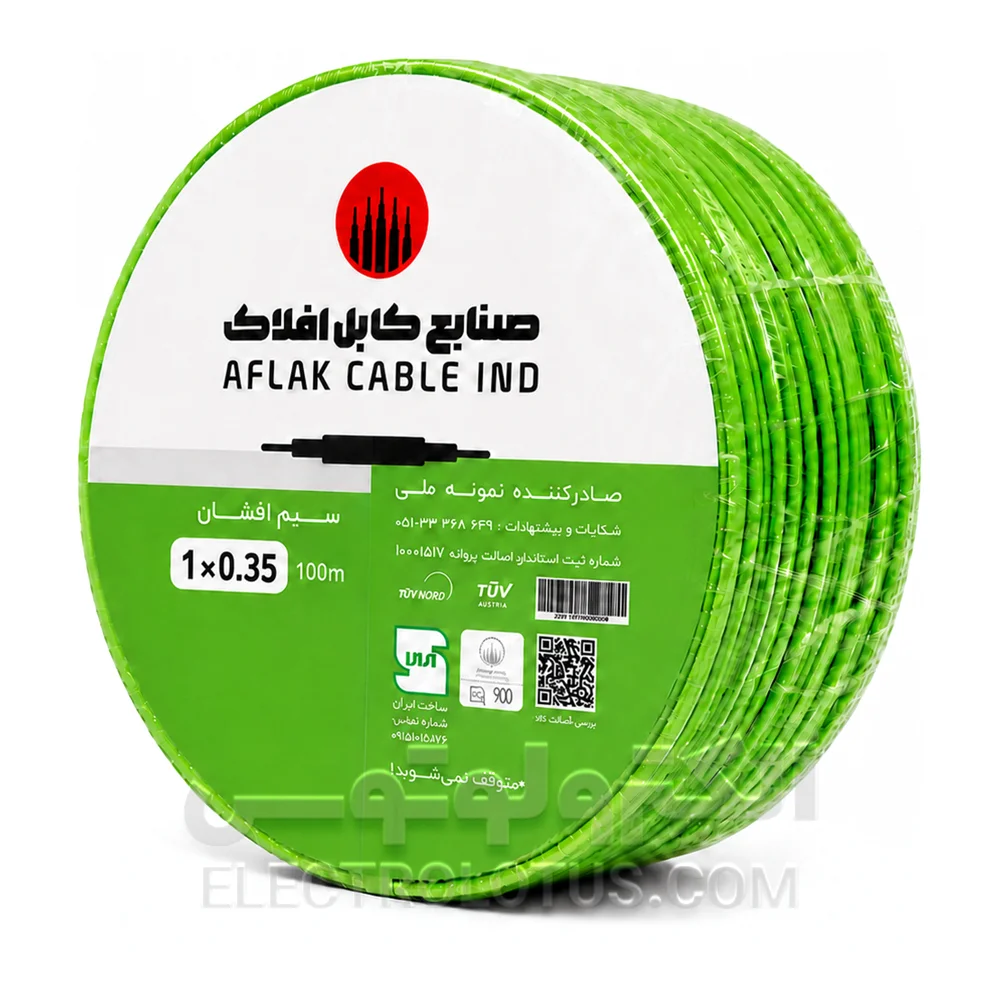

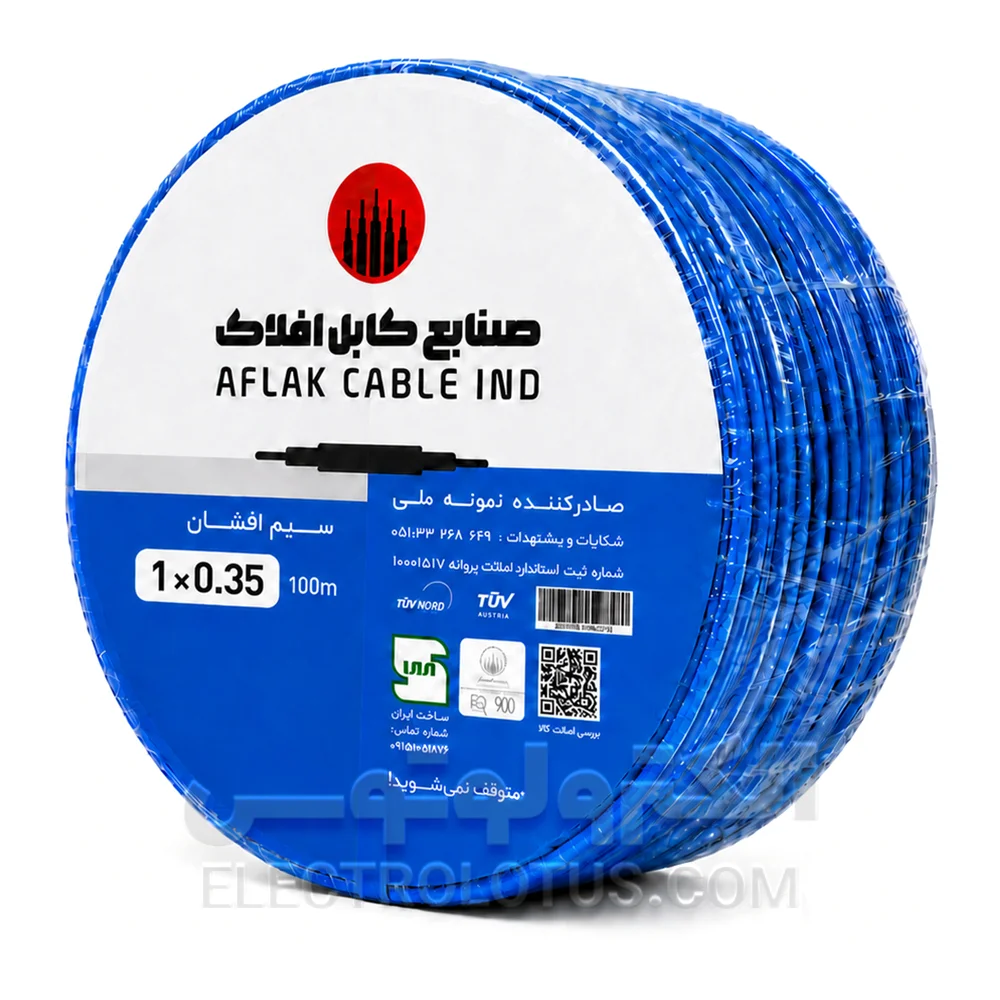

معرفی سیم افشان سایز 1 در 0/35 افلاک الکتریک
سیم افشان سایز 1 در 0/35 افلاک الکتریک یک سیم تک‌رشته ظریف و انعطاف‌پذیر با ساختار 1×0/35 میلیمترمربع است. این مدل از یک هادی مسی افشان و عایق PVC تشکیل میشود و برای مدارهای کمجریان، اتصالات داخلی تجهیزات سبک، مدارهای فرمان و کاربردهایی مناسب است که به سیمی باریک و قابل‌انعطاف نیاز دارند.
عبارت 1×0/35 نشان می‌دهد محصول یک هادی مستقل با سطح مقطع اسمی 0/35 میلیمترمربع دارد. عدد 0/35 قطر ظاهری سیم، ضخامت عایق یا تعداد مفتول‌های مسی نیست و فقط سطح مقطع اسمی هادی را مشخص می‌کند.
افلاک الکتریک سایز 1×0/35 را در فهرست سیم‌های افشان خود قرار داده است. این خانواده با کد NYAF، هادی مسی آنیل‌شده افشان کلاس 5 و عایق PVC معرفی میشود. همچنین حداکثر دمای مجاز هادی در شرایط کار عادی 70 درجه سانتی‌گراد است.
سطح مقطع پایین این مدل باعث میشود کاربرد آن با سیم‌های ساختمانی رایج مانند سایزهای 1/5 و 2/5 متفاوت باشد. سیم 0/35 نباید بدون بررسی جریان، طول مسیر، افت ولتاژ و مشخصات تجهیز برای مدار پریز، روشنایی اصلی ساختمان، دستگاه‌های پرمصرف یا خطوط تغذیه عمومی استفاده شود.
ویژگی‌های سیم افشان سایز 1 در 0/35 افلاک الکتریک
1.هادی مسی افشان
هادی این سیم از تعدادی مفتول مسی نازک تشکیل شده است. ساختار چندمفتولی، سیم را نسبت به هادی مفتولی نرم‌تر می‌کند و نصب آن را داخل تجهیزات کوچک و مسیرهای محدود آسان‌تر می‌سازد.
2.کلاس هادی 5
کلاس هادی 5 نشان می‌دهد هادی از تعداد زیادی مفتول مسی نازک و انعطاف‌پذیر تشکیل شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خم‌پذیری بیشتری ایجاد می‌کند. عدد 5 به معنی تعداد رشته‌های اصلی، درجه کیفیت یا مقدار خلوص مس نیست.
3.سطح مقطع 0/35 میلیمترمربع
سایز 0/35 برای مدارهای کمجریان و اتصالات ظریف مناسب‌تر است. این مدل نباید با سیم‌های ساختمانی دارای سطح مقطع بالاتر یکسان در نظر گرفته شود.
4.عایق PVC
عایق PVC هادی مسی را از قطعات مجاور و محیط نصب جدا می‌کند. سطح عایق باید در تمام طول سیم یکنواخت و بدون ترک، بریدگی، سوختگی، له‌شدگی یا تغییر شکل باشد.
5.قطر و وزن پایین
سطح مقطع کم باعث میشود این مدل نسبت به سایزهای 0/5، 0/75 و 1 میلیمترمربع باریک‌تر و سبک‌تر باشد. این ویژگی در تجهیزات کوچک و فضاهای داخلی محدود اهمیت دارد.
6.انعطاف مناسب برای اتصالات ظریف
ساختار افشان، خم‌کردن و هدایت سیم را درون تجهیزات ساده‌تر می‌کند. بااین‌حال، سیم برای کشش مداوم، خمش‌های بسیار زیاد یا حرکت صنعتی پیوسته طراحی نشده است.
7.امکان تفکیک مدار با رنگ
رنگ‌های مختلف عایق می‌توانند برای شناسایی مسیرهای تغذیه، فرمان و سیگنال استفاده شوند. رنگ سیم باید بر اساس نقشه و نقش واقعی هادی انتخاب شود.
8.کد فنی NYAF
کد NYAF برای سیم افشان مسی دارای عایق PVC استفاده میشود و به شناسایی این محصول در میان سیم‌های مفتولی، سیم نایلون و کابل‌های چندرشته کمک می‌کند.
کاربردهای سیم افشان سایز 1 در 0/35 افلاک الکتریک
- سیم‌کشی داخلی تجهیزات برقی کم‌مصرف
- مدارهای فرمان با جریان پایین
- اتصالات داخلی تابلوهای کوچک
- مدارهای کنترل و سیگنال
- سیم‌کشی داخلی چراغ‌ها و تجهیزات روشنایی بسیار کم‌مصرف
- پروژههای آموزشی و آزمایشگاهی کم‌ولتاژ
- اتصالات داخلی ماژول‌ها
- سیم‌کشی سنسورها و نشانگرهای کمجریان
- اتصال کلیدها و قطعات کنترلی کوچک
- پروژههای نمونه‌سازی و الکترونیکی
- جایگزینی سیم هم‌سایز داخل تجهیزات
- استفاده در مسیرهای داخلی خشک و محافظتشده
کاربرد نهایی این مدل باید بر اساس جریان واقعی مدار، طول مسیر، افت ولتاژ، دمای محیط، ولتاژ نامی سیم و مشخصات سازنده تجهیز تعیین شود. وجود عایق PVC به‌تنهایی به معنی مناسب‌بودن سیم برای هر مدار متصل به برق شهری نیست.
موارد استفاده نامناسب
- مدار پریزهای عمومی ساختمان
- سیم‌کشی اصلی روشنایی ساختمان بدون محاسبه فنی
- خط تغذیه اصلی واحد
- وسایل گرمایشی و پرمصرف
- اتو، کتری برقی و بخاری برقی
- پمپ و الکتروموتور
- تجهیزات دارای جریان راه‌اندازی بالا
- رابط عمومی برق با بار نامشخص
- نصب مستقیم و آزاد زیر گچ
- دفن مستقیم در زمین
- نصب آزاد در فضای باز
- محیط خیس یا در معرض شست‌وشو
- محل دارای فشار، ضربه یا سایش مداوم
- مجاورت شعله، المنت یا سطح بسیار داغ
- استفاده به‌جای کابل چندرشته دارای غلاف بیرونی
مزایای سیم افشان سایز 1 در 0/35 افلاک الکتریک
ساختار کلاس 5 باعث میشود سیم در مقایسه با مدل مفتولی راحت‌تر خم شود و داخل تجهیزات کوچک قرار گیرد.
قطر پایین این مدل برای ترمینال‌ها، سوکت‌ها و محفظه‌هایی مناسب است که فضای محدودی دارند.
این سیم فشار مکانیکی زیادی به قطعات کوچک، چراغ‌های ظریف یا تجهیزات سبک وارد نمی‌کند.
در مدارهایی که جریان پایین و محدودیت فضا اهمیت دارد، سایز 0/35 نسبت به سیم‌های ضخیم‌تر حجم کمتری اشغال می‌کند.
عرضه رنگ‌های مختلف می‌تواند شناسایی مدارهای فرمان، کنترل و سیگنال را ساده‌تر کند.
- امکان استفاده از سرسیم ظریف
در صورت سازگاری ترمینال، میتوان از وایرشو یا سرسیم متناسب با سطح مقطع 0/35 میلیمترمربع استفاده کرد.
تفاوت سیم افشان 1×0/35 با سیم افشان 1×0/5
سیم 1×0/5 سطح مقطع بیشتری دارد و در شرایط مشابه مقاومت الکتریکی کمتری ایجاد می‌کند. مدل 0/35 باریک‌تر و برای اتصالات ظریف‌تر مناسب است، اما ظرفیت محدودتری دارد.
استفاده از سایز 0/35 به‌جای 0/5 بدون بررسی جریان، طول مسیر و افت ولتاژ توصیه نمی‌شود.
تفاوت سیم افشان 1×0/35 با سیم افشان 1×0/75
سطح مقطع سیم 0/75 بیش از دو برابر مدل 0/35 است. سایز 0/75 برای جریان بالاتر یا مسیر طولانی‌تر مناسب‌تر است، اما فضای بیشتری اشغال می‌کند و برای برخی ترمینال‌های بسیار ظریف بزرگ است.
تفاوت سیم افشان 1×0/35 با سیم افشان 1×1
سیم سایز 1 سطح مقطع بسیار بیشتری دارد و برای مدارهای متفاوتی استفاده میشود. این دو سایز جایگزین مستقیم یکدیگر نیستند.
تفاوت سیم افشان 1×0/35 با سیم نایلون 2×0/35
این محصول فقط یک هادی عایق‌شده دارد. سیم نایلون 2×0/35 از دو هادی 0/35 میلی‌مترمربعی تشکیل میشود که به‌صورت تخت کنار یکدیگر قرار گرفته‌اند.
سیم افشان تک‌رشته بیشتر برای اجرای یک مسیر مستقل در داخل تجهیزات یا مسیر محافظتشده استفاده میشود، اما سیم نایلون دو مسیر الکتریکی را در یک ساختار تخت فراهم می‌کند.
تفاوت سیم افشان با کابل افشان
سیم افشان 1×0/35 یک هادی عایق‌شده است و غلاف بیرونی مستقل ندارد. کابل افشان از چند هادی عایق‌شده داخل یک روکش بیرونی مشترک تشکیل میشود.
راهنمای نصب
- پیش از نصب، برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار اندازه‌گیری مناسب بررسی کنید.
- مطمئن شوید سطح مقطع 0/35 برای جریان، ولتاژ و طول مسیر کافی است.
- رنگ سیم را مطابق نقشه مدار انتخاب کنید.
- مسیر سیم را از رطوبت، حرارت، لبه‌های تیز و قطعات متحرک دور نگه دارید.
- برای برداشتن عایق از سیم‌لخت‌کن مخصوص سیم‌های ظریف استفاده کنید.
- از تیغ یا ابزار نامناسب که مفتول‌ها را قطع می‌کند استفاده نکنید.
- طول قسمت لخت‌شده فقط به‌اندازه محل اتصال باشد.
- تمام مفتول‌های مسی باید داخل ترمینال یا سرسیم قرار گیرند.
- برای ترمینال پیچی از وایرشو یا سرسیم متناسب با سایز 0/35 استفاده کنید.
- سرسیم را با ابزار پرس مناسب نصب کنید.
- پیچ ترمینال بیش از حد سفت نشود؛ زیرا ممکن است هادی ظریف آسیب ببیند.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم را با بست یا مهار مناسب ثابت کنید.
- پیش از وصل برق، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راه‌اندازی، محل اتصال از نظر افزایش دمای غیرعادی کنترل شود.
- نصب مدارهای متصل به برق شهری به فرد متخصص سپرده شود.
راهنمای خرید
- کاربرد مدار را مشخص کنید: سایز 0/35 بیشتر برای اتصالات ظریف و مدارهای کمجریان مناسب است. پیش از خرید باید جریان، ولتاژ و طول مسیر مشخص باشند.
- سطح مقطع را با سایزهای نزدیک مقایسه کنید: بررسی کنید که آیا مدل 0/35 پاسخ‌گو است یا مدار به سایز 0/5، 0/75 یا بالاتر نیاز دارد.
- کد سیم را کنترل کنید: در مشخصات این خانواده باید کد NYAF درج شده باشد. کد سیم به تفکیک آن از کابل‌های افشان و سیم‌های نایلون کمک می‌کند.
- سلامت عایق را بررسی کنید: عایق نباید خشک، ترک‌خورده، چسبناک، بریده، سوخته یا دارای ناهمواری غیرعادی باشد.
- چاپ محصول را کنترل کنید: نام برند، ساختار 1×0/35، کد سیم، استاندارد و سایر اطلاعات باید واضح باشند.
- واحد فروش را بررسی کنید: قیمت ممکن است برای یک متر یا یک حلقه کامل ثبت شده باشد.
- تجهیزات اتصال مناسب تهیه کنید: ترمینال، سوکت، وایرشو و ابزار پرس باید برای سیم‌های ظریف و سطح مقطع 0/35 مناسب باشند.
- از فروشنده معتبر خرید کنید: در سیم‌های ظریف، کاهش سطح مقطع واقعی یا قطع‌شدن بخشی از مفتول‌ها می‌تواند تأثیر محسوسی بر مقاومت و عملکرد مدار داشته باشد.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
سیم افشان سایز 1 در 0/35 افلاک الکتریک یک سیم تک‌رشته ظریف با هادی مسی آنیل‌شده افشان کلاس 5 و عایق PVC است. سطح مقطع پایین، حجم کم و انعطاف مناسب، این مدل را برای مدارهای فرمان، کنترل، سیگنال و اتصالات داخلی تجهیزات سبک مناسب می‌کند.
این محصول جایگزین سیم‌های ساختمانی سایز 1/5 یا 2/5 نیست و نباید بدون محاسبه برای پریز، روشنایی اصلی، تجهیزات پرمصرف یا خطوط تغذیه استفاده شود. انتخاب آن باید بر اساس جریان، ولتاژ، طول مسیر، افت ولتاژ و شرایط محیط انجام شود.
