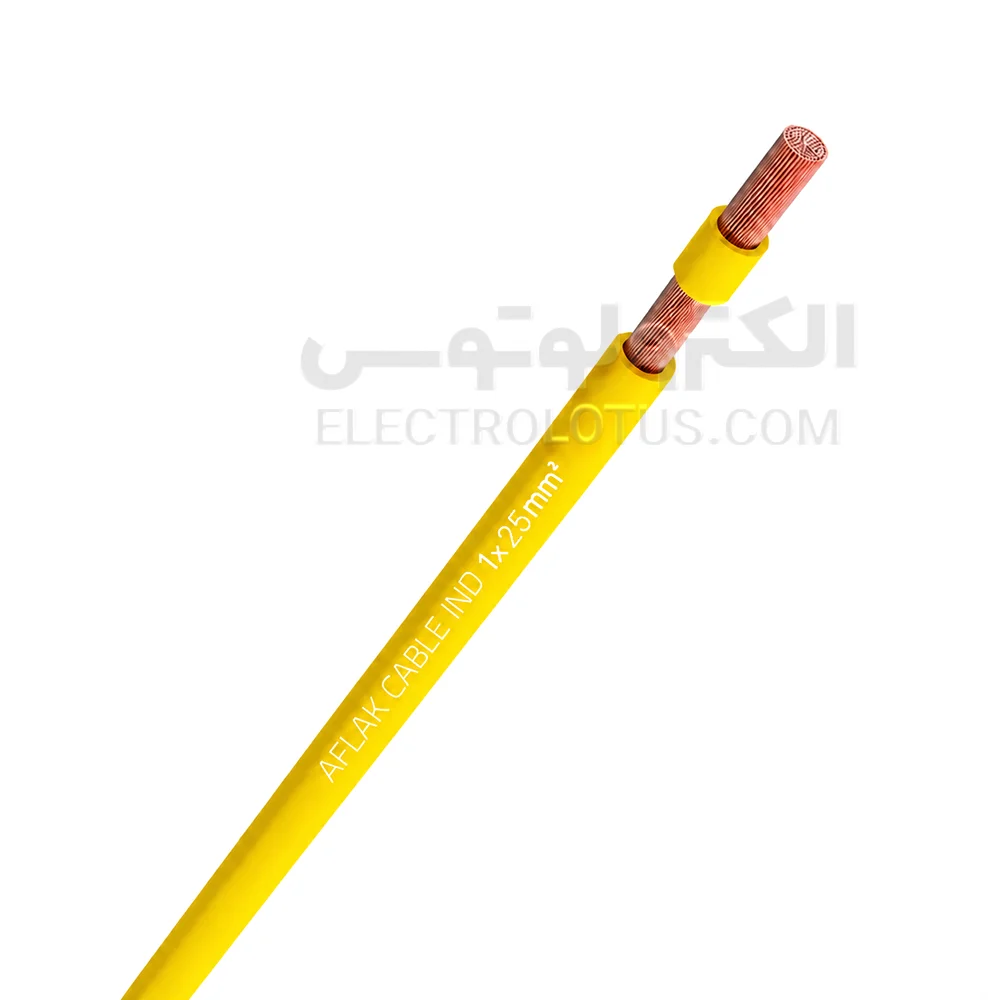

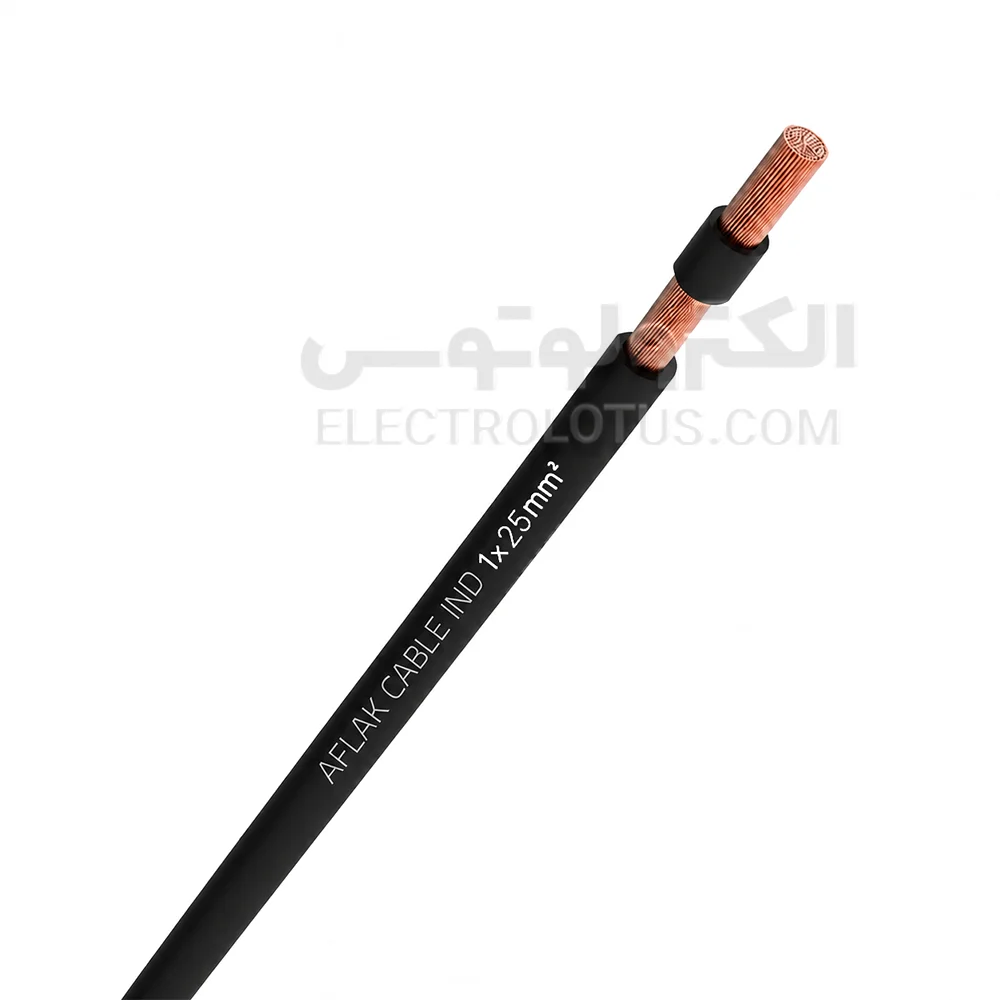

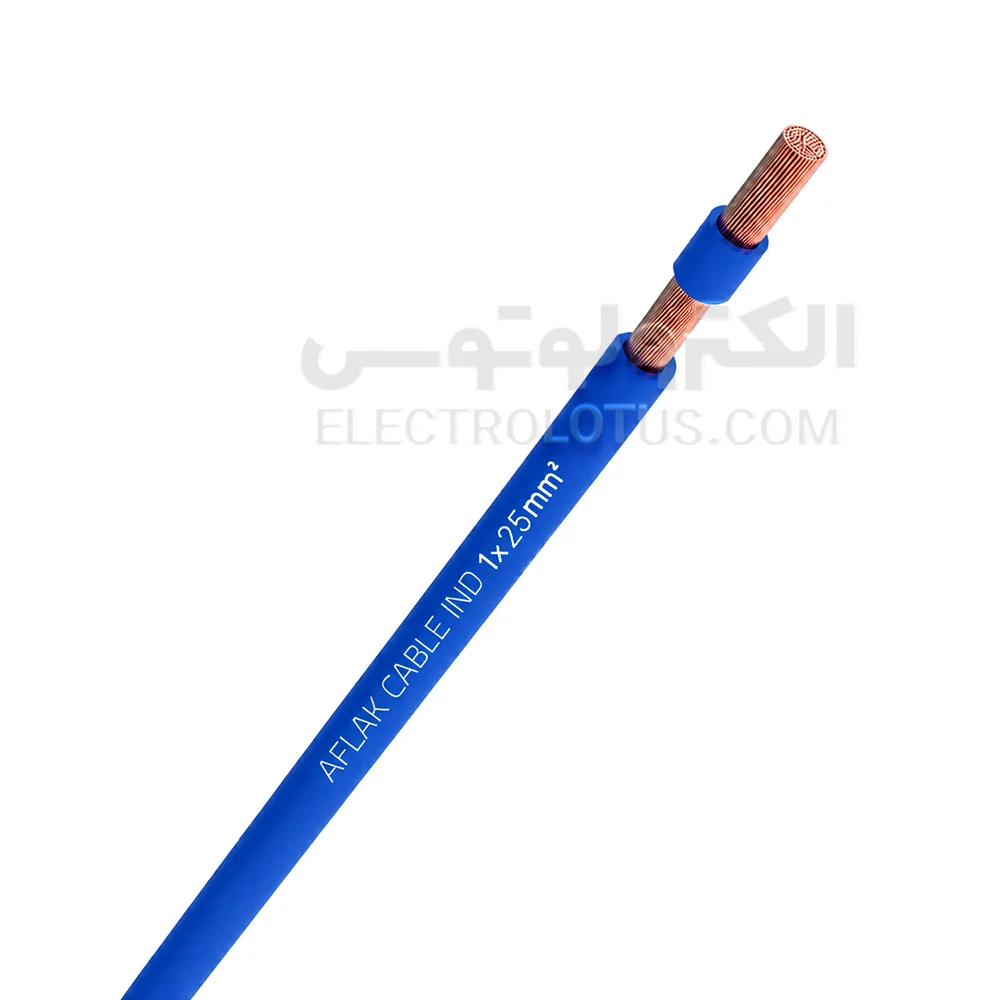

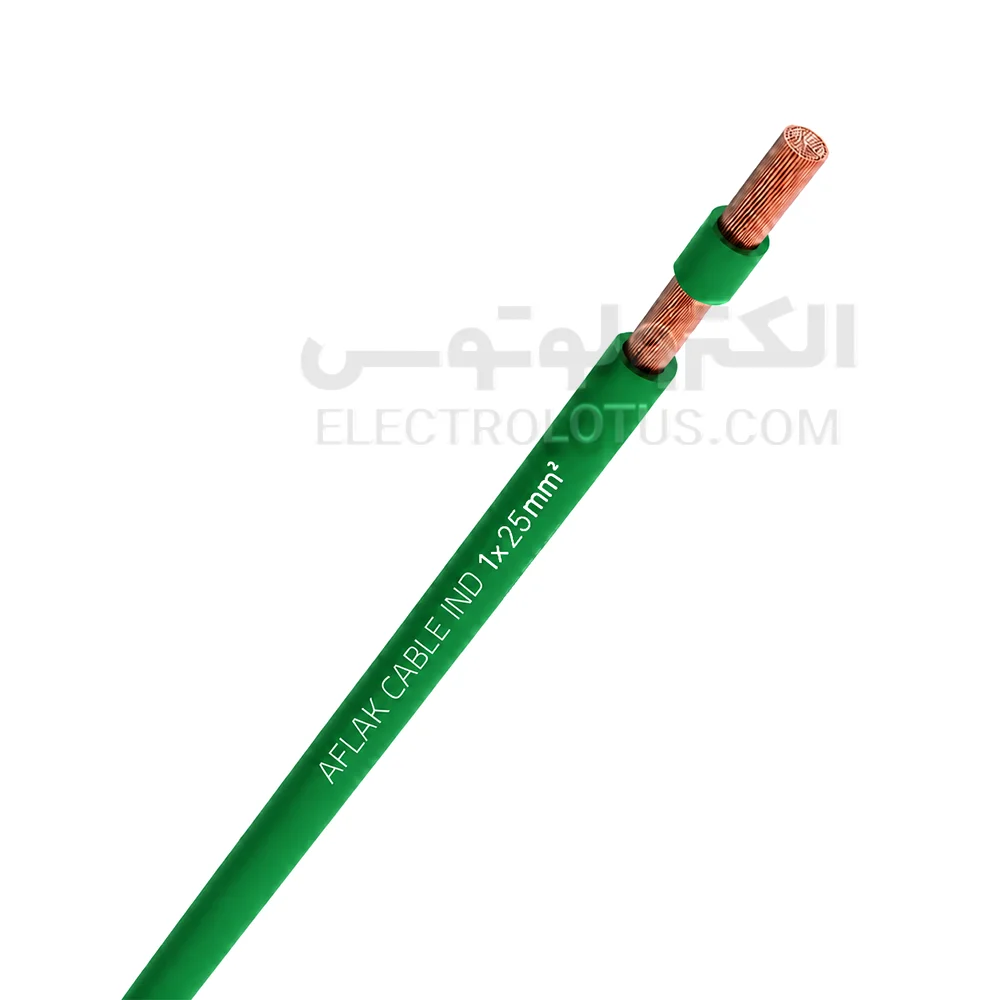

معرفی سیم افشان سایز 1 در 25 افلاک الکتریک
سیم افشان سایز 1 در 25 افلاک الکتریک یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 25 میلیمترمربع است. این محصول از هادی مسی افشان کلاس 5 و عایق PVC تشکیل میشود و برای بعضی خطوط تغذیه، اتصالات داخل تابلوهای برق و مدارهایی کاربرد دارد که محاسبات فنی، نیاز به سطح مقطعی بالاتر از سایزهای 10 و 16 را تأیید میکنند.
ساختار محصول بهصورت 1×25 نوشته میشود. عدد 1 نشاندهنده وجود یک هادی مستقل و عدد 25 بیانگر سطح مقطع اسمی هادی بر حسب میلیمترمربع است. این عدد قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای داخلی را مشخص نمیکند.
هادی کلاس 5 از تعداد زیادی مفتول مسی نازک تشکیل میشود. این ساختار نسبت به هادیهای مفتولی کلاس 1 و چندمفتولی کلاس 2 انعطاف بیشتری دارد و شکلدهی سیم را هنگام نصب داخل تابلو، داکت و مسیرهای دارای تغییر جهت آسانتر میکند.
طبق جدول فنی افلاک، وزن نامی سیم سایز 25 برابر 278 کیلوگرم در هر کیلومتر است. این مقدار معادل حدود 278 گرم در هر متر و حدود 27/8 کیلوگرم برای 100 متر سیم است. ضخامت اسمی عایق 1/2 میلیمتر، محدوده قطر خارجی 8/4 تا 10/2 میلیمتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/78 اهم بر کیلومتر ثبت شده است.
سطح مقطع 25 میلیمترمربع بهتنهایی مقدار جریان قابل استفاده را تعیین نمیکند. روش نصب، طول مسیر، دمای محیط، تعداد سیمهای کنار یکدیگر، افت ولتاژ، نوع بار، کیفیت اتصالات و مشخصات وسیله حفاظتی باید پیش از انتخاب بررسی شوند.
این محصول فقط دارای عایق هادی است و مانند کابل تکرشته، غلاف بیرونی مستقل ندارد. به همین دلیل برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب، مسیرهای دارای ضربه و سایش یا کاربردهایی که به حفاظت مکانیکی بیشتر نیاز دارند، باید کابل مناسب انتخاب شود.
ویژگیهای سیم افشان سایز 1 در 25 افلاک الکتریک
- هادی مسی افشان کلاس 5:
هادی این مدل از تعداد زیادی مفتول مسی نازک تشکیل میشود. ساختار افشان، انعطاف بیشتری نسبت به هادی مفتولی همسطحمقطع ایجاد میکند و نصب سیم را در مسیرهای دارای خم و اتصالات تابلویی آسانتر میسازد. عدد 5 در عبارت کلاس هادی 5 به معنی تعداد رشتههای اصلی، کیفیت درجه پنج یا میزان خلوص مس نیست. این عدد فقط نوع ساختار و میزان انعطاف هادی را مشخص میکند.
- سطح مقطع 25 میلیمترمربع:
سایز 25 در شرایط نصب و طول یکسان، مقاومت الکتریکی کمتری نسبت به مدلهای 10 و 16 ایجاد میکند. این ویژگی میتواند در بعضی مسیرهای طولانیتر یا مدارهای دارای جریان بیشتر اهمیت داشته باشد. بزرگبودن سطح مقطع به معنی مناسببودن سیم برای تمام تجهیزات پرمصرف نیست. انتخاب باید با محاسبات مدار هماهنگ باشد.
- وزن نامی 278 گرم در متر:
وزن هر متر یکی از مشخصات قابلاندازهگیری این محصول است. وزن تقریبی 100 متر سیم بدون بستهبندی حدود 25/8 کیلوگرم خواهد بود. اختلاف جزئی تولید طبیعی است، اما اختلاف زیاد باید از نظر طول، سطح مقطع و اصالت محصول بررسی شود.
- عایق PVC با ضخامت اسمی 1/2 میلیمتر:
عایق PVC هادی را از قطعات مجاور، سایر هادیها و بدنه تجهیزات جدا میکند. سطح عایق باید یکنواخت و فاقد ترک، بریدگی، فرورفتگی، سوختگی یا آثار کشیدگی باشد.
- قطر خارجی 8/4 تا 10/2 میلیمتر:
اطلاع از محدوده قطر خارجی برای انتخاب لوله، داکت، وایرشو، گلند و ورودی تجهیزات اهمیت دارد. هنگام طراحی مسیر بهتر است حداکثر قطر 10/2 میلیمتر مبنای بررسی فضای موردنیاز قرار گیرد.
- مقاومت هادی 0/78 اهم بر کیلومتر: حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/78 اهم بر کیلومتر ثبت شده است. با افزایش دمای هادی، مقاومت الکتریکی نیز افزایش پیدا میکند.
- انعطاف مناسب برای نصب تابلویی:
هادی کلاس 5 شکلدهی سیم را داخل تابلو آسانتر میکند، اما مدل 1×25 نسبت به سایزهای پایینتر ضخیمتر و سنگینتر است. سیم نباید با شعاع بسیار کم یا بهشکل زاویه تند خم شود.
- قابلیت اتصال با وایرشو و کابلشو:
برای اتصال به بعضی ترمینالهای پیچی میتوان از وایرشوی سایز 25 استفاده کرد. اتصال به شینه، پیچ یا تجهیزات قدرت معمولاً به کابلشو یا سرسیم متناسب با هادی 25 میلیمترمربع نیاز دارد.
- ساختار تکرشته:
این محصول فقط یک مسیر الکتریکی ایجاد میکند. در مدار تکفاز، سهفاز یا مسیرهای دارای نول و ارت باید تعداد کافی سیم مستقل یا کابل چندرشته مناسب استفاده شود.
کاربردهای سیم افشان سایز 1 در 25 افلاک الکتریک
- اتصالات داخلی تابلوهای توزیع برق
- اتصال کلیدهای قدرت و تجهیزات داخل تابلو
- خطوط تغذیه فرعی با سطح مقطع محاسبهشده
- اتصال بعضی شینهها و ترمینالهای قدرت
- مدارهای قدرت داخل محفظههای محافظتشده
- اتصال بعضی تجهیزات صنعتی با جریان متناسب
- مسیرهای تکرشته داخل لوله یا داکت دارای ظرفیت کافی
- جایگزینی سیم همسایز در مدارهای موجود
- استفاده بهعنوان هادی حفاظتی با رنگ سبز و زرد، مطابق طراحی
- اجرای بعضی مسیرهای همبندی بر اساس محاسبات پروژه
- اتصال برخی تابلوها، اینورترها و تجهیزات کنترل قدرت
استفاده برای برق ورودی، موتور، پمپ، ژنراتور یا تجهیزات صنعتی فقط زمانی مناسب است که جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب و حفاظت مدار محاسبه شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب آزاد و بدون حفاظت زیر گچ
- نصب مستقیم در فضای باز
- قرارگرفتن در معرض بارندگی
- محیط مرطوب یا محل شستوشو
- مجاورت شعله، المنت یا سطح داغ
- مسیر دارای ضربه، فشار یا سایش
- حرکت و خمش صنعتی پیوسته
- تجهیزات رباتیک و زنجیر کابل
- استفاده بهعنوان کابل رابط قابلحمل
- استفاده بهجای کابل چندرشته روکشدار
- انتخاب برای موتور فقط بر اساس توان اسمی
- انتخاب برای برق ورودی بدون محاسبه طول و افت ولتاژ
- نصب داخل لوله یا داکت فاقد ظرفیت کافی
- اتصال به ترمینال کوچکتر از سایز 25
- قرارگرفتن چند هادی زیر ترمینال نامتناسب
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 25 افلاک الکتریک
- سطح مقطع مناسب برای بعضی مدارهای قدرت:مدل 1×25 برای مدارهایی کاربرد دارد که سطح مقطعهای پایینتر از نظر جریان، افت ولتاژ یا طول مسیر پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 16:در طول و شرایط یکسان، سطح مقطع بیشتر باعث کاهش مقاومت الکتریکی نسبت به سیم 1×16 میشود.
- انعطاف بیشتر نسبت به سیم مفتولی: هادی کلاس 5 نصب و شکلدهی سیم را داخل تابلو و مسیرهای دارای تغییر جهت آسانتر میکند.
- مشخصبودن وزن و ابعاد: وزن نامی، قطر خارجی، ضخامت عایق و مقاومت هادی مشخص شدهاند و به انتخاب دقیقتر مسیر و تجهیزات اتصال کمک میکنند.
- قابلیت اتصال به تجهیزات قدرت:با انتخاب وایرشو، کابلشو، ترمینال و ابزار پرس مناسب میتوان اتصال منظم و مطمئنی ایجاد کرد.

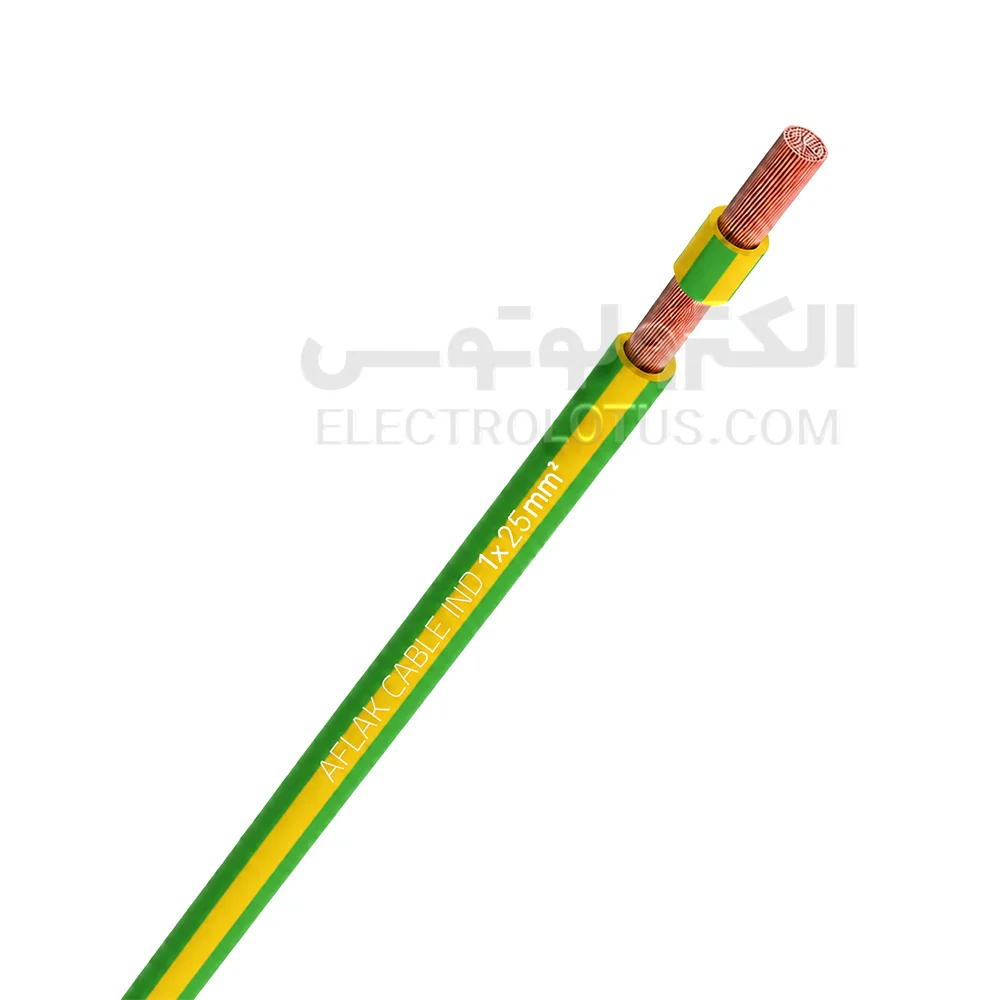

- قابلیت استفاده بهعنوان هادی حفاظتی:نسخه سبز و زرد میتواند مطابق مقررات و محاسبات پروژه برای ارت یا همبندی استفاده شود.
- امکان خرید متری:به دلیل وزن و قیمت بالاتر سایز 25، عرضه متری میتواند برای پروژههایی که به طول محدود نیاز دارند مناسبتر باشد.
تفاوت سیم افشان 1×25 با سیم افشان 1×16
سایز 25 حدود 56 درصد سطح مقطع بیشتری از مدل 16 دارد. در شرایط یکسان، مقاومت الکتریکی مدل 25 کمتر است و میتواند برای بعضی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسب باشد.
وزن نامی سیم 1×25 حدود 278 گرم در متر است، درحالیکه وزن جدول افلاک برای سایز 16 برابر 180 گرم در متر ثبت شده است. محدوده قطر خارجی مدل 25 نیز 8/4 تا 10/2 میلیمتر است و به مسیر و تجهیزات اتصال بزرگتری نیاز دارد.
اگر محاسبات سایز 16 را کافی نشان دهند، استفاده از سایز 25 میتواند هزینه، وزن و فضای نصب را بدون ضرورت افزایش دهد.
تفاوت سیم افشان 1×25 با سیم افشان 1×35
سیم 1×35 سطح مقطع، وزن و قطر بیشتری دارد و برای مدارهایی استفاده میشود که سایز 25 پاسخگو نیست.
جدول افلاک وزن نامی سایز 35 را 380 گرم در متر نشان میدهد. قطر خارجی مدل 35 نیز از سایز 25 بزرگتر است. اگر محاسبات به سطح مقطع 35 نیاز داشته باشند، استفاده از سایز 25 مناسب نیست.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- سطح مقطع موردنیاز را بر اساس جریان، طول، افت ولتاژ و روش نصب تعیین کنید.
- وسیله حفاظتی مدار را با ظرفیت واقعی مسیر هماهنگ کنید.
- رنگ سیم را مطابق نقش هادی انتخاب کنید.
- ظرفیت لوله، داکت یا محفظه را برای قطر حداکثر 10.2 میلیمتر بررسی کنید.
- تعداد سیمهای هممسیر و اثر تجمع بر دفع حرارت در نظر گرفته شود.
- سیم با نیروی بیش از حد داخل لوله کشیده نشود.
- از ایجاد خم تند، شکستگی یا فشردگی هادی جلوگیری کنید.
- عایق را با ابزار مناسب سطح مقطع 25 بردارید.
- مفتولهای مسی هنگام لختکردن بریده یا ضعیف نشوند.
- برای ترمینالهای مناسب از وایرشوی 25 میلیمترمربع استفاده کنید.
- برای اتصال به پیچ یا شینه از کابلشو یا سرسیم متناسب استفاده شود.
- کابلشو با قالب پرس مخصوص سایز 25 نصب شود.
- تمام مفتولها داخل سرسیم یا کابلشو قرار گیرند.
- پرس ناقص، کج یا بیش از حد فشرده قابل قبول نیست.
- ترمینال باید ظرفیت پذیرش هادی 25 میلیمترمربع را داشته باشد.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- پیچ یا مهره مطابق گشتاور اعلامشده سازنده تجهیز محکم شود.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، حرارت، لبه تیز و قطعات متحرک دور باشد.
- پیش از برقدارشدن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای ترمینالها و اتصالات کنترل شود.
- نصب خطوط اصلی و مدارهای قدرت به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را با محاسبه انتخاب کنید
سایز 25 فقط زمانی انتخاب مناسبی است که جریان، طول مسیر، افت ولتاژ، دمای محیط و روش نصب آن را تأیید کنند.
- وزن محصول را بررسی کنید
وزن نامی هر متر حدود 278 گرم است. وزن 100 متر بدون بستهبندی باید حدود 25/8 کیلوگرم باشد. اختلاف زیاد باید از نظر طول، سطح مقطع و اصالت محصول بررسی شود.
- قطر مسیر نصب را کنترل کنید
قطر خارجی سیم میتواند تا 10/2 میلیمتر برسد. تعداد سیمها و ظرفیت واقعی لوله یا داکت پیش از خرید مشخص شوند.
- چاپ روی سیم را بخوانید
نام افلاک، ساختار 1×25، ولتاژ، کد استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- ولتاژ نامی را کنترل کنید
برای این سطح مقطع معمولاً رده 450/750 ولت استفاده میشود.
- کلاس هادی را بررسی کنید
مشخصات محصول باید هادی افشان کلاس 5 را نشان دهد.
- سلامت عایق را کنترل کنید
عایق نباید ترکخورده، خشک، بریده، لهشده یا دارای آثار حرارتی باشد.
- واحد فروش را بررسی کنید
قیمت ممکن است برای یک متر یا یک حلقه کامل ثبت شده باشد.
- متراژ حلقه را کنترل کنید
در صورت فروش حلقهای، طول واقعی روی بستهبندی با سفارش تطبیق داده شود. وزن بالا باعث میشود همه فروشندگان الزاماً این سایز را بهصورت حلقه 100 متری عرضه نکنند.
- تجهیزات اتصال مناسب تهیه کنید
وایرشو، کابلشو، ترمینال، گلند و ابزار پرس باید با سطح مقطع 25 هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. سایر رنگها باید با نقشه و مقررات پروژه هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 25 افلاک الکتریک دارای هادی مسی افشان کلاس 5، سطح مقطع اسمی 25 میلیمترمربع و عایق PVC است. طبق جدول فنی این خانواده، وزن نامی آن 278 گرم در هر متر، ضخامت اسمی عایق 1/2 میلیمتر و محدوده قطر خارجی 8/4 تا 10/2 میلیمتر است.
این مدل برای بعضی خطوط تغذیه، اتصالات داخل تابلو و مدارهای قدرت محافظتشده مناسب است؛ به شرط آنکه جریان، افت ولتاژ، طول مسیر، شرایط حرارتی و روش نصب، سایز 25 را تأیید کنند.
این محصول غلاف بیرونی مستقل ندارد و برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا جایگزینی کابل چندرشته روکشدار مناسب نیست.
