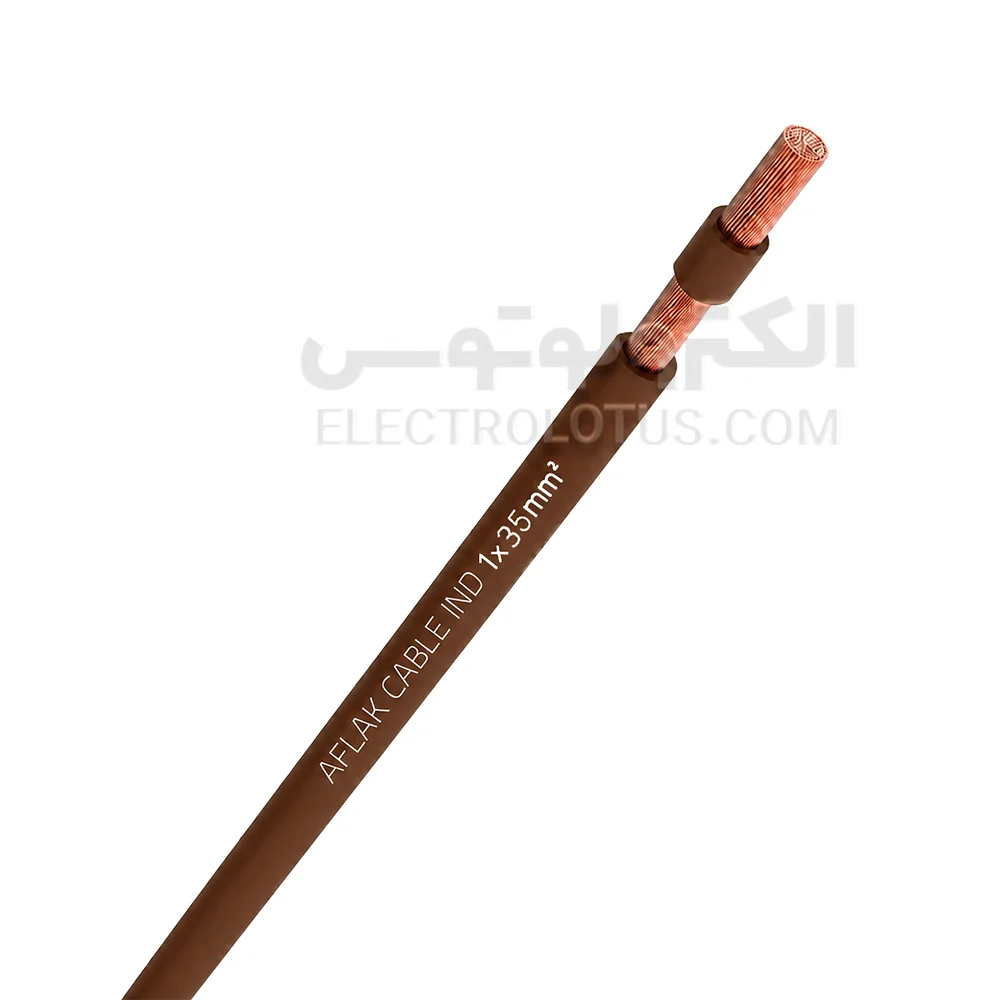

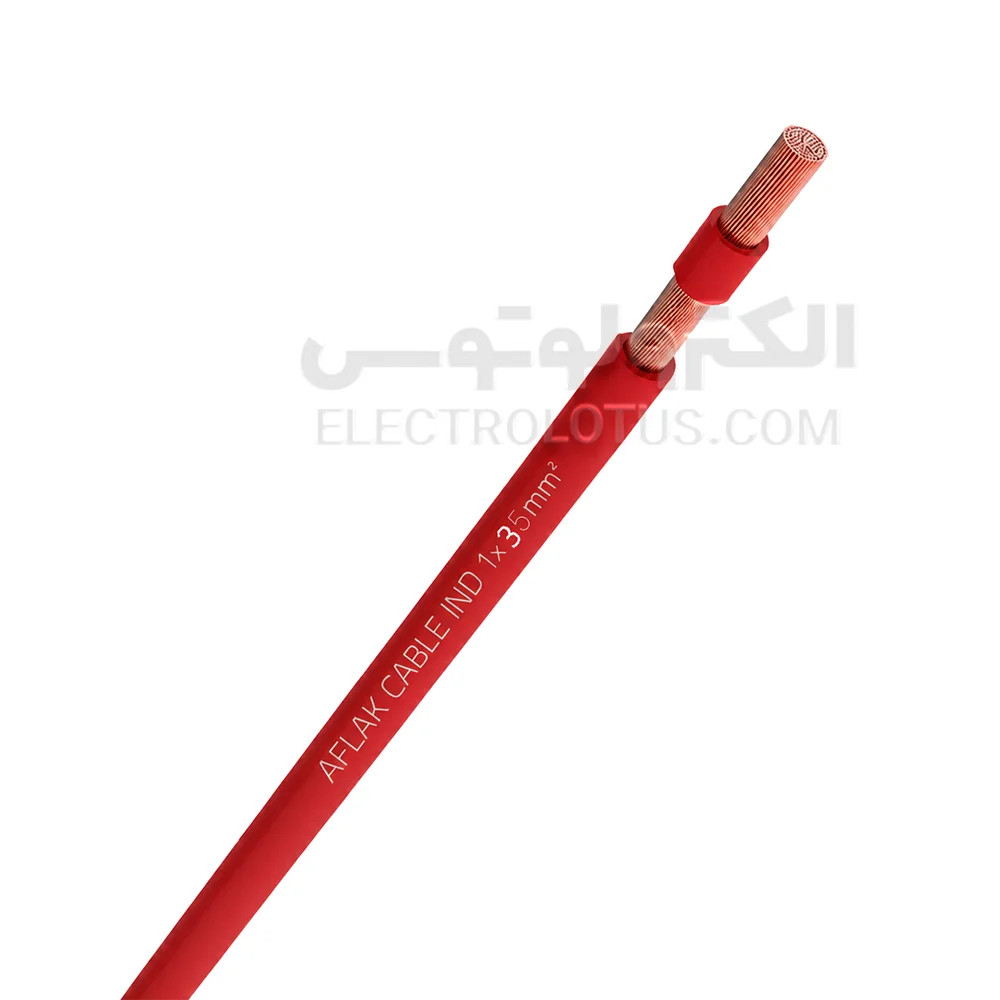

معرفی سیم افشان سایز 1 در 35 افلاک الکتریک
سیم افشان سایز 1 در 35 افلاک الکتریک یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 35 میلیمترمربع است. این محصول از هادی مسی افشان کلاس 5 و عایق PVC تشکیل میشود و برای بعضی مدارهای قدرت، اتصالات داخل تابلو برق و خطوط تغذیهای کاربرد دارد که محاسبات فنی، نیاز به سطح مقطعی بالاتر از سایزهای 16 و 25 را تأیید میکنند.
ساختار این مدل بهصورت 1×35 نوشته میشود. عدد 1 نشان میدهد سیم فقط یک هادی مستقل دارد و عدد 35 سطح مقطع اسمی آن را بر حسب میلیمترمربع مشخص میکند. عدد 35 قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی داخل هادی نیست.
طبق جدول فنی رسمی افلاک، هادی این سایز از 272 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق 1/2 میلیمتر، محدوده قطر خارجی 9/7 تا 11/7 میلیمتر، وزن نامی 380 کیلوگرم در کیلومتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/554 اهم بر کیلومتر ثبت شده است.
وزن نامی 380 کیلوگرم در کیلومتر معادل حدود 380 گرم در هر متر است.
سایز 35 در جدول کارخانه با رده 60227 IEC 02 و ولتاژ نامی 450/750 ولت قرار میگیرد. نوع بستهبندی استاندارد این سایز نیز بهصورت کلاف ثبت شده است.
هادی افشان کلاس 5 نسبت به هادیهای مفتولی و نیمهافشان همسطحمقطع انعطاف بیشتری دارد. این ویژگی شکلدهی سیم را داخل تابلو، داکت و مسیرهای دارای تغییر جهت آسانتر میکند، اما سیم 1×35 همچنان قطور و سنگین است و برای نصب آن باید شعاع خم، ظرفیت مسیر و تجهیزات اتصال مناسب در نظر گرفته شوند.
این محصول فقط دارای عایق هادی است و غلاف بیرونی مستقل مانند کابل تکرشته ندارد. به همین دلیل برای دفن مستقیم، نصب آزاد در فضای باز، محیط خیس یا مسیرهای دارای تنش مکانیکی باید کابل متناسب با شرایط محیطی انتخاب شود.
نکته مهم درباره جریان مجاز
جدول کارخانه برای سیم 1×35 عدد 105 آمپر را در دمای محیط 25 درجه سانتیگراد ثبت کرده است. این عدد یک مقدار مرجع آزمایشگاهی و جدولی است و نباید بهعنوان ظرفیت قطعی سیم در تمام روشهای نصب معرفی شود.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- روش نصب داخل لوله، داکت، سینی یا تابلو
- دمای محیط
- تعداد سیمهای کنار یکدیگر
- طول مسیر
- افت ولتاژ مجاز
- نوع بار
- جریان راهاندازی موتور یا تجهیزات
- تهویه مسیر
- دمای مجاز ترمینال و کلید
- کیفیت اتصال و پرس کابلشو
- نوع وسیله حفاظتی
افلاک نیز در راهنمای جریان مجاز تأکید میکند که دمای محیط، شرایط نصب و ضرایب تصحیح باید در انتخاب سطح مقطع در نظر گرفته شوند.
ویژگیهای سیم افشان سایز 1 در 35 افلاک الکتریک
- هادی مسی افشان:
هادی این مدل از 272 مفتول مسی نازک با قطر اسمی 0/39 میلیمتر تشکیل میشود. تجمع این مفتولها سطح مقطع اسمی 35 میلیمترمربع را ایجاد میکند.
- کلاس هادی 5:
کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول نازک و انعطافپذیر ساخته شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری ایجاد میکند. عدد 5 به معنی پنجرشتهبودن سیم، کیفیت درجه پنج یا درصد خلوص مس نیست و فقط نوع ساختار هادی را مشخص میکند.
- سطح مقطع 35 میلیمترمربع:
سایز 35 نسبت به مدلهای 16 و 25 سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت و افت ولتاژ کمتری ایجاد میکند. افزایش سطح مقطع بهتنهایی به معنی مناسببودن سیم برای هر مدار صنعتی یا تجهیزات پرمصرف نیست. سطح مقطع باید بر اساس محاسبات پروژه انتخاب شود.
- وزن نامی 380 گرم در متر:
وزن خود سیم در هر متر حدود 380 گرم است. این مشخصه هنگام محاسبه هزینه حمل، نگهداری کلاف و بررسی تقریبی محصول اهمیت دارد.
- عایق PVC با ضخامت اسمی 1.2 میلیمتر:
عایق PVC هادی را از سایر هادیها، بدنه تابلو و تجهیزات مجاور جدا میکند. ضخامت اسمی عایق در جدول کارخانه 1/2 میلیمتر ثبت شده است. سطح عایق باید یکنواخت و بدون بریدگی، ترک، فرورفتگی، سوختگی، کشیدگی یا تغییر رنگ غیرعادی باشد.
- قطر خارجی 9/7 تا 11/7 میلیمتر:
قطر نهایی سیم میتواند در محدوده مجاز تولید تغییر کند. برای انتخاب لوله، داکت، گلند، ورودی تجهیزات یا فضای تابلو بهتر است حداکثر قطر 11/7 میلیمتر در نظر گرفته شود.
- مقاومت هادی 0/554 اهم بر کیلومتر:
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/554 اهم بر کیلومتر است. با افزایش دمای هادی، مقاومت الکتریکی نیز افزایش پیدا میکند.
- انعطاف مناسب برای نصب تابلویی:
هادی کلاس 5 نسبت به سیم نیمهافشان یا مفتولی همسایز انعطاف بیشتری دارد. بااینحال، سیم 1×35 ضخیم است و نباید با زاویه تند یا شعاع خم بسیار کم نصب شود.
- قابلیت اتصال با کابلشو:
اتصال این سایز به شینه، کلید قدرت، ترمینال پیچی یا تجهیزات صنعتی معمولاً به کابلشوی مسی 35 میلیمترمربع نیاز دارد. کابلشو باید با قالب پرس مناسب و ابزار سالم نصب شود. پرس ناقص یا استفاده از کابلشوی نامتناسب میتواند باعث افزایش مقاومت اتصال و گرمشدن محل ترمینال شود.
- ساختار تکرشته:
این سیم فقط یک مسیر الکتریکی ایجاد میکند. در مدارهای تکفاز، سهفاز یا مسیرهای دارای نول و ارت باید تعداد کافی سیم مستقل یا کابل چندرشته مناسب استفاده شود.
کاربردهای سیم افشان سایز 1 در 35 افلاک الکتریک
- اتصال داخلی تابلوهای توزیع و قدرت
- اتصال کلیدهای قدرت و تجهیزات داخل تابلو
- بعضی خطوط تغذیه فرعی با سطح مقطع محاسبهشده
- اتصال شینهها و ترمینالهای قدرت
- مدارهای قدرت داخل محفظه محافظتشده
- اتصال برخی تجهیزات صنعتی با جریان متناسب
- مسیرهای تکرشته داخل لوله یا داکت دارای ظرفیت کافی
- جایگزینی سیم همسایز در مدارهای موجود

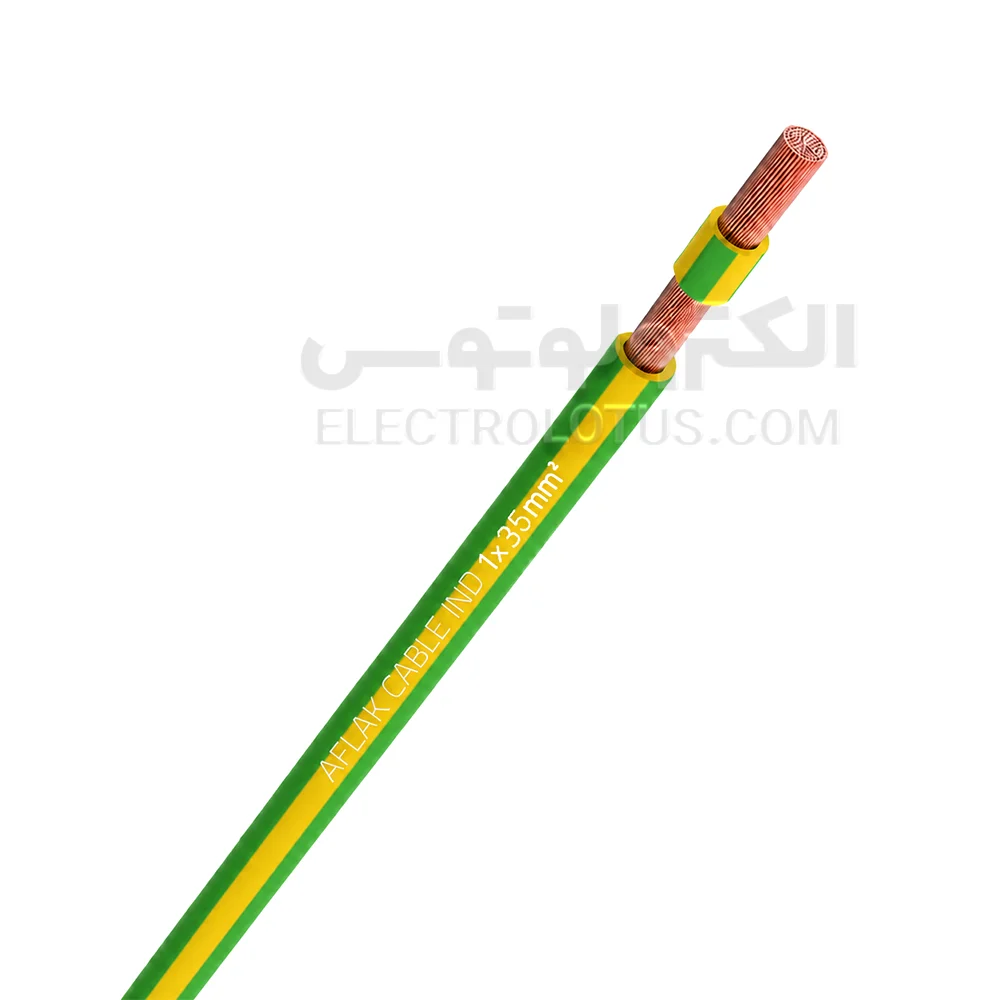

- استفاده بهعنوان هادی حفاظتی با رنگ سبز و زرد
- اجرای بعضی مسیرهای همبندی مطابق محاسبات پروژه
- اتصال بعضی تابلوها، اینورترها و تجهیزات کنترل قدرت
- اتصال ژنراتور یا منبع تغذیه در صورت تأیید طراحی
- اجرای بعضی خطوط ورودی یا خروجی تابلو
استفاده برای برق ورودی، پمپ، موتور، ژنراتور، اینورتر یا دستگاه صنعتی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب و وسیله حفاظتی بررسی شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب آزاد و بدون حفاظت زیر گچ
- نصب مستقیم در فضای باز
- قرارگرفتن در معرض باران و نور خورشید
- محیط مرطوب یا محل شستوشو
- مجاورت شعله، المنت یا سطح بسیار داغ
- مسیر دارای ضربه، فشار یا سایش
- حرکت و خمش صنعتی مداوم
- زنجیر کابل و تجهیزات رباتیک
- استفاده بهعنوان کابل رابط قابلحمل
- استفاده بهجای کابل تکرشته روکشدار
- استفاده بهجای کابل چندرشته
- انتخاب برای موتور فقط بر اساس توان درجشده روی پلاک
- انتخاب برای برق ورودی بدون بررسی طول مسیر
- نصب داخل لوله یا داکت فاقد ظرفیت کافی
- اتصال مستقیم هادی افشان به ترمینال نامتناسب
- استفاده از کابلشو یا وایرشوی کوچکتر
- قرار دادن چند هادی زیر ترمینالی که برای آن طراحی نشده است
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 35 افلاک الکتریک
- سطح مقطع مناسب برای بعضی مدارهای قدرت
مدل 1×35 برای مدارهایی کاربرد دارد که سیمهای 16 و 25 از نظر جریان، طول مسیر یا افت ولتاژ پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 25
در طول و شرایط نصب یکسان، سیم 1×35 مقاومت الکتریکی کمتری از مدل 1×25 ایجاد میکند.
- انعطاف بیشتر نسبت به هادی مفتولی
ساختار کلاس 5، شکلدهی سیم را داخل تابلو و مسیرهای دارای تغییر جهت نسبت به مدل مفتولی آسانتر میکند.
- مشخصبودن وزن و ابعاد
وزن، قطر خارجی، ضخامت عایق و مقاومت هادی در جدول فنی رسمی کارخانه درج شدهاند و امکان انتخاب دقیقتر مسیر و تجهیزات اتصال را فراهم میکنند.
- قابلیت اتصال به تجهیزات قدرت
با انتخاب کابلشو، ترمینال، شینه و ابزار پرس مناسب میتوان اتصال منظم و مطمئنی ایجاد کرد.
- قابلیت استفاده بهعنوان هادی حفاظتی
نسخه سبز و زرد میتواند با رعایت نقشه، مقررات و سطح مقطع موردنیاز بهعنوان هادی حفاظتی یا همبندی استفاده شود.
- امکان عرضه متری
وزن و قیمت بالای این سایز باعث میشود فروش متری برای پروژههایی که به طول محدود نیاز دارند مقرونبهصرفهتر باشد.
تفاوت سیم افشان 1×35 با سیم افشان 1×25
سایز 35 حدود 40 درصد سطح مقطع بیشتری از مدل 25 دارد. در شرایط یکسان، مقاومت مدل 35 کمتر است و میتواند برای بعضی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسب باشد.
وزن رسمی سایز 35 برابر 380 گرم در متر و وزن سایز 25 برابر 278 گرم در متر است. قطر خارجی مدل 35 نیز بین 9/7 تا 11/7 میلیمتر قرار دارد، درحالیکه قطر مدل 25 بین 8/4 تا 10/2 میلیمتر است.
اگر محاسبات سایز 25 را کافی نشان دهند، استفاده از سایز 35 هزینه، وزن، فضای نصب و ابعاد تجهیزات اتصال را بدون نیاز فنی افزایش میدهد.
تفاوت سیم افشان 1×35 با سیم افشان 1×50
سیم 1×50 سطح مقطع، قطر و وزن بیشتری دارد. وزن رسمی سایز 50 برابر 510 گرم در متر و قطر خارجی آن بین 11/5 تا 13/9 میلیمتر ثبت شده است.
اگر مدار به سطح مقطع 50 نیاز داشته باشد، سیم 35 جایگزین مناسبی نیست. استفاده از سایز 50 بدون ضرورت فنی نیز اجرای مسیر و اتصال به تجهیزات را دشوارتر و پرهزینهتر میکند.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب بررسی کنید.
- سطح مقطع را بر اساس جریان، طول مسیر، افت ولتاژ و روش نصب تعیین کنید.
- جریان مرجع 105 آمپر را بدون اعمال ضرایب تصحیح مبنای انتخاب قرار ندهید.
- کلید یا فیوز مدار باید با ظرفیت واقعی مسیر هماهنگ باشد.
- رنگ سیم را بر اساس نقش هادی در مدار انتخاب کنید.
- ظرفیت لوله، داکت یا محفظه برای قطر حداکثر 11/7 میلیمتر بررسی شود.
- تعداد سیمهای هممسیر و اثر تجمع بر دفع حرارت محاسبه شود.
- وزن سیم در مسیرهای عمودی و طولانی در نظر گرفته شود.
- سیم با نیروی بیش از حد داخل لوله کشیده نشود.
- از ایجاد خم تند، شکستگی یا فشردگی هادی جلوگیری شود.
- عایق با ابزار مناسب سیم 35 میلیمترمربع برداشته شود.
- مفتولهای مسی هنگام لختکردن بریده یا ضعیف نشوند.
- برای اتصال به پیچ و شینه از کابلشوی مسی سایز 35 استفاده شود.
- کابلشو با قالب پرس مخصوص سطح مقطع 35 نصب شود.
- تمام مفتولها داخل کابلشو قرار گیرند.
- پرس ناقص، کج یا بیش از حد فشرده پذیرفته نیست.
- ترمینال باید ظرفیت پذیرش هادی 35 میلیمترمربع را داشته باشد.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- پیچ یا مهره مطابق گشتاور اعلامشده سازنده تجهیز محکم شود.
- واشر، پیچ و سطح شینه سالم و متناسب باشند.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، حرارت و لبههای تیز دور نگه داشته شود.
- پیش از برقدارشدن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، ترمینال و کلید کنترل شود.
- نصب خطوط قدرت و ورودیهای اصلی به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را بر اساس محاسبه انتخاب کنید
سایز 35 فقط زمانی انتخاب مناسبی است که جریان، طول مسیر، افت ولتاژ، دمای محیط و روش نصب آن را تأیید کنند.
- به ظرفیت 105 آمپر بهعنوان عدد قطعی تکیه نکنید
این عدد مربوط به جدول کارخانه در دمای 25 درجه است. ظرفیت واقعی ممکن است در اثر دمای بیشتر، تجمع هادیها، نصب داخل لوله یا طول مسیر کاهش پیدا کند.
- وزن محصول را بررسی کنید
وزن نامی هر متر 380 گرم است.اختلاف جزئی تولید طبیعی است.
- قطر مسیر نصب را کنترل کنید
قطر خارجی سیم تا 11/7 میلیمتر میرسد. تعداد سیمها و ظرفیت واقعی لوله، داکت یا گلند باید پیش از خرید مشخص شوند.
- چاپ روی سیم را بررسی کنید
نام افلاک، ساختار 1×35، رده ولتاژی، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- ولتاژ نامی را کنترل کنید
رده جدول برای این سایز با ولتاژ نامی 450/750 ولت است.
- کلاس هادی را بررسی کنید
محصول باید هادی افشان کلاس 5 داشته باشد. ساختار رسمی هادی 272×0/39 میلیمتر است.
- سلامت عایق را کنترل کنید
عایق نباید ترکخورده، خشک، بریده، لهشده، سوخته یا تغییررنگداده باشد.
- واحد فروش را بررسی کنید
قیمت ممکن است برای یک متر یا یک کلاف کامل ثبت شده باشد. واحد فروش کنار پیشنهاد هر فروشنده مشخص است.
- متراژ کلاف را کنترل کنید
نوع بستهبندی استاندارد در جدول کارخانه کلاف است، اما طول کلاف باید با پیشنهاد فروشنده و برچسب محصول تطبیق داده شود.
- تجهیزات اتصال مناسب تهیه کنید
کابلشو، ترمینال، گلند، شینه، پیچ و ابزار پرس باید با سطح مقطع 35 هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. سایر رنگها باید با نقشه و مقررات پروژه هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 35 افلاک الکتریک دارای هادی مسی افشان کلاس 5، سطح مقطع اسمی 35 میلیمترمربع و عایق PVC است.
طبق جدول رسمی کارخانه، هادی این محصول از 272 مفتول 0/39 میلیمتری تشکیل میشود. وزن نامی آن 380 گرم در متر، ضخامت اسمی عایق 1/2 میلیمتر، قطر خارجی 9/7 تا 11/7 میلیمتر و حداکثر مقاومت هادی 0/554 اهم بر کیلومتر است.
این مدل برای بعضی خطوط تغذیه، اتصالات داخل تابلو و مدارهای قدرت محافظتشده مناسب است؛ مشروط بر اینکه محاسبات جریان، افت ولتاژ، طول مسیر و روش نصب سایز 35 را تأیید کنند.
عدد 105 آمپر فقط مقدار مرجع جدول در دمای 25 درجه است و نباید بدون محاسبه شرایط واقعی نصب، مبنای قطعی انتخاب کلید حفاظتی قرار گیرد.
