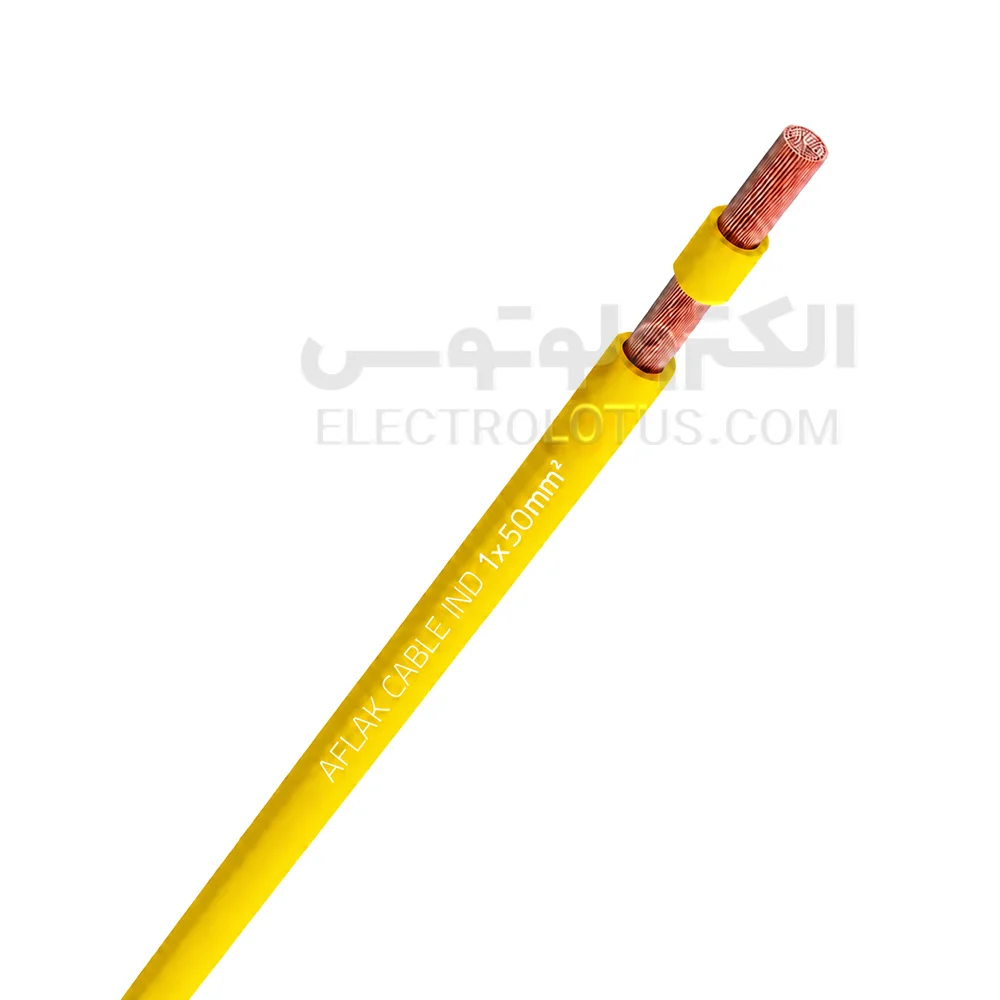

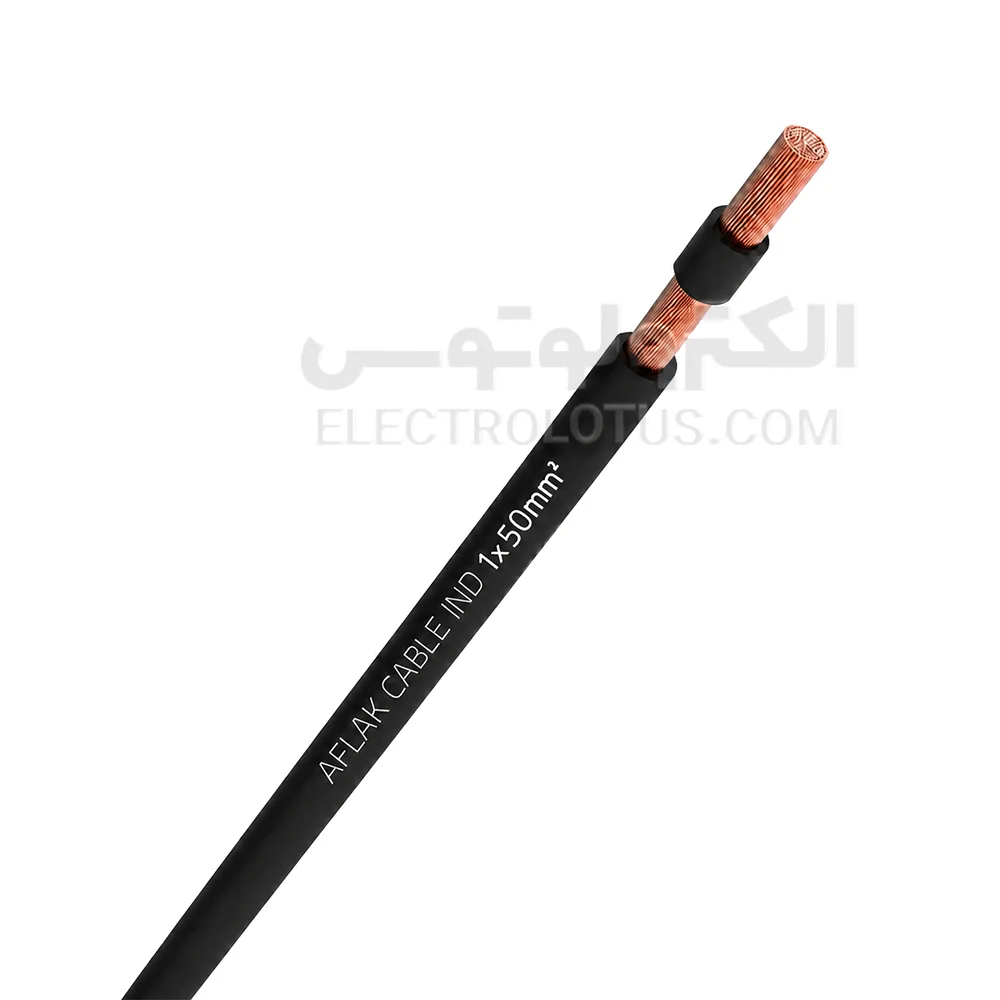

معرفی سیم افشان سایز 1 در 50 افلاک الکتریک
سیم افشان سایز 1 در 50 افلاک الکتریک یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 50 میلیمترمربع است. این مدل از هادی مسی افشان کلاس 5 و عایق PVC تشکیل میشود و برای خطوط تغذیه، اتصالات داخل تابلوهای قدرت و مدارهایی کاربرد دارد که محاسبات فنی، نیاز به سطح مقطعی بالاتر از سایزهای 25 و 35 را تأیید میکنند.
ساختار محصول بهصورت 1×50 نوشته میشود. عدد 1 تعداد هادیهای مستقل و عدد 50 سطح مقطع اسمی هادی را بر حسب میلیمترمربع نشان میدهد. عدد 50 بیانگر قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی داخل هادی نیست.
طبق جدول فنی رسمی افلاک، هادی سایز 50 از 390 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق 1/4 میلیمتر، محدوده قطر خارجی 11/5 تا 13/9 میلیمتر، وزن نامی 510 کیلوگرم در کیلومتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/386 اهم بر کیلومتر ثبت شده است.
این محصول در خانواده سیمهای افشان NYAF قرار میگیرد. افلاک برای این خانواده هادی مسی آنیلشده کلاس 5، عایق PVC و حداکثر دمای عادی هادی 70 درجه سانتیگراد را اعلام کرده است.
هادی کلاس 5 نسبت به هادیهای مفتولی کلاس 1 و نیمهافشان کلاس 2 انعطاف بیشتری دارد. این ویژگی شکلدهی سیم را داخل تابلو و مسیرهای دارای تغییر جهت آسانتر میکند، اما مدل 1×50 همچنان سیمی قطور و سنگین است و باید با شعاع خم، مهار مکانیکی و تجهیزات اتصال مناسب نصب شود.
این سیم فقط دارای عایق هادی است و غلاف بیرونی مستقل مانند کابل تکرشته ندارد. بنابراین برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا مسیرهای دارای ضربه و سایش باید کابل متناسب با شرایط محیطی انتخاب شود.
ویژگیهای سیم افشان سایز 1 در 50 افلاک الکتریک
- هادی مسی افشان:
هادی این محصول از 390 مفتول مسی با قطر اسمی 0/39 میلیمتر ساخته میشود. این مفتولها در کنار یکدیگر سطح مقطع اسمی 50 میلیمترمربع را تشکیل میدهند.
- کلاس هادی 5:
کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول نازک و انعطافپذیر ساخته شده است. این ساختار نسبت به هادی کلاس 1 و کلاس 2 خمپذیری بیشتری دارد. عدد 5 به معنی پنجرشتهبودن سیم، درجه کیفیت یا درصد خلوص مس نیست و فقط ساختار و میزان انعطاف هادی را مشخص میکند.
- سطح مقطع 50 میلیمترمربع:
سایز 50 نسبت به مدلهای 25 و 35 سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت و افت ولتاژ کمتری ایجاد میکند. افزایش سطح مقطع به معنی مناسببودن سیم برای تمام تجهیزات صنعتی نیست. محاسبات جریان، افت ولتاژ، جریان اتصال کوتاه و شرایط نصب باید سایز 50 را تأیید کنند.
- وزن نامی 510 گرم در متر:
این وزن هنگام محاسبه حمل، نگهداری کلاف، مهار سیم در مسیرهای عمودی و بررسی ظرفیت سازه یا سینی اهمیت دارد.
- عایق PVC با ضخامت اسمی 1.4 میلیمتر:
عایق PVC هادی را از سایر هادیها، بدنه تابلو و تجهیزات مجاور جدا میکند. سطح عایق باید یکنواخت و بدون ترک، بریدگی، فرورفتگی، سوختگی، کشیدگی یا تغییر رنگ غیرعادی باشد.
- قطر خارجی 11/5 تا 13/9 میلیمتر:
قطر نهایی سیم در محدوده مجاز تولید تغییر میکند. برای انتخاب لوله، داکت، گلند، ورودی تابلو و فضای عبور بهتر است قطر حداکثر 13/9 میلیمتر در نظر گرفته شود.
- مقاومت هادی 0/386 اهم بر کیلومتر:
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/386 اهم بر کیلومتر است. مقاومت الکتریکی هادی با افزایش دما بیشتر میشود.
- انعطاف مناسب برای اتصالات قدرت:
ساختار کلاس 5، شکلدهی سیم را نسبت به هادی مفتولی یا نیمهافشان همسایز آسانتر میکند. بااینحال، وزن و قطر این محصول اجازه ایجاد خمهای تند یا شعاع بسیار کوچک را نمیدهد.
- قابلیت اتصال با کابلشو:
اتصال سیم سایز 50 به شینه، کلید قدرت، ترمینال یا تجهیزات صنعتی معمولاً به کابلشوی مسی 50 میلیمترمربع نیاز دارد. سطح مقطع کابلشو، قطر سوراخ کابلشو، جنس شینه و قالب پرس باید با محل اتصال هماهنگ باشند. پرس ناقص میتواند مقاومت اتصال را افزایش دهد و باعث گرمشدن ترمینال شود.
- ساختار تکرشته:
این محصول فقط یک مسیر الکتریکی ایجاد میکند. برای مدارهای تکفاز، سهفاز یا مسیرهای دارای نول و ارت باید تعداد کافی سیم مستقل یا کابل چندرشته مناسب استفاده شود.
نکته مهم درباره جریان مجاز
جدول رسمی افلاک برای سیم 1×50 مقدار 140 آمپر را در دمای محیط 25 درجه سانتیگراد ثبت کرده است. این عدد یک مقدار مرجع جدولی است و نباید بهعنوان ظرفیت قطعی سیم در تمام پروژهها یا روشهای نصب معرفی شود.
جریان قابل استفاده واقعی به عوامل مختلفی وابسته است:
- روش نصب داخل لوله، داکت، تابلو یا فضای دارای تهویه
- دمای محیط
- تعداد هادیهای قرارگرفته کنار یکدیگر
- طول مسیر
- افت ولتاژ مجاز
- نوع بار و ضریب توان
- جریان راهاندازی موتور یا تجهیزات
- دمای مجاز ترمینال، کلید و کابلشو
- کیفیت پرس و اتصالات
- نوع و ظرفیت وسیله حفاظتی
به همین دلیل انتخاب فیوز یا کلید اتوماتیک فقط بر اساس عدد 140 آمپر صحیح نیست. سطح مقطع، حفاظت مدار و روش نصب باید بهصورت هماهنگ طراحی شوند.
کاربردهای سیم افشان سایز 1 در 50 افلاک الکتریک
- اتصالات داخلی تابلوهای توزیع و قدرت
- اتصال کلیدهای اتوماتیک و تجهیزات قدرت
- اتصال شینهها و ترمینالهای داخل تابلو
- بعضی خطوط تغذیه اصلی یا فرعی با سطح مقطع محاسبهشده
- مدارهای قدرت داخل محفظههای محافظتشده
- اتصال برخی تابلوها و تجهیزات صنعتی
- اتصال برخی اینورترها و درایوهای قدرت
- مسیرهای تکرشته داخل داکت یا لوله دارای ظرفیت کافی
- اتصال ژنراتور یا منبع تغذیه در صورت تأیید طراحی
- جایگزینی سیم همسایز در مدارهای موجود
- استفاده بهعنوان هادی حفاظتی سبز و زرد مطابق محاسبات
- اجرای برخی مسیرهای همبندی اصلی
- اتصال بعضی خروجیها و ورودیهای تابلوهای قدرت
استفاده برای برق ورودی، موتور، پمپ، ژنراتور، اینورتر یا تجهیزات صنعتی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، افت ولتاژ، طول مسیر، روش نصب و وسیله حفاظتی بررسی شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب مستقیم و بدون حفاظت زیر گچ
- نصب آزاد در فضای باز
- قرارگرفتن در معرض بارندگی یا نور خورشید
- محیط مرطوب یا محل شستوشو
- مجاورت شعله، المنت یا سطح بسیار داغ
- مسیر دارای ضربه، فشار یا سایش
- استفاده بهعنوان کابل رابط قابلحمل
- حرکت و خمش صنعتی مداوم
- زنجیر کابل و تجهیزات رباتیک
- استفاده بهجای کابل تکرشته روکشدار
- استفاده بهجای کابل چندرشته
- انتخاب برای موتور فقط بر اساس توان پلاک
- انتخاب برای برق ورودی بدون محاسبه طول مسیر
- نصب داخل لوله یا داکت فاقد ظرفیت کافی
- اتصال هادی افشان بدون کابلشو به ترمینال نامتناسب
- استفاده از کابلشو یا وایرشوی کوچکتر
- قرار دادن چند هادی زیر ترمینال غیرمجاز
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 50 افلاک الکتریک
- سطح مقطع مناسب برای برخی مدارهای قدرت: مدل 1×50 برای مدارهایی کاربرد دارد که سطح مقطعهای 25 یا 35 از نظر جریان، افت ولتاژ یا طول مسیر پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 35: در طول و شرایط نصب یکسان، سیم 1×50 مقاومت الکتریکی کمتری از مدل 1×35 ایجاد میکند.
- انعطاف بیشتر نسبت به هادی مفتولی: ساختار کلاس 5، شکلدهی و اتصال سیم را در تابلو نسبت به هادی مفتولی یا نیمهافشان آسانتر میکند.
- قابلیت اتصال به تجهیزات قدرت: با استفاده از کابلشو، ترمینال، شینه و ابزار پرس مناسب میتوان اتصال منظم و کممقاومتی ایجاد کرد.
- قابلیت استفاده بهعنوان هادی حفاظتی: نسخه سبز و زرد میتواند با رعایت طراحی و مقررات پروژه بهعنوان هادی حفاظتی یا همبندی استفاده شود.
- امکان فروش متری: وزن و قیمت بالای سایز 50 باعث میشود خرید متری برای پروژههایی که به طول محدود نیاز دارند مناسبتر باشد.
تفاوت سیم افشان 1×50 با سیم افشان 1×35
سایز 50 حدود 43 درصد سطح مقطع بیشتری از مدل 35 دارد. در شرایط یکسان، مقاومت مدل 50 کمتر است و میتواند برای برخی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسب باشد.
وزن رسمی سایز 50 برابر 510 گرم در متر است، درحالیکه سایز 35 حدود 380 گرم در متر وزن دارد. قطر خارجی مدل 50 نیز بین 11/5 تا 13/9 میلیمتر است و به مسیر و تجهیزات اتصال بزرگتری نیاز دارد.
اگر محاسبات سایز 35 را کافی نشان دهند، استفاده از سایز 50 هزینه، وزن و فضای نصب را بدون ضرورت افزایش میدهد.
تفاوت سیم افشان 1×50 با سیم افشان 1×70
سایز 70 سطح مقطع، وزن و قطر بیشتری دارد. طبق جدول افلاک، وزن سایز 70 برابر 720 گرم در متر و قطر خارجی آن بین 13/2 تا 16 میلیمتر است. مقاومت هادی آن نیز از سایز 50 کمتر است.
اگر محاسبات مدار به سطح مقطع 70 نیاز داشته باشند، استفاده از سایز 50 مناسب نیست. استفاده از سایز 70 بدون نیاز فنی نیز اجرای مسیر و اتصال به تجهیزات را دشوارتر و پرهزینهتر میکند.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب بررسی کنید.
- سطح مقطع را بر اساس جریان، طول مسیر، افت ولتاژ و روش نصب تعیین کنید.
- عدد مرجع 140 آمپر را بدون اعمال ضرایب تصحیح مبنای قطعی قرار ندهید.
- کلید یا فیوز مدار باید با ظرفیت واقعی مسیر هماهنگ باشد.
- رنگ سیم را بر اساس نقش هادی انتخاب کنید.
- ظرفیت مسیر برای قطر حداکثر 13/9 میلیمتر بررسی شود.
- تعداد هادیهای هممسیر و اثر تجمع بر دفع حرارت محاسبه شود.
- وزن سیم در مسیرهای عمودی و طولانی در نظر گرفته شود.
- سیم با نیروی بیش از حد داخل لوله کشیده نشود.
- از ایجاد خم تند، شکستگی یا فشردگی هادی جلوگیری شود.
- عایق با ابزار مناسب هادی 50 میلیمترمربع برداشته شود.
- مفتولها هنگام لختکردن بریده یا ضعیف نشوند.
- برای اتصال شینهای از کابلشوی مسی سایز 50 استفاده شود.
- کابلشو باید با قالب پرس مخصوص سطح مقطع 50 نصب شود.
- تمام مفتولها داخل کابلشو قرار گیرند.
- پرس ناقص، کج یا بیش از حد فشرده پذیرفته نیست.
- ترمینال باید ظرفیت پذیرش هادی 50 میلیمترمربع را داشته باشد.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- پیچ و مهره مطابق گشتاور اعلامشده سازنده تجهیز محکم شوند.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- سیم از رطوبت، حرارت و لبههای تیز دور نگه داشته شود.
- پیش از برقدارشدن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، شینه، ترمینال و کلید کنترل شود.
- نصب خطوط اصلی و مدارهای قدرت به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را بر اساس محاسبه انتخاب کنید
سایز 50 فقط زمانی انتخاب مناسبی است که جریان، طول مسیر، افت ولتاژ، دمای محیط و روش نصب آن را تأیید کنند.
- به جریان 140 آمپر بهعنوان عدد قطعی تکیه نکنید
این مقدار مربوط به جدول کارخانه در دمای 25 درجه است. ظرفیت واقعی ممکن است در اثر دمای بیشتر، تجمع هادیها، نصب داخل لوله یا طول زیاد مسیر کاهش پیدا کند.
- وزن محصول را بررسی کنید
وزن نامی هر متر 510 گرم است و وزن 100 متر بدون بستهبندی حدود 510 کیلوگرم خواهد بود.
- قطر مسیر نصب را کنترل کنید
قطر خارجی سیم میتواند تا 13/9 میلیمتر برسد. ظرفیت لوله، داکت، گلند و ورودی تجهیزات باید پیش از خرید مشخص شود.
- چاپ روی سیم را بررسی کنید
نام افلاک، ساختار 1×50، ولتاژ، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- ولتاژ نامی را کنترل کنید
این سایز در رده 60227 IEC 02 و ولتاژ 450/750 ولت قرار میگیرد. مشخصات چاپشده روی موجودی واقعی نیز هنگام تحویل بررسی شود.
- کلاس هادی را بررسی کنید
محصول باید هادی افشان کلاس 5 داشته باشد. ساختار هادی سایز 50 در جدول افلاک 390×0/39 میلیمتر ثبت شده است.
- سلامت عایق را کنترل کنید
عایق نباید ترکخورده، خشک، بریده، لهشده، سوخته یا تغییررنگداده باشد.
- واحد فروش را بررسی کنید
قیمت میتواند برای یک متر یا یک کلاف کامل ثبت شده باشد. واحد فروش کنار پیشنهاد هر فروشنده مشخص است.
- متراژ کلاف را کنترل کنید
جدول کارخانه نوع بستهبندی را کلاف اعلام میکند، اما طول دقیق باید از روی برچسب همان محصول یا پیشنهاد فروشنده خوانده شود.
- تجهیزات اتصال مناسب تهیه کنید
کابلشو، ترمینال، شینه، گلند، پیچ و ابزار پرس باید با سطح مقطع 50 هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. سایر رنگها باید با نقشه و مقررات پروژه هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 50 افلاک الکتریک دارای هادی مسی افشان کلاس 5، سطح مقطع اسمی 50 میلیمترمربع و عایق PVC است.
طبق جدول رسمی کارخانه، هادی این محصول از 390 مفتول 0/39 میلیمتری تشکیل میشود. ضخامت اسمی عایق 1/4 میلیمتر، قطر خارجی 11/5 تا 13/9 میلیمتر و حداکثر مقاومت هادی 0/386 اهم بر کیلومتر است.
این مدل برای بعضی خطوط تغذیه، اتصالات داخل تابلو و مدارهای قدرت محافظتشده مناسب است؛ مشروط بر اینکه محاسبات جریان، افت ولتاژ، طول مسیر و روش نصب سایز 50 را تأیید کنند.
عدد 140 آمپر فقط مقدار مرجع جدول در دمای 25 درجه است و نباید بدون محاسبه شرایط واقعی نصب، مبنای قطعی انتخاب وسیله حفاظتی قرار گیرد.
این محصول غلاف بیرونی مستقل ندارد و برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا جایگزینی کابل روکشدار مناسب نیست.
