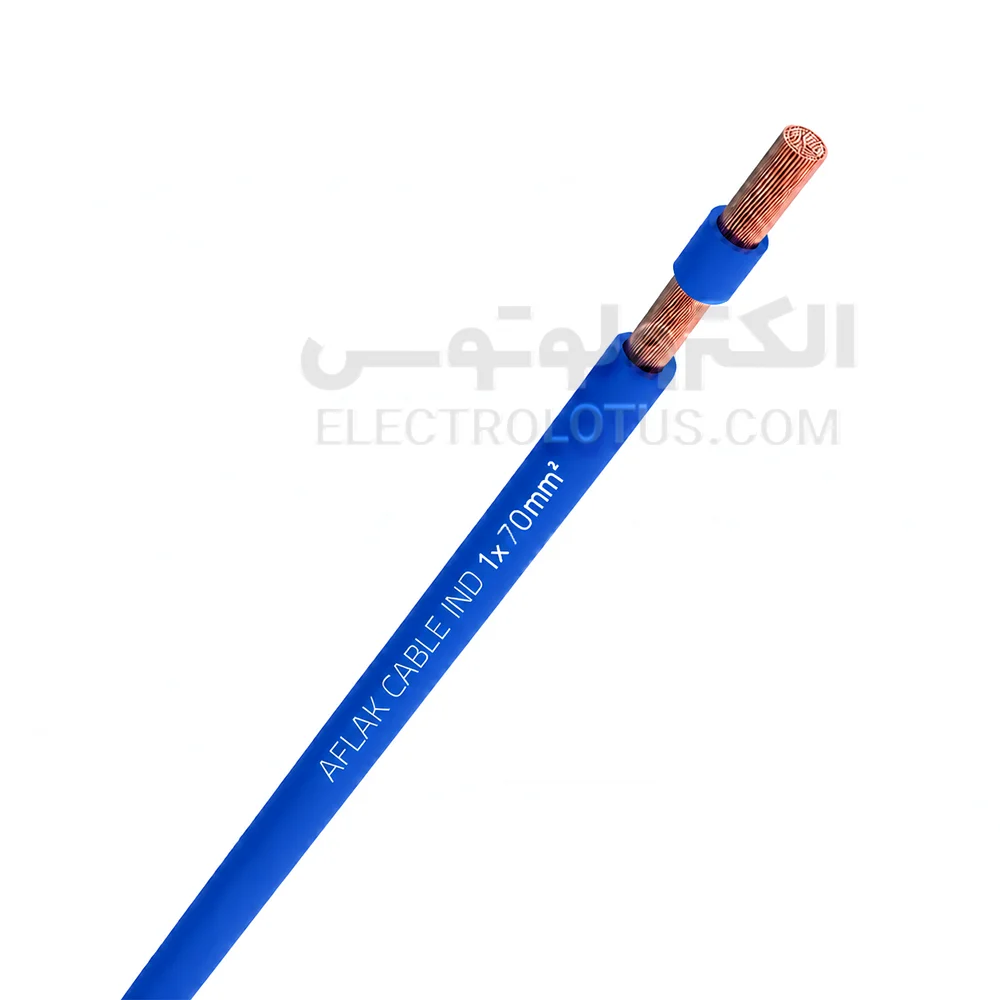

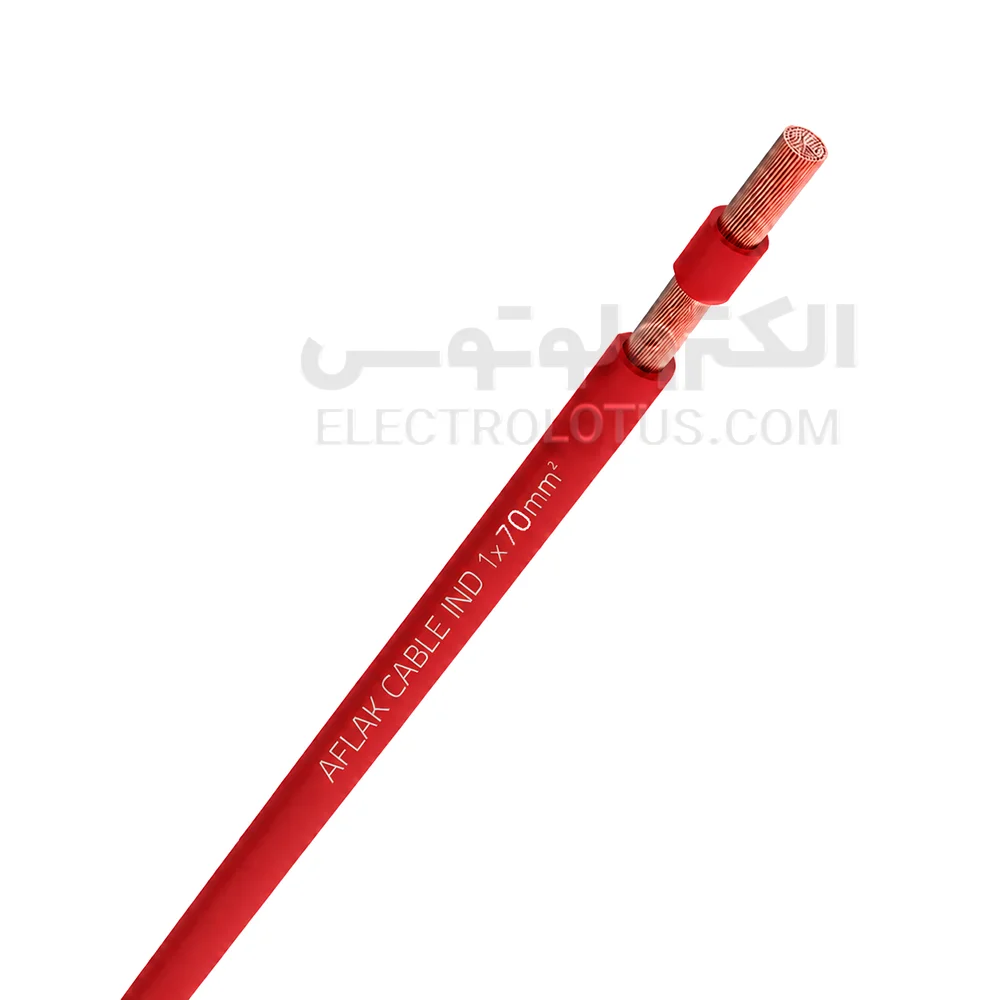

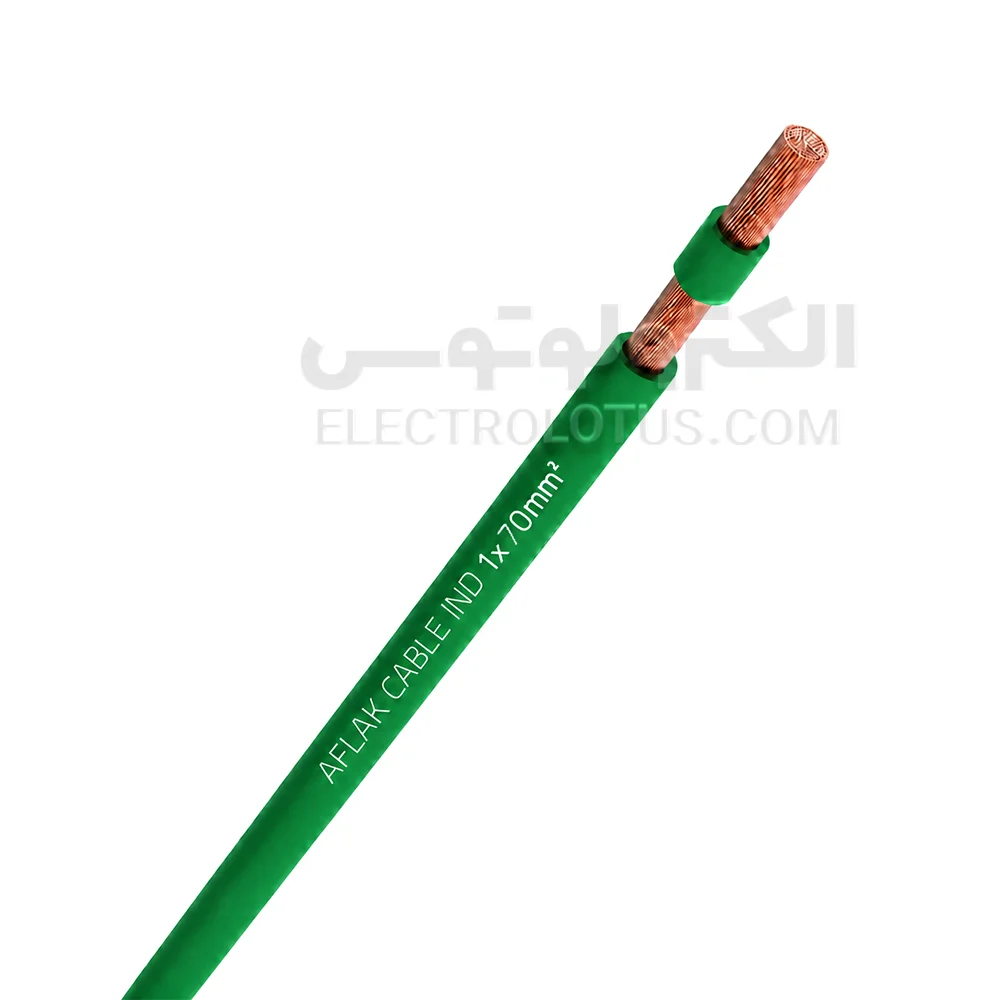

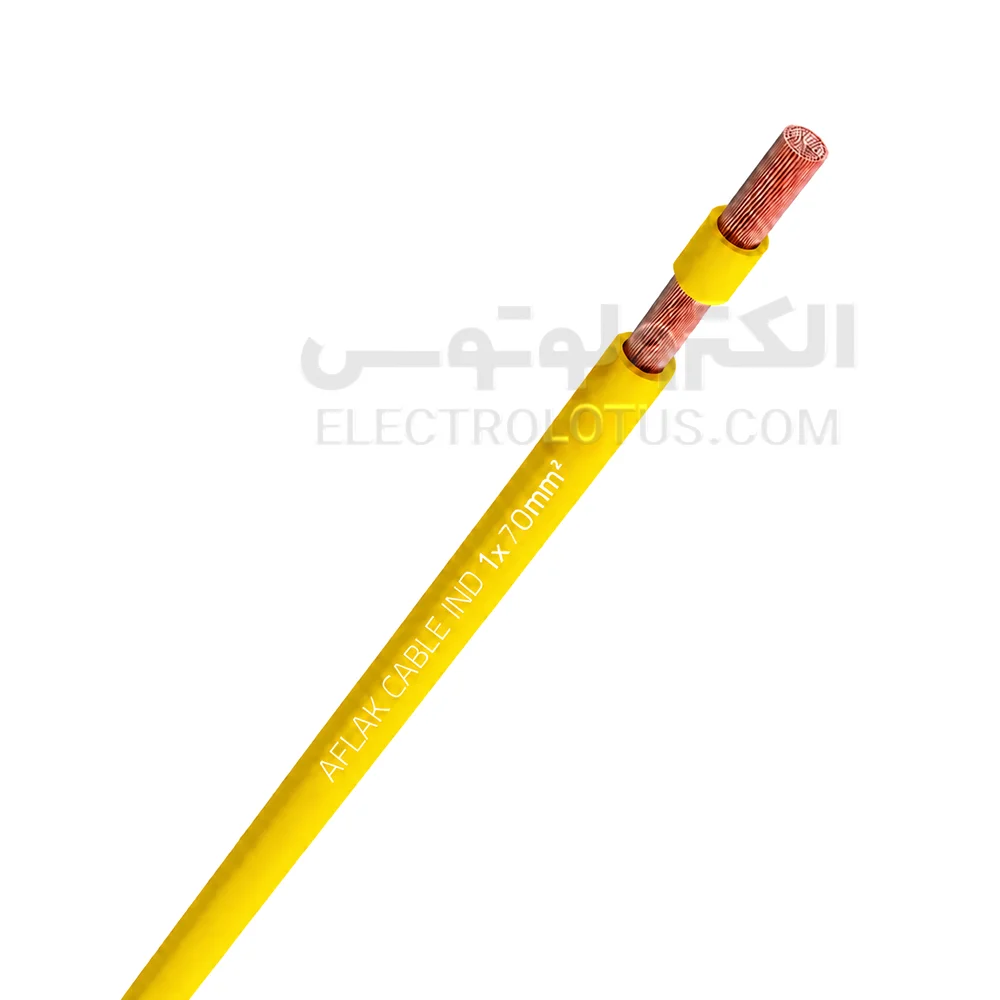

معرفی سیم افشان سایز 1 در 70 افلاک الکتریک
سیم افشان سایز 1 در 70 افلاک الکتریک یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 70 میلیمترمربع است. این محصول از هادی مسی افشان کلاس 5 و عایق PVC تشکیل میشود و برای برخی مدارهای قدرت، اتصالات داخلی تابلوها و خطوط تغذیهای کاربرد دارد که محاسبات فنی، استفاده از هادی بزرگتر از سایزهای 35 و 50 را ضروری نشان میدهند.
ساختار این مدل بهصورت 1×70 نوشته میشود. عدد 1 نشاندهنده یک هادی مستقل و عدد 70 بیانگر سطح مقطع اسمی هادی بر حسب میلیمترمربع است. عدد 70 قطر خارجی سیم، ضخامت عایق یا تعداد مفتولهای مسی داخل آن را نشان نمیدهد.
طبق جدول فنی رسمی افلاک، هادی سایز 70 از 555 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق آن 1/4 میلیمتر، قطر خارجی بین 13/2 تا 16 میلیمتر، وزن نامی 720 کیلوگرم در کیلومتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/272 اهم بر کیلومتر است.
هادی کلاس 5 نسبت به هادیهای مفتولی کلاس 1 و چندمفتولی کلاس 2 انعطاف بیشتری دارد. این ویژگی شکلدهی سیم را داخل تابلو و مسیرهای دارای تغییر جهت سادهتر میکند، اما سیم 1×70 همچنان سنگین و قطور است و باید با شعاع خم، مهار مکانیکی و تجهیزات اتصال متناسب نصب شود.
این محصول فقط دارای عایق هادی است و غلاف بیرونی مستقل مانند کابل تکرشته ندارد. بنابراین برای دفن مستقیم، نصب آزاد در فضای باز، محیط مرطوب یا مسیرهای دارای تنش مکانیکی باید کابل متناسب با شرایط محیطی انتخاب شود.
ویژگیهای سیم افشان سایز 1 در 70 افلاک الکتریک
- هادی مسی افشان:
هادی این محصول از 555 مفتول مسی با قطر اسمی 0/39 میلیمتر ساخته میشود. کنار هم قرارگرفتن این مفتولها هادی انعطافپذیری با سطح مقطع اسمی 70 میلیمترمربع ایجاد میکند.
- کلاس هادی 5:
کلاس هادی 5 نشان میدهد هادی از تعداد زیادی مفتول مسی نازک تشکیل شده است. این ساختار نسبت به کلاسهای 1 و 2 خمپذیری بیشتری دارد و برای اتصالات تابلویی و مسیرهای دارای تغییر جهت مناسبتر است. عدد 5 به معنی پنجرشتهبودن سیم، کیفیت درجه پنج یا مقدار خلوص مس نیست و فقط نوع ساختار هادی را مشخص میکند.
- سطح مقطع 70 میلیمترمربع:
این مدل نسبت به سیمهای 35 و 50 میلیمترمربع سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت الکتریکی و افت ولتاژ کمتری ایجاد میکند. بزرگتربودن سطح مقطع به معنی مناسببودن سیم برای تمام مدارهای صنعتی نیست. انتخاب آن باید با محاسبات جریان، افت ولتاژ، اتصال کوتاه و شرایط نصب هماهنگ باشد.
- وزن نامی 720 گرم در متر:
این وزن هنگام حمل، نگهداری کلاف، نصب در مسیرهای عمودی و طراحی مهارهای مکانیکی اهمیت دارد.
- عایق PVC با ضخامت اسمی 1/4 میلیمتر:
عایق PVC هادی را از تجهیزات مجاور، سایر هادیها و بدنههای رسانا جدا میکند. سطح عایق باید یکنواخت و بدون ترک، بریدگی، لهشدگی، سوختگی یا تغییر رنگ غیرعادی باشد. ضخامت اسمی عایق این سایز 1/4 میلیمتر است.
- قطر خارجی 13/2 تا 16 میلیمتر:
قطر نهایی سیم میتواند در محدوده مجاز تولید تغییر کند. برای انتخاب لوله، داکت، گلند یا ورودی تابلو بهتر است حداکثر قطر 16 میلیمتر در نظر گرفته شود.
- مقاومت هادی 0/272 اهم بر کیلومتر:
حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 0/272 اهم بر کیلومتر است. با افزایش دمای هادی، مقاومت الکتریکی نیز بیشتر میشود.
- انعطاف مناسب برای سیمی با سطح مقطع بالا:
ساختار کلاس 5، شکلدهی این محصول را نسبت به هادی مفتولی یا نیمهافشان همسایز سادهتر میکند. بااینحال، وزن و قطر سیم اجازه ایجاد خم بسیار تند یا شعاع خم کوچک را نمیدهد.
- قابلیت اتصال با کابلشو:
اتصال سیم 1×70 به شینه، کلید قدرت، ترمینال یا تجهیزات صنعتی معمولاً به کابلشوی مسی سایز 70 نیاز دارد. کابلشو باید از نظر سطح مقطع، قطر سوراخ، جنس و ابعاد با هادی و محل اتصال هماهنگ باشد. استفاده از قالب پرس نامناسب یا پرس ناقص میتواند مقاومت محل اتصال را افزایش دهد.
- ساختار تکرشته:
این محصول فقط یک مسیر الکتریکی ایجاد میکند. در مدارهای تکفاز، سهفاز یا مسیرهای دارای نول و ارت باید تعداد کافی سیم مستقل یا کابل چندرشته مناسب استفاده شود.
نکته مهم درباره جریان مجاز
جدول کارخانه برای سیم 1×70 مقدار 175 آمپر را در دمای 25 درجه سانتیگراد ثبت کرده است. این عدد فقط یک مقدار مرجع جدولی است و نباید بهعنوان ظرفیت قطعی سیم در تمام پروژهها و روشهای نصب معرفی شود.
جریان قابل استفاده واقعی به روش نصب، دمای محیط، تعداد هادیهای کنار یکدیگر، طول مسیر، افت ولتاژ مجاز، نوع بار، جریان راهاندازی، تهویه مسیر، دمای مجاز ترمینالها و کیفیت اتصالات بستگی دارد.
بنابراین انتخاب کلید اتوماتیک یا فیوز فقط بر اساس عدد 175 آمپر صحیح نیست. سطح مقطع، وسیله حفاظتی، روش نصب و شرایط حرارتی مسیر باید بهصورت هماهنگ محاسبه شوند.
کاربردهای سیم افشان سایز 1 در 70 افلاک الکتریک
- اتصالات داخلی تابلوهای توزیع و قدرت
- اتصال کلیدهای اتوماتیک و تجهیزات قدرت
- اتصال بعضی شینهها و ترمینالهای تابلو
- برخی خطوط تغذیه اصلی یا فرعی با سطح مقطع محاسبهشده
- مدارهای قدرت داخل محفظههای محافظتشده
- اتصال برخی تابلوها و تجهیزات صنعتی
- اتصال بعضی اینورترها و درایوهای قدرت
- اتصال ژنراتور یا منبع تغذیه پس از طراحی فنی
- مسیرهای تکرشته داخل داکت یا لوله دارای ظرفیت کافی
- جایگزینی سیم همسایز در مدارهای موجود
- استفاده بهعنوان هادی حفاظتی سبز و زرد مطابق محاسبات
- اجرای بعضی مسیرهای همبندی اصلی
- اتصال ورودی یا خروجی بعضی تابلوهای قدرت
استفاده برای موتور، پمپ، ژنراتور، اینورتر یا برق ورودی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب و وسیله حفاظتی بررسی شده باشند.
موارد استفاده نامناسب
- دفن مستقیم در زمین
- نصب مستقیم و بدون حفاظت زیر گچ
- نصب آزاد در فضای باز
- قرارگرفتن در معرض باران یا نور خورشید
- محیط مرطوب یا محل شستوشو
- مجاورت شعله، المنت یا سطح بسیار داغ
- مسیر دارای ضربه، فشار یا سایش
- استفاده بهعنوان کابل رابط قابلحمل
- حرکت و خمش صنعتی مداوم
- زنجیر کابل و تجهیزات رباتیک
- استفاده بهجای کابل تکرشته روکشدار
- استفاده بهجای کابل چندرشته
- انتخاب برای موتور فقط بر اساس توان پلاک
- انتخاب برای برق ورودی بدون محاسبه طول مسیر
- نصب داخل لوله یا داکت فاقد ظرفیت کافی
- اتصال مستقیم هادی افشان به ترمینال نامتناسب
- استفاده از کابلشوی کوچکتر یا بزرگتر از سایز هادی
- قرار دادن چند هادی زیر ترمینال غیرمجاز
- استفاده از سیم دارای عایق آسیبدیده
مزایای سیم افشان سایز 1 در 70 افلاک الکتریک
- سطح مقطع مناسب برای برخی مدارهای قدرت:مدل 1×70 برای مدارهایی کاربرد دارد که سیمهای سایز 35 یا 50 از نظر جریان، افت ولتاژ یا طول مسیر پاسخگو نیستند.
- مقاومت کمتر نسبت به سایز 50:در طول و شرایط نصب یکسان، سیم 1×70 مقاومت الکتریکی کمتری از مدل 1×50 ایجاد میکند.
- انعطاف بیشتر نسبت به هادی مفتولی: هادی کلاس 5 شکلدهی و اتصال سیم را نسبت به هادی مفتولی یا نیمهافشان همسایز آسانتر میکند.
- قابلیت اتصال به تجهیزات قدرت:با کابلشو، ترمینال، شینه و ابزار پرس متناسب میتوان اتصال منظم و کممقاومتی ایجاد کرد.

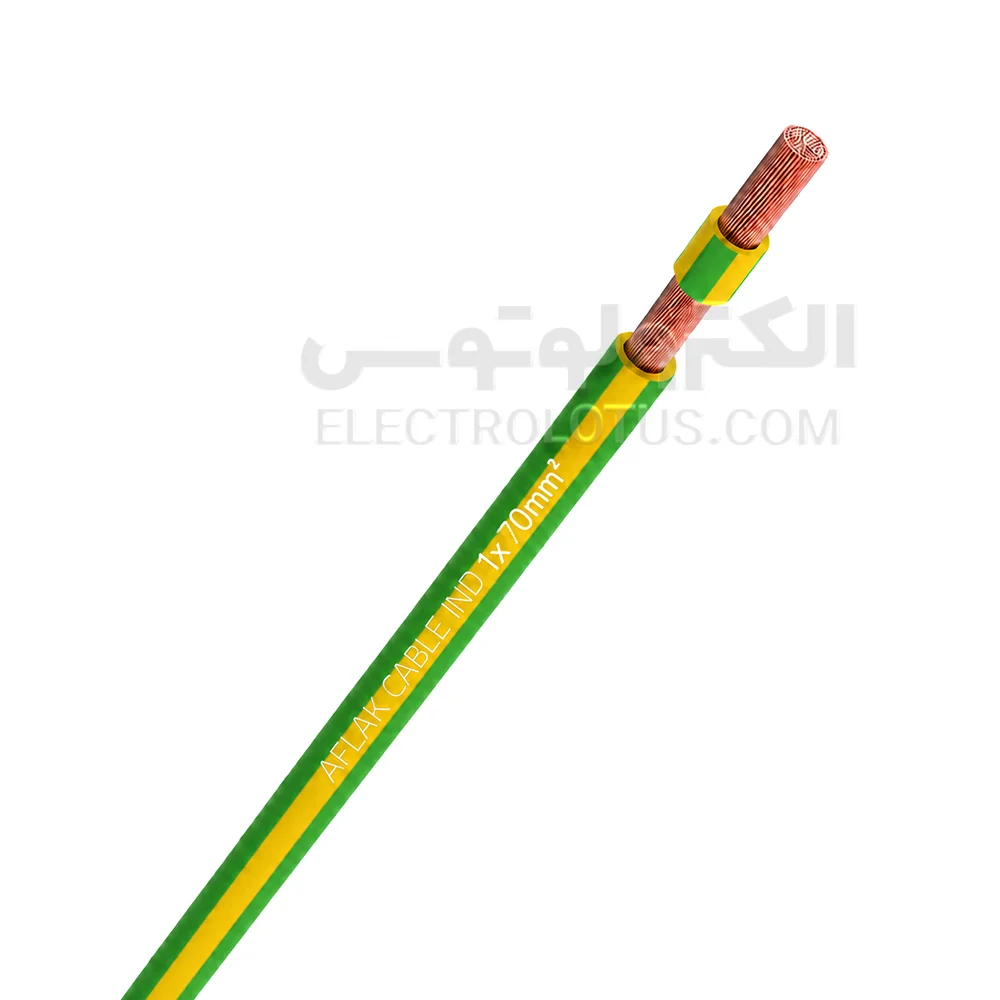

- قابلیت استفاده بهعنوان هادی حفاظتی:نسخه سبز و زرد میتواند با رعایت نقشه، مقررات و سطح مقطع موردنیاز بهعنوان هادی حفاظتی یا همبندی استفاده شود.
- امکان خرید متری:وزن و قیمت بالای این سایز باعث میشود خرید متری برای پروژههایی که به طول محدود نیاز دارند، هزینه اضافی خرید کلاف کامل را کاهش دهد.
تفاوت سیم افشان 1×70 با سیم افشان 1×50
سایز 70 حدود 40 درصد سطح مقطع بیشتری از مدل 50 دارد. در شرایط یکسان، مقاومت آن کمتر است و میتواند برای بعضی مدارهای دارای جریان بیشتر یا مسیر طولانیتر مناسب باشد.
وزن نامی سایز 70 برابر 720 گرم در متر است، درحالیکه سایز 50 حدود 510 گرم در متر وزن دارد. قطر خارجی مدل 70 بین 13/2 تا 16 میلیمتر و قطر مدل 50 بین 11/5 تا 13/9 میلیمتر است.
اگر محاسبات سایز 50 را کافی نشان دهند، استفاده از سایز 70 میتواند هزینه، وزن، فضای نصب و ابعاد کابلشو و ترمینال را بدون ضرورت افزایش دهد.
تفاوت سیم افشان 1×70 با سیم افشان 1×95
سایز 95 سطح مقطع، وزن و قطر بیشتری دارد. جدول رسمی افلاک وزن سایز 95 را 985 گرم در متر، قطر خارجی آن را 15/1 تا 18/2 میلیمتر و حداکثر مقاومت هادی را 0/206 اهم بر کیلومتر ثبت کرده است.
اگر محاسبات مدار به سطح مقطع 95 نیاز داشته باشند، استفاده از سایز 70 مناسب نیست. انتخاب سایز 95 بدون نیاز فنی نیز هزینه و دشواری نصب را افزایش میدهد.
راهنمای نصب
- برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- سطح مقطع را بر اساس جریان، طول مسیر، افت ولتاژ، اتصال کوتاه و روش نصب تعیین کنید.
- عدد 175 آمپر را بدون اعمال ضرایب تصحیح مبنای قطعی انتخاب قرار ندهید.
- کلید یا فیوز باید با ظرفیت واقعی مسیر و شرایط نصب هماهنگ باشد.
- رنگ سیم را بر اساس نقش هادی انتخاب کنید.
- ظرفیت مسیر برای قطر حداکثر 16 میلیمتر بررسی شود.
- تعداد سیمهای هممسیر و اثر تجمع بر دفع حرارت محاسبه شود.
- وزن سیم در مسیرهای عمودی و طولانی در نظر گرفته شود.
- سیم با نیروی بیش از حد داخل لوله کشیده نشود.
- از خم تند، شکستگی و فشردگی هادی جلوگیری شود.
- عایق با ابزار مناسب هادی 70 میلیمترمربع برداشته شود.
- مفتولها هنگام لختکردن بریده یا ضعیف نشوند.
- برای اتصال شینهای از کابلشوی مسی سایز 70 استفاده شود.
- کابلشو با قالب پرس مخصوص سطح مقطع 70 نصب شود.
- تمام مفتولهای هادی داخل کابلشو قرار گیرند.
- پرس ناقص، کج یا بیش از حد فشرده قابل قبول نیست.
- ترمینال باید ظرفیت پذیرش هادی 70 میلیمترمربع را داشته باشد.
- هیچ قسمت مسی بیرون محل اتصال باقی نماند.
- پیچ و مهره مطابق گشتاور اعلامشده سازنده تجهیز محکم شوند.
- واشر، پیچ، شینه و سطح اتصال باید سالم و تمیز باشند.
- محل اتصال نباید تحت کشش مستقیم قرار گیرد.
- برای مسیرهای عمودی از مهار مکانیکی متناسب با وزن سیم استفاده شود.
- سیم از رطوبت، حرارت و لبههای تیز دور نگه داشته شود.
- پیش از برقدارشدن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، شینه، ترمینال و کلید کنترل شود.
- نصب مدارهای قدرت و خطوط اصلی به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- سطح مقطع را بر اساس محاسبه انتخاب کنید
سایز 70 فقط زمانی انتخاب مناسبی است که جریان، طول مسیر، افت ولتاژ، دمای محیط، اتصال کوتاه و روش نصب آن را تأیید کنند.
- به جریان 175 آمپر بهعنوان عدد قطعی تکیه نکنید
این مقدار مربوط به جدول کارخانه در دمای 25 درجه است. ظرفیت واقعی ممکن است با افزایش دما، تجمع هادیها، نصب داخل لوله یا طول زیاد مسیر کاهش پیدا کند.
- قطر مسیر نصب را کنترل کنید
قطر خارجی سیم میتواند تا 16 میلیمتر برسد. ظرفیت لوله، داکت، گلند و ورودی تجهیزات باید پیش از خرید مشخص شود.
- چاپ روی سیم را بررسی کنید
نام افلاک، ساختار 1×70، ولتاژ، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- ولتاژ نامی را کنترل کنید
این سایز در رده 60227 IEC 02 با ولتاژ نامی 450/750 ولت قرار میگیرد. اطلاعات چاپشده روی موجودی واقعی نیز هنگام تحویل کنترل شوند.
- کلاس هادی را بررسی کنید
محصول باید هادی افشان کلاس 5 داشته باشد. ساختار هادی سایز 70 در جدول رسمی 555×0/39 میلیمتر ثبت شده است.
- سلامت عایق را کنترل کنید
عایق نباید ترکخورده، خشک، بریده، لهشده، سوخته یا تغییررنگداده باشد.
- واحد فروش را بررسی کنید
قیمت میتواند برای یک متر یا یک کلاف کامل ثبت شده باشد. واحد فروش کنار پیشنهاد هر فروشنده مشخص است.
- تجهیزات اتصال مناسب تهیه کنید
کابلشو، ترمینال، شینه، گلند، پیچ و ابزار پرس باید با سطح مقطع 70 هماهنگ باشند.
- رنگ مناسب را انتخاب کنید
رنگ سبز و زرد فقط برای هادی حفاظتی استفاده شود. سایر رنگها باید با نقشه و مقررات پروژه هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
سیم افشان سایز 1 در 70 افلاک الکتریک دارای هادی مسی افشان کلاس 5، سطح مقطع اسمی 70 میلیمترمربع و عایق PVC است.
طبق جدول رسمی کارخانه، هادی این محصول از 555 مفتول 0/39 میلیمتری تشکیل میشود. وزن نامی آن 720 گرم در متر، ضخامت اسمی عایق 1/4 میلیمتر، قطر خارجی 13/2 تا 16 میلیمتر و حداکثر مقاومت هادی 0/272 اهم بر کیلومتر است.
این مدل برای برخی خطوط تغذیه، اتصالات داخل تابلو و مدارهای قدرت محافظتشده مناسب است؛ مشروط بر اینکه محاسبات جریان، افت ولتاژ، طول مسیر و روش نصب استفاده از سایز 70 را تأیید کنند.
عدد 175 آمپر فقط مقدار مرجع جدول در دمای 25 درجه است و نباید بدون بررسی شرایط واقعی نصب، مبنای قطعی انتخاب وسیله حفاظتی قرار گیرد.
این محصول غلاف بیرونی مستقل ندارد و برای دفن مستقیم، نصب آزاد در فضای باز، محیط خیس یا جایگزینی کابل روکشدار مناسب نیست.
