معرفی کابل افشان 2 در 1 افشارنژاد

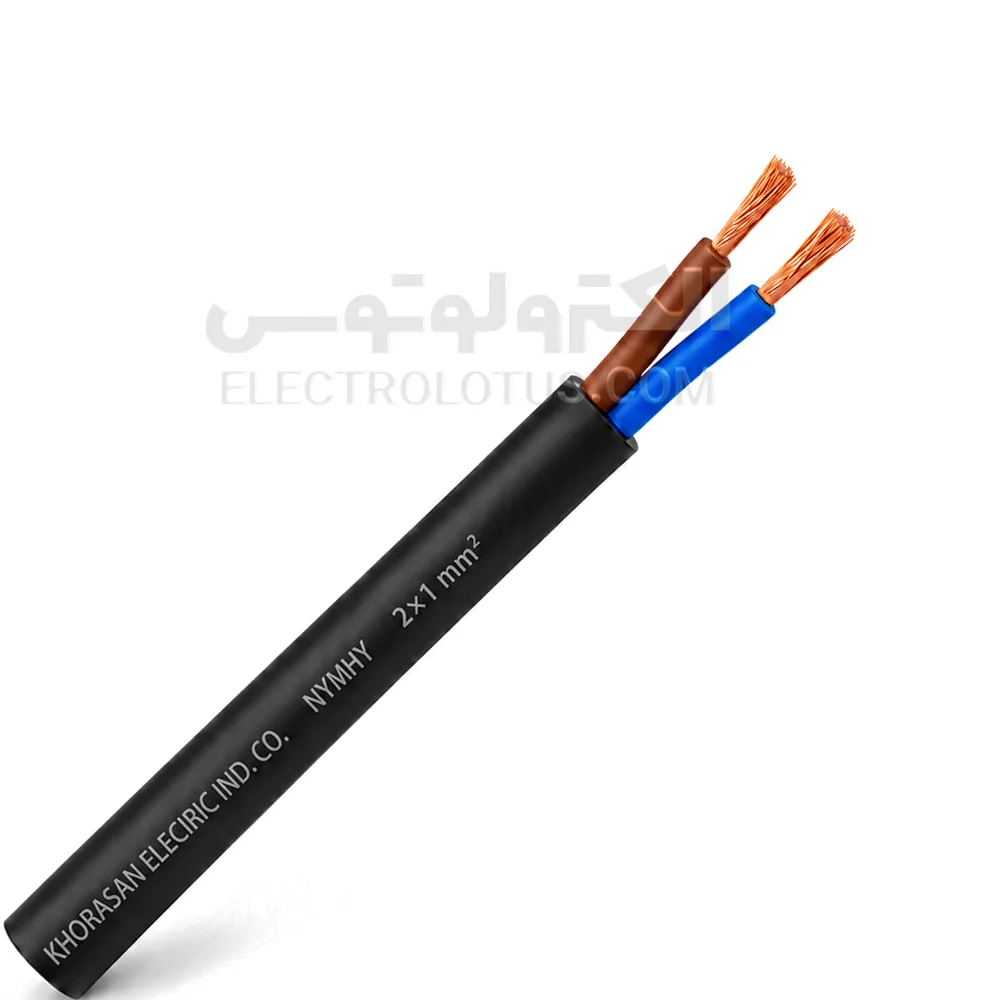

کابل افشان 2 در 1 افشارنژاد یک کابل انعطاف‌پذیر دورشته با ساختار فنی 2×1 میلی‌مترمربع است. این ساختار نشان می‌دهد کابل دو هادی مستقل دارد و سطح مقطع اسمی هر هادی برابر با 1 میلی‌مترمربع است.
هر هادی از مجموعه‌ای از مفتول‌های مسی نازک و آنیل‌شده تشکیل می‌شود و با عایق PVC پوشانده شده است. دو هادی عایق‌شده نیز داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرند. وجود عایق مستقل برای هر رشته و غلاف مشترک بیرونی، این محصول را از سیم نایلون یا سیم بند تخت 2×1 متمایز می‌کند.
طبق جدول رسمی افشارنژاد، هادی هر رشته کابل 2×1 از 30 مفتول مسی با قطر اسمی 0/20 میلی‌متر تشکیل می‌شود. ضخامت اسمی عایق هر هادی 0/6 میلی‌متر، ضخامت اسمی غلاف 0/8 میلی‌متر، قطر خارجی کابل بین 5/9 تا 7/5 میلی‌متر و وزن نامی آن 66 کیلوگرم در کیلومتر است. وزن 66 کیلوگرم در کیلومتر معادل حدود 66 گرم در هر متر است. در نتیجه، وزن 100 متر کابل بدون محاسبه لفاف و بسته‌بندی حدود 6/6 کیلوگرم خواهد بود.
این کابل در خانواده کابل‌های افشان NYMHY افشارنژاد قرار می‌گیرد. مشخصات رسمی این خانواده شامل هادی مسی آنیل‌شده کلاس 5، عایق PVC نوع D، غلاف PVC نوع ST5 و ساختار CU/PVC/PVC است. افشارنژاد این کابل‌ها را مطابق استانداردهای ISIRI 607-53 و ISIRI 607-71C تولید می‌کند.
ردیف فنی کابل 2×1 در جدول کارخانه در گروه 60227 IEC 53 و ولتاژ نامی 300/500 ولت قرار دارد. این محصول برای اتصال برخی تجهیزات برقی قابل‌حمل، کابل‌کشی داخل محیط‌های خشک و مدارهایی مناسب است که جریان، طول مسیر و شرایط نصب آنها با سطح مقطع یک میلی‌مترمربع هماهنگ باشد.
کابل 2×1 فقط دو هادی دارد و فاقد رشته ارت مستقل است. بنابراین برای دستگاه‌های دارای بدنه فلزی که به هادی حفاظتی نیاز دارند، استفاده از این کابل به‌تنهایی کافی نیست و باید کابل سه‌رشته یا هادی حفاظتی جداگانه در نظر گرفته شود.
ویژگی‌های کابل افشان 2 در 1افشارنژاد
- دو هادی مستقل یک میلی‌مترمربعی: کابل دارای دو مسیر الکتریکی مستقل است و سطح مقطع هر مسیر 1 میلی‌مترمربع است. سطح مقطع دو رشته نباید برای محاسبه ظرفیت یک هادی با یکدیگر جمع شود.
- هادی مسی افشان کلاس 5: هر هادی از 30 مفتول مسی با قطر اسمی 0/20 میلی‌متر تشکیل می‌شود. ساختار چندمفتولی، کابل را نسبت به کابل مفتولی هم‌سطح‌مقطع انعطاف‌پذیرتر می‌کند. کلاس هادی 5 نشان می‌دهد هادی از تعداد زیادی مفتول نازک و انعطاف‌پذیر تشکیل شده است. عدد 5 به معنی پنج‌رشته‌بودن کابل، کیفیت درجه پنج یا درصد خلوص مس نیست.
- عایق مستقل هر رشته: هر هادی با عایق PVC نوع D پوشانده می‌شود. عایق دو رشته را از یکدیگر جدا می‌کند و از تماس مستقیم هادی‌ها جلوگیری می‌کند.
- غلاف بیرونی مشترک: هر دو رشته داخل یک غلاف PVC نوع ST5 قرار می‌گیرند. غلاف مشترک از عایق‌های داخلی در برابر تماس، سایش معمول و تنش‌های سبک حفاظت می‌کند. وجود غلاف PVC به معنی مناسب‌بودن کابل برای دفن مستقیم، غوطه‌وری در آب یا نصب بدون حفاظت در فضای باز نیست.
- کد فنی NYMHY: کد NYMHY برای کابل قابل‌انعطاف دارای هادی مسی، عایق PVC و غلاف PVC استفاده می‌شود. این کد محصول را از سیم افشان NYAF، سیم نایلون NYZ و کابل کیسه‌ای سبک NYLHY متمایز می‌کند.
- قطر خارجی 5/9 تا 7/5 میلی‌متر: قطر نهایی کابل می‌تواند در محدوده مجاز تولید تغییر کند. برای انتخاب گلند، بست، ورودی دستگاه یا فضای عبور بهتر است حداکثر قطر 7/5 میلی‌متر در نظر گرفته شود.
- وزن نامی 66 گرم در متر: وزن تقریبی هر متر کابل 66 گرم و وزن 100 متر آن حدود 6/6 کیلوگرم است. اختلاف جزئی تولید و وزن بسته‌بندی طبیعی است.
- ولتاژ نامی 300/500 ولت: ردیف فنی سایز 2×1 در گروه 60227 IEC 53 با ولتاژ نامی 300/500 ولت قرار گرفته است. ولتاژ نامی به‌تنهایی مناسب‌بودن کابل برای یک وسیله را مشخص نمی‌کند و جریان و روش نصب نیز باید بررسی شوند.
- فاقد رشته ارت: این کابل فقط دو رشته دارد و برای تجهیزاتی که به اتصال زمین نیاز دارند باید کابل سه‌رشته مناسب انتخاب شود.
نکته مهم درباره جریان مجاز
برای کابل افشان 2×1 مقدار مرجع 16 آمپر را در دمای 25 درجه سانتی‌گراد درج شده است. این عدد نباید به‌عنوان ظرفیت قطعی کابل در تمام پروژه‌ها، طول‌ها و روش‌های نصب در نظر گرفته شود.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- طول کابل
- افت ولتاژ مجاز
- دمای محیط
- نحوه عبور کابل
- قرارگرفتن داخل لوله یا داکت
- تعداد کابل‌های مجاور
- نوع مصرف‌کننده
- جریان راه‌اندازی دستگاه
- کیفیت دوشاخه و ترمینال
- جمع‌شدن کابل به‌صورت حلقه
- شرایط تهویه
- نوع وسیله حفاظتی
کابل حلقه‌شده یا جمع‌شده حرارت را دشوارتر دفع می‌کند. بنابراین هنگام استفاده، به‌خصوص برای مدت طولانی، کابل باید تا حد امکان باز باشد و جریان واقعی دستگاه با سطح مقطع و طول کابل تطبیق داده شود.
کاربردهای کابل افشان 2 در 1 افشارنژاد
- اتصال برخی تجهیزات برقی سبک
- کابل تغذیه بعضی چراغ‌های رومیزی و آباژورها
- اتصال برخی لوازم خانگی دوشاخه‌دار با جریان متناسب
- اتصالات کوتاه در محیط خشک
- کابل‌کشی داخل برخی تجهیزات
- تغذیه بعضی چراغ‌ها و وسایل روشنایی
- مدارهای آموزشی و آزمایشگاهی
- اتصال تجهیزات الکترونیکی با توان محاسبه‌شده
- جایگزینی کابل NYMHY هم‌سایز در تجهیزات موجود
- ساخت کابل رابط اختصاصی با جریان محدود و طول محاسبه‌شده
- اتصال بعضی ابزارها یا دستگاه‌های کوچک فاقد نیاز به ارت
- عبور از داکت یا مسیر محافظت‌شده با فضای کافی
افشارنژاد کابل‌های NYMHY را برای تغذیه وسایل و تجهیزات قابل‌حمل در منازل، ادارات و محیط‌های خشک و بدون تنش مکانیکی شدید معرفی می‌کند. تناسب سایز 2×1 با هر دستگاه باید جداگانه بررسی شود.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- پریز ثابت ساختمان به‌عنوان جایگزین سیم‌کشی استاندارد
- ورودی اصلی واحد یا تابلو
- بخاری برقی و هیتر پرمصرف
- آب‌گرم‌کن برقی
- اجاق، فر و وسایل گرمایشی پرتوان
- موتور و پمپ بدون محاسبه
- کولر گازی یا تجهیزات دارای جریان راه‌اندازی بالا
- چندراهی عمومی با بار نامشخص
- رابط بسیار بلند بدون محاسبه افت ولتاژ
- دفن مستقیم در خاک
- غوطه‌وری یا تماس دائمی با آب
- نصب مستقیم در فضای باز
- قرارگرفتن طولانی در معرض نور خورشید
- محیط دارای مواد خورنده
- مسیر دارای فشار، له‌شدگی یا سایش شدید
- زنجیر کابل و حرکت صنعتی پیوسته
- استفاده در دمای بیش از محدوده مجاز
- استفاده از کابل دارای غلاف یا عایق آسیب‌دیده
مزایای کابل افشان 2 در 1 افشارنژاد
- انعطاف‌پذیری مناسب: هادی کلاس 5 باعث می‌شود کابل نسبت به مدل مفتولی هم‌سایز راحت‌تر خم شود و برای اتصال تجهیزات قابل‌حمل یا مسیرهای دارای تغییر جهت مناسب‌تر باشد.
- وجود غلاف بیرونی: غلاف مشترک PVC حفاظت بیشتری نسبت به سیم نایلون بدون غلاف ایجاد می‌کند و دو رشته را داخل یک بدنه واحد نگه می‌دارد.
- ابعاد مناسب: قطر خارجی حداکثر 7/5 میلی‌متر امکان استفاده از کابل را در بسیاری از ورودی‌های تجهیزات و داکت‌های متناسب فراهم می‌کند.
- وزن مشخص: وزن نامی 66 گرم در متر امکان محاسبه تقریبی وزن حلقه و کنترل محصول را فراهم می‌کند.
- دو مسیر الکتریکی در یک کابل: دو هادی می‌توانند برای فاز و نول یا قطب مثبت و منفی مدار استفاده شوند؛ مشروط بر اینکه کابل با مشخصات دستگاه هماهنگ باشد.
- عرضه متری یا حلقه‌ای: بسته به پیشنهاد فروشنده، امکان خرید متری یا حلقه کامل وجود دارد.
تفاوت کابل افشان 2×1 با کابل افشان 2×1/5
سطح مقطع هر هادی در مدل 1/5 حدود 50 درصد بیشتر از مدل 1 است. در شرایط و طول یکسان، کابل 2×1/5 مقاومت و افت ولتاژ کمتری ایجاد می‌کند و می‌تواند برای جریان بیشتری مناسب باشد.
مدل 2×1 سبک‌تر، باریک‌تر و ارزان‌تر است. اگر محاسبات استفاده از 2×1 را تأیید کنند، انتخاب سایز 1/5 ممکن است هزینه و حجم کابل را بدون ضرورت افزایش دهد. در مقابل، اگر دستگاه به سایز 1/5 نیاز داشته باشد، کابل 2×1 جایگزین مناسبی نیست.
تفاوت کابل افشان 2×1 با کابل افشان 2×0/75
سطح مقطع هر هادی در مدل 1 حدود 33 درصد بیشتر از سایز 0/75 است. در شرایط یکسان، مدل 2×1 مقاومت کمتری ایجاد می‌کند، اما کمی سنگین‌تر و قطورتر است.
تفاوت کابل افشان 2×1 با سیم نایلون 2×1
سیم نایلون یا NYZ از دو هادی عایق‌شده تشکیل می‌شود که به‌صورت تخت به یکدیگر متصل‌اند و غلاف بیرونی مستقل ندارد.
کابل افشان NYMHY علاوه بر عایق هر هادی، یک غلاف بیرونی مشترک دارد. این غلاف حفاظت مکانیکی بیشتری ایجاد می‌کند.
تفاوت کابل افشان 2×1 با کابل افشان 3×1
کابل 2×1 دو هادی دارد و فاقد رشته ارت است. کابل 3×1 سه هادی مستقل دارد و می‌تواند برای فاز، نول و ارت استفاده شود.
برای دستگاهی که به اتصال زمین نیاز دارد، کابل 3×1 انتخاب مناسب‌تری است.
راهنمای نصب
- برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- جریان نامی و حداکثر جریان دستگاه را کنترل کنید.
- طول کابل و افت ولتاژ مسیر را محاسبه کنید.
- اطمینان پیدا کنید دستگاه به هادی ارت نیاز ندارد.
- کابل را در محیط خشک و محافظت‌شده نصب کنید.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- از کشیدن کابل با گرفتن رشته‌های داخلی خودداری شود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- هنگام برداشتن غلاف، عایق رشته‌های داخلی بریده نشود.
- عایق هر هادی با سیم‌لخت‌کن متناسب سایز 1 برداشته شود.
- مفتول‌های مسی قطع یا ضعیف نشوند.
- تمام مفتول‌ها داخل سرسیم یا ترمینال قرار گیرند.
- برای ترمینال پیچی از وایرشوی مناسب هادی 1 میلی‌مترمربع استفاده شود.
- هیچ قسمت مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه با بست مهارکننده کشش ثابت شود.
- وزن یا کشش کابل نباید به ترمینال منتقل شود.
- کابل نباید زیر پایه، پیچ یا لبه بدنه له شود.
- کابل رابط هنگام باردهی طولانی به‌صورت حلقه بسته باقی نماند.
- پیش از روشن‌کردن، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راه‌اندازی، دوشاخه، کابل و محل اتصال از نظر گرم‌شدن غیرعادی کنترل شوند.
راهنمای خرید
- ساختار را بررسی کنید:
محصول باید دارای دو هادی مستقل باشد و سطح مقطع هر هادی 1 میلی‌مترمربع باشد. ساختار صحیح آن 2×1 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYZ، NYLHY و NYAF به محصولات دیگری مربوط هستند.
- وزن را بررسی کنید:
وزن نامی هر متر حدود 66 گرم و وزن 100 متر حدود 6.6 کیلوگرم است. وزن نهایی حلقه با بسته‌بندی کمی بیشتر خواهد بود.
- قطر خارجی را کنترل کنید:
قطر کابل باید در محدوده تقریبی 5/9 تا 7/5 میلی‌متر باشد. برای انتخاب گلند یا ورودی دستگاه، حداکثر قطر مبنا قرار گیرد.
- چاپ روی کابل را بررسی کنید:
نام افشارنژاد، ساختار 2×1، کد یا استاندارد، ولتاژ نامی و سایر اطلاعات تولید باید خوانا و با سفارش هماهنگ باشند.
- ولتاژ را بررسی کنید:
ردیف فنی این سایز دارای ولتاژ نامی 300/500 ولت است. مشخصات چاپ‌شده روی موجودی واقعی نیز هنگام تحویل کنترل شود.
- تعداد رشته را بررسی کنید:
کابل 2×1 رشته ارت ندارد. برای وسایل دارای بدنه فلزی و نیازمند اتصال زمین، کابل سه‌رشته انتخاب شود.
- سلامت غلاف را کنترل کنید:
غلاف نباید ترک‌خورده، بریده، سوخته، له‌شده، بیش‌ازحد خشک یا چسبناک باشد.
- واحد فروش را بررسی کنید:
قیمت ممکن است برای یک متر یا یک حلقه کامل ثبت شده باشد. واحد فروش کنار پیشنهاد هر فروشنده مشخص است.
- متراژ حلقه را کنترل کنید:
جدول کارخانه بسته‌بندی را به‌صورت حلقه یا کلاف درج کرده است، اما طول دقیق باید از برچسب همان محصول خوانده شود.
