معرفی کابل افشان 3 در 1/5 مشهد

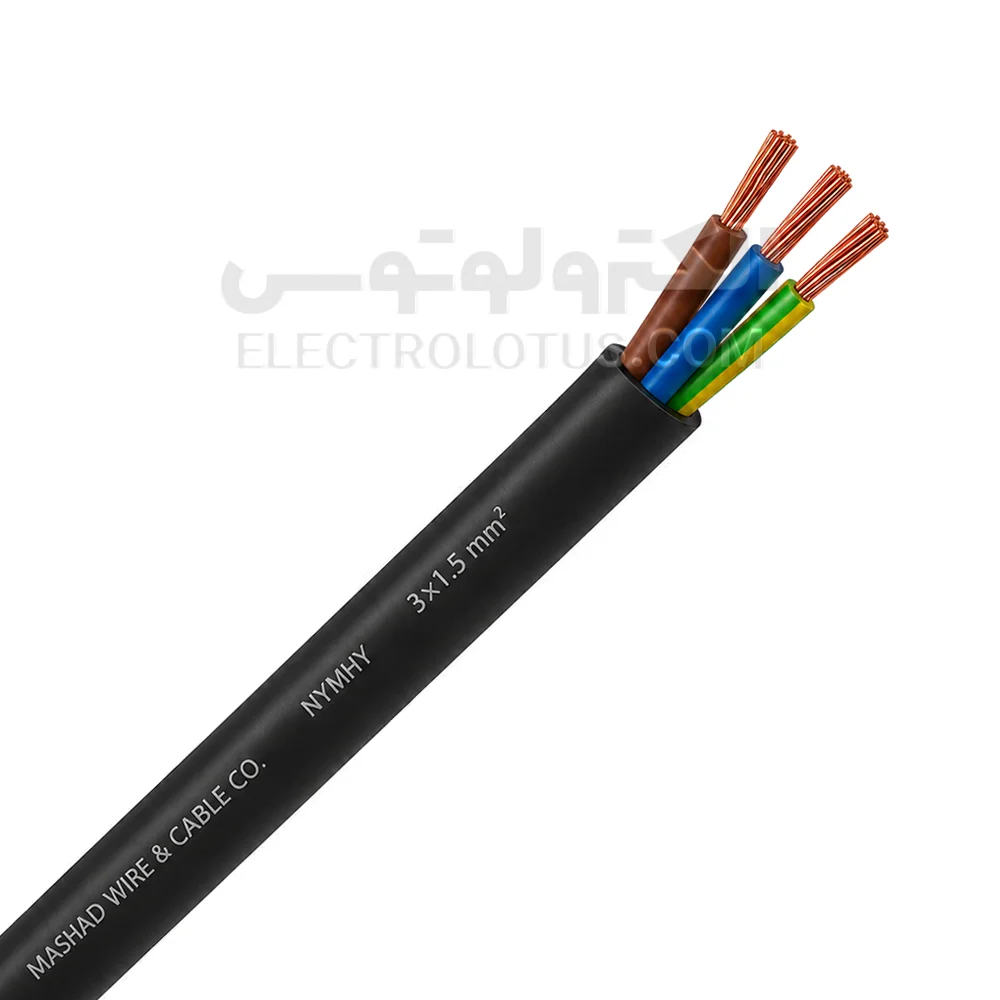

کابل افشان 3 در 1/5 مشهد یک کابل مسی انعطاف‌پذیر سه‌رشته با ساختار فنی 3×1/5 میلی‌مترمربع است. عدد 3 تعداد هادی‌های کابل و عدد 1/5 سطح مقطع اسمی هر هادی را بر حسب میلی‌مترمربع نشان می‌دهد.
هر هادی از مفتول‌های مسی آنیل‌شده و افشان کلاس 5 تشکیل می‌شود. هر سه هادی دارای عایق مستقل PVC هستند و مجموعه رشته‌ها داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرد. مشهد خانواده کابل‌های افشان NYMHY را با ساختار CU/PVC/PVC، عایق PVC نوع D و غلاف PVC نوع ST5 تولید می‌کند.
طبق ردیف رسمی کابل 3×1/5 هادی هر رشته از 30 مفتول مسی با قطر اسمی 0/24 میلی‌متر تشکیل شده است. ضخامت اسمی عایق هر هادی 0/7 میلی‌متر، ضخامت اسمی غلاف 0/9 میلی‌متر و قطر خارجی کابل بین 7/4 تا 9/4 میلی‌متر است. وزن نامی کابل 109 کیلوگرم در کیلومتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 13/3 اهم بر کیلومتر است. جریان مرجع جدول کارخانه نیز 20 آمپر ثبت شده است.
این سایز در خانواده کابل‌های 60227 IEC 53 با ولتاژ نامی 300/500 ولت قرار می‌گیرد. عدد 20 آمپر فقط مقدار مرجع جدول کارخانه است و ظرفیت واقعی کابل باید با توجه به طول مسیر، دمای محیط، روش نصب، تجمع کابل‌ها، افت ولتاژ و نوع مصرف‌کننده بررسی شود.
سه‌رشته‌بودن این کابل امکان استفاده در مدارهایی را فراهم می‌کند که به سه هادی مستقل نیاز دارند. اگر کابل موجود دارای رشته سبز و زرد باشد، این رشته باید مطابق مقررات به‌عنوان هادی حفاظتی استفاده شود. رنگ‌بندی واقعی رشته‌ها هنگام خرید و نصب بررسی شود.
نکته مهم درباره جریان مجاز کابل 3×1/5
جدول کارخانه برای کابل 3×1/5 مقدار مرجع 20 آمپر را ثبت کرده است. این عدد نباید به‌عنوان ظرفیت ثابت کابل در تمام شرایط نصب استفاده شود.
ظرفیت واقعی کابل تحت تأثیر طول مسیر، دمای محیط، عبور از لوله یا داکت، تعداد کابل‌های مجاور، تهویه، نوع بار، جریان راه‌اندازی، افت ولتاژ و وسیله حفاظتی قرار دارد.
برای مثال، همان کابل در یک مسیر کوتاه و دارای تهویه شرایط حرارتی متفاوتی با کابل نصب‌شده داخل یک لوله شلوغ دارد. بنابراین انتخاب کلید حفاظتی یا تصمیم درباره مناسب‌بودن کابل نباید فقط براساس عدد 20 آمپر انجام شود.
ویژگی‌های کابل افشان 3 در 1/5 مشهد
- سه هادی مستقل 1/5 میلی‌مترمربعی: کابل سه مسیر رسانای مستقل دارد و سطح مقطع اسمی هر هادی 1/5 میلی‌مترمربع است. سطح مقطع سه رشته برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمی‌شود.
- هادی مسی افشان کلاس 5: هر هادی از 30 مفتول مسی با قطر اسمی 0/24 میلی‌متر تشکیل می‌شود. ساختار چندمفتولی، انعطاف کابل را نسبت به هادی مفتولی هم‌سطح‌مقطع افزایش می‌دهد.
- عایق PVC نوع D: هر هادی دارای عایق مستقل PVC است. ضخامت اسمی عایق در این سایز 0/7 میلی‌متر است.
- غلاف PVC نوع ST5: سه هادی عایق‌شده درون غلاف بیرونی مشترک قرار می‌گیرند. غلاف PVC نوع ST5 برای خانواده کابل افشان مشهد اعلام شده و ضخامت اسمی غلاف مدل 3×1/5 برابر 0/9 میلی‌متر است.
- قطر خارجی 7/4 تا 9/4 میلی‌متر: محدوده قطر خارجی کابل طبق جدول کارخانه بین 7/4 و 9/4 میلی‌متر است. برای انتخاب گلند یا ورودی دستگاه بهتر است حداکثر قطر و قطر واقعی کابل موجود بررسی شود.
- وزن 109 گرم در متر: وزن نامی کابل 109 کیلوگرم در کیلومتر است؛ بنابراین وزن تقریبی 100 متر کابل بدون بسته‌بندی حدود 10/9 کیلوگرم است.
- مقاومت هادی 13/3 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 13/3 اهم بر کیلومتر است. این مقدار یکی از مشخصات مهم برای بررسی سطح مقطع واقعی و محاسبه افت ولتاژ مسیر است.
- ولتاژ نامی 300/500 ولت: کابل در خانواده 60227 IEC 53 با ولتاژ نامی 300/500 ولت قرار می‌گیرد.
کاربردهای کابل افشان 3×1/5 مشهد
- اتصال برخی تجهیزات برقی
- تجهیزات روشنایی
- کابل تغذیه برخی دستگاه‌های خانگی و اداری
- اتصال برخی تجهیزات دارای فاز، نول و ارت
- ساخت کابل رابط با جریان و طول محاسبه‌شده
- کابل‌کشی داخل برخی تجهیزات
- مدارهای فرمان و کنترل
- تجهیزات آزمایشگاهی
- تجهیزات کارگاهی سبک
- مسیرهای خشک و محافظت‌شده
- جایگزینی کابل NYMHY 3×1/5 در تجهیزی که همین مشخصات برای آن تعیین شده است
مناسب‌بودن کابل برای هر دستگاه باید با جریان مصرفی، طول مسیر، افت ولتاژ و نیاز به اتصال زمین تطبیق داده شود.
موارد استفاده نامناسب
- بخاری و هیتر پرتوان بدون محاسبه
- آب‌گرم‌کن برقی پرتوان
- اجاق و فر برقی بدون بررسی فنی
- کولر گازی بدون محاسبه
- پمپ و موتور بدون بررسی جریان راه‌اندازی
- کمپرسور
- دستگاه جوش
- ورودی اصلی ساختمان بدون طراحی فنی
- کابل رابط بسیار بلند بدون محاسبه افت ولتاژ
- استفاده با دوشاخه یا پریز نامتناسب با جریان مصرف‌کننده
- دفن مستقیم در خاک
- غوطه‌وری دائمی در آب
- نصب مستقیم و بدون حفاظت در فضای باز
- مسیر دارای له‌شدگی یا سایش شدید
تفاوت کابل افشان 3×1/5 با کابل 3×1
سطح مقطع هر هادی در مدل 3×1/5 حدود 50 درصد بیشتر از مدل 3×1 است.
کابل 3×1 دارای وزن 79 گرم در متر، مقاومت هادی 19/5 اهم بر کیلومتر و جریان مرجع 16 آمپر است. مدل 3×1/5 دارای وزن 109 گرم در متر، مقاومت 13/3 اهم بر کیلومتر و جریان مرجع 20 آمپر است.
در طول و شرایط یکسان، مدل 1/5 مقاومت و افت ولتاژ کمتری دارد. در مقابل، سنگین‌تر و قطورتر است.
تفاوت کابل افشان 3×1/5 با کابل 3×2/5
کابل 3×2/5 دارای سطح مقطع بیشتری برای هر هادی است و در طول و شرایط یکسان مقاومت و افت ولتاژ کمتری ایجاد می‌کند.
اگر محاسبات سایز 1/5 را کافی نشان دهند، انتخاب 2/5 می‌تواند هزینه، وزن و ابعاد کابل را بدون ضرورت افزایش دهد. اگر مدار به سایز 2/5 نیاز داشته باشد، کابل 1/5 جایگزین مناسبی نیست.
تفاوت کابل 3×1/5 با کابل 2×1/5
مدل 3×1/5 دارای سه هادی است، درحالی‌که 2×1/5 فقط دو هادی دارد.
برای مدار یا تجهیزی که علاوه بر فاز و نول به هادی حفاظتی نیاز دارد، کابل سه‌رشته با رنگ‌بندی مناسب انتخاب متناسب‌تری خواهد بود.
راهنمای انتخاب کابل افشان 3×1/5
- جریان مصرفی دستگاه را مشخص کنید.
- طول مسیر را اندازه‌گیری کنید.
- افت ولتاژ را بررسی کنید.
- جریان راه‌اندازی تجهیزات موتوری را در نظر بگیرید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- نیاز دستگاه به رشته ارت را بررسی کنید.
- رنگ‌بندی رشته‌های کابل موجود را کنترل کنید.
- ظرفیت وسیله حفاظتی را با کابل هماهنگ کنید.
- عدد 20 آمپر را فقط به‌عنوان مقدار مرجع جدول در نظر بگیرید.
راهنمای نصب
- پیش از نصب، برق مدار را به‌طور کامل قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 1/5 میلی‌مترمربع را با طراحی مدار تطبیق دهید.
- رنگ‌بندی هادی‌ها پیش از اتصال بررسی شود.
- اگر رشته سبز و زرد وجود دارد، فقط برای اتصال حفاظتی استفاده شود.
- غلاف بیرونی بدون آسیب به عایق رشته‌ها برداشته شود.
- عایق هر هادی با سیم‌لخت‌کن مناسب سایز 1/5 برداشته شود.
- مفتول‌های مسی هنگام لخت‌کردن قطع نشوند.
- برای اتصال پیچی از وایرشوی مناسب 1/5 میلی‌مترمربع استفاده شود.
- تمام مفتول‌ها داخل وایرشو یا ترمینال قرار گیرند.
- هیچ قسمت مسی بدون پوشش در خارج از ترمینال باقی نماند.
- کابل در ورودی دستگاه به‌گونه‌ای مهار شود که کشش به ترمینال منتقل نشود.
- پس از نصب، محل اتصال از نظر گرم‌شدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 3×1/5 مشهد
- ساختار کابل را بررسی کنید: محصول باید دارای سه هادی مستقل باشد و سطح مقطع هر هادی 1/5 میلی‌مترمربع باشد.
- ساختار هادی را کنترل کنید: ساختار رسمی هر هادی 30×0/24 میلی‌متر است.
- وزن کابل را بررسی کنید: وزن نامی کابل حدود 109 گرم در متر است. وزن تقریبی 100 متر بدون بسته‌بندی نیز حدود 10/9 کیلوگرم خواهد بود.
- قطر کابل را بررسی کنید: قطر خارجی باید در محدوده 7/4 تا 9/4 میلی‌متر قرار گیرد.
- مقاومت هادی را بررسی کنید: حداکثر مقاومت هادی در دمای 20 درجه سانتی‌گراد 13/3 اهم بر کیلومتر است.
- ولتاژ نامی را کنترل کنید: ولتاژ نامی این سایز 300/500 ولت و رده آن 60227 IEC 53 است.
- سلامت غلاف را بررسی کنید: غلاف کابل باید یکنواخت و فاقد ترک، بریدگی، سوختگی، له‌شدگی یا آسیب محسوس باشد.
- رنگ‌بندی رشته‌ها را بررسی کنید :اگر هدف استفاده از کابل برای فاز، نول و ارت است، وجود رشته سبز و زرد در محصول تحویلی بررسی شود.
- واحد فروش را بررسی کنید: قبل از ثبت سفارش مشخص کنید قیمت مربوط به یک متر کابل یا کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل افشان 3 در 1/5 مشهد یک کابل سه‌رشته انعطاف‌پذیر با سه هادی مسی افشان کلاس 5 و سطح مقطع 1/5 میلی‌مترمربع برای هر هادی است. طبق کاتالوگ رسمی مشهد ، هر هادی از 30 مفتول 0/24 میلی‌متری تشکیل شده، ضخامت عایق 0/7 میلی‌متر، ضخامت غلاف 0/9 میلی‌متر و قطر خارجی کابل بین 7/4 تا 9/4 میلی‌متر است.
وزن نامی هر متر کابل 109 گرم، حداکثر مقاومت هادی 13/3 اهم بر کیلومتر و جریان مرجع جدول کارخانه 20 آمپر است. کابل در رده 60227 IEC 53 با ولتاژ نامی 300/500 ولت قرار می‌گیرد.
برای انتخاب صحیح، جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و نیاز مدار به هادی حفاظتی بررسی شود و عدد 20 آمپر به‌تنهایی مبنای تصمیم‌گیری قرار نگیرد.
اگر کابل 3×1/5 با جریان مصرفی، طول مسیر و شرایط نصب شما هماهنگ است، قیمت و موجودی کابل افشان 3 در 1/5 مشهد را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
