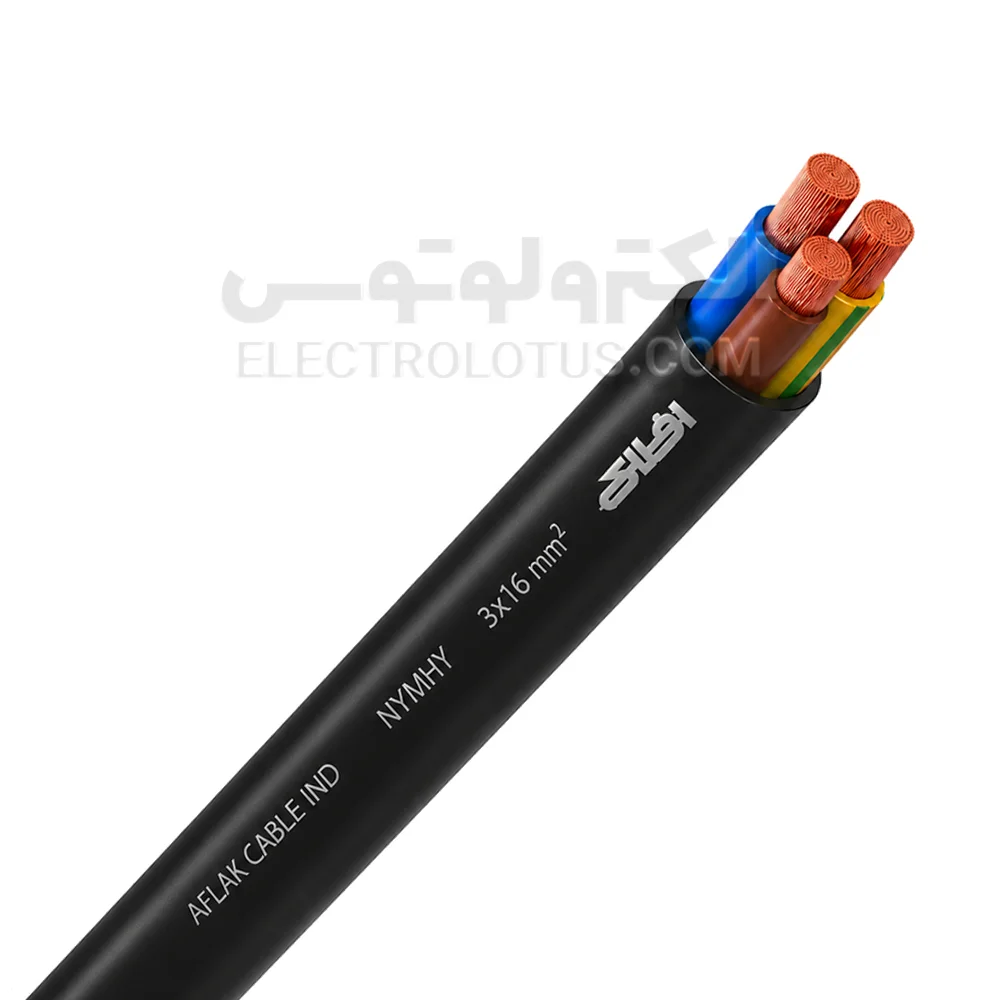

کابل افشان 3 در 16 افلاک الکتریک
- کابل افشان 3 در 16 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با ساختار 3×16 میلیمترمربع است. این ساختار یعنی کابل دارای سه هادی مستقل بوده و سطح مقطع اسمی هر هادی 16 میلیمترمربع است.
- هادیهای کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. هر هادی از 125 مفتول مسی با قطر 0/39 میلیمتر تشکیل میشود و این ساختار چندمفتولی باعث انعطاف بیشتر کابل نسبت به کابلهای دارای هادی خشک همسطحمقطع میشود.
- هر سه هادی دارای عایق مستقل PVC هستند و مجموعه آنها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. این کابل در خانواده NYMHY قرار دارد و برای این رده ولتاژ نامی 600/1000 ولت در نظر گرفته شده است.
- سطح مقطع 16 میلیمترمربع این محصول باعث میشود در مقایسه با سایزهای پایینتر مقاومت الکتریکی کمتری داشته باشد. به همین دلیل میتوان از آن در مدارهایی استفاده کرد که جریان مصرفی، طول مسیر و افت ولتاژ نیاز به هادی 16 میلیمترمربعی را تأیید کنند.
ویژگیهای کابل افشان 3 در 16 افلاک
سه هادی 16 میلیمترمربعی: این کابل دارای سه هادی مستقل است و سطح مقطع هر هادی 16 میلیمترمربع است. سه هادی بودن کابل امکان استفاده در مدارهایی را فراهم میکند که به سه مسیر رسانای مستقل نیاز دارند.
هادی مسی افشان کلاس 5: هر هادی از 125 مفتول مسی با قطر 0/39 میلیمتر تشکیل میشود. این ساختار باعث افزایش انعطاف کابل و سهولت بیشتر در خمکردن و اتصال آن نسبت به کابل خشک میشود.
وزن حدود 704 گرم در متر: وزن نامی کابل حدود 704 کیلوگرم در کیلومتر است. بنابراین هر متر کابل تقریباً 704 گرم و 100 متر آن حدود 70/4 کیلوگرم وزن دارد.
قطر خارجی حدود 18/5 میلیمتر: قطر خارجی تقریبی کابل 18/5 میلیمتر است. این مقدار هنگام انتخاب گلند، بست، ورودی تابلو و مسیر عبور کابل اهمیت دارد.
مقاومت هادی 1/21 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر است. مقاومت پایینتر نسبت به سایزهای کوچکتر میتواند در طول یکسان باعث کاهش افت ولتاژ شود.
ولتاژ نامی 600/1000 ولت: این سایز در رده کابلهای افشان NYMHY با ولتاژ نامی 600/1000 ولت قرار میگیرد.
کاربردهای کابل افشان 3×16 افلاک
- اتصال برخی تجهیزات صنعتی
- تغذیه بعضی تجهیزات تکفاز با سطح مقطع محاسبهشده
- اتصال برخی تابلوهای برق
- اتصال تجهیزات کارگاهی
- اتصال برخی اینورترها
- اتصال بعضی منابع تغذیه
- اتصال برخی موتورها و پمپها پس از محاسبه جریان
- کابلکشی داخل برخی ماشینآلات
- مسیرهایی که به کابل انعطافپذیر با سطح مقطع بالا نیاز دارند
- جایگزینی کابل 3×16 در تجهیزی که همین سطح مقطع برای آن تعیین شده است
استفاده از کابل برای موتور، پمپ، کمپرسور، دستگاه جوش یا تجهیزات دارای جریان راهاندازی بالا باید بعد از بررسی جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ و وسیله حفاظتی انجام شود.
موارد استفاده نامناسب
- دفن مستقیم در خاک بدون طراحی مناسب
- غوطهوری دائمی در آب
- نصب آزاد و بدون حفاظت در فضای باز
- محیط دارای سایش یا ضربه مکانیکی شدید
- استفاده بهجای کابل قدرت 0.6/1 کیلوولت بدون بررسی مشخصات پروژه
- اتصال موتور یا پمپ بدون محاسبه جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی
- برق ورودی ساختمان بدون محاسبه فنی
- استفاده با کابلشو یا ترمینال نامتناسب
- خمش بسیار تند کابل
جریان مجاز کابل 3×16
برای کابل 3×16 بهتر است یک عدد آمپراژ ثابت برای تمام شرایط نوشته نشود.
ظرفیت واقعی کابل به روش نصب، دمای محیط، طول مسیر، تعداد کابلهای مجاور، افت ولتاژ، نوع بار و وسیله حفاظتی بستگی دارد.
در یک مسیر کوتاه با تهویه مناسب، شرایط حرارتی کابل با همان کابل در یک لوله شلوغ یا محیط گرم متفاوت است. به همین دلیل انتخاب کابل و کلید حفاظتی باید براساس شرایط واقعی پروژه انجام شود.
تفاوت کابل 3×16 با 3×10
سطح مقطع هر هادی در مدل 3×16 حدود 60 درصد بیشتر از مدل 3×10 است.
کابل 3×16 در طول و شرایط یکسان مقاومت کمتری دارد و افت ولتاژ پایینتری ایجاد میکند. در مقابل، قطر، وزن و قیمت آن نیز بیشتر است.
اگر محاسبات سایز 10 را کافی نشان دهند، استفاده از سایز 16 الزام فنی ندارد. اگر پروژه به هادی 16 میلیمترمربعی نیاز داشته باشد، سایز 10 نباید برای کاهش هزینه جایگزین شود.
تفاوت کابل 3×16 با 3×25
کابل 3×25 دارای سطح مقطع بیشتری برای هر هادی است و در طول مشابه مقاومت و افت ولتاژ کمتری ایجاد میکند.
مدل 3×25 در مقابل سنگینتر، قطورتر و گرانتر است و تجهیزات اتصال بزرگتری نیاز دارد.
انتخاب بین 16 و 25 باید براساس جریان مصرفی، طول مسیر، افت ولتاژ و روش نصب انجام شود.
تفاوت کابل 3×16 با 2×16
هر دو مدل دارای هادیهای 16 میلیمترمربعی هستند، اما مدل 3×16 سه هادی دارد و مدل 2×16 فقط دو هادی دارد.
اگر مدار به سه مسیر مستقل نیاز داشته باشد، کابل 2×16 نمیتواند جایگزین مستقیم 3×16 شود.
راهنمای انتخاب کابل افشان 3×16
- جریان مصرفی تجهیزات را مشخص کنید.
- جریان راهاندازی موتور یا پمپ را بررسی کنید.
- طول مسیر را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای مجاور را بررسی کنید.
- نیاز مدار به هادی حفاظتی را مشخص کنید.
- کلید یا فیوز را با ظرفیت واقعی کابل هماهنگ کنید.
- قطر کابل و اندازه گلند را بررسی کنید.
- از انتخاب کابل فقط براساس یک عدد آمپراژ عمومی خودداری کنید.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 16 میلیمترمربع را با طراحی مدار تطبیق دهید.
- رنگبندی هادیها پیش از اتصال بررسی شود.
- شعاع خم مناسب کابل رعایت شود.
- از کشیدن کابل با نیروی زیاد جلوگیری شود.
- کابل در مسیرهای عمودی بهدرستی مهار شود.
- غلاف بیرونی بدون آسیبزدن به عایق رشتهها باز شود.
- عایق هر هادی با ابزار مناسب برداشته شود.
- مفتولهای مسی هنگام لختکردن بریده نشوند.
- از کابلشوی متناسب با سطح مقطع 16 میلیمترمربع استفاده شود.
- قالب پرس کابلشو با سایز اتصال هماهنگ باشد.
- تمام مفتولها داخل کابلشو یا ترمینال قرار گیرند.
- وزن کابل به ترمینال منتقل نشود.
- پس از راهاندازی، اتصالات از نظر افزایش دمای غیرعادی بررسی شوند.
راهنمای خرید کابل افشان 3×16 افلاک
- ساختار محصول باید 3×16 میلیمترمربع باشد؛ یعنی سه هادی مستقل با سطح مقطع 16 میلیمترمربع برای هر هادی.
- ساختار هر هادی 125×0/39 میلیمتر است.
- وزن هر متر کابل حدود 704 گرم است.
- قطر خارجی تقریبی کابل 18/5 میلیمتر است.
- حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر است.
- ولتاژ نامی کابل 600/1000 ولت است.
- عایق و غلاف کابل باید یکنواخت و فاقد بریدگی، ترک، سوختگی یا لهشدگی باشند.
- پیش از خرید مشخص کنید قیمت درجشده مربوط به یک متر کابل یا کلاف کامل است.
- برای نصب، کابلشو و گلند متناسب با سطح مقطع و قطر کابل نیز انتخاب شود.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 3 در 16 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با سطح مقطع 16 میلیمترمربع برای هر هادی است. هر هادی از 125 مفتول مسی 0/39 میلیمتری تشکیل شده و کابل دارای عایق PVC و غلاف بیرونی مشترک است.
وزن هر متر کابل حدود 704 گرم، قطر خارجی تقریبی آن 18/5 میلیمتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 1/21 اهم بر کیلومتر است. ولتاژ نامی این مدل 600/1000 ولت است.
این سایز برای مدارهایی مناسب است که محاسبات جریان، طول مسیر و افت ولتاژ استفاده از هادی 16 میلیمترمربعی را تأیید کنند. انتخاب کابل برای موتور، پمپ یا تجهیزات پرمصرف باید براساس شرایط واقعی مدار انجام شود.
اگر کابل 3×16 با نیاز پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 3 در 16 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
