کابل افشان 4 در 1/5 افلاک الکتریک

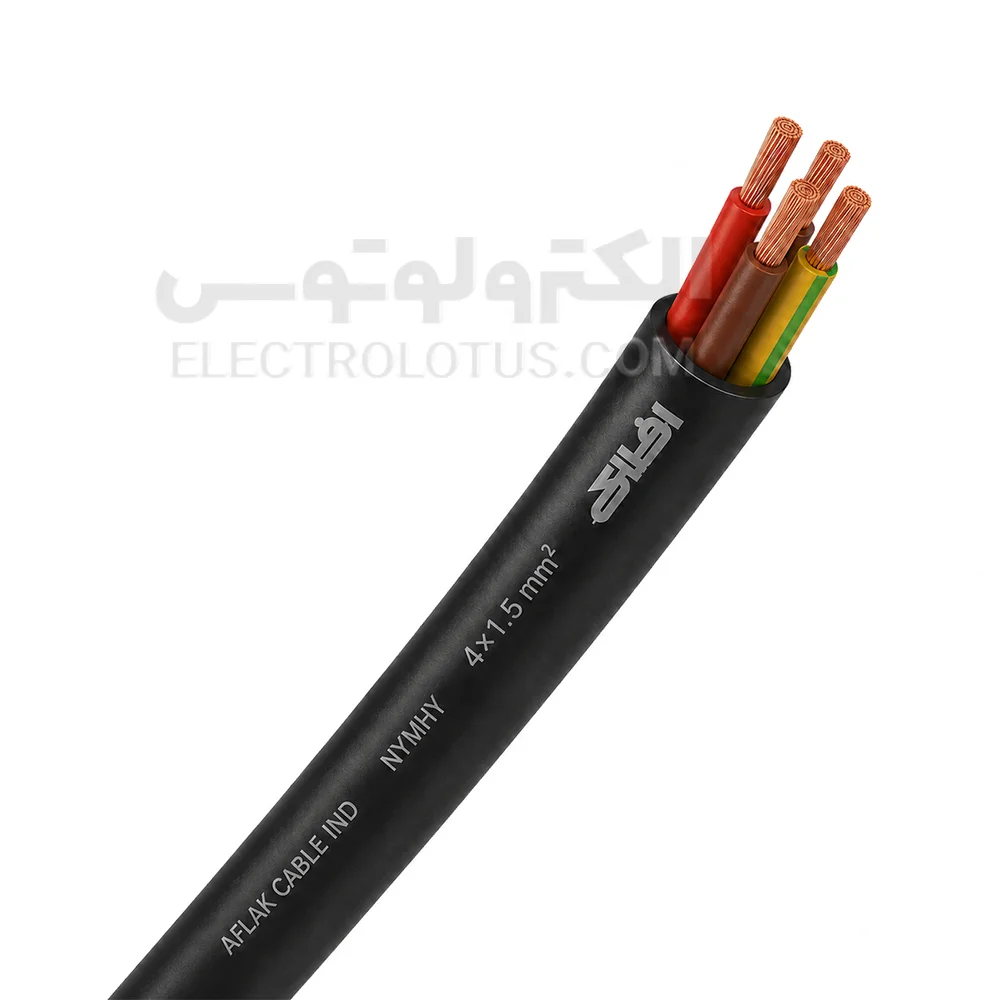

کابل افشان 4 در 1/5 افلاک الکتریک یک کابل مسی انعطافپذیر چهاررشته با ساختار 4×1/5 میلیمترمربع است. این ساختار یعنی کابل دارای چهار هادی مستقل بوده و سطح مقطع اسمی هر هادی 1/5 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. ساختار افشان هادی باعث افزایش انعطاف کابل شده و نصب آن را در مسیرهایی که نیاز به خمشدن کابل وجود دارد، آسانتر میکند.
هر چهار هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. این محصول در خانواده کابلهای افشان NYMHY قرار دارد و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 4×1/5 برای مدارهایی مناسب است که علاوه بر نیاز به انعطافپذیری کابل، به چهار مسیر رسانای مستقل نیاز دارند. انتخاب این کابل باید براساس جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
ویژگیهای کابل افشان 4 در 1/5 افلاک
- چهار هادی مستقل: این کابل دارای چهار رشته مجزا است و هر رشته سطح مقطع 1/5 میلیمترمربع دارد. چهاررشتهبودن کابل امکان استفاده در مدارهایی را فراهم میکند که به چهار مسیر رسانای مستقل نیاز دارند.
- هادی مسی افشان کلاس 5: استفاده از هادی مسی افشان کلاس 5 باعث افزایش انعطاف کابل نسبت به کابلهای دارای هادی خشک میشود. این ویژگی در نصب داخل تجهیزات، تابلوها و مسیرهای دارای تغییر جهت اهمیت دارد.
- عایق و غلاف PVC: هر هادی دارای عایق PVC مستقل بوده و مجموعه چهار رشته توسط غلاف PVC محافظت میشود. این ساختار باعث جداسازی مناسب هادیها و افزایش دوام کابل در شرایط استفاده معمول میشود.
- انعطافپذیری مناسب: ساختار افشان این کابل باعث میشود نسبت به کابلهای مفتولی، راحتتر خم شود و برای اتصال تجهیزات متحرک یا مسیرهایی با فضای محدود مناسبتر باشد.
- وزن مناسب برای نصب: وزن تقریبی هر متر کابل حدود 145 گرم است. وزن پایینتر نسبت به کابلهای با سطح مقطع بالاتر، حمل و اجرای مسیرهای طولانی را سادهتر میکند.
کاربردهای کابل افشان 4×1/5 افلاک
- اتصال تجهیزات برقی سبک
- مدارهای فرمان و کنترل ساده
- برخی تجهیزات صنعتی سبک
- اتصال دستگاههای الکتریکی
- کابلکشی داخلی تجهیزات
- تجهیزات الکترومکانیکی سبک
- برخی مدارهای روشنایی و کنترلی
- اتصال تجهیزاتی که به چهار رشته هادی نیاز دارند
- مسیرهایی که نیاز به کابل انعطافپذیر دارند
- موارد استفاده نامناسب
- دفن مستقیم در خاک
- غوطهوری دائمی در آب
- محیطهای دارای ضربه و سایش شدید بدون حفاظت
- استفاده بهجای کابل قدرت با ولتاژ بالاتر بدون بررسی
- تجهیزات با جریان بالا بدون محاسبه فنی
- موتورهای پرمصرف بدون بررسی جریان راهاندازی
- استفاده در مسیرهای طولانی بدون بررسی افت ولتاژ
جریان مجاز کابل 4×1/5
ظرفیت واقعی کابل 4×1/5 به شرایط نصب بستگی دارد و نمیتوان یک مقدار ثابت را برای تمام کاربردها در نظر گرفت.
عواملی مانند دمای محیط، طول مسیر، روش نصب، تعداد کابلهای مجاور، شرایط تهویه و نوع مصرفکننده روی ظرفیت واقعی کابل تأثیر دارند.
برای تجهیزات دارای جریان راهاندازی مانند موتور و پمپ، بررسی جریان لحظه شروع به کار ضروری است.
تفاوت کابل 4×1/5 با 4×1
کابل 4×1/5 دارای سطح مقطع بیشتری برای هر هادی نسبت به کابل 4×1 است.
این افزایش سطح مقطع باعث کاهش مقاومت هادی و کاهش افت ولتاژ در شرایط مشابه میشود.
در مقابل، کابل 4×1/5 وزن، قطر و قیمت بیشتری نسبت به مدل 4×1 دارد.
تفاوت کابل 4×1/5 با 4×2/5
کابل 4×2/5 سطح مقطع بیشتری دارد و برای مدارهایی با جریان بالاتر مناسبتر است.
مدل 4×1/5 سبکتر و اقتصادیتر بوده و برای مدارهایی که محاسبات فنی استفاده از این سایز را تأیید میکنند گزینه مناسبتری است.
تفاوت کابل 4×1/5 با 3×1/5
هر دو مدل دارای هادیهای 1/5 میلیمترمربعی هستند، اما کابل 4×1/5 دارای چهار رشته و کابل 3×1/5 دارای سه رشته است.
اگر مدار به چهار مسیر رسانای مستقل نیاز داشته باشد، کابل سهرشته نمیتواند جایگزین مستقیم آن باشد.
تفاوت کابل افشان 4×1/5 با چهار سیم افشان 1×1/5
در کابل 4×1/5 چهار هادی عایقشده داخل یک غلاف مشترک قرار دارند.
در استفاده از چهار سیم افشان مجزا، هر سیم عایق مستقل دارد اما مجموعه فاقد غلاف مشترک است.
انتخاب بین این دو روش باید براساس نوع مسیر، شرایط نصب و طراحی مدار انجام شود.
راهنمای انتخاب کابل افشان 4×1/5
- تعداد رشتههای موردنیاز مدار را مشخص کنید.
- جریان مصرفی دستگاه را بررسی کنید.
- طول مسیر کابل را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- برای تجهیزات موتوری جریان راهاندازی را بررسی کنید.
- نوع اتصال چهار رشته را مشخص کنید.
- تجهیزات حفاظتی را با شرایط واقعی کابل هماهنگ کنید.
- از انتخاب کابل فقط براساس تعداد رشته خودداری کنید و سطح مقطع را نیز بررسی کنید.
راهنمای نصب
- قبل از نصب، برق مدار کاملاً قطع شود.
- رنگبندی رشتهها بررسی شود.
- غلاف کابل بدون آسیب به عایق داخلی جدا شود.
- از قطعشدن مفتولهای مسی هنگام لختکردن جلوگیری شود.
- از وایرشوی مناسب برای ترمینالهای پیچی استفاده شود.
- اتصال رشتهها باید کاملاً محکم باشد.
- کابل در ورودی تجهیزات مهار شود تا فشار مکانیکی به ترمینال منتقل نشود.
- از تماس کابل با سطوح داغ یا لبههای تیز جلوگیری شود.
- پس از راهاندازی، اتصالات از نظر گرمشدن غیرعادی بررسی شوند.
راهنمای خرید کابل افشان 4×1/5 افلاک
- ساختار کابل را بررسی کنید:کابل باید دارای چهار هادی مستقل با سطح مقطع 1/5 میلیمترمربع باشد.
- کد کابل را بررسی کنید: کد این محصول NYMHY است.
- نوع هادی را بررسی کنید: هادی کابل باید از مس آنیلشده افشان کلاس 5 باشد.
- ولتاژ نامی را بررسی کنید: ولتاژ نامی کابل 300/500 ولت است.
- سلامت ظاهری کابل را بررسی کنید: غلاف کابل باید یکنواخت و بدون ترک، بریدگی، سوختگی یا آسیب مکانیکی باشد.
- چاپ روی کابل را کنترل کنید: برند، تعداد رشته و سطح مقطع چاپشده روی کابل باید با محصول خریداریشده مطابقت داشته باشد.
- واحد فروش را بررسی کنید: پیش از ثبت سفارش مشخص کنید قیمت براساس متر کابل یا کلاف کامل محاسبه میشود.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 4 در 1/5 افلاک الکتریک یک کابل چهاررشته انعطافپذیر با هادی مسی افشان کلاس 5 و سطح مقطع 1/5 میلیمترمربع برای هر هادی است.
این کابل دارای عایق و غلاف PVC بوده و با کد NYMHY در رده کابلهای افشان 300/500 ولت قرار میگیرد. وزن تقریبی هر متر کابل حدود 145 گرم است و برای مدارهایی مناسب است که به چهار هادی مستقل با انعطافپذیری مناسب نیاز دارند.
اگر کابل افشان 4×1/5 با جریان مصرفی، تعداد رشته موردنیاز و شرایط نصب پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 4 در 1/5 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
