کابل افشان 4 در 2/5 افلاک الکتریک

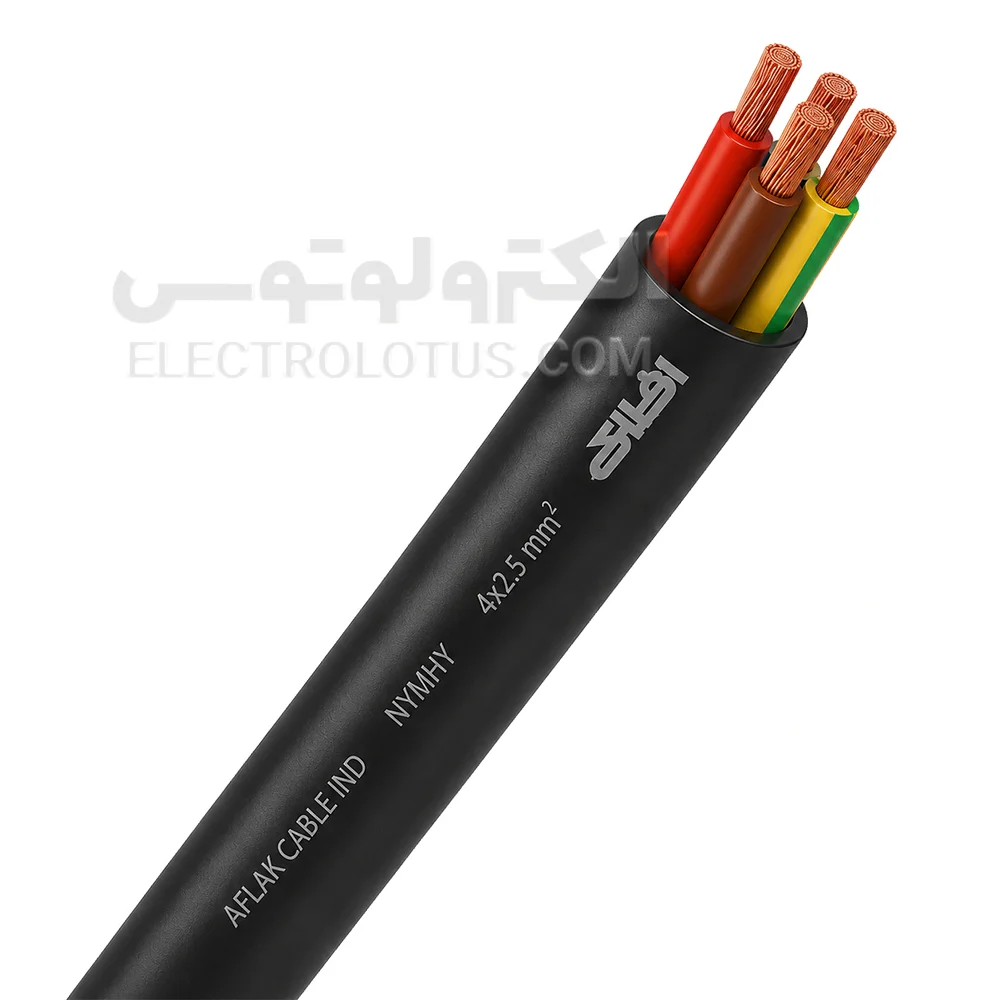

کابل افشان 4 در 2/5 افلاک الکتریک یک کابل مسی انعطاف‌پذیر چهاررشته با ساختار 4×2/5 میلی‌مترمربع است. این ساختار یعنی کابل دارای چهار هادی مستقل بوده و سطح مقطع اسمی هر هادی 2/5 میلی‌مترمربع است.
هادی‌های این کابل از مس آنیل‌شده افشان کلاس 5 ساخته شده‌اند. ساختار افشان هادی باعث افزایش انعطاف کابل نسبت به کابل‌های دارای هادی خشک می‌شود و نصب آن را در مسیرهایی که نیاز به خم‌پذیری بیشتر دارند آسان‌تر می‌کند.
هر چهار هادی دارای عایق PVC مستقل هستند و مجموعه رشته‌ها داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرد. این کابل در خانواده کابل‌های افشان NYMHY قرار دارد و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 4×2/5 به دلیل داشتن چهار هادی مستقل و سطح مقطع مناسب، در مدارهایی کاربرد دارد که علاوه بر تعداد رشته بیشتر، نیاز به ظرفیت عبور جریان بالاتری نسبت به سایزهای 1 و 1/5 میلی‌مترمربع دارند.
انتخاب این کابل باید براساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی انجام شود.
ویژگی‌های کابل افشان 4 در 2/5 افلاک
- چهار هادی مستقل: این کابل دارای چهار رشته مجزا با سطح مقطع 2/5 میلی‌مترمربع است و برای مدارهایی که به چهار مسیر رسانای مستقل نیاز دارند مناسب است.
- هادی مسی افشان کلاس 5: استفاده از هادی مسی افشان باعث افزایش انعطاف‌پذیری کابل شده و اتصال آن را در تجهیزات، تابلوها و مسیرهای دارای خم آسان‌تر می‌کند.
- عایق و غلاف PVC: هر رشته کابل دارای عایق مستقل PVC است و یک غلاف بیرونی مشترک نیز از مجموعه چهار رشته محافظت می‌کند.
- انعطاف‌پذیری مناسب: ساختار افشان کابل باعث می‌شود نسبت به کابل‌های خشک هم‌سطح‌مقطع، قابلیت خم‌شدن بیشتری داشته باشد.
- مناسب برای مدارهای چهار رشته‌ای: چهار رشته بودن این کابل امکان استفاده در مدارهایی را فراهم می‌کند که به تعداد هادی بیشتری نسبت به کابل‌های سه‌رشته نیاز دارند.
کاربردهای کابل افشان 4×2/5 افلاک
- اتصال برخی تجهیزات برقی
- تغذیه بعضی تجهیزات صنعتی سبک
- اتصال برخی ماشین‌آلات
- برخی مدارهای فرمان و کنترل با نیاز به کابل انعطاف‌پذیر
- اتصال تجهیزات الکترومکانیکی
- برخی تابلوهای برق
- اتصال تجهیزات کارگاهی
- برخی موتورهای کوچک پس از بررسی جریان مصرفی
- برخی پمپ‌ها پس از بررسی شرایط کاری
- مسیرهایی که به چهار هادی مستقل با سطح مقطع 2/5 میلی‌مترمربع نیاز دارند
موارد استفاده نامناسب
- دفن مستقیم در خاک
- غوطه‌وری دائمی در آب
- نصب بدون حفاظت در فضای باز
- محیط دارای ضربه و سایش شدید
- استفاده به جای کابل قدرت 0/6_1 کیلوولت بدون بررسی مشخصات
- استفاده برای تجهیزات پرمصرف بدون محاسبه جریان
- موتور یا پمپ بدون بررسی جریان راه‌اندازی
- استفاده با تجهیزات اتصال نامتناسب
جریان مجاز کابل 4×2/5
برای کابل افشان 4×2/5 نمی‌توان یک عدد ثابت را برای تمام شرایط نصب اعلام کرد.
ظرفیت واقعی کابل به عواملی مانند روش نصب، دمای محیط، طول مسیر، تعداد کابل‌های مجاور، تهویه، نوع بار و افت ولتاژ بستگی دارد.
در مسیرهای طولانی، بررسی افت ولتاژ اهمیت زیادی دارد و ممکن است شرایط پروژه نیاز به انتخاب سایز بزرگ‌تر داشته باشد.
تفاوت کابل 4×2/5 با 4×1/5
کابل 4×2/5 دارای سطح مقطع بیشتری برای هر هادی است و مقاومت الکتریکی کمتری نسبت به مدل 4×1/5 دارد.
این موضوع باعث می‌شود در شرایط مشابه افت ولتاژ کمتر و توان عبور جریان بیشتری داشته باشد.
در مقابل، کابل 4×2/5 وزن و قیمت بیشتری دارد.
تفاوت کابل 4×2/5 با 4×4
کابل 4×4 سطح مقطع بیشتری دارد و برای مدارهایی با جریان بالاتر یا مسیرهای طولانی‌تر مناسب‌تر است.
مدل 4×2/5 سبک‌تر و اقتصادی‌تر است و در صورتی که محاسبات مدار آن را تأیید کنند انتخاب مناسب‌تری خواهد بود.
تفاوت کابل 4×2/5 با 3×2/5
هر دو مدل دارای سطح مقطع 2/5 میلی‌مترمربع هستند، اما کابل 4×2/5 دارای چهار هادی و کابل 3×2/5 دارای سه هادی است.
اگر مدار به چهار رشته نیاز داشته باشد، مدل سه‌رشته جایگزین مستقیم نخواهد بود.
تفاوت کابل افشان 4×2/5 با چهار سیم افشان 1×2/5
در کابل 4×2/5 چهار هادی داخل یک غلاف مشترک قرار دارند.
در استفاده از چهار سیم جداگانه، هر سیم عایق مستقل دارد اما مجموعه فاقد غلاف مشترک است.
انتخاب بین این دو روش به شرایط نصب و طراحی مدار بستگی دارد.
راهنمای انتخاب کابل افشان 4×2/5
- جریان مصرفی مدار را مشخص کنید.
- طول مسیر کابل را اندازه‌گیری کنید.
- افت ولتاژ را بررسی کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابل‌های کنار هم را بررسی کنید.
- تعداد رشته موردنیاز مدار را مشخص کنید.
- تجهیزات حفاظتی را با ظرفیت واقعی کابل هماهنگ کنید.
- گلند، ترمینال و تجهیزات اتصال را با قطر و سطح مقطع کابل انتخاب کنید.
راهنمای نصب
- قبل از نصب برق مدار را قطع کنید.
- نبود ولتاژ را بررسی کنید.
- رنگ‌بندی رشته‌ها قبل از اتصال مشخص شود.
- از آسیب‌زدن به عایق هادی‌ها هنگام لخت‌کردن جلوگیری شود.
- از خم‌کردن شدید کابل خودداری شود.
- کابل در ورودی تجهیزات به‌درستی مهار شود.
- اتصالات با ترمینال یا کابلشوی مناسب انجام شود.
- تمام رشته‌ها به‌صورت کامل داخل محل اتصال قرار گیرند.
- پس از راه‌اندازی، محل اتصالات از نظر گرم‌شدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 4×2/5 افلاک
- در هنگام خرید این کابل، تعداد رشته و سطح مقطع آن را بررسی کنید.
- کد کابل NYMHY باید با نیاز پروژه هماهنگ باشد.
- نوع هادی باید مسی و افشان کلاس 5 باشد.
- عایق و غلاف کابل باید سالم و بدون آسیب باشند.
- ولتاژ نامی کابل باید با شرایط استفاده هماهنگ باشد.
- پیش از خرید مشخص کنید قیمت براساس متر کابل یا کلاف کامل محاسبه می‌شود.
- تجهیزات جانبی مانند ترمینال، گلند و کابلشو باید با سایز 2/5 میلی‌مترمربع هماهنگ باشند.
چرا خرید از الکترولوتوس؟
الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
جمع‌بندی
کابل افشان 4 در 2/5 افلاک الکتریک یک کابل چهاررشته انعطاف‌پذیر با هادی مسی افشان کلاس 5 است که برای هر هادی سطح مقطع 2/5 میلی‌مترمربع دارد.
ساختار چهاررشته‌ای این کابل آن را برای مدارهایی مناسب می‌کند که علاوه بر سطح مقطع مناسب، به چهار مسیر رسانای مستقل نیاز دارند.
این کابل دارای عایق و غلاف PVC، کد NYMHY و ولتاژ نامی 450/750 ولت است و انتخاب آن باید براساس جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
اگر کابل افشان 4 در 2/5 افلاک الکتریک با نیاز پروژه شما هماهنگ است، قیمت و موجودی آن را بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
