کابل افشان 4 در 4 افلاک الکتریک

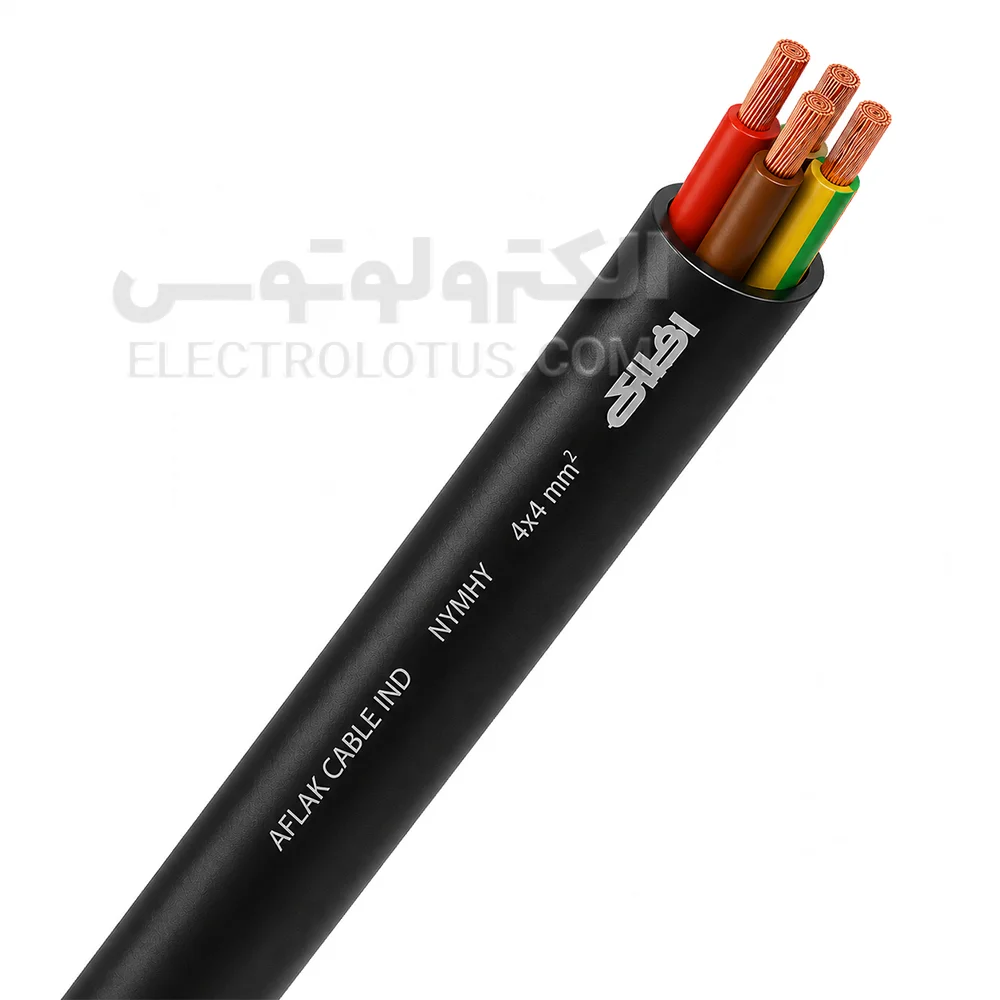

کابل افشان 4 در 4 افلاک الکتریک یک کابل مسی انعطافپذیر چهاررشته با ساختار 4×4 میلیمترمربع است. این ساختار به این معنی است که کابل دارای چهار هادی مستقل بوده و سطح مقطع اسمی هر هادی 4 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. ساختار چندمفتولی هادی باعث افزایش انعطافپذیری کابل نسبت به کابلهای دارای هادی خشک با سطح مقطع مشابه میشود و امکان نصب آسانتر در مسیرهایی با خمیدگی، تجهیزات متحرک و تابلوهای برق را فراهم میکند.
هر چهار هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها در یک غلاف بیرونی PVC مشترک قرار میگیرد. کد این کابل NYMHY بوده و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 4×4 دارای ولتاژ نامی 600/1000 ولت و مطابق استاندارد 60227 IEC 53 تولید میشود. این کابل به دلیل داشتن چهار هادی مستقل و سطح مقطع مناسب، برای مدارهای قدرت سبک، تجهیزات صنعتی، ماشینآلات و مسیرهایی که به کابل انعطافپذیر چهاررشته نیاز دارند کاربرد دارد.
ویژگیهای کابل افشان 4 در 4 افلاک
- چهار هادی مستقل: این کابل دارای چهار هادی مستقل با سطح مقطع 4 میلیمترمربع برای هر رشته است. چهاررشته بودن کابل امکان استفاده در مدارهایی را فراهم میکند که به چند مسیر انتقال جریان جداگانه نیاز دارند.
- هادی مسی افشان کلاس 5: هادیهای این کابل از مس آنیلشده افشان ساخته شدهاند. ساختار کلاس 5 باعث افزایش انعطافپذیری کابل شده و نصب آن را در مسیرهای دارای خم آسانتر میکند.
- مناسب برای مسیرهای انعطافپذیر: به دلیل ساختار افشان، کابل 4×4 نسبت به کابلهای مفتول انعطاف بیشتری دارد و در تجهیزاتی که حرکت یا تغییر مسیر کابل وجود دارد، نصب راحتتری خواهد داشت.
- عایق و غلاف PVC: هر رشته دارای عایق مستقل PVC بوده و یک غلاف بیرونی مشترک PVC از مجموعه رشتهها محافظت میکند. این ساختار باعث نظم بیشتر کابل و حفاظت بهتر از هادیها در شرایط نصب استاندارد میشود.
- سطح مقطع 4 میلیمترمربع: هر هادی این کابل دارای سطح مقطع 4 میلیمترمربع است که باعث کاهش مقاومت الکتریکی نسبت به سایزهای کوچکتر شده و برای مسیرهایی با جریان بالاتر نسبت به کابلهای 4×1 یا 4×2/5 مناسبتر است.
- مقاومت کمتر نسبت به سایزهای پایینتر: افزایش سطح مقطع هادی باعث کاهش مقاومت الکتریکی و کاهش افت ولتاژ در طول مسیر میشود. با این حال انتخاب نهایی کابل باید براساس جریان مصرفی، طول مسیر و شرایط نصب انجام شود.
کاربردهای کابل افشان 4×4 افلاک
کابل افشان 4×4 افلاک الکتریک برای استفاده در مدارهای قدرت سبک و متوسط، تجهیزات صنعتی، ماشینآلات، تابلوهای برق، موتورهای کوچک، تجهیزات الکترومکانیکی، سیستمهای کنترلی قدرت و مسیرهایی که نیاز به چهار هادی انعطافپذیر دارند استفاده میشود.
این کابل میتواند در برخی تجهیزات سهفاز که به چهار رشته شامل سه فاز و یک مسیر اضافی نیاز دارند مورد استفاده قرار گیرد، اما نوع اتصال، نیاز به نول یا ارت، جریان مصرفی و شرایط کار باید قبل از نصب بررسی شود.
به دلیل انعطاف مناسب، کابل افشان 4×4 برای محیطهایی که کابل نیاز به عبور از مسیرهای پیچیده یا دارای تغییر جهت دارد نسبت به کابلهای خشک گزینه مناسبتری است.
موارد استفاده نامناسب
کابل افشان 4×4 برای دفن مستقیم در خاک، غوطهوری دائمی در آب، نصب در محیطهای دارای ضربه و سایش شدید یا استفاده در شرایطی که نیاز به کابل قدرت مخصوص فضای باز وجود دارد مناسب نیست.
برای موتورهای بزرگ، تجهیزات دارای جریان راهاندازی بالا یا مسیرهای طولانی نباید تنها براساس سطح مقطع 4 میلیمترمربع تصمیمگیری شود و پارامترهایی مانند جریان راهاندازی، افت ولتاژ و روش نصب باید بررسی شوند.
جریان مرجع کابل افشان 4×4 افلاک
کابل افشان 4×4 دارای چهار هادی مسی با سطح مقطع 4 میلیمترمربع است. جریان قابل عبور از کابل به شرایط نصب، دمای محیط، طول مسیر، تعداد کابلهای مجاور، نحوه تهویه و نوع بار مصرفی بستگی دارد.
برای انتخاب صحیح این کابل باید علاوه بر جریان مصرفی، افت ولتاژ مسیر نیز بررسی شود. ممکن است یک کابل از نظر تحمل حرارتی مناسب باشد، اما در مسیرهای طولانی به دلیل افت ولتاژ نیاز به استفاده از سایز بزرگتر وجود داشته باشد.
عدد جریان مرجع نباید بهعنوان ظرفیت قطعی کابل در تمام شرایط نصب در نظر گرفته شود.
تفاوت کابل افشان 4×4 با کابل افشان 4×2/5
کابل افشان 4×4 و 4×2/5 هر دو دارای چهار هادی مستقل هستند، اما سطح مقطع هر رشته در کابل 4×4 برابر 4 میلیمترمربع و در کابل 4×2/5 برابر 2/5 میلیمترمربع است.
کابل 4×4 مقاومت الکتریکی کمتری دارد و در مسیرهای مشابه افت ولتاژ پایینتری ایجاد میکند.
کابل 4×2/5 قطر، وزن و هزینه کمتری دارد و برای مدارهایی که جریان پایینتری دارند گزینه مناسبتری است.
اگر جریان مصرفی یا طول مسیر استفاده از سطح مقطع 4 میلیمترمربع را ضروری کند، استفاده از سایز 2/5 میلیمترمربع جایگزین مناسبی نخواهد بود.
تفاوت کابل افشان 4×4 با کابل افشان 4×6
کابل افشان 4×6 دارای سطح مقطع بیشتری نسبت به مدل 4×4 است. افزایش سطح مقطع باعث کاهش مقاومت هادی و کاهش افت ولتاژ در مسیر میشود.
مدل 4×4 نسبت به 4×6 سبکتر، انعطافپذیرتر و اقتصادیتر است.
در مسیرهایی با جریان بالاتر یا طول زیاد، ممکن است کابل 4×6 انتخاب مناسبتری باشد.
انتخاب بین این دو سایز باید براساس محاسبات الکتریکی و شرایط واقعی نصب انجام شود.
تفاوت کابل افشان 4×4 با کابل افشان 3×4
هر دو کابل دارای هادیهایی با سطح مقطع 4 میلیمترمربع هستند، اما تعداد رشتههای آنها متفاوت است.
کابل 4×4 دارای چهار هادی مستقل و کابل 3×4 دارای سه هادی مستقل است.
اگر مدار به چهار مسیر رسانای جداگانه نیاز داشته باشد، کابل 3×4 نمیتواند جایگزین مستقیم کابل 4×4 باشد.
تعداد رشته کابل باید براساس نوع مدار، نیاز به نول، ارت یا مسیر اضافی انتخاب شود.
تفاوت کابل افشان 4×4 با چهار سیم افشان 1×4
در کابل افشان 4×4 چهار هادی داخل یک غلاف بیرونی مشترک قرار گرفتهاند.
در استفاده از چهار رشته سیم افشان 1×4، هر سیم دارای عایق مستقل است اما مجموعه سیمها غلاف مشترک ندارد.
کابل چندرشتهای برای مسیرهایی که نیاز به نظم بیشتر، نصب آسانتر و محافظت یکپارچه دارند گزینه مناسبتری است.
راهنمای انتخاب کابل افشان 4×4 افلاک
برای انتخاب صحیح کابل افشان 4×4 موارد زیر بررسی شود:
- تعداد هادیهای موردنیاز مدار مشخص شود.
- جریان مصرفی تجهیزات بررسی شود.
- طول مسیر کابل اندازهگیری شود.
- افت ولتاژ مسیر محاسبه شود.
- روش نصب کابل مشخص شود.
- دمای محیط و شرایط تهویه بررسی شود.
- تعداد کابلهای عبوری کنار یکدیگر در نظر گرفته شود.
- برای موتور و تجهیزات دارای جریان راهاندازی، جریان لحظه شروع کار بررسی شود.
- نوع حفاظت مدار با سطح مقطع کابل هماهنگ باشد.
- در صورت استفاده از یکی از رشتهها به عنوان هادی حفاظتی، رنگبندی کابل واقعی بررسی شود.
راهنمای نصب کابل افشان 4×4
- پیش از نصب، برق مدار بهطور کامل قطع شود.
- نبود ولتاژ با تجهیزات مناسب بررسی شود.
- قبل از اتصال، وظیفه هر رشته کابل مشخص شود.
- غلاف کابل با ابزار مناسب باز شود تا به عایق رشتهها آسیبی وارد نشود.
- هنگام لختکردن سیم از قطع شدن مفتولهای مسی جلوگیری شود.
- برای اتصال در ترمینالهای پیچی از وایرشوی مناسب سطح مقطع 4 میلیمترمربع استفاده شود.
- تمام مفتولهای هادی باید بهطور کامل داخل ترمینال قرار گیرند.
- کابل در محل ورود به تجهیزات بهدرستی مهار شود تا فشار مکانیکی به محل اتصال وارد نشود.
- از تماس کابل با لبههای تیز، حرارت مستقیم و عوامل آسیبزننده جلوگیری شود.
- پس از راهاندازی، محل اتصالات از نظر گرمشدن غیرعادی یا شلشدن بررسی شود.
راهنمای خرید کابل افشان 4×4 افلاک الکتریک
- هنگام خرید کابل افشان 4×4 باید مشخصات محصول بررسی شود.
- ساختار کابل باید 4×4 میلیمترمربع باشد؛ یعنی چهار هادی مستقل با سطح مقطع 4 میلیمترمربع.
- کد کابل NYMHY باشد.: هادی کابل از مس آنیلشده افشان کلاس 5 ساخته شده باشد.
- عایق و غلاف PVC باید بدون ترک، بریدگی، سوختگی یا آسیب مکانیکی باشند.
- ولتاژ نامی کابل 600/1000 ولت و استاندارد آن 60227 IEC 53 باشد.
- برند، تعداد رشته و سطح مقطع درجشده روی کابل با محصول خریداریشده مطابقت داشته باشد.
- در زمان خرید مشخص شود قیمت مربوط به یک متر کابل است یا یک کلاف کامل.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 4 در 4 افلاک الکتریک یک کابل چهاررشته انعطافپذیر با هادی مسی افشان کلاس 5 است که هر هادی آن دارای سطح مقطع 4 میلیمترمربع است.
این کابل با ساختار NYMHY، عایق و غلاف PVC و ولتاژ نامی 600/500 ولت تولید میشود و برای مدارهای قدرت سبک و متوسط، تجهیزات صنعتی، ماشینآلات و مسیرهایی که نیاز به کابل چهاررشته انعطافپذیر دارند کاربرد دارد.
انتخاب صحیح این کابل باید براساس جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
اگر کابل افشان 4×4 افلاک الکتریک با نیاز پروژه شما هماهنگ است، قیمت و موجودی این کابل را بررسی کنید، مشخصات فنی را با نیاز مصرفی خود مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
