کابل افشان 4 در 6 افلاک الکتریک

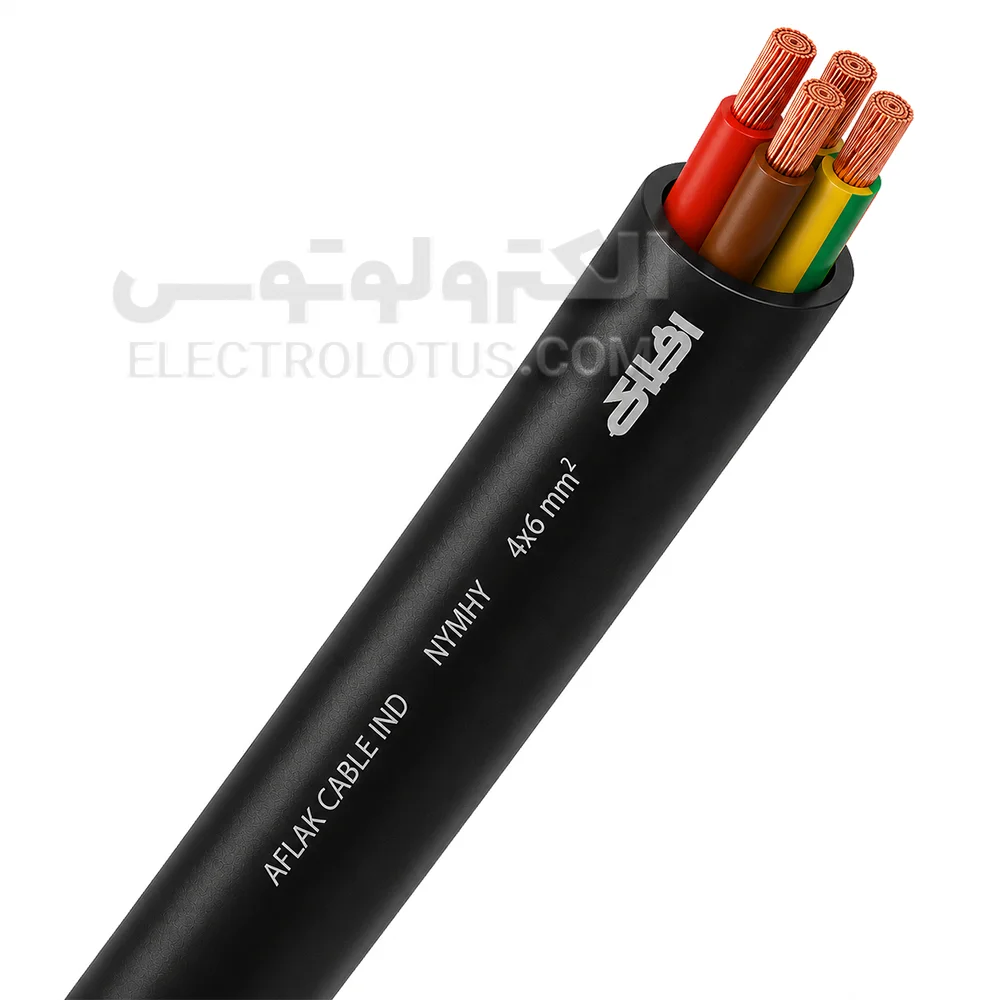

کابل افشان 4 در 6 افلاک الکتریک یک کابل مسی انعطافپذیر چهاررشته با ساختار 4×6 میلیمترمربع است. این ساختار به این معنی است که کابل دارای چهار هادی مستقل بوده و سطح مقطع اسمی هر هادی 6 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. ساختار افشان هادی باعث افزایش انعطافپذیری کابل نسبت به کابلهای دارای هادی خشک با سطح مقطع مشابه میشود و نصب آن را در مسیرهایی که نیاز به خم شدن کابل، تغییر مسیر یا اتصال به تجهیزات متحرک دارند آسانتر میکند.
هر چهار هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی PVC مشترک قرار میگیرد. کد این کابل NYMHY بوده و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 4×6 به دلیل داشتن سطح مقطع بالاتر نسبت به سایزهای 4×4 و 4×2/5، مقاومت الکتریکی کمتر و توانایی عبور جریان بیشتری دارد. این کابل برای مدارهای قدرت سبک و متوسط، تجهیزات صنعتی، تابلوهای برق و مسیرهایی که به چهار رشته هادی مسی انعطافپذیر نیاز دارند مورد استفاده قرار میگیرد.
ویژگیهای کابل افشان 4 در 6 افلاک
- چهار هادی مستقل: این کابل دارای چهار هادی مستقل با سطح مقطع 6 میلیمترمربع برای هر رشته است. وجود چهار مسیر رسانای جداگانه باعث میشود این کابل برای مدارهایی که به چهار هادی مجزا نیاز دارند گزینه مناسبی باشد.
- هادی مسی افشان کلاس 5: هادیهای کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. این نوع هادی نسبت به هادیهای خشک انعطاف بیشتری دارد و برای مسیرهایی که کابل باید تغییر جهت داشته باشد مناسبتر است.
- سطح مقطع 6 میلیمترمربع: هر رشته کابل دارای سطح مقطع 6 میلیمترمربع است. افزایش سطح مقطع نسبت به کابلهای 4×4 باعث کاهش مقاومت هادی و کاهش افت ولتاژ در مسیرهای مشابه میشود.
- مقاومت کمتر نسبت به سایزهای پایینتر: کابل 4×6 در مقایسه با سایزهای پایینتر مانند 4×2/5 و 4×4 مقاومت کمتری دارد. این ویژگی باعث میشود در مسیرهای طولانیتر یا مدارهایی با جریان بالاتر عملکرد مناسبتری داشته باشد.
- عایق و غلاف PVC: هر رشته کابل دارای عایق PVC مستقل بوده و مجموعه چهار رشته توسط یک غلاف PVC مشترک محافظت میشود. این ساختار علاوه بر ایجاد نظم بیشتر، باعث سهولت در نصب و استفاده از کابل میشود.
- انعطافپذیری مناسب: ساختار افشان کابل باعث میشود در مقایسه با کابلهای مفتول همسطحمقطع، نصب آن در مسیرهای دارای خم و تجهیزات مختلف سادهتر باشد.
کاربردهای کابل افشان 4×6 افلاک
کابل افشان 4×6 افلاک الکتریک در مدارهای قدرت، تجهیزات صنعتی، ماشینآلات، تابلوهای برق، تجهیزات الکترومکانیکی، سیستمهای تغذیه چهاررشتهای و مسیرهایی که نیاز به کابل انعطافپذیر با سطح مقطع بالاتر دارند استفاده میشود.
این کابل میتواند در برخی تجهیزات سهفاز که به سه هادی فاز و یک هادی اضافی نیاز دارند مورد استفاده قرار گیرد. نوع استفاده از رشته چهارم، نیاز به نول یا ارت و نحوه اتصال باید براساس طراحی مدار مشخص شود.
به دلیل سطح مقطع 6 میلیمترمربع، این کابل نسبت به سایزهای کوچکتر برای مسیرهایی که جریان بالاتر یا طول مسیر بیشتری دارند گزینه مناسبتری است.
موارد استفاده نامناسب
کابل افشان 4×6 برای دفن مستقیم در خاک، غوطهوری دائمی در آب، نصب آزاد و بدون حفاظت در فضای باز یا محیطهای دارای ضربه و سایش شدید طراحی نشده است.
برای موتورهای بزرگ، تجهیزات دارای جریان راهاندازی بالا و مصرفکنندههای حساس، انتخاب کابل نباید فقط براساس سطح مقطع انجام شود و باید جریان راهاندازی، طول مسیر و افت ولتاژ نیز بررسی شود.
جریان مرجع کابل افشان 4×6 افلاک
کابل افشان 4×6 دارای چهار هادی مسی با سطح مقطع 6 میلیمترمربع است. جریان قابل عبور از این کابل به عوامل مختلفی مانند روش نصب، دمای محیط، طول مسیر، تعداد کابلهای کنار یکدیگر، شرایط تهویه و نوع مصرفکننده بستگی دارد.
افزایش سطح مقطع هادی نسبت به کابلهای 4×4 باعث کاهش مقاومت الکتریکی و کاهش افت ولتاژ در مسیر مشابه میشود. با این حال انتخاب کابل باید براساس محاسبات واقعی مدار انجام شود و عدد جریان مرجع نباید بهعنوان ظرفیت قطعی کابل در تمام شرایط نصب در نظر گرفته شود.
در مسیرهای طولانی یا تجهیزات حساس، علاوه بر جریان مصرفی باید افت ولتاژ نیز بررسی شود تا عملکرد صحیح تجهیزات تضمین شود.
تفاوت کابل افشان 4×6 با کابل افشان 4×4
کابل افشان 4×6 و 4×4 هر دو دارای چهار هادی مستقل هستند، اما سطح مقطع هر هادی در کابل 4×6 برابر 6 میلیمترمربع و در کابل 4×4 برابر 4 میلیمترمربع است.
کابل 4×6 مقاومت کمتری دارد و در طول مسیر مشابه افت ولتاژ پایینتری ایجاد میکند.
کابل 4×4 قطر، وزن و هزینه پایینتری دارد و برای مدارهایی با جریان کمتر گزینه مناسبتری است.
اگر شرایط مدار نیاز به سطح مقطع 6 میلیمترمربع داشته باشد، استفاده از کابل 4×4 بهعنوان جایگزین میتواند باعث افزایش افت ولتاژ و کاهش عملکرد سیستم شود.
تفاوت کابل افشان 4×6 با کابل افشان 4×10
کابل افشان 4×10 دارای سطح مقطع بیشتری نسبت به مدل 4×6 است و برای جریانهای بالاتر یا مسیرهای طولانیتر استفاده میشود.
کابل 4×10 مقاومت کمتر و ظرفیت عبور جریان بیشتری دارد، اما در مقابل قطر، وزن و هزینه بیشتری خواهد داشت.
کابل 4×6 برای بسیاری از مدارهایی که نیاز به سطح مقطع متوسط دارند انتخاب اقتصادیتر و مناسبتری است.
انتخاب بین این دو سایز باید براساس جریان مصرفی، طول مسیر و شرایط نصب انجام شود.
تفاوت کابل افشان 4×6 با کابل افشان 3×6
هر دو کابل دارای هادیهایی با سطح مقطع 6 میلیمترمربع هستند، اما تعداد رشتههای آنها متفاوت است.
کابل افشان 4×6 دارای چهار هادی مستقل و کابل افشان 3×6 دارای سه هادی مستقل است.
اگر مدار به چهار مسیر رسانای جداگانه نیاز داشته باشد، کابل 3×6 نمیتواند جایگزین مستقیم کابل 4×6 باشد.
تعداد رشتههای موردنیاز باید براساس نوع مدار، نیاز به نول، ارت یا مسیر اضافی مشخص شود.
تفاوت کابل افشان 4×6 با چهار سیم افشان 1×6
در کابل افشان 4×6 چهار هادی داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از چهار سیم افشان 1×6، هر سیم دارای عایق مستقل است اما مجموعه سیمها غلاف مشترک ندارد.
کابل چندرشتهای معمولاً برای مسیرهایی که نیاز به نظم بیشتر، نصب سادهتر و محافظت یکپارچه دارند گزینه مناسبتری است.
راهنمای انتخاب کابل افشان 4×6 افلاک
- برای انتخاب صحیح کابل افشان 4×6 موارد زیر بررسی شود:
- تعداد هادیهای موردنیاز مدار مشخص شود.
- جریان مصرفی تجهیزات بررسی شود.
- طول مسیر کابل اندازهگیری شود.
- افت ولتاژ مسیر محاسبه شود.
- روش نصب کابل مشخص شود.
- دمای محیط و شرایط تهویه در نظر گرفته شود.
- تعداد کابلهای عبوری کنار یکدیگر بررسی شود.
- برای موتور و تجهیزات دارای جریان راهاندازی، جریان لحظه شروع کار بررسی شود.
- نوع حفاظت مدار با مشخصات کابل هماهنگ باشد.
- در صورت استفاده از یکی از رشتهها بهعنوان هادی حفاظتی، رنگبندی واقعی کابل بررسی شود.
راهنمای نصب کابل افشان 4×6
- پیش از نصب کابل، برق مدار بهطور کامل قطع شود.
- نبود ولتاژ با تجهیزات مناسب بررسی شود.
- وظیفه هر رشته کابل قبل از اتصال مشخص شود.
- غلاف بیرونی کابل با ابزار مناسب باز شود تا عایق رشتهها آسیب نبیند.
- هنگام لختکردن کابل از قطع شدن مفتولهای مسی جلوگیری شود.
- برای اتصال در ترمینالها از وایرشوی مناسب سطح مقطع 6 میلیمترمربع استفاده شود.
- تمام مفتولهای مسی باید بهطور کامل داخل ترمینال یا کانکتور قرار گیرند.
- کابل در محل ورود به تجهیزات بهدرستی مهار شود.
- از عبور کابل در کنار منابع حرارتی، لبههای تیز و نقاط دارای سایش جلوگیری شود.
- پس از راهاندازی، محل اتصالها از نظر شلشدن یا گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 4×6 افلاک
- هنگام خرید کابل افشان 4×6 باید مشخصات فنی محصول بررسی شود.: ساختار کابل باید 4×6 میلیمترمربع باشد؛ یعنی چهار هادی مستقل با سطح مقطع 6 میلیمترمربع.
- کد کابل NYMHY باشد.: هادی کابل از مس آنیلشده افشان کلاس 5 ساخته شده باشد.
- عایق و غلاف PVC باید بدون ترک، بریدگی، سوختگی یا آسیب مکانیکی باشند.
- ولتاژ نامی کابل 450/750 ولت و استاندارد آن 60227 IEC 53 باشد.
- برند، تعداد رشته و سطح مقطع درجشده روی کابل باید با محصول سفارشدادهشده مطابقت داشته باشد.
- در زمان خرید مشخص شود قیمت مربوط به یک متر کابل است یا یک کلاف کامل.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 4 در 6 افلاک الکتریک یک کابل چهاررشته انعطافپذیر با هادی مسی افشان کلاس 5 است که هر هادی آن دارای سطح مقطع 6 میلیمترمربع است.
این کابل با ساختار NYMHY، عایق و غلاف PVC و ولتاژ نامی 450/750 ولت تولید میشود و برای مدارهای قدرت، تجهیزات صنعتی، تابلوهای برق و مسیرهایی که به کابل چهاررشته با سطح مقطع مناسب نیاز دارند کاربرد دارد.
سطح مقطع 6 میلیمترمربع باعث کاهش مقاومت هادی نسبت به سایزهای پایینتر شده و میتواند در مسیرهایی که نیاز به افت ولتاژ کمتر دارند گزینه مناسبی باشد.
اگر کابل افشان 4×6 افلاک الکتریک با شرایط پروژه شما هماهنگ است، قیمت و موجودی کابل را بررسی کنید، مشخصات فنی را با نیاز مصرفی خود مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
