کابل افشان 3 در 6 افلاک الکتریک

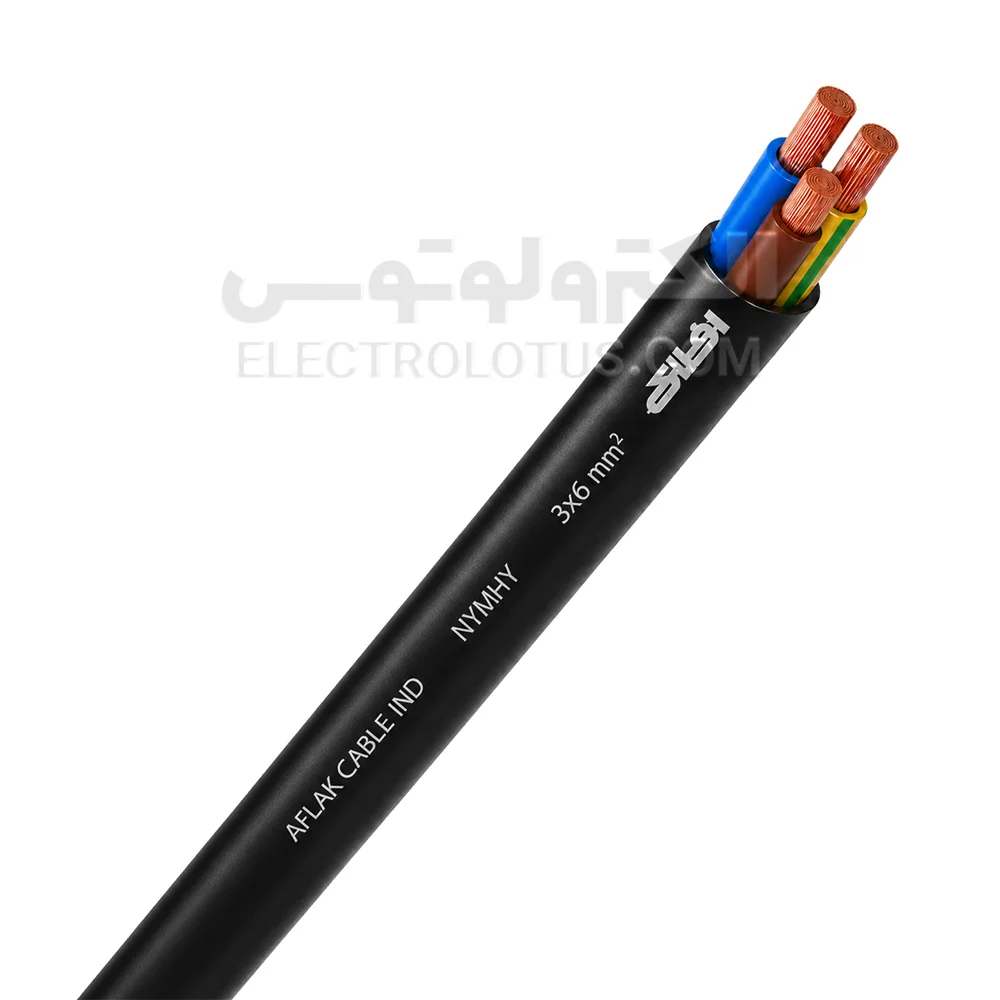

کابل افشان 3 در 6 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با ساختار 3×6 میلیمترمربع است. این ساختار یعنی کابل دارای سه هادی مستقل بوده و سطح مقطع اسمی هر هادی 6 میلیمترمربع است.
هادیهای کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. هر هادی از 83 مفتول مسی با قطر 0/29 میلیمتر تشکیل میشود. ساختار چندمفتولی هادی باعث افزایش انعطاف کابل نسبت به کابلهای دارای هادی خشک همسطحمقطع میشود.
هر سه هادی دارای عایق مستقل PVC هستند و مجموعه رشتهها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. کد این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
کابل 3×6 دارای ولتاژ نامی 450/750 ولت و استاندارد 60227 IEC 53 است. وزن هر متر آن حدود 308 گرم، قطر خارجی تقریبی 12/8 میلیمتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 3/30 اهم بر کیلومتر است.
سطح مقطع 6 میلیمترمربع باعث میشود این کابل نسبت به سایزهای 3×2/5 و 3×4 مقاومت الکتریکی کمتری داشته باشد و برای مدارهایی مناسب باشد که جریان مصرفی، طول مسیر و افت ولتاژ نیاز به هادی 6 میلیمترمربعی را تأیید کنند.
ویژگیهای کابل افشان 3 در 6 افلاک
- سه هادی 6 میلیمترمربعی: این کابل دارای سه هادی مستقل است و سطح مقطع هر هادی 6 میلیمترمربع است. وجود سه رشته امکان استفاده در مدارهایی را فراهم میکند که به سه مسیر رسانای مستقل نیاز دارند.
- هادی مسی افشان کلاس 5: هر هادی از 83 مفتول مسی با قطر 0/29 میلیمتر تشکیل شده است. این ساختار باعث انعطاف بیشتر کابل و سهولت اتصال آن به تجهیزات و ترمینالهای مناسب میشود.
- عایق و غلاف PVC: هر هادی دارای عایق PVC مستقل است و یک غلاف بیرونی PVC نیز مجموعه سه رشته را در بر میگیرد. این ساختار ضمن جداسازی الکتریکی هادیها، از مجموعه داخلی کابل در برابر تماس و سایش معمول محافظت میکند.
- قطر خارجی حدود 12/8 میلیمتر: قطر خارجی تقریبی کابل 12/8 میلیمتر است. هنگام انتخاب گلند، بست، ورودی دستگاه، لوله یا داکت باید قطر واقعی کابل نیز در نظر گرفته شود.
- وزن حدود 308 گرم در متر: وزن هر متر کابل حدود 308 گرم است. بنابراین وزن تقریبی 100 متر کابل بدون احتساب بستهبندی حدود 30/8 کیلوگرم خواهد بود.
- مقاومت هادی 3/30 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 3/30 اهم بر کیلومتر است. این مقدار نسبت به سایزهای کوچکتر کمتر بوده و در شرایط یکسان به کاهش افت ولتاژ کمک میکند.
- ولتاژ نامی 450/750 ولت: این کابل برای رده ولتاژی 450/750 ولت طراحی شده است و نباید با کابل قدرت 3×6 با ولتاژ 0/6_1 کیلوولت اشتباه گرفته شود.
کاربردهای کابل افشان 3×6 افلاک
- اتصال برخی تجهیزات برقی
- اتصال برخی تجهیزات کارگاهی
- تغذیه بعضی تابلوهای برق
- اتصال برخی اینورترها
- اتصال منابع تغذیه
- کابلکشی داخل بعضی ماشینآلات
- اتصال تجهیزات الکترومکانیکی
- اتصال بعضی موتورهای کوچک و متوسط پس از محاسبه جریان
- اتصال برخی پمپها پس از بررسی جریان راهاندازی
- کابل رابط تجهیزات با جریان و طول مشخص
- مدارهایی که به سه هادی 6 میلیمترمربعی نیاز دارند
- مسیرهای خشک و محافظتشده
- جایگزینی کابل 3×6 در تجهیزی که همین سایز برای آن تعیین شده است
موارد استفاده نامناسب
- دفن مستقیم در خاک
- غوطهوری دائمی در آب
- نصب بدون حفاظت در فضای باز
- محیط دارای ضربه یا سایش شدید
- استفاده بهجای کابل قدرت 0/6_1 کیلوولت بدون بررسی
- موتور بدون بررسی جریان راهاندازی
- پمپ بدون محاسبه جریان و افت ولتاژ
- دستگاه جوش بدون بررسی جریان ورودی
- تجهیزات پرمصرف بدون محاسبه فنی
- کابلکشی طولانی بدون بررسی افت ولتاژ
- استفاده با کابلشو یا ترمینال نامتناسب
جریان مجاز کابل 3×6
برای کابل افشان 3×6 بهتر است یک عدد آمپراژ ثابت برای تمام شرایط نصب در نظر گرفته نشود.
ظرفیت واقعی کابل به روش نصب، دمای محیط، طول مسیر، تعداد کابلهای مجاور، شرایط تهویه، نوع بار و وسیله حفاظتی بستگی دارد.
در تجهیزات موتوری نیز جریان راهاندازی اهمیت دارد و ممکن است به انتخاب سطح مقطع بزرگتر نیاز باشد.
افت ولتاژ نیز باید جداگانه محاسبه شود. در مسیرهای طولانی ممکن است حتی قبل از رسیدن کابل به محدودیت حرارتی، افت ولتاژ استفاده از سایز بالاتر را ضروری کند.
تفاوت کابل 3×6 با 3×4
سطح مقطع هر هادی در کابل 3×6 حدود 50 درصد بیشتر از مدل 3×4 است.
حداکثر مقاومت هادی در سایز 6 برابر 3/30 اهم بر کیلومتر است، درحالیکه مقاومت هادی 4 میلیمترمربعی بیشتر است. بنابراین در طول و شرایط یکسان، کابل 3×6 افت ولتاژ کمتری ایجاد میکند.
در مقابل، کابل 3×6 سنگینتر، قطورتر و گرانتر است.
اگر محاسبات سایز 4 را کافی نشان دهند، استفاده از سایز 6 الزام فنی ندارد. اگر مدار به سایز 6 نیاز داشته باشد، کابل 3×4 نباید صرفاً برای کاهش هزینه جایگزین شود.
تفاوت کابل 3×6 با 3×10
کابل 3×10 سطح مقطع بیشتری برای هر هادی دارد و در طول یکسان مقاومت و افت ولتاژ کمتری ایجاد میکند.
در مقابل، مدل 3×10 وزن، قطر و هزینه بیشتری دارد.
انتخاب بین کابل 3×6 و 3×10 باید براساس جریان مصرفی، طول مسیر، روش نصب و افت ولتاژ انجام شود.
تفاوت کابل 3×6 با 2×6
هر دو کابل دارای هادیهایی با سطح مقطع 6 میلیمترمربع هستند، اما مدل 3×6 سه هادی و مدل 2×6 دو هادی دارد.
اگر مدار به سه مسیر رسانای مستقل نیاز داشته باشد، کابل 2×6 جایگزین مستقیم کابل 3×6 نیست.
تفاوت کابل 3×6 با سه سیم افشان 1×6
در کابل 3×6 هر سه هادی عایقشده داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از سه سیم افشان 1×6، هر سیم دارای عایق مستقل است اما غلاف مشترکی اطراف مجموعه وجود ندارد.
انتخاب میان این دو ساختار به روش نصب و الزامات مدار بستگی دارد.
راهنمای انتخاب کابل افشان 3×6
- جریان مصرفی مدار را مشخص کنید.
- برای موتور و پمپ، جریان راهاندازی را نیز بررسی کنید.
- طول مسیر کابل را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای مجاور را بررسی کنید.
- نیاز مدار به سه هادی مستقل را مشخص کنید.
- در صورت نیاز به هادی حفاظتی، رنگبندی کابل را بررسی کنید.
- وسیله حفاظتی مدار را با ظرفیت واقعی کابل هماهنگ کنید.
- ظرفیت ترمینال، کابلشو و گلند را بررسی کنید.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 6 میلیمترمربع را با طراحی مدار تطبیق دهید.
- رنگبندی سه هادی قبل از اتصال بررسی شود.
- در صورت وجود رشته سبز و زرد، این هادی برای اتصال حفاظتی استفاده شود.
- شعاع خم مناسب کابل رعایت شود.
- غلاف بیرونی بدون آسیبزدن به عایق رشتهها برداشته شود.
- هنگام لختکردن، مفتولهای مسی قطع نشوند.
- برای اتصال پیچی از وایرشوی متناسب با هادی 6 میلیمترمربع استفاده شود.
- در اتصالات مناسب میتوان از کابلشوی سایز 6 استفاده کرد.
- تمام مفتولهای هادی داخل کابلشو، وایرشو یا ترمینال قرار گیرند.
- کابل در ورودی دستگاه بهدرستی مهار شود.
- وزن یا کشش کابل به ترمینال منتقل نشود.
- پس از راهاندازی، اتصالات از نظر گرمشدن غیرعادی بررسی شوند.
راهنمای خرید کابل افشان 3×6 افلاک
- ساختار کابل را بررسی کنید: محصول باید دارای سه هادی مستقل با سطح مقطع 6 میلیمترمربع برای هر هادی باشد.
- کد کابل را بررسی کنید: کد این محصول NYMHY است.
- ساختار هادی را کنترل کنید: هر هادی از 83 مفتول مسی با قطر 0/29 میلیمتر تشکیل شده است.
- عایق و غلاف را بررسی کنید: ضخامت اسمی عایق 0/85 میلیمتر و ضخامت غلاف بیرونی 1/3 میلیمتر است.
- وزن کابل را بررسی کنید: وزن هر متر کابل حدود 308 گرم و وزن 100 متر آن حدود 30/8 کیلوگرم است.
- قطر کابل را بررسی کنید: قطر خارجی تقریبی کابل 12/8 میلیمتر است.
- مقاومت هادی را بررسی کنید: حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 3/30 اهم بر کیلومتر است.
- ولتاژ نامی را بررسی کنید: ولتاژ نامی این مدل 450/750 ولت است.
- سلامت ظاهری کابل را کنترل کنید: غلاف کابل باید یکنواخت و فاقد بریدگی، ترک، سوختگی یا لهشدگی باشد.
- چاپ روی کابل را بررسی کنید: برند، تعداد رشته و سطح مقطع چاپشده روی کابل باید با محصول سفارشدادهشده مطابقت داشته باشد.
- واحد فروش را بررسی کنید: پیش از ثبت سفارش مشخص کنید قیمت مربوط به یک متر کابل یا یک کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 3 در 6 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با سطح مقطع 6 میلیمترمربع برای هر هادی است. هر هادی از 83 مفتول مسی با قطر 0/29 میلیمتر تشکیل شده و کابل دارای عایق و غلاف PVC است.
وزن هر متر کابل حدود 308 گرم، قطر خارجی تقریبی آن 12/8 میلیمتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد 3/30 اهم بر کیلومتر است. ولتاژ نامی این مدل 450/750 ولت و استاندارد آن 60227 IEC 53 است.
کابل 3×6 برای مدارهایی مناسب است که جریان مصرفی، طول مسیر و افت ولتاژ استفاده از سه هادی 6 میلیمترمربعی را تأیید کنند. برای تجهیزات دارای جریان راهاندازی یا مسیرهای طولانی، انتخاب نهایی باید با محاسبات مدار انجام شود.
اگر کابل 3×6 با نیاز پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 3 در 6 افلاک الکتریک را در الکترولوتوس بررسی کنید، پیشنهادهای فروشندگان را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
