کابل افشان 5 در 1/5 افلاک الکتریک

Name: مشخصات، قیمت و خرید کابل افشان 5 در 1/5 افلاک الکتریک
Brand: افلاک الکتریک خراسان
SKU: ELP0202010000600

Aflak Electric NYMHY Flexible Cable 5×1/5 mm²

برند:

اصالت کالا:

اصل

0 (0) • 0 دیدگاه

گارانتی

ضمانت اصالت و سلامت فیزیکی لوتوس گارد

جزئیات گارانتی لوتوس گارد

مشخصات محصولنمایش همه مشخصات

جنس سیم مس
جنس عایق PVC
نوع هادی افشان
ولتاژ نامی 300V~500V
ساختار 5×1/5 میلی‌مترمربع
کد کابل NYMHY

نمایش همه مشخصات

تاییدیه‌های استاندارد شرکت سیم و کابل افلاک الکتریک خراسان

برای خرید این کالا با تعداد بیشتر از موجودی درج شده یا در صورت نیاز به استعلام تماس بگیرید

تماس با پشتیبانی

محصولات مشابه

توضیحات محصول

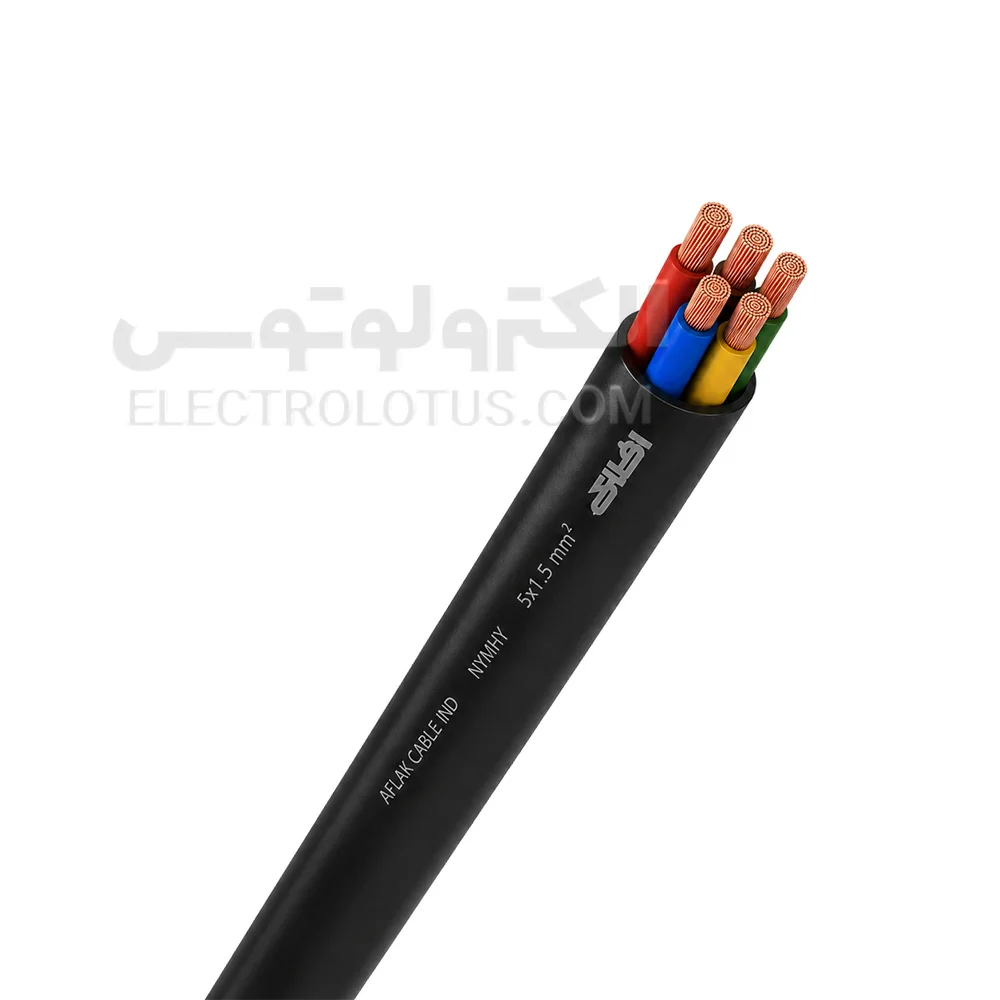

کابل افشان 5 در 1/5 افلاک الکتریک

کابل افشان 5 در 1/5 افلاک الکتریک یک کابل مسی انعطاف‌پذیر پنج‌رشته با ساختار 5×1/5 میلی‌مترمربع است بنابراین این کابل پنج هادی مستقل دارد و سطح مقطع اسمی هر هادی 1/5 میلی‌مترمربع است.
هادی‌های این کابل از مس آنیل‌شده افشان کلاس 5 ساخته شده‌اند. هر هادی از 30 مفتول مسی با قطر 0/24 میلی‌متر تشکیل می‌شود. ساختار چندمفتولی هادی، انعطاف کابل را نسبت به کابل خشک هم‌سطح‌مقطع افزایش می‌دهد و کابل‌کشی در مسیرهای دارای خم، تابلوها و ورودی تجهیزات را آسان‌تر می‌کند.
هر پنج هادی دارای عایق PVC مستقل هستند و مجموعه رشته‌ها داخل یک غلاف بیرونی مشترک PVC قرار می‌گیرد. کد فنی این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 5×1/5 افلاک دارای ولتاژ نامی 300/500 ولت و استاندارد 60227 IEC 53 است. وزن نامی هر متر آن حدود 139 گرم، قطر خارجی آن بین 9/3 تا 11/6 میلی‌متر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 13/3 اهم بر کیلومتر است.
وجود پنج هادی مستقل، این محصول را برای مدارهایی مناسب می‌کند که به پنج مسیر رسانای جداگانه نیاز دارند. در برخی مدارهای سه‌فاز می‌توان از این ساختار برای سه فاز، نول و هادی حفاظتی استفاده کرد؛ بااین‌حال، نحوه اتصال رشته‌ها باید براساس نقشه مدار، رنگ‌بندی واقعی کابل و الزامات حفاظتی پروژه مشخص شود.

ویژگی‌های کابل افشان 5 در 1/5 افلاک

پنج هادی مستقل: این کابل پنج هادی مستقل دارد و سطح مقطع اسمی هر هادی 1/5 میلی‌مترمربع است. ساختار پنج‌رشته امکان استفاده در مدارهایی را فراهم می‌کند که به پنج مسیر رسانای مجزا نیاز دارند.
مناسب برای برخی مدارهای سه‌فاز: در مدارهای سه‌فاز دارای نول و هادی حفاظتی، ساختار پنج‌رشته می‌تواند برای سه فاز، نول و ارت استفاده شود. پیش از اتصال باید رنگ‌بندی کابل، نقشه مدار و نیاز واقعی مصرف‌کننده بررسی شود.
هادی مسی افشان کلاس 5: هر هادی از 30 مفتول مسی با قطر 0/24 میلی‌متر تشکیل شده است. هادی کلاس 5 انعطاف بیشتری نسبت به هادی خشک دارد و نصب کابل را در مسیرهای دارای خم آسان‌تر می‌کند.
عایق و غلاف PVC: هر هادی دارای عایق PVC مستقل است و یک غلاف PVC مشترک نیز مجموعه پنج رشته را در بر می‌گیرد. این ساختار برای استفاده در محیط‌های خشک و شرایط دارای تنش مکانیکی سبک در نظر گرفته می‌شود.
وزن حدود 139 گرم در متر: وزن نامی هر متر کابل حدود 139 گرم است. بر این اساس، 100 متر کابل بدون احتساب قرقره یا بسته‌بندی تقریباً 13/9 کیلوگرم وزن دارد.
قطر خارجی 9/3 تا 11/6 میلی‌متر :قطر خارجی کابل در محدوده 9/3 تا 11/6 میلی‌متر قرار دارد. این مشخصه هنگام انتخاب گلند، بست، لوله، داکت و ورودی تابلو یا دستگاه اهمیت دارد.
مقاومت هادی 13/3 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 13/3 اهم بر کیلومتر است. افزایش طول مسیر باعث افزایش مقاومت و افت ولتاژ می‌شود؛ بنابراین در مسیرهای طولانی باید محاسبه افت ولتاژ انجام شود.
جریان مرجع 20 آمپر: جریان مرجع این کابل در دمای 25 درجه سانتی‌گراد 20 آمپر است. این عدد یک مقدار مرجع برای مقایسه فنی است و نباید در تمام شرایط نصب به‌عنوان ظرفیت قطعی کابل در نظر گرفته شود.

کاربردهای کابل افشان 5×1/5 افلاک

کابل افشان 5×1/5 می‌تواند در مدارهای پنج‌رشته، تابلوهای برق، تجهیزات الکترومکانیکی، برخی ماشین‌آلات، سیستم‌های روشنایی، تجهیزات سه‌فاز کم‌مصرف و اتصالات داخلی دستگاه‌هایی که به پنج هادی انعطاف‌پذیر نیاز دارند استفاده شود.
یکی از کاربردهای متداول ساختار پنج‌رشته، مدار سه‌فاز دارای نول و ارت است. در چنین مداری سه رشته برای فازهای L1، L2 و L3، یک رشته برای نول و یک رشته برای هادی حفاظتی استفاده می‌شود. این نحوه اتصال باید با طراحی مدار و رنگ‌بندی کابل واقعی مطابقت داشته باشد.
این کابل برای اتصال تجهیزات قابل‌حمل یا نیمه‌ثابت در محیط‌های خشک و دور از تنش مکانیکی شدید نیز قابل بررسی است. برای تجهیزات دارای حرکت دائمی، خمش پیوسته یا زنجیر کابل باید از کابل مخصوص همان کاربرد استفاده شود.

موارد استفاده نامناسب

کابل NYMHY سایز 5×1/5 برای دفن مستقیم در خاک طراحی نشده است.
این کابل نباید به‌صورت دائمی در آب یا محیط‌های غوطه‌ور قرار بگیرد.
برای نصب آزاد و بدون حفاظت در معرض آفتاب، بارندگی یا شرایط جوی شدید توصیه نمی‌شود.
در محیط‌های دارای ضربه، کشش، سایش یا فشار مکانیکی شدید باید کابل مناسب‌تر یا حفاظت مکانیکی جداگانه در نظر گرفته شود.
این محصول جایگزین مستقیم کابل قدرت 0/6_1 کیلوولت نیست.
برای سیستم‌های اعلام حریق، محیط‌های نیازمند کابل کم‌دود و بدون هالوژن یا مدارهای مقاوم در برابر حریق باید کابل تخصصی متناسب انتخاب شود.
برای موتور، پمپ، کمپرسور و تجهیزات دارای جریان راه‌اندازی زیاد نباید تنها براساس سطح مقطع 1/5 میلی‌مترمربع تصمیم‌گیری شود.
این کابل برای حرکت دائمی، درگ‌چین، جرثقیل یا کابل‌کشی رباتیک طراحی نشده است.

جریان مجاز کابل 5×1/5

جریان مرجع کابل افشان 5×1/5 افلاک در دمای 25 درجه سانتی‌گراد 20 آمپر است.
ظرفیت واقعی کابل به عواملی مانند روش نصب، دمای محیط، طول مسیر، تعداد رشته‌های تحت بار، تعداد کابل‌های کنار یکدیگر، شرایط تهویه، نوع بار و افت ولتاژ بستگی دارد.
عبور کابل از لوله بسته، تجمع چند کابل در یک مسیر یا نصب در محیط گرم می‌تواند ظرفیت قابل استفاده آن را کاهش دهد.
در مسیرهای طولانی ممکن است کابل از نظر حرارتی برای جریان موردنظر مناسب باشد، اما افت ولتاژ استفاده از سطح مقطع بزرگ‌تر را ضروری کند.
برای موتور و تجهیزات القایی باید جریان نامی، جریان راه‌اندازی، مدت راه‌اندازی، طول مسیر و وسیله حفاظتی مدار نیز بررسی شوند.
بنابراین عدد 20 آمپر نباید به‌تنهایی مبنای انتخاب کابل، فیوز یا کلید حفاظتی قرار بگیرد.

تتنفتذدرتفاوت کابل 5×1/5 با 5×1

سطح مقطع هر هادی کابل 5×1/5 حدود 50 درصد بیشتر از کابل 5×1 است.
کابل 5×1/5 در طول و شرایط نصب یکسان مقاومت و افت ولتاژ کمتری دارد.
مدل 5×1 سبک‌تر، باریک‌تر و معمولاً اقتصادی‌تر است.
انتخاب میان این دو سایز باید براساس جریان، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.

تفاوت کابل 5×1/5 با 5×2/5

کابل 5×2/5 سطح مقطع بیشتری دارد و برای جریان‌های بالاتر یا مسیرهای طولانی‌تر قابل بررسی است.
کابل 5×1/5 سبک‌تر، باریک‌تر و انعطاف‌پذیرتر است و فضای کمتری در لوله یا داکت اشغال می‌کند.
اگر محاسبات پروژه سطح مقطع 2/5 میلی‌مترمربع را ضروری نشان دهد، استفاده از سایز 1/5 برای کاهش هزینه انتخاب ایمنی نخواهد بود.

تفاوت کابل 5×1/5 با 4×1/5

سطح مقطع هادی‌های هر دو کابل یکسان است، اما کابل 5×1/5 پنج هادی و کابل 4×1/5 چهار هادی دارد.
در مداری که به سه فاز، نول و ارت به‌صورت هم‌زمان نیاز دارد، کابل چهاررشته نمی‌تواند به‌تنهایی هر پنج مسیر را فراهم کند.
اگر مدار فقط به چهار هادی نیاز داشته باشد، استفاده از کابل پنج‌رشته ممکن است ضروری نباشد.

تفاوت کابل 5×1.5 با پنج سیم افشان 1×1.5

در کابل 5×1/5 هر پنج هادی عایق‌شده داخل یک غلاف بیرونی مشترک قرار دارند.
در استفاده از پنج سیم افشان 1×1/5، هر سیم عایق مستقل دارد اما غلاف مشترکی اطراف مجموعه وجود ندارد.
انتخاب میان کابل چندرشته و سیم‌های مجزا باید براساس نوع مسیر، لوله‌گذاری، حفاظت مکانیکی و طراحی تأسیسات انجام شود.

راهنمای انتخاب کابل افشان 5×1/5

ابتدا تعداد هادی‌های موردنیاز مدار را مشخص کنید.
بررسی کنید مدار به سه فاز، نول و ارت نیاز دارد یا ساختار اتصال متفاوتی دارد.
جریان نامی مصرف‌کننده را مشخص کنید.
طول مسیر کابل‌کشی را اندازه‌گیری کنید.
افت ولتاژ مسیر را محاسبه کنید.
روش نصب، دمای محیط و تعداد کابل‌های کنار یکدیگر را در نظر بگیرید.
تعداد رشته‌هایی را که به‌طور هم‌زمان زیر بار قرار می‌گیرند بررسی کنید.
برای موتور و تجهیزات القایی، جریان راه‌اندازی نیز محاسبه شود.
رنگ‌بندی واقعی رشته‌های کابل را پیش از نصب بررسی کنید.
وسیله حفاظتی مدار باید با ظرفیت واقعی کابل هماهنگ باشد.
عدد 20 آمپر فقط به‌عنوان جریان مرجع در نظر گرفته شود.
اگر مسیر طولانی، محیط گرم یا تجمع کابل‌ها وجود دارد، سطح مقطع بزرگ‌تر را بررسی کنید.

راهنمای نصب

پیش از نصب، برق مدار را کاملاً قطع کنید.
نبود ولتاژ را با ابزار مناسب بررسی کنید.
وظیفه هر یک از پنج هادی را براساس نقشه و رنگ‌بندی کابل مشخص کنید.
غلاف بیرونی بدون آسیب‌زدن به عایق رشته‌ها باز شود.
عایق هادی با سیم‌لخت‌کن مناسب سایز 1/5 میلی‌مترمربع برداشته شود.
هنگام لخت‌کردن، از بریده‌شدن مفتول‌های مسی جلوگیری شود.
برای ترمینال‌های پیچی از وایرشوی متناسب با سطح مقطع 1/5 میلی‌مترمربع استفاده شود.
تمام مفتول‌های مسی باید داخل وایرشو یا ترمینال قرار بگیرند.
از قلع‌اندودکردن انتهای هادی برای قرارگیری زیر ترمینال پیچی خودداری شود، مگر آنکه سازنده تجهیز این روش را تأیید کرده باشد.
کابل در ورودی تابلو یا دستگاه با گلند مناسب مهار شود.
گلند باید با قطر خارجی 9/3 تا 11/6 میلی‌متر سازگار باشد.
کشش مکانیکی کابل نباید به ترمینال‌ها منتقل شود.
از خم‌کردن شدید، پیچاندن یا کشیدن کابل با نیروی زیاد خودداری شود.
کابل با لبه‌های تیز، سطوح داغ و قطعات متحرک تماس نداشته باشد.
پس از راه‌اندازی، اتصالات از نظر شل‌شدن و گرم‌شدن غیرعادی بررسی شوند.
نصب نهایی مدارهای قدرت باید توسط فرد دارای صلاحیت انجام شود.

راهنمای خرید کابل افشان 5×1/5 افلاک

ساختار کابل باید 5×1/5 میلی‌مترمربع باشد؛ یعنی پنج هادی مستقل با سطح مقطع 1/5 میلی‌مترمربع برای هر هادی.
عایق و غلاف کابل باید یکنواخت و فاقد بریدگی، ترک، سوختگی، له‌شدگی یا تغییر شکل غیرعادی باشند.
برند، تعداد رشته، سطح مقطع و مشخصات چاپ‌شده روی کابل باید با محصول سفارش‌داده‌شده مطابقت داشته باشند.
پیش از خرید مشخص کنید قیمت مربوط به یک متر کابل است یا یک کلاف کامل.
در خرید متری، طول تحویلی و امکان مرجوع‌کردن کابل برش‌خورده را بررسی کنید.
برای انتخاب گلند، حداکثر قطر 11/6 میلی‌متر را در نظر بگیرید.

چرا خرید از الکترولوتوس؟

الکترولوتوس به‌عنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.

خرید از فروشگاه تخصصی برق به شما کمک می‌کند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بین‌راهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.

جمع‌بندی

کابل افشان 5 در 1/5 افلاک الکتریک یک کابل پنج‌رشته انعطاف‌پذیر با هادی مسی افشان کلاس 5 است. سطح مقطع هر هادی 1/5 میلی‌مترمربع بوده و هر رشته از 30 مفتول مسی با قطر 0/24 میلی‌متر تشکیل می‌شود.
وزن نامی هر متر کابل حدود 139 گرم، قطر خارجی آن بین 9/3 تا 11/6 میلی‌متر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتی‌گراد 13/3 اهم بر کیلومتر است. این محصول با کد NYMHY، ولتاژ نامی 300/500 ولت و استاندارد 60227 IEC 53 تولید می‌شود.
جریان مرجع کابل در دمای 25 درجه سانتی‌گراد 20 آمپر است، اما ظرفیت واقعی آن باید براساس روش نصب، دمای محیط، طول مسیر، افت ولتاژ و شرایط بار تعیین شود.
اگر ساختار پنج‌رشته و سطح مقطع 1/5 میلی‌مترمربع با نیاز مدار شما هماهنگ است، قیمت و موجودی کابل افشان 5 در 1/5 افلاک الکتریک را در الکترولوتوس بررسی و پیشنهادهای فروشندگان را مقایسه کنید.

پاسخ‌ به پرسش‌های متداول

هادی هر رشته از چند مفتول تشکیل شده است؟

هر هادی از 30 مفتول مسی با قطر 0/24 میلی‌متر تشکیل می‌شود.

کابل 1/5×5 چند آمپر تحمل می‌کند؟

جریان مرجع آن در دمای 25 درجه سانتی‌گراد 20 آمپر است. ظرفیت واقعی به روش نصب، دمای محیط، طول مسیر، تعداد رشته‌های تحت بار و تجمع کابل‌ها بستگی دارد.

آیا کابل 1/5×5 رشته ارت دارد؟

کابل پنج هادی مستقل دارد. برای مشخص‌کردن هادی حفاظتی باید رنگ‌بندی کابل واقعی بررسی شود. در صورت وجود رشته سبز و زرد، این رشته برای اتصال حفاظتی استفاده می‌شود.

آیا برای فضای باز مناسب است؟

برای نصب مستقیم و بدون حفاظت در معرض شرایط جوی توصیه نمی‌شود.
