کابل افشان 5 در 2/5 افلاک الکتریک

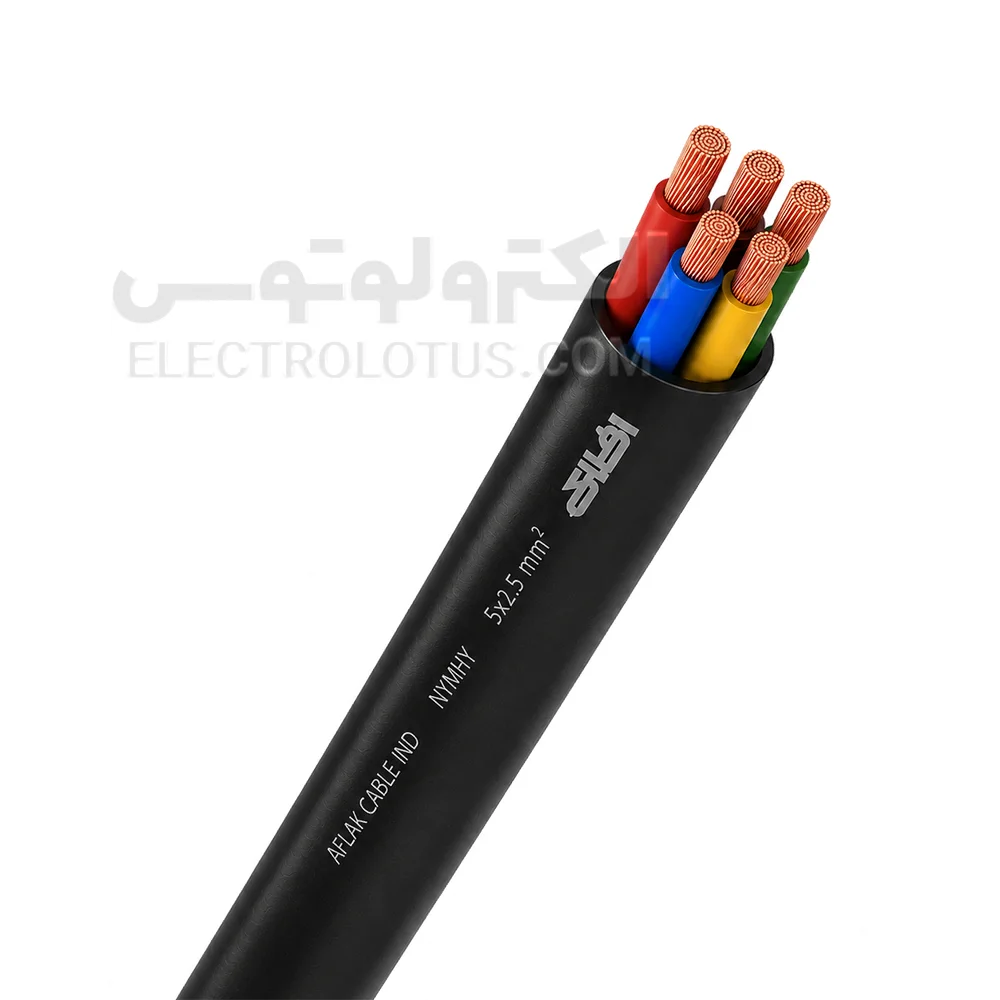

کابل افشان 5 در 2/5 افلاک الکتریک یک کابل مسی انعطافپذیر پنجرشته با ساختار 5×2/5 میلیمترمربع است. این ساختار یعنی کابل دارای پنج هادی مستقل بوده و سطح مقطع اسمی هر هادی 2/5 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. هر هادی از مجموعهای از مفتولهای مسی نازک تشکیل شده است که در کنار یکدیگر ساختاری منعطف ایجاد میکنند. این ساختار نسبت به هادیهای مفتولی خشک انعطاف بیشتری داشته و نصب کابل را در مسیرهای دارای خم، تابلوهای برق و تجهیزات الکتریکی آسانتر میکند.
پنج هادی کابل دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. کد این کابل NYMHY و ساختار کلی آن CU/PVC/PVC است.
در ساخت این خانواده از عایق PVC نوع D و غلاف PVC نوع ST5 استفاده میشود. کابل افشان 5×2/5 دارای ولتاژ نامی 450/750 ولت بوده و در خانواده کابلهای 60227 IEC 53 قرار میگیرد.
ضخامت اسمی عایق هر رشته 0/8 میلیمتر و ضخامت اسمی غلاف بیرونی 1/2 میلیمتر است. قطر خارجی کابل در محدوده تقریبی 11/2 تا 13/9 میلیمتر قرار دارد.
وجود پنج هادی مستقل باعث شده کابل 5×2/5 برای مدارهایی که به پنج مسیر رسانای جداگانه نیاز دارند، بهویژه برخی سیستمهای سهفاز دارای نول و هادی حفاظتی، قابل بررسی باشد. نحوه استفاده از هر رشته باید براساس طراحی مدار و رنگبندی واقعی کابل مشخص شود.
ویژگیهای کابل افشان 5 در 2/5 افلاک
- پنج هادی مستقل: این کابل دارای پنج هادی مستقل است که سطح مقطع هر یک 2/5 میلیمترمربع است. وجود پنج هادی امکان استفاده از کابل را در مدارهایی فراهم میکند که به پنج مسیر الکتریکی مجزا نیاز دارند.
- هادی مسی افشان کلاس 5: هادیهای کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. استفاده از تعداد زیادی مفتول مسی نازک باعث افزایش انعطاف کابل و سهولت بیشتر هنگام نصب میشود.
- سطح مقطع 2/5 میلیمترمربع: سطح مقطع هر هادی 2/5 میلیمترمربع است. این سایز نسبت به کابلهای پنجرشته 1 و 1/5 میلیمترمربعی مقاومت الکتریکی کمتری داشته و برای مدارهایی با جریان یا طول مسیر بیشتر قابل بررسی است.
- مقاومت هادی 7/98 اهم بر کیلومتر: حداکثر مقاومت الکتریکی هادی مسی کلاس 5 با سطح مقطع 2/5 میلیمترمربع در دمای 20 درجه سانتیگراد 7/98 اهم بر کیلومتر است.
- با افزایش طول کابل، افت ولتاژ مسیر نیز افزایش پیدا میکند و باید هنگام انتخاب کابل در مسیرهای طولانی محاسبه شود.
- عایق PVC نوع D: هر یک از پنج هادی دارای عایق PVC مستقل نوع D است. ضخامت اسمی عایق این سایز 0/8 میلیمتر است.
- غلاف PVC نوع ST5: مجموعه پنج رشته توسط یک غلاف بیرونی PVC نوع ST5 پوشانده میشود. ضخامت اسمی غلاف 1/2 میلیمتر است.
- قطر خارجی 11/2 تا 13/9 میلیمتر: محدوده قطر خارجی این ساختار حدود 11/2 تا 13/9 میلیمتر است. قطر کابل هنگام انتخاب گلند، بست، لوله برق، داکت و ورودی تجهیزات اهمیت دارد.
- وزن حدود 250 گرم در متر: وزن هر متر کابل در حدود 250 گرم است. بنابراین یک کلاف 100 متری بدون احتساب بستهبندی تقریباً 25 کیلوگرم وزن خواهد داشت.
کاربردهای کابل افشان 5×2/5 افلاک
- کابل افشان 5×2/5 برای مدارهای پنجرشتهای، تابلوهای برق، تجهیزات الکتریکی، برخی ماشینآلات، تجهیزات سهفاز کممصرف و مسیرهایی که به پنج هادی انعطافپذیر نیاز دارند قابل استفاده است.
- یکی از کاربردهای متداول ساختار پنجرشته در شبکههای سهفاز، استفاده از سه رشته برای فازهای L1، L2 و L3، یک رشته برای نول و یک رشته برای هادی حفاظتی است.
- با این حال نحوه استفاده از هادیها باید براساس طراحی مدار و رنگبندی واقعی کابل مشخص شود و نباید تنها از روی تعداد رشته درباره نوع اتصال تصمیمگیری کرد.
- سطح مقطع 2/5 میلیمترمربع باعث میشود این کابل نسبت به مدلهای 5×1 و 5×1/5 برای مصرفکنندههایی با جریان بیشتر یا مسیرهای طولانیتر گزینه مناسبتری باشد، مشروط بر اینکه محاسبات مدار استفاده از این سطح مقطع را تأیید کند.
موارد استفاده نامناسب
- کابل افشان 5×2/5 برای مدارهایی که محاسبات جریان یا افت ولتاژ به سطح مقطع بالاتر نیاز دارند مناسب نیست.
- برای موتور، پمپ، کمپرسور و سایر تجهیزات دارای جریان راهاندازی نباید تنها براساس سطح مقطع 2/5 میلیمترمربع تصمیمگیری شود.
- این خانواده کابل برای دفن مستقیم و بدون حفاظت در خاک طراحی نشده است.
- برای نصب در محیطهای دارای ضربه و تنش مکانیکی شدید باید کابل و حفاظت مکانیکی متناسب با شرایط پروژه انتخاب شود.
- استفاده مستقیم و بدون حفاظت در محیطی که کابل دائماً در معرض عوامل جوی شدید قرار دارد نیز باید براساس الزامات پروژه بررسی شود.
جریان کابل افشان 5×2/5
ظرفیت واقعی عبور جریان کابل 5×2/5 به روش نصب، دمای محیط، تعداد هادیهای باردار، تجمع کابلها، شرایط تهویه و طول مسیر بستگی دارد.
در یک کابل پنجرشته ممکن است همه هادیها همزمان تحت بار یکسان قرار نداشته باشند؛ بنابراین اعلام یک عدد ثابت بهعنوان ظرفیت قطعی کابل برای تمام کاربردها دقیق نیست.
همچنین در مسیرهای طولانی ممکن است محدودیت افت ولتاژ پیش از محدودیت حرارتی کابل تعیینکننده باشد.
برای انتخاب وسیله حفاظتی مدار، ظرفیت واقعی کابل در شرایط نصب پروژه باید محاسبه شود.
تفاوت کابل افشان 5×2/5 با 5×1/5
هر دو کابل پنجرشته هستند، اما سطح مقطع هر هادی در کابل 5×2/5 برابر 2/5 میلیمترمربع و در کابل 5×1/5 برابر 1/5 میلیمترمربع است.
کابل 5×2/5 مقاومت الکتریکی کمتری داشته و در طول و جریان یکسان افت ولتاژ کمتری ایجاد میکند.
در مقابل کابل 5×1/5 سبکتر، باریکتر و معمولاً اقتصادیتر است.
اگر جریان مصرفی یا طول مسیر استفاده از سطح مقطع 2/5 میلیمترمربع را ضروری کند، استفاده از 5×1/5 صرفاً برای کاهش هزینه مناسب نیست.
تفاوت کابل افشان 5×2/5 با 5×4
کابل 5×4 دارای سطح مقطع بیشتری برای هر هادی است.
افزایش سطح مقطع از 2/5 به 4 میلیمترمربع باعث کاهش مقاومت هادی و افت ولتاژ در طول و جریان مشابه میشود.
کابل 5×2/5 در مقابل باریکتر، سبکتر و اقتصادیتر است.
اگر محاسبات جریان و افت ولتاژ با 2/5 میلیمترمربع تأمین شود، استفاده از سایز 4 میلیمترمربع الزاماً ضروری نیست.
تفاوت کابل افشان 5×2/5 با 4×2/5
هر دو کابل از هادیهایی با سطح مقطع 2/5 میلیمترمربع استفاده میکنند، اما تعداد هادی متفاوت است.
کابل 5×2/5 پنج هادی مستقل دارد و کابل 4×2/5 دارای چهار هادی است.
در مداری که به سه فاز، نول و هادی حفاظتی مجزا نیاز دارد، ساختار پنجرشته میتواند از نظر تعداد هادی مناسب باشد.
اگر مدار فقط به چهار هادی نیاز داشته باشد، استفاده از کابل پنجرشته باید از نظر فنی و اقتصادی بررسی شود.
تفاوت کابل افشان 5×2/5 با پنج سیم افشان 1×2/5
در کابل افشان 5×2/5 هر پنج هادی عایقشده داخل یک غلاف بیرونی مشترک قرار گرفتهاند.
در استفاده از پنج سیم افشان 1×2/5، هر سیم عایق مستقل دارد اما مجموعه سیمها فاقد غلاف مشترک است.
کابل پنجرشته در بسیاری از مسیرها اجرای منظمتر و حفاظت یکپارچهتری از مجموعه هادیها فراهم میکند.
انتخاب بین کابل چندرشته و سیمهای مجزا باید براساس نوع مسیر، لوله یا داکت، استاندارد اجرا و طراحی تأسیسات انجام شود.
راهنمای انتخاب کابل افشان 5×2/5
- ابتدا مشخص کنید مدار واقعاً به پنج هادی نیاز دارد.
- جریان مصرفی تجهیزات را بررسی کنید.
- طول مسیر کابل را اندازهگیری کنید.
- افت ولتاژ مدار محاسبه شود.
- تعداد هادیهای باردار مشخص شود.
- روش نصب کابل بررسی شود.
- دمای محیط در محاسبات در نظر گرفته شود.
- تعداد کابلهای مجاور و وضعیت تهویه بررسی شود.
- برای تجهیزات دارای جریان راهاندازی، جریان لحظه شروع کار نیز محاسبه شود.
- اگر کابل برای مدار سهفاز استفاده میشود، نیاز به نول و هادی حفاظتی مشخص شود.
- وسیله حفاظتی مدار با ظرفیت واقعی کابل هماهنگ باشد.
راهنمای نصب
- پیش از نصب برق مدار را کاملاً قطع کنید.
- نبود ولتاژ با ابزار اندازهگیری مناسب بررسی شود.
- وظیفه هر یک از پنج رشته قبل از اتصال مشخص شود.
- رنگبندی واقعی کابل کنترل شود.
- غلاف بیرونی کابل بدون آسیبزدن به عایق رشتهها برداشته شود.
- عایق هادی با سیملختکن متناسب با سطح مقطع 2/5 میلیمترمربع باز شود.
- هنگام لختکردن از بریدن یا زخمیشدن مفتولهای مسی جلوگیری شود.
- برای اتصال هادی افشان در ترمینالهای پیچی از وایرشوی مناسب 2/5 میلیمترمربع استفاده شود.
- تمام مفتولهای مسی داخل وایرشو یا ترمینال قرار گیرند.
- در ورودی تابلو یا دستگاه از گلند متناسب با قطر واقعی کابل استفاده شود.
- کابل بهدرستی مهار شود تا کشش مکانیکی به محل اتصال منتقل نشود.
- از تماس مستقیم کابل با لبههای تیز یا سطوح داغ جلوگیری شود.
- پس از راهاندازی، اتصالات از نظر شلشدن یا افزایش دمای غیرعادی بررسی شوند.
راهنمای خرید کابل افشان 5×2/5 افلاک
- ساختار محصول باید 5×2/5 میلیمترمربع باشد؛ یعنی پنج هادی مستقل با سطح مقطع 2/5 میلیمترمربع برای هر هادی.
- عایق و غلاف کابل باید یکنواخت و فاقد بریدگی، ترک، لهشدگی یا آسیب ظاهری باشند.
- برند، تعداد رشته، سطح مقطع و کد چاپشده روی کابل با محصول سفارشدادهشده مطابقت داشته باشند.
- پیش از خرید مشخص کنید قیمت مربوط به یک متر کابل است یا یک حلقه یا کلاف کامل.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 5 در 2/5 افلاک الکتریک یک کابل پنجرشته انعطافپذیر با هادی مسی آنیلشده کلاس 5 است. سطح مقطع هر یک از پنج هادی 2/5 میلیمترمربع است و کابل با ساختار CU/PVC/PVC تولید میشود.
کد این محصول NYMHY است. عایق هادیها از PVC نوع D و غلاف بیرونی از PVC نوع ST5 ساخته میشود. ضخامت اسمی عایق 0/8 میلیمتر و ضخامت غلاف 1/2 میلیمتر است.
قطر خارجی کابل در محدوده تقریبی 11/2 تا 13/9 میلیمتر، وزن هر متر حدود 250 گرم و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 7/98 اهم بر کیلومتر است. ولتاژ نامی کابل 450/750 ولت است.
اگر کابل 5×2/ب5 از نظر تعداد هادی، جریان مصرفی، طول مسیر و شرایط نصب با پروژه شما هماهنگ است، قیمت و موجودی کابل افشان 5 در 2/5 افلاک الکتریک را بررسی کنید، پیشنهادهای موجود را مقایسه کنید و گزینه مناسب را برای خرید انتخاب کنید.
