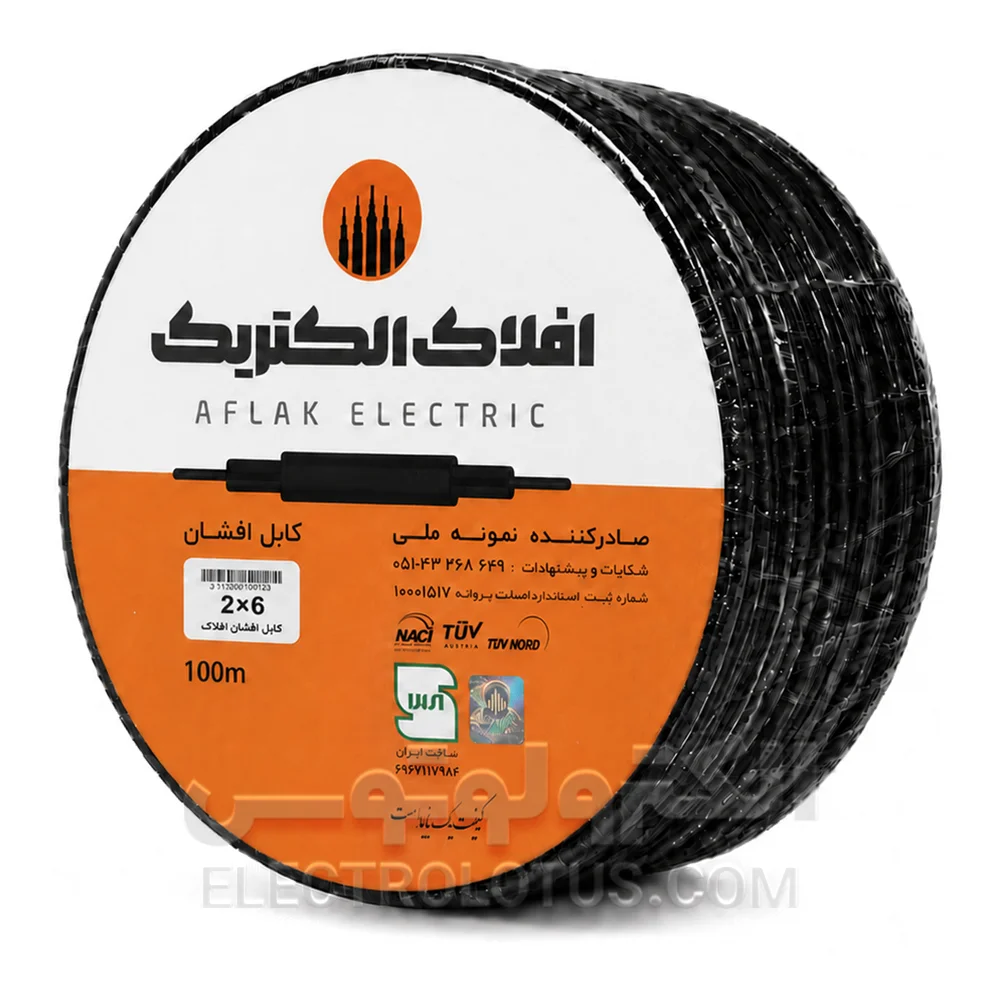

معرفی کابل افشان 2 در 6 افلاک الکتریک
کابل افشان 2 در 6 افلاک الکتریک یک کابل دورشته انعطافپذیر با ساختار فنی 2×6 میلیمترمربع است. عدد 2 نشاندهنده تعداد هادیهای مستقل کابل و عدد 6 بیانگر سطح مقطع اسمی هر هادی بر حسب میلیمترمربع است.

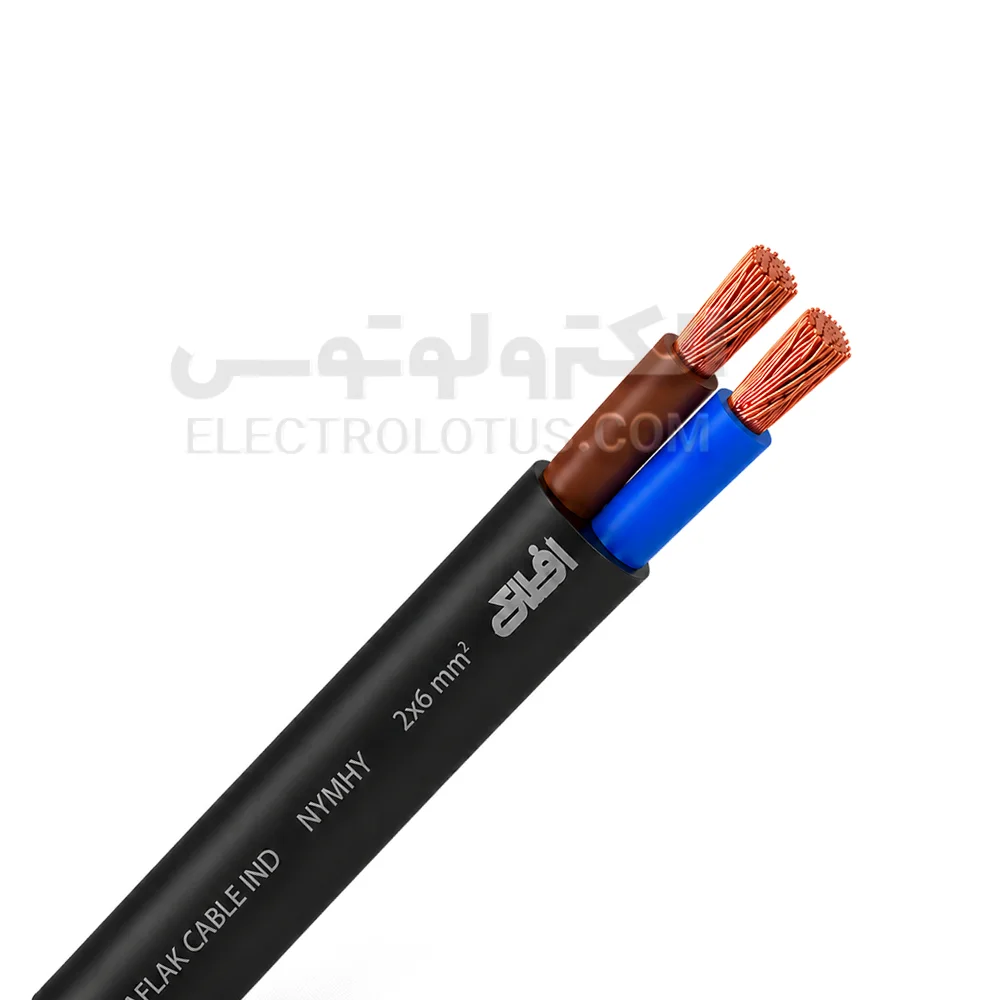

این محصول دارای دو هادی مسی آنیلشده افشان کلاس 5 است. هر هادی با عایق PVC پوشانده میشود و دو رشته عایقشده درون یک غلاف بیرونی مشترک PVC قرار میگیرند. این ساختار کابل را از سیم نایلون تخت و سیم افشان تکرشته متمایز میکند.
طبق جدول فنی افلاک، هادی هر رشته کابل 2×6 از 83 مفتول مسی با قطر اسمی 0/29 میلیمتر تشکیل شده است. ضخامت اسمی عایق هر رشته 0/85 میلیمتر، ضخامت اسمی غلاف بیرونی 1/3 میلیمتر و قطر خارجی تقریبی کابل 12 میلیمتر است. وزن نامی محصول نیز 247 کیلوگرم در کیلومتر ثبت شده است. وزن 247 کیلوگرم در کیلومتر معادل حدود 247 گرم در هر متر است. بنابراین وزن تقریبی 100 متر کابل، بدون محاسبه لفاف و بستهبندی، حدود 24/7 کیلوگرم خواهد بود.
حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 3/30 اهم بر کیلومتر است. مقاومت کمتر مدل 2×6 نسبت به سایز 2×4 باعث میشود در طول و شرایط نصب یکسان، افت ولتاژ و اتلاف توان کمتری ایجاد کند.
این محصول در خانواده کابلهای افشان NYMHY قرار میگیرد. کابلهای این خانواده از هادی مسی افشان کلاس 5، عایق PVC و غلاف بیرونی PVC تشکیل میشوند و با ولتاژ نامی 450/750 ولت عرضه میشوند.
کابل افشان 2×6 فقط دو هادی دارد و فاقد رشته ارت مستقل است. بنابراین برای دستگاه یا مداری که به اتصال زمین نیاز دارد، کابل سهرشته مناسب مانند 3×6 انتخاب شود.
ویژگیهای کابل افشان 2 در 6 افلاک الکتریک
- دو هادی مستقل 6 میلیمترمربعی: کابل دارای دو مسیر الکتریکی مستقل است و سطح مقطع هر هادی 6 میلیمترمربع است. سطح مقطع دو رشته برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: هر هادی از 83 مفتول مسی با قطر اسمی 0/29 میلیمتر تشکیل میشود. ساختار چندمفتولی باعث میشود کابل نسبت به هادی مفتولی یا نیمهافشان همسطحمقطع انعطاف بیشتری داشته باشد. عدد 5 در عبارت کلاس هادی 5 به معنی پنجرشتهبودن کابل، کیفیت درجه پنج یا میزان خلوص مس نیست. این عدد فقط نوع ساختار و انعطافپذیری هادی را مشخص میکند.
- عایق مستقل هر هادی: هر هادی با عایق PVC پوشانده میشود. عایق داخلی دو مسیر الکتریکی را از یکدیگر جدا میکند و مانع تماس مستقیم هادیها میشود. ضخامت اسمی عایق این سایز 0/85 میلیمتر است.
- غلاف بیرونی مشترک: دو رشته عایقشده داخل یک غلاف PVC مشترک قرار میگیرند. ضخامت اسمی غلاف بیرونی 1/3 میلیمتر است. غلاف مشترک نسبت به سیم نایلون بدون غلاف، حفاظت بیشتری در برابر تماس، سایش معمول و آسیبهای سبک ایجاد میکند. بااینحال، این کابل برای دفن مستقیم، غوطهوری در آب یا نصب بدون حفاظت در فضای باز طراحی نشده است.
- کد فنی NYMHY: کد NYMHY برای کابل انعطافپذیر دارای هادی مسی، عایق PVC و غلاف PVC استفاده میشود.
- قطر خارجی تقریبی 12 میلیمتر: قطر خارجی تقریبی این مدل 12 میلیمتر است. برای انتخاب گلند، بست، ورودی دستگاه، داکت یا فضای عبور باید نمونه واقعی و اطلاعات چاپشده روی کلاف نیز بررسی شوند.
- وزن نامی 247 گرم در متر: وزن هر متر کابل حدود 247 گرم است. وزن تقریبی 100 متر کابل بدون بستهبندی حدود 24/7 کیلوگرم خواهد بود. اختلاف جزئی ناشی از تلرانس تولید یا بستهبندی طبیعی است، اما اختلاف محسوس باید از نظر متراژ، سطح مقطع، ساختار هادی و اصالت کالا بررسی شود.
- مقاومت هادی 3/30 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 3/30 اهم بر کیلومتر است. مقاومت هادی با افزایش دمای کار بیشتر میشود.
- ولتاژ نامی 450/750 ولت: کابل NYMHY این خانواده با ولتاژ نامی 450/750 ولت شناخته میشود. ولتاژ نامی بهتنهایی مناسببودن کابل برای یک دستگاه را مشخص نمیکند و جریان، طول مسیر و روش نصب نیز باید بررسی شوند.
- فاقد رشته ارت مستقل: این کابل فقط دو هادی دارد. برای تجهیزات دارای بدنه فلزی یا مدارهایی که هادی حفاظتی در آنها الزامی است، کابل سهرشته انتخاب شود.
- انعطاف مناسب برای سطح مقطع 6: ساختار کلاس 5 باعث میشود شکلدهی کابل نسبت به مدل مفتولی همسایز آسانتر باشد. بااینحال کابل 2×6 نسبت به سایزهای 2×2/5 و 2×4 سنگینتر و قطورتر است و نباید با شعاع بسیار کم خم شود.
نکته مهم درباره جریان مجاز
برای هادی مسی 6 میلیمترمربع، عدد حدود 46 آمپر برای جریان کابل درج شده است؛ اما این عدد ظرفیت قطعی کابل افشان 2×6 در تمام شرایط نیست. مقدار واقعی جریان قابل استفاده ممکن است کمتر یا بیشتر از یک عدد مرجع عمومی باشد و باید بر اساس استاندارد طراحی و شرایط واقعی نصب تعیین شود.
جریان قابل استفاده واقعی به عوامل زیر بستگی دارد:
- طول کابل
- افت ولتاژ مجاز
- دمای محیط
- روش نصب کابل
- قرارگرفتن کابل داخل لوله یا داکت
- تعداد کابلهای کنار یکدیگر
- جمعشدن کابل به شکل حلقه
- نوع و توان مصرفکننده
- جریان راهاندازی موتور یا دستگاه
- شرایط تهویه مسیر
- کیفیت دوشاخه، پریز، کلید و ترمینال
- نوع و ظرفیت وسیله حفاظتی
کابل رابط طولانی نسبت به کابل کوتاه افت ولتاژ بیشتری ایجاد میکند. همچنین کابل جمعشده به شکل حلقه، حرارت را دشوارتر دفع میکند. به همین دلیل انتخاب کابل و کلید حفاظتی نباید فقط بر اساس عدد 46 آمپر انجام شود.
کاربردهای کابل افشان 2 در 6 افلاک الکتریک
- اتصال بعضی تجهیزات تکفاز با جریان محاسبهشده
- تغذیه برخی تجهیزات دوعایقه فاقد نیاز به ارت
- ساخت کابل رابط اختصاصی با طول مشخص
- اتصال بعضی تجهیزات کارگاهی
- کابلکشی داخل برخی تجهیزات برقی
- اتصالات داخل محیطهای خشک و محافظتشده
- عبور از داکت یا کانال دارای ظرفیت کافی
- جایگزینی کابل NYMHY همسایز در تجهیزات موجود
- تغذیه برخی تجهیزات الکترومکانیکی
- اتصال بعضی دستگاههای تکفاز پس از بررسی جریان
- اتصال برخی منابع تغذیه و تجهیزات صنعتی سبک
- استفاده در مدارهایی که دو هادی فاز و نول نیاز دارند
استفاده برای پمپ، موتور، کمپرسور، ابزار برقی، دستگاه جوش، تجهیزات گرمایشی یا برق ورودی فقط زمانی صحیح است که جریان نامی، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب و نیاز به ارت بررسی شده باشند.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- مدار سهسیمه شامل فاز، نول و ارت
- ورودی اصلی ساختمان بدون طراحی فنی
- تابلو برق بدون محاسبه سطح مقطع
- بخاری یا هیتر بدون بررسی توان
- آبگرمکن، اجاق یا فر برقی بدون محاسبه
- پمپ یا موتور بدون بررسی جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی
- کولر گازی بدون محاسبه فنی
- چندراهی عمومی با بار نامشخص
- رابط بسیار بلند بدون محاسبه افت ولتاژ
- دفن مستقیم در خاک
- تماس دائمی یا غوطهوری در آب
- نصب آزاد و بدون حفاظت در فضای باز
- تابش مداوم نور خورشید
- محیط دارای مواد خورنده
- مسیر دارای لهشدگی، کشش یا سایش شدید
- زنجیر کابل و حرکت صنعتی پیوسته
- استفاده از کابل دارای عایق یا غلاف آسیبدیده
مزایای کابل افشان 2 در 6 افلاک الکتریک
- سطح مقطع مناسب برای بعضی مدارهای نسبتاً پرجریان: مدل 2×6 نسبت به سایزهای 2×2/5 و 2×4 سطح مقطع بیشتری دارد و در طول و شرایط نصب یکسان، مقاومت و افت ولتاژ کمتری ایجاد میکند.
- انعطافپذیری مناسب: هادی کلاس 5 باعث میشود کابل نسبت به مدل مفتولی همسایز راحتتر خم شود و اتصال آن به بعضی تجهیزات سادهتر باشد.
- وجود غلاف بیرونی مشترک: غلاف PVC از عایق هادیهای داخلی در برابر تماس و سایش معمول حفاظت میکند و هر دو رشته را داخل یک بدنه واحد نگه میدارد.
- دو مسیر الکتریکی در یک کابل: دو هادی میتوانند برای فاز و نول یا دو قطب مستقل مدار استفاده شوند؛ مشروط بر اینکه مدار به رشته ارت نیاز نداشته باشد.
- قابلیت عرضه متری یا کلافی: بسته به پیشنهاد فروشنده، امکان تهیه مقدار محدود یا کلاف کامل وجود دارد.
- افت ولتاژ کمتر نسبت به سایز 4: مقاومت هادی 6 میلیمترمربع کمتر از هادی 4 میلیمترمربع است و در طول یکسان افت ولتاژ کمتری ایجاد میکند.
تفاوت کابل افشان 2×6 با کابل افشان 2×4
سطح مقطع هر هادی در مدل 6 حدود 50 درصد بیشتر از مدل 4 است. در طول و شرایط نصب یکسان، کابل 2×6 مقاومت و افت ولتاژ کمتری ایجاد میکند.
وزن کابل 2×4 حدود 182 گرم در متر است، درحالیکه کابل 2×6 حدود 247 گرم در متر وزن دارد. مقاومت هادی مدل 2×4 برابر 4/95 اهم بر کیلومتر و مقاومت مدل 2×6 برابر 3/30 اهم بر کیلومتر است.
اگر محاسبات سایز 4 را کافی نشان دهند، انتخاب مدل 6 میتواند هزینه، وزن و فضای نصب را بدون ضرورت افزایش دهد. اگر مدار به سایز 6 نیاز داشته باشد، کابل 2×4 جایگزین مناسبی نیست.
تفاوت کابل افشان 2×6 با کابل افشان 2×10
کابل 2×10 سطح مقطع بیشتری دارد و در طول یکسان مقاومت و افت ولتاژ کمتری ایجاد میکند. در مقابل، کابل 2×10 قطورتر، سنگینتر و گرانتر است.
انتخاب میان سایزهای 6 و 10 باید بر اساس جریان بار، طول مسیر، افت ولتاژ، روش نصب، جریان اتصال کوتاه و وسیله حفاظتی انجام شود.
تفاوت کابل افشان 2×6 با کابل افشان 3×6
کابل 2×6 فقط دو هادی دارد و فاقد رشته ارت مستقل است. کابل 3×6 دارای سه هادی است و میتواند برای فاز، نول و ارت استفاده شود.
برای دستگاهی که اتصال زمین آن الزامی است، کابل 3×6 انتخاب مناسبتری خواهد بود.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- جریان نامی و حداکثر جریان مصرفکننده را بررسی کنید.
- جریان راهاندازی دستگاه را در نظر بگیرید.
- طول کابل و افت ولتاژ مسیر را محاسبه کنید.
- نیاز یا عدم نیاز دستگاه به ارت را مشخص کنید.
- ظرفیت وسیله حفاظتی با کابل هماهنگ شود.
- کابل در محیط خشک و محافظتشده نصب شود.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- ظرفیت داکت، گلند یا ورودی برای قطر تقریبی 12 میلیمتر بررسی شود.
- شعاع خم مناسب رعایت شود.
- کابل با کشش بیش از حد وارد مسیر نشود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- هنگام برداشتن غلاف، عایق رشتههای داخلی آسیب نبیند.
- عایق هر هادی با سیملختکن مناسب سایز 6 برداشته شود.
- مفتولهای مسی قطع یا ضعیف نشوند.
- برای ترمینال پیچی از وایرشو یا کابلشوی مناسب سایز 6 استفاده شود.
- تمام مفتولها داخل وایرشو، کابلشو یا ترمینال قرار گیرند.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- ترمینال باید ظرفیت پذیرش هادی 6 میلیمترمربع را داشته باشد.
- کابل در ورودی دستگاه با مهارکننده کشش ثابت شود.
- وزن یا کشش کابل مستقیماً به ترمینال منتقل نشود.
- کابل زیر پایه، پیچ یا لبه بدنه له نشود.
- کابل رابط هنگام باردهی طولانی بهصورت حلقه بسته باقی نماند.
- پیش از راهاندازی، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از روشنکردن دستگاه، کابل و محل اتصال از نظر گرمشدن غیرعادی کنترل شوند.
راهنمای خرید
- ساختار کابل را بررسی کنید:
محصول باید دارای دو هادی مستقل باشد و سطح مقطع هر هادی 6 میلیمترمربع باشد. ساختار صحیح آن 2×6 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYZ، NYLHY و NYAF مربوط به محصولات دیگری هستند.
- ساختار هادی را بررسی کنید:
ساختار ثبتشده در جدول افلاک برای هر هادی 83×0/29 میلیمتر است.
- وزن را بررسی کنید:
وزن نامی هر متر حدود 247 گرم و وزن تقریبی 100 متر بدون بستهبندی حدود 24/7 کیلوگرم است.
- قطر خارجی را کنترل کنید:
قطر خارجی تقریبی کابل 12 میلیمتر است. اگر انتخاب گلند یا ورودی دستگاه به قطر دقیق وابسته است، قطر کلاف موجود اندازهگیری شود.
- چاپ روی کابل را بررسی کنید:
نام افلاک، ساختار 2×6، ولتاژ نامی، استاندارد و اطلاعات تولید باید واضح و با سفارش هماهنگ باشند.
- تعداد رشتهها را بررسی کنید:
این کابل رشته ارت ندارد. برای وسیله یا مداری که به اتصال زمین نیاز دارد، کابل سهرشته انتخاب شود.
- سلامت غلاف را کنترل کنید:
غلاف نباید ترکخورده، بریده، سوخته، لهشده، چسبناک یا بیش از حد خشک باشد.
- واحد فروش را بررسی کنید:
قیمت میتواند برای یک متر یا کلاف کامل ثبت شده باشد. واحد فروش کنار هر پیشنهاد فروشنده مشخص است.
- جریان را فقط از روی سطح مقطع تعیین نکنید:
عدد مرجع حدود 46 آمپر برای تمام شرایط نصب معتبر نیست. طول کابل، دمای محیط، روش نصب، تجمع کابلها، نوع مصرفکننده و افت ولتاژ باید بررسی شوند.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 6 افلاک الکتریک یک کابل دورشته انعطافپذیر با هادی مسی افشان کلاس 5، عایق PVC و غلاف بیرونی PVC است. ساختار فنی محصول 2×6 میلیمترمربع و کد آن NYMHY است.
طبق کاتالوگ افلاک، هر هادی از 83 مفتول 0/29 میلیمتری تشکیل میشود. ضخامت اسمی عایق هر رشته 0/85 میلیمتر، ضخامت غلاف 1/3 میلیمتر، قطر خارجی تقریبی 12 میلیمتر، وزن هر متر 247 گرم و حداکثر مقاومت هادی 3/30 اهم بر کیلومتر است.
عدد حدود 46 آمپر فقط یک جریان مرجع عمومی برای هادی 6 میلیمترمربع است. ظرفیت واقعی کابل به طول مسیر، روش نصب، دمای محیط، افت ولتاژ، تجمع کابلها و نوع مصرفکننده بستگی دارد.
این کابل فاقد رشته ارت مستقل است و برای دستگاههایی که به اتصال زمین نیاز دارند باید کابل سهرشته مناسب انتخاب شود.
