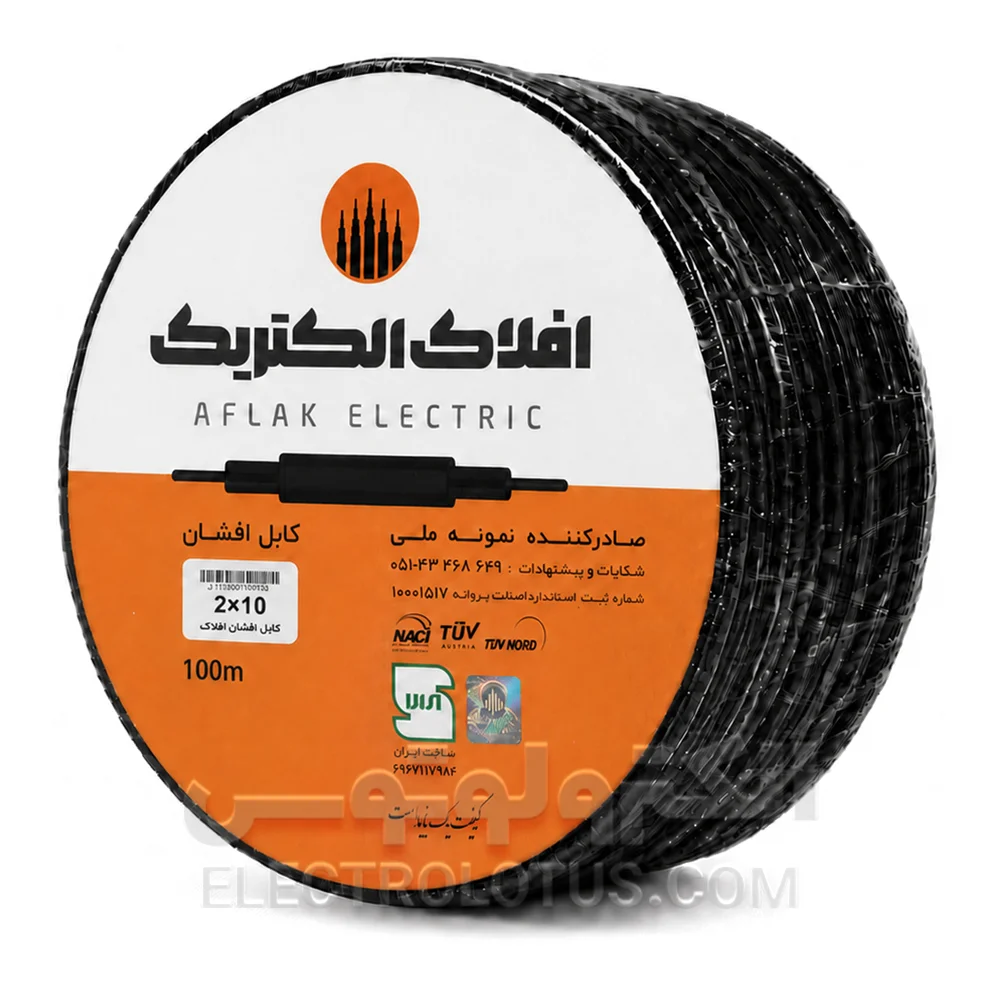

معرفی کابل افشان 2 در 10 افلاک الکتریک
کابل افشان 2 در 10 افلاک الکتریک یک کابل دورشته انعطافپذیر با ساختار فنی 2×10 میلیمترمربع است. عدد 2 نشاندهنده وجود دو هادی مستقل و عدد 10 بیانگر سطح مقطع اسمی هر هادی بر حسب میلیمترمربع است.

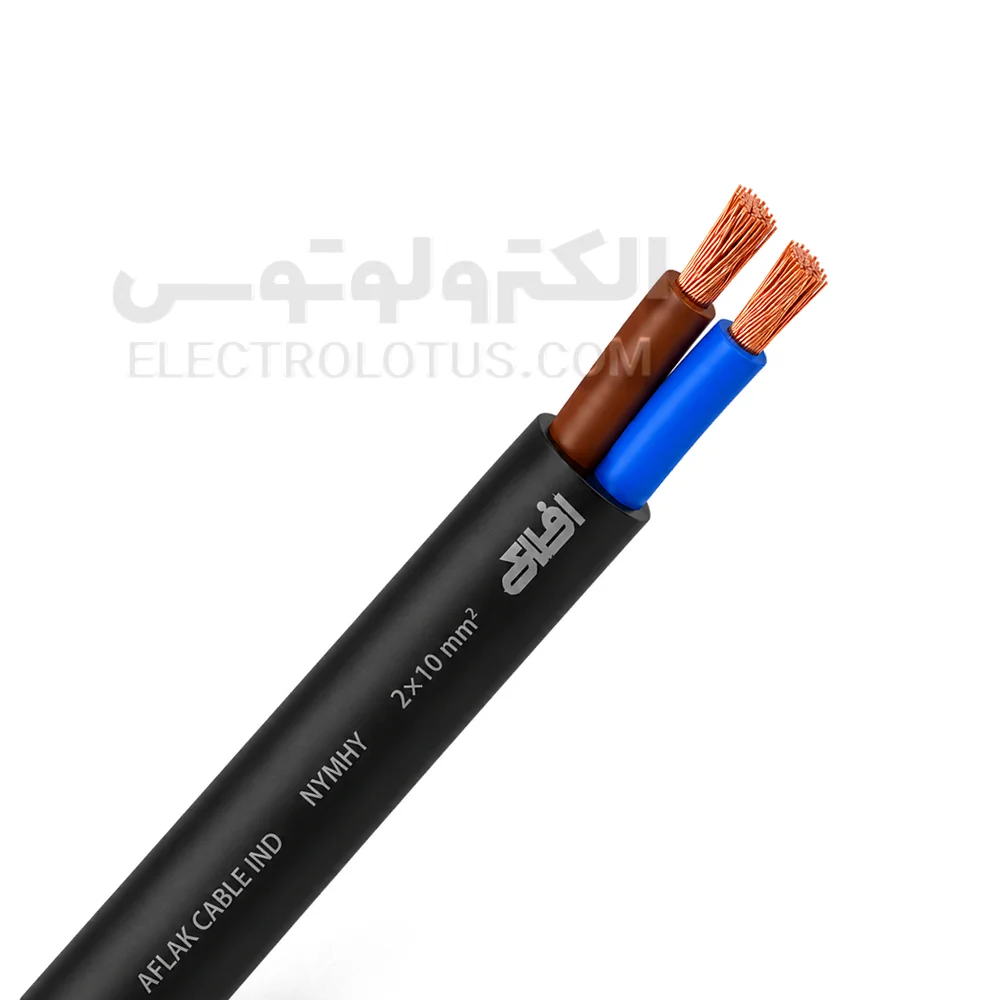

هر هادی از مجموعهای از مفتولهای مسی آنیلشده تشکیل شده و در گروه هادیهای انعطافپذیر کلاس 5 قرار میگیرد. هر رشته دارای عایق PVC مستقل است و هر دو رشته عایقشده داخل یک غلاف بیرونی مشترک PVC قرار دارند.
طبق جدول فنی افلاک، هادی هر رشته کابل 2×10 از 80 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ضخامت اسمی عایق هر رشته 1 میلیمتر، ضخامت اسمی غلاف بیرونی 1/3 میلیمتر و قطر خارجی تقریبی کابل 14/8 میلیمتر است. وزن نامی کابل 385 کیلوگرم در کیلومتر است که با حدود 385 گرم در هر متر برابری میکند. بر این اساس، وزن 100 متر کابل بدون محاسبه لفاف، قرقره یا بستهبندی حدود 38/5 کیلوگرم خواهد بود.
حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است. این مقدار نسبت به کابل 2×6 کمتر است؛ بنابراین در طول و شرایط نصب یکسان، کابل 2×10 افت ولتاژ و اتلاف توان کمتری ایجاد میکند.
این محصول در خانواده کابلهای افشان با ساختار CU/PVC/PVC قرار میگیرد. افلاک برای خانواده کابل افشان، هادی مسی آنیلشده کلاس 5، عایق PVC نوع D، غلاف PVC نوع ST5 و استانداردهای ISIRI (607)53 و ISIRI (607)71C را اعلام کرده است. کد شناختهشده این ساختار NYMHY است.
کابل افشان 2×10 فقط دو هادی دارد و فاقد رشته ارت مستقل است. برای دستگاه یا مداری که به هادی حفاظتی نیاز دارد، باید کابل سهرشته مناسب مانند 3×10 یا مسیر حفاظتی تأییدشده دیگری در نظر گرفته شود.
ویژگیهای کابل افشان 2 در 10 افلاک الکتریک
- دو هادی مستقل 10 میلیمترمربعی: کابل دارای دو مسیر رسانای مستقل است و سطح مقطع هر هادی 10 میلیمترمربع است. سطح مقطع دو رشته برای محاسبه ظرفیت یک هادی با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: هر هادی از 80 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل میشود. ساختار چندمفتولی نسبت به هادی مفتولی یا نیمهافشان همسطحمقطع، انعطاف بیشتری ایجاد میکند. عدد 5 در عبارت کلاس هادی 5 به معنی پنجرشتهبودن کابل، کیفیت درجه پنج یا درصد خلوص مس نیست. این عدد فقط نوع ساختار و میزان انعطاف هادی را مشخص میکند.
- عایق مستقل هر رشته: هر یک از دو هادی دارای عایق مستقل PVC است. ضخامت اسمی عایق این سایز 1 میلیمتر است.
- غلاف بیرونی مشترک: دو رشته عایقشده داخل یک غلاف مشترک PVC قرار دارند. ضخامت اسمی غلاف بیرونی 1/3 میلیمتر است. وجود غلاف مشترک نسبت به سیم نایلون بدون غلاف، حفاظت بیشتری در برابر تماس و سایش معمول ایجاد میکند. این غلاف به معنی مناسببودن کابل برای دفن مستقیم، غوطهوری در آب یا نصب آزاد و بدون حفاظت در فضای باز نیست.
- کد فنی NYMHY: کد NYMHY برای کابل انعطافپذیر دارای هادی مسی، عایق PVC و غلاف PVC استفاده میشود.
- قطر خارجی تقریبی 14/8 میلیمتر: قطر خارجی ثبتشده در جدول افلاک حدود 14/8 میلیمتر است. برای انتخاب گلند، ورودی دستگاه، بست، داکت یا مسیر عبور باید قطر محصول واقعی نیز کنترل شود.
- وزن نامی 385 گرم در متر: وزن تقریبی 100 متر کابل بدون بستهبندی حدود 38/5 کیلوگرم است. وزن نسبتاً بالای محصول هنگام حمل، بازکردن کلاف، نصب عمودی و مهار مکانیکی اهمیت دارد.
- مقاومت هادی 1/91 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است. مقاومت هادی با افزایش دمای کار بیشتر میشود.
- فاقد رشته ارت مستقل: این کابل فقط دو هادی دارد. برای تجهیزاتی که اتصال بدنه آنها به زمین الزامی است، کابل دورشته بهتنهایی کافی نیست.
- انعطاف مناسب نسبت به سطح مقطع: هادی کلاس 5 نصب و شکلدهی کابل را نسبت به کابل مفتولی همسایز آسانتر میکند. بااینحال، کابل 2×10 قطور و سنگین است و نباید با شعاع بسیار کم خم یا تحت کشش زیاد نصب شود.
نکته مهم درباره جریان مجاز
ظرفیت واقعی کابل به عوامل زیر بستگی دارد:
- طول مسیر
- افت ولتاژ مجاز
- روش نصب کابل
- دمای محیط
- عبور کابل از داخل لوله یا داکت
- تعداد کابلهای قرارگرفته کنار یکدیگر
- شرایط تهویه
- نوع و توان مصرفکننده
- ضریب توان بار
- جریان راهاندازی موتور یا دستگاه
- دمای مجاز ترمینال و کلید
- کیفیت اتصال و پرس کابلشو
- نوع و ظرفیت وسیله حفاظتی
- باز یا حلقهبودن کابل هنگام باردهی
- جریان اتصال کوتاه احتمالی
انتخاب کلید یا فیوز فقط براساس سطح مقطع 10 میلیمترمربع صحیح نیست. ظرفیت کابل، افت ولتاژ، تحمل حرارتی اتصالات و مشخصات وسیله حفاظتی باید بهصورت هماهنگ محاسبه شوند.
کاربردهای کابل افشان 2 در 10 افلاک الکتریک
- اتصال برخی تجهیزات تکفاز با جریان محاسبهشده
- اتصال بعضی تابلوها و تجهیزات در مسیر محافظتشده
- تغذیه برخی تجهیزات دوعایقه فاقد نیاز به ارت
- اتصال برخی دستگاههای کارگاهی
- ساخت رابط اختصاصی با طول و جریان مشخص
- کابلکشی داخل بعضی تجهیزات برقی
- اتصال برخی منابع تغذیه و مبدلها
- تغذیه بعضی تجهیزات الکترومکانیکی
- عبور از داکت یا کانال دارای فضای کافی
- جایگزینی کابل NYMHY همسایز در تجهیزات موجود
- اتصال برخی اینورترها یا تجهیزات تکفاز پس از تأیید سازنده
- اتصال بعضی پمپها یا موتورها پس از محاسبه جریان راهاندازی
- استفاده در محیطهای خشک و محافظتشده
کاربرد این کابل برای پمپ، موتور، کمپرسور، دستگاه جوش، تجهیزات گرمایشی یا ورودی برق فقط زمانی صحیح است که جریان بار، جریان راهاندازی، طول مسیر، افت ولتاژ، روش نصب، وسیله حفاظتی و نیاز به ارت بررسی شده باشند.
موارد استفاده نامناسب
- دستگاه دارای بدنه فلزی و نیازمند ارت
- مدار سهسیمه شامل فاز، نول و ارت
- انتخاب برای ورودی اصلی بدون طراحی فنی
- موتور یا پمپ بدون بررسی جریان راهاندازی
- دستگاه جوش بدون بررسی حداکثر جریان ورودی
- هیتر، بخاری یا وسیله گرمایشی بدون محاسبه
- کولر گازی یا کمپرسور بدون بررسی فنی
- چندراهی عمومی با بار نامشخص
- کابل رابط بسیار بلند بدون محاسبه افت ولتاژ
- استفاده با دوشاخه یا پریز نامتناسب با جریان مدار
- دفن مستقیم در خاک
- غوطهوری یا تماس دائمی با آب
- نصب مستقیم و بدون حفاظت در فضای باز
- قرارگرفتن مداوم زیر نور خورشید
- محیط دارای مواد خورنده
- مسیر دارای ضربه، لهشدگی یا سایش شدید
- زنجیر کابل و حرکت صنعتی مداوم
- استفاده از کابل دارای عایق یا غلاف آسیبدیده
مزایای کابل افشان 2 در 10 افلاک الکتریک
- سطح مقطع مناسب برای برخی مدارهای دارای جریان بالاتر: مدل 2×10 نسبت به کابلهای 2×4 و 2×6 سطح مقطع بیشتری دارد و در شرایط یکسان، مقاومت و افت ولتاژ کمتری ایجاد میکند.
- انعطافپذیری بیشتر از کابل مفتولی: هادی کلاس 5 باعث میشود کابل نسبت به مدل مفتولی یا نیمهافشان همسطحمقطع آسانتر شکل بگیرد.
- وجود غلاف بیرونی مشترک: غلاف PVC از عایق رشتههای داخلی در برابر تماس و سایش معمول محافظت میکند.
- افت ولتاژ کمتر از سایز 6: مقاومت کابل 2×10 کمتر از کابل 2×6 است. در طول و شرایط یکسان، این ویژگی میتواند افت ولتاژ مسیر را کاهش دهد.
- امکان خرید متری: وزن و قیمت بالاتر سایز 10 باعث میشود خرید متری برای مسیرهایی با طول مشخص، از تهیه کلاف کامل مناسبتر باشد.
تفاوت کابل افشان 2×10 با کابل افشان 2×6
سطح مقطع هر هادی در مدل 10 حدود 67 درصد بیشتر از مدل 6 است.
طبق جدول افلاک، کابل 2×6 دارای ساختار هادی 83×0/29 میلیمتر، قطر خارجی حدود 12 میلیمتر، وزن 247 گرم در متر و مقاومت 3/30 اهم بر کیلومتر است. مدل 2×10 دارای ساختار 80×0/39 میلیمتر، قطر خارجی حدود 14/8 میلیمتر، وزن 385 گرم در متر و مقاومت 1/91 اهم بر کیلومتر است.
اگر محاسبات سایز 6 را کافی نشان دهند، استفاده از سایز 10 میتواند هزینه، وزن و فضای نصب را بدون ضرورت افزایش دهد. اگر مدار به سایز 10 نیاز داشته باشد، کابل 2×6 جایگزین مناسبی نیست.
تفاوت کابل افشان 2×10 با کابل افشان 2×16
کابل 2×16 سطح مقطع بیشتری دارد و مقاومت هادی آن کمتر است. طبق جدول افلاک، مدل 2×16 دارای ساختار هادی 125×0/39 میلیمتر، قطر خارجی 17/4 میلیمتر، وزن 555 گرم در متر و مقاومت 1/21 اهم بر کیلومتر است.
مدل 2×16 قطورتر، سنگینتر و گرانتر است. انتخاب میان سایزهای 10 و 16 باید براساس جریان، طول مسیر، افت ولتاژ، روش نصب و وسیله حفاظتی انجام شود.
تفاوت کابل افشان 2×10 با کابل افشان 3×10
کابل 2×10 فقط دو هادی دارد و فاقد ارت مستقل است. کابل 3×10 سه هادی دارد و میتواند برای فاز، نول و ارت یا ساختار دیگری مطابق نقشه مدار استفاده شود.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار اندازهگیری مناسب کنترل کنید.
- جریان نامی و حداکثر جریان مصرفکننده را بررسی کنید.
- جریان راهاندازی دستگاه را در محاسبات وارد کنید.
- طول مسیر و افت ولتاژ مجاز را محاسبه کنید.
- نیاز یا عدم نیاز مدار به هادی ارت را مشخص کنید.
- رده ولتاژی محصول با مدار تطبیق داده شود.
- وسیله حفاظتی متناسب با ظرفیت واقعی کابل انتخاب شود.
- کابل در محیط خشک و محافظتشده نصب شود.
- کابل از شعله، سطح داغ و لبه تیز دور نگه داشته شود.
- ظرفیت گلند و ورودی برای قطر تقریبی 14/8 میلیمتر بررسی شود.
- شعاع خم متناسب با قطر و دستور سازنده رعایت شود.
- کابل با نیروی بیش از حد داخل مسیر کشیده نشود.
- غلاف بیرونی با ابزار مناسب برداشته شود.
- عایق رشتههای داخلی هنگام برداشتن غلاف آسیب نبیند.
- عایق هر هادی با ابزار مناسب سایز 10 برداشته شود.
- مفتولهای مسی قطع یا ضعیف نشوند.
- برای اتصال پیچی از کابلشو یا وایرشوی مناسب 10 میلیمترمربع استفاده شود.
- قالب ابزار پرس با نوع و سایز کابلشو هماهنگ باشد.
- تمام مفتولها داخل کابلشو یا ترمینال قرار گیرند.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- ترمینال باید ظرفیت پذیرش هادی 10 میلیمترمربع را داشته باشد.
- کابل در ورودی دستگاه با مهارکننده کشش تثبیت شود.
- وزن کابل به ترمینال یا کابلشو منتقل نشود.
- در مسیر عمودی از ساپورت مناسب استفاده شود.
- کابل زیر پایه، پیچ یا لبه بدنه له نشود.
- کابل هنگام باردهی بهصورت کلاف فشرده باقی نماند.
- پیش از راهاندازی، پیوستگی و نبود اتصال کوتاه بررسی شود.
- پس از راهاندازی، دمای کابلشو، ترمینال، کلید و کابل کنترل شود.
- نصب مدارهای با جریان بالا به برقکار دارای صلاحیت سپرده شود.
راهنمای خرید
- ساختار کابل را بررسی کنید:
محصول باید دو هادی مستقل داشته باشد و سطح مقطع هر هادی 10 میلیمترمربع باشد. ساختار صحیح آن 2×10 است.
- کد کابل را کنترل کنید:
کد این خانواده NYMHY است. کدهای NYAF، NYZ، NYLHY و NYY به محصولات دیگری مربوط هستند.
- ساختار هادی را بررسی کنید:
ساختار رسمی هر هادی 80 مفتول با قطر اسمی 0/39 میلیمتر است.
- وزن را کنترل کنید:
وزن نامی هر متر حدود 385 گرم و وزن 100 متر بدون بستهبندی حدود 38/5 کیلوگرم است.
- قطر خارجی را بررسی کنید:
قطر خارجی تقریبی کابل 14/8 میلیمتر است. برای انتخاب دقیق گلند یا ورودی دستگاه، نمونه موجود نیز اندازهگیری شود.
- مقاومت هادی را بررسی کنید:
حداکثر مقاومت ثبتشده در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است.
- تعداد رشتهها را بررسی کنید:
این کابل رشته ارت مستقل ندارد. برای تجهیزات نیازمند اتصال زمین، کابل سهرشته انتخاب شود.
- سلامت غلاف را کنترل کنید:
غلاف نباید ترکخورده، بریده، سوخته، لهشده، چسبناک یا بیش از حد خشک باشد.
- متراژ کلاف را بررسی کنید:
جدول کارخانه نوع بستهبندی را کلاف اعلام میکند، اما طول دقیق باید از روی برچسب یا پیشنهاد همان فروشنده خوانده شود.
- واحد فروش را بررسی کنید:
قیمت میتواند برای یک متر یا کلاف کامل باشد. واحد فروش کنار قیمت هر فروشنده کاملاً مشخص است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 2 در 10 افلاک الکتریک یک کابل دورشته انعطافپذیر با هادی مسی افشان کلاس 5، عایق PVC و غلاف بیرونی PVC است. ساختار فنی محصول 2×10 میلیمترمربع و کد متداول آن NYMHY است.
طبق جدول رسمی افلاک، هر هادی از 80 مفتول 0/39 میلیمتری تشکیل میشود. ضخامت اسمی عایق هر رشته 1 میلیمتر، ضخامت غلاف 1/3 میلیمتر، قطر خارجی تقریبی 14/8 میلیمتر، وزن هر متر 385 گرم و حداکثر مقاومت هادی 1/91 اهم بر کیلومتر است.
ظرفیت واقعی کابل باید براساس طول مسیر، روش نصب، دمای محیط، افت ولتاژ، نوع بار، کیفیت اتصالات و وسیله حفاظتی محاسبه شود.
این کابل فقط دو هادی دارد و برای تجهیزات نیازمند اتصال زمین، باید کابل سهرشته مناسب انتخاب شود.
