کابل افشان 3 در 10 افلاک الکتریک

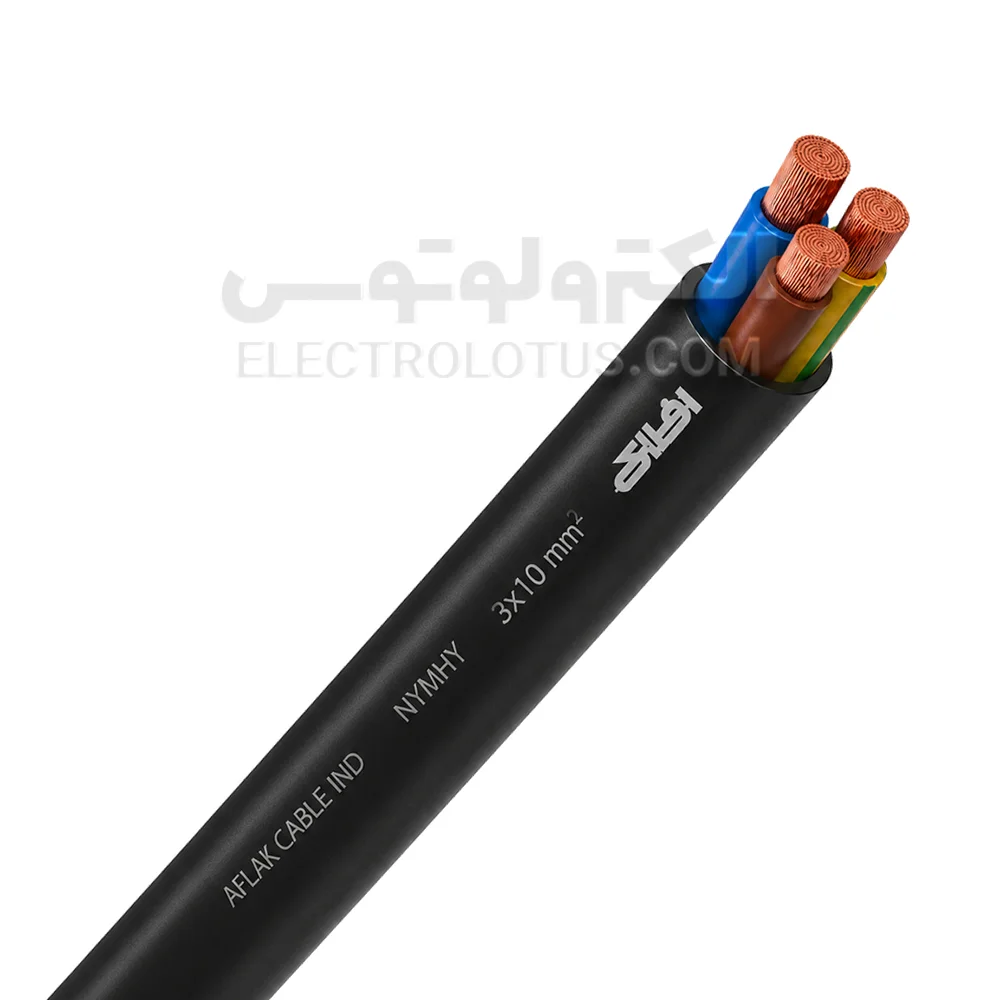

کابل افشان 3 در 10 افلاک الکتریک یک کابل مسی انعطافپذیر سهرشته با ساختار 3×10 میلیمترمربع است. عدد 3 نشاندهنده تعداد هادیهای کابل و عدد 10 بیانگر سطح مقطع اسمی هر هادی بر حسب میلیمترمربع است.
هر هادی از رشتههای نازک مسی آنیلشده و افشان کلاس 5 تشکیل میشود. هر سه هادی دارای عایق مستقل PVC هستند و مجموعه هادیها داخل یک غلاف بیرونی مشترک PVC قرار میگیرد. این ساختار در خانواده کابلهای افشان NYMHY افلاک قرار دارد. افلاک برای این خانواده عایق PVC نوع D، غلاف PVC نوع ST5 و ساختار CU/PVC/PVC را اعلام کرده است.
طبق ردیف فنی کابل 3×10 هر هادی از 80 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل شده است. ضخامت اسمی عایق هر رشته 1 میلیمتر، ضخامت اسمی غلاف 1/3 میلیمتر، قطر خارجی تقریبی کابل 15/8 میلیمتر، وزن نامی 484 کیلوگرم در کیلومتر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است.
وزن 484 کیلوگرم در کیلومتر معادل حدود 484 گرم در هر متر است؛ بنابراین 100 متر کابل بدون احتساب بستهبندی حدود 48/4 کیلوگرم وزن دارد.
کابل 3×10 سه هادی مستقل دارد. اگر محصول موجود دارای رشته سبز و زرد باشد، این رشته باید مطابق طراحی مدار و مقررات بهعنوان هادی حفاظتی استفاده شود. رنگبندی واقعی رشتهها هنگام خرید و نصب بررسی شود.
نکته مهم درباره جریان مجازکابل10×3
برای کابل افشان 3×10 نباید یک عدد آمپراژ ثابت را بدون درنظرگرفتن شرایط نصب بهعنوان ظرفیت قطعی کابل منتشر کرد.
مقدار قابل استفاده واقعی به طول مسیر، روش نصب، دمای محیط، عبور کابل از لوله یا داکت، تعداد کابلهای مجاور، نوع مصرفکننده، جریان راهاندازی، افت ولتاژ مجاز، کیفیت اتصالات و وسیله حفاظتی بستگی دارد.
ویژگیهای کابل افشان 3 در 10 افلاک
- سه هادی مستقل 10 میلیمترمربعی: این کابل دارای سه مسیر رسانای مستقل است و سطح مقطع هر هادی 10 میلیمترمربع است. سطح مقطع سه هادی برای محاسبه ظرفیت یک رشته با یکدیگر جمع نمیشود.
- هادی مسی افشان کلاس 5: هر هادی از 80 مفتول مسی با قطر اسمی 0/39 میلیمتر تشکیل شده است. استفاده از هادی چندمفتولی کلاس 5 باعث انعطاف بیشتر کابل نسبت به کابل دارای هادی مفتولی همسطحمقطع میشود.
- عایق مستقل هر رشته: هر هادی دارای عایق PVC مستقل است و عایقهای داخلی، مسیرهای الکتریکی را از یکدیگر جدا میکنند.
- غلاف بیرونی مشترک: سه هادی عایقشده داخل یک غلاف PVC مشترک قرار دارند. خانواده کابل افشان افلاک با غلاف PVC نوع ST5 و عایق داخلی PVC نوع D معرفی شده است.
- قطر خارجی حدود 15/8 میلیمتر: قطر خارجی این سایز در ردیف فنی افلاک حدود 15/8 میلیمتر ثبت شده است. این مقدار برای انتخاب گلند، ورودی دستگاه، بست و ظرفیت داکت اهمیت دارد.
- وزن حدود 484 گرم در متر: وزن نامی کابل 484 کیلوگرم در کیلومتر است.
- مقاومت هادی 1/91 اهم بر کیلومتر: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است. کاهش مقاومت هادی در مقایسه با سایزهای کوچکتر به کاهش افت ولتاژ در شرایط و طول مشابه کمک میکند.
- ولتاژ نامی 600/1000 ولت: کابل افشان 3×10 افلاک ولتاژ نامی 600/1000 ولت است .
کاربردهای کابل افشان 3×10 افلاک
- اتصال برخی تجهیزات تکفاز با سطح مقطع محاسبهشده
- تغذیه بعضی تجهیزات دارای فاز، نول و هادی حفاظتی
- اتصال برخی تجهیزات صنعتی و کارگاهی
- اتصال بعضی تابلوها و تجهیزات در مسیر محافظتشده
- اتصال برخی اینورترها و منابع تغذیه
- کابلکشی داخل بعضی تجهیزات و ماشینآلات
- اتصال برخی پمپها و موتورها پس از محاسبه جریان نامی و راهاندازی
- ساخت کابل رابط اختصاصی با طول و ظرفیت مشخص
- استفاده در مسیرهای خشک و محافظتشده
- جایگزینی کابل افشان 3×10 در دستگاهی که سازنده همین ساختار را تعیین کرده است
موارد استفاده نامناسب
- دفن مستقیم در خاک بدون تأیید فنی
- نصب آزاد و بدون حفاظت در فضای باز
- غوطهوری دائمی در آب
- استفاده بهجای کابل قدرت 0/6-1 کیلوولت بدون تطبیق استاندارد
- موتور یا پمپ بدون بررسی جریان راهاندازی
- دستگاه جوش بدون بررسی جریان ورودی
- تجهیزات گرمایشی بدون محاسبه
- برق ورودی بدون بررسی افت ولتاژ و وسیله حفاظتی
- مسیر دارای لهشدگی یا فشار مکانیکی شدید
- خمش مداوم صنعتی
- استفاده با ترمینال یا کابلشوی نامتناسب با هادی 10 میلیمترمربع
تفاوت کابل افشان 3×10 با کابل 3×6
کابل 3×10 دارای سطح مقطع بیشتری برای هر هادی است. در طول و شرایط مشابه، سطح مقطع بالاتر باعث مقاومت کمتر و افت ولتاژ پایینتر میشود.
در مقابل، کابل 3×10 قطورتر، سنگینتر و گرانتر است. اگر محاسبات سایز 6 را کافی نشان دهند، استفاده از سایز 10 ضرورت فنی ندارد.
تفاوت کابل افشان 3×10 با کابل 3×16
مدل 3×16 سطح مقطع هر هادی بیشتری دارد و در شرایط مشابه مقاومت کمتری ایجاد میکند، اما وزن، قطر، قیمت و تجهیزات اتصال بزرگتری نیز نیاز دارد.
انتخاب بین 3×10 و 3×16 باید براساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و وسیله حفاظتی انجام شود.
تفاوت کابل افشان 3×10 با کابل 2×10
سطح مقطع هادیهای این دو مدل یکسان است، اما کابل 3×10 یک هادی بیشتر دارد.
مدل 2×10 برای مدارهای دوهادی مناسب است، درحالیکه کابل 3×10 میتواند در مدارهایی که به سه مسیر مستقل نیاز دارند استفاده شود.
راهنمای انتخاب کابل افشان 3×10
- جریان نامی مصرفکننده را مشخص کنید.
- جریان راهاندازی موتور یا تجهیزات الکترومکانیکی را بررسی کنید.
- طول مسیر را اندازهگیری کنید.
- افت ولتاژ را محاسبه کنید.
- روش نصب کابل را مشخص کنید.
- دمای محیط را در نظر بگیرید.
- تعداد کابلهای مجاور را بررسی کنید.
- نیاز مدار به هادی حفاظتی را مشخص کنید.
- رنگبندی کابل واقعی را کنترل کنید.
- کلید یا فیوز مناسب را براساس طراحی مدار انتخاب کنید.
- از انتخاب کابل فقط براساس یک عدد آمپراژ عمومی خودداری کنید.
راهنمای نصب
- برق مدار را بهطور کامل قطع کنید.
- نبود ولتاژ را با ابزار مناسب بررسی کنید.
- سطح مقطع 10 میلیمترمربع را با محاسبات مدار تطبیق دهید.
- رنگبندی سه هادی قبل از اتصال مشخص شود.
- در صورت وجود هادی سبز و زرد، این رشته مطابق مقررات فقط برای اتصال حفاظتی استفاده شود.
- گلند و ورودی دستگاه برای قطر حدود 15/8 میلیمتر بررسی شود.
- شعاع خم مناسب کابل رعایت شود.
- غلاف بیرونی بدون آسیب به عایق رشتهها برداشته شود.
- هنگام لختکردن هادی، مفتولهای مسی قطع نشوند.
- برای اتصال از کابلشو یا وایرشوی مناسب هادی 10 میلیمترمربع استفاده شود.
- تمام مفتولها داخل کابلشو یا ترمینال قرار گیرند.
- قالب پرس با سایز کابلشو هماهنگ باشد.
- هیچ بخش مسی خارج از محل اتصال باقی نماند.
- کابل در ورودی دستگاه بهدرستی مهار شود.
- وزن یا کشش کابل مستقیماً به ترمینال منتقل نشود.
- پس از راهاندازی، محل اتصالات از نظر گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 3×10 افلاک
- ساختار کابل را بررسی کنید: محصول باید سه هادی مستقل با سطح مقطع 10 میلیمترمربع برای هر هادی داشته باشد.
- ساختار هادی را کنترل کنید: هر هادی دارای ساختار 80×0/39 میلیمتر است.
- وزن را بررسی کنید: وزن نامی هر متر حدود 484 گرم و وزن 100 متر کابل بدون بستهبندی حدود 48/4 کیلوگرم است.
- قطر خارجی را بررسی کنید: قطر خارجی تقریبی کابل 15/8 میلیمتر است.
- مقاومت هادی را بررسی کنید: حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است.
- ولتاژ نامی را بررسی کنید: ولتاژ نامی ثبتشده برای این محصول 600/1000 ولت است.
- سلامت کابل را بررسی کنید: غلاف بیرونی و عایق رشتهها نباید دارای بریدگی، ترک، لهشدگی، سوختگی یا آسیب محسوس باشند.
- رنگبندی را بررسی کنید: اگر کابل برای فاز، نول و ارت خریداری میشود، وجود رشته سبز و زرد روی محصول واقعی بررسی شود.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 3 در 10 افلاک الکتریک یک کابل سهرشته انعطافپذیر با سه هادی مسی افشان کلاس 5 و سطح مقطع 10 میلیمترمربع برای هر هادی است. هر هادی از 80 مفتول 0/39 میلیمتری تشکیل شده و ضخامت اسمی عایق 1 میلیمتر، ضخامت غلاف 1/3 میلیمتر و قطر خارجی کابل حدود 15/8 میلیمتر است.
وزن نامی کابل حدود 484 گرم در متر و حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد 1/91 اهم بر کیلومتر است. این محصول وزن 484 گرم در متر و ولتاژ نامی 600/1000 ولت را ثبت شده است.
برای انتخاب صحیح کابل 3×10، جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و نیاز مدار به هادی حفاظتی بررسی شود و یک عدد آمپراژ عمومی بهتنهایی مبنای خرید قرار نگیرد.
