کابل افشان 5 در 6 افلاک الکتریک

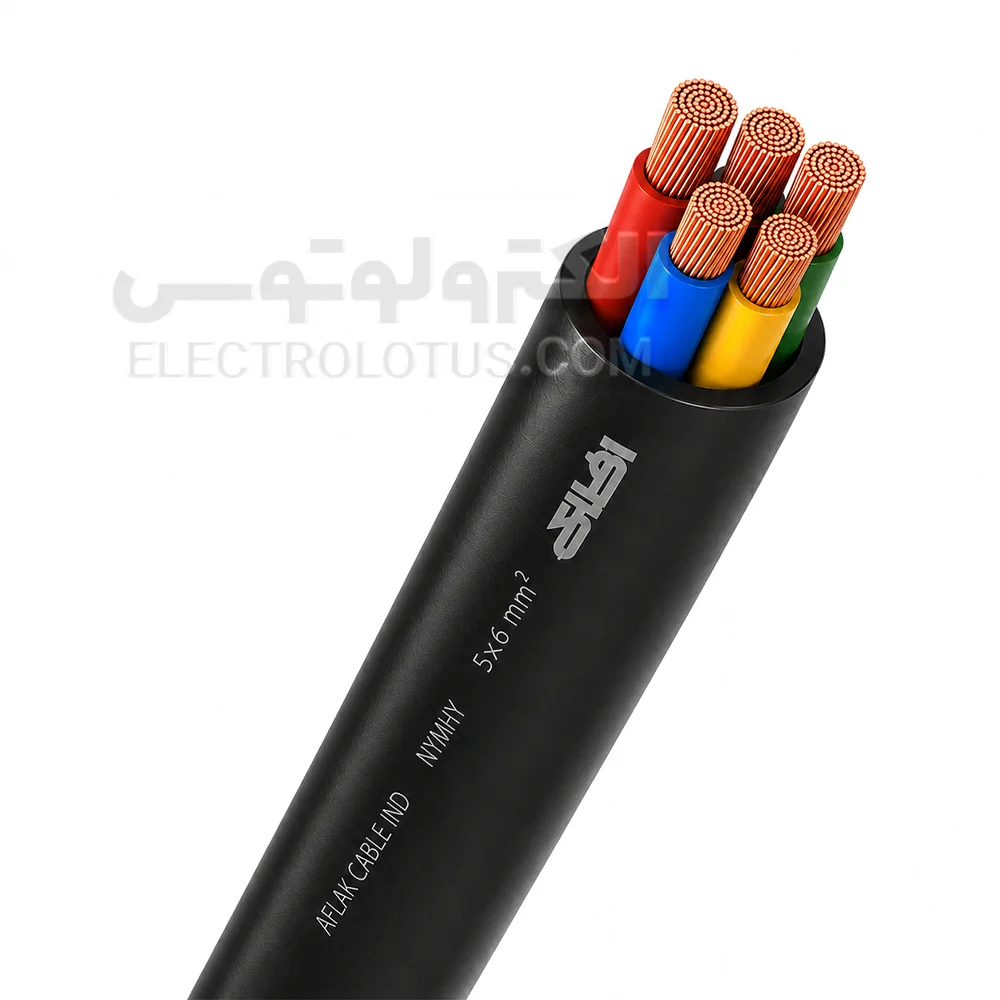

کابل افشان 5 در 6 افلاک الکتریک یک کابل مسی انعطافپذیر پنجرشته با ساختار 5×6 میلیمترمربع است. این ساختار به این معنی است که کابل دارای پنج هادی مستقل بوده و سطح مقطع هر هادی 6 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. استفاده از هادی افشان باعث افزایش انعطافپذیری کابل نسبت به کابلهای دارای هادی خشک شده و نصب آن را در مسیرهایی که نیاز به خمکردن و تغییر مسیر دارند آسانتر میکند.
هر یک از پنج هادی دارای عایق PVC مستقل بوده و مجموعه رشتهها توسط یک غلاف بیرونی PVC مشترک محافظت میشود. کد این کابل NYMHY بوده و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 5×6 افلاک الکتریک در گروه کابلهای افشان انعطافپذیر قرار دارد و برای مدارهایی که به پنج مسیر رسانای مجزا نیاز دارند مورد استفاده قرار میگیرد.
این ساختار در بسیاری از مدارهای سهفاز شامل سه رشته فاز، یک رشته نول و یک رشته حفاظتی قابل بررسی است، اما نحوه استفاده از رشتهها باید براساس طراحی مدار، استاندارد اجرا و رنگبندی واقعی کابل مشخص شود.
ولتاژ نامی این کابل 450/750 ولت بوده و مطابق استاندارد 60227 IEC 53 تولید میشود.
سطح مقطع 6 میلیمترمربع باعث شده این کابل نسبت به سایزهای 5×2/5 و 5×4 توان عبور جریان بالاتر، مقاومت کمتر و افت ولتاژ پایینتری در شرایط مشابه داشته باشد.
ویژگیهای کابل افشان 5 در 6 افلاک
- پنج هادی مستقل: کابل افشان 5×6 دارای پنج هادی مستقل با سطح مقطع 6 میلیمترمربع است. این ساختار امکان استفاده از کابل را در مدارهایی که به پنج مسیر رسانای جداگانه نیاز دارند فراهم میکند.
- هادی مسی افشان کلاس 5: هادی کابل از مس آنیلشده کلاس 5 ساخته شده است. این نوع هادی از تعداد زیادی مفتول مسی تشکیل شده و انعطاف بیشتری نسبت به هادیهای خشک دارد.این ویژگی هنگام نصب در تابلوهای برق، تجهیزات صنعتی و مسیرهای دارای خم اهمیت زیادی دارد.
- سطح مقطع 6 میلیمترمربع: سطح مقطع بالاتر نسبت به کابلهای 5×2/5 و 5×4 باعث کاهش مقاومت الکتریکی هادی و کاهش افت ولتاژ در شرایط مشابه میشود.
- کابل 5×6 برای مدارهایی که نیاز به توان بالاتر دارند نسبت به سایزهای پایینتر گزینه مناسبتری است، البته انتخاب نهایی باید براساس محاسبات فنی انجام شود.
- مقاومت هادی 3/30 اهم بر کیلومتر:حداکثر مقاومت هر هادی در دمای 20 درجه سانتیگراد حدود 3/30 اهم بر کیلومتر است.کاهش مقاومت هادی باعث کاهش تلفات مسیر و بهبود عملکرد کابل در انتقال انرژی میشود.
- عایق PVC نوع D: هر رشته دارای عایق PVC مستقل نوع D است که از هادی مسی در برابر تماس مستقیم و شرایط معمول نصب محافظت میکند.ضخامت اسمی عایق در این سایز 1 میلیمتر است.
- غلاف PVC نوع ST5: پنج رشته کابل داخل یک غلاف بیرونی PVC نوع ST5 قرار گرفتهاند.غلاف بیرونی باعث یکپارچگی کابل، محافظت اولیه و سهولت بیشتر در کابلکشی میشود.
- وزن حدود 530 گرم در متر: وزن تقریبی کابل 5×6 حدود 530 گرم برای هر متر است.بنابراین وزن یک کلاف 100 متری بدون احتساب بستهبندی حدود 53 کیلوگرم خواهد بود.
- قطر خارجی حدود 16/5 تا 20/5 میلیمتر: قطر کابل هنگام انتخاب گلند، بست، داکت، لوله و تجهیزات ورودی تابلو باید در نظر گرفته شود.
کاربردهای کابل افشان 5×6 افلاک
- کابل افشان 5×6 افلاک الکتریک برای مدارهای قدرت سبک و متوسط، تابلوهای برق، تجهیزات صنعتی، ماشینآلات، سیستمهای سهفاز، کارگاهها و مسیرهایی که به پنج هادی انعطافپذیر نیاز دارند قابل استفاده است.
- ساختار پنجرشته این کابل امکان استفاده در مدارهای سهفاز شامل سه فاز، نول و هادی حفاظتی را فراهم میکند.
- به دلیل سطح مقطع 6 میلیمترمربع، این کابل نسبت به مدلهای 5×2/5 و 5×4 برای تجهیزات با توان بالاتر مناسبتر است.
- انعطافپذیری هادی کلاس 5 باعث میشود در مسیرهایی که کابلکشی با تغییر جهت همراه است نصب سادهتری داشته باشد.
موارد استفاده نامناسب
- کابل افشان 5×6 نباید بدون بررسی مشخصات مصرفکننده برای هر نوع موتور، دستگاه صنعتی یا تجهیزات پرقدرت استفاده شود.
- جریان راهاندازی، طول مسیر، افت ولتاژ و شرایط نصب باید قبل از انتخاب کابل بررسی شوند.
- در محیطهایی که کابل در معرض ضربه شدید، فشار مکانیکی بالا یا شرایط خاص محیطی قرار دارد، باید حفاظت مناسب برای کابل در نظر گرفته شود.
- این کابل جایگزین کابلهای دارای زره یا کابلهای مخصوص شرایط سخت محیطی نیست.
جریان کابل افشان 5×6
ظرفیت عبور جریان کابل افشان 5×6 به شرایط واقعی نصب بستگی دارد.
عواملی مانند دمای محیط، روش نصب، تعداد کابلهای مجاور، تعداد هادیهای تحت بار، تهویه مسیر و طول کابل روی ظرفیت نهایی تأثیر میگذارند.
به همین دلیل یک عدد ثابت بهعنوان ظرفیت قطعی جریان برای تمام شرایط نصب قابل ارائه نیست.
برای انتخاب کلید حفاظتی و طراحی مدار باید شرایط واقعی پروژه محاسبه شود.
تفاوت کابل افشان 5×6 با 5×4
کابل افشان 5×6 و 5×4 هر دو دارای پنج هادی مستقل هستند، اما سطح مقطع هر هادی در کابل 5×6 برابر 6 میلیمترمربع و در کابل 5×4 برابر 4 میلیمترمربع است.
کابل 5×6 مقاومت الکتریکی کمتری داشته و در شرایط یکسان افت ولتاژ پایینتری ایجاد میکند. همچنین برای مدارهایی که جریان بیشتری نیاز دارند گزینه مناسبتری است.
در مقابل کابل 5×4 وزن، قطر و هزینه کمتری دارد و در شرایطی که محاسبات مدار با سطح مقطع 4 میلیمترمربع تأیید شود، میتواند انتخاب اقتصادیتری باشد.
انتخاب بین این دو سایز باید براساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی انجام شود.
تفاوت کابل افشان 5×6 با 5×10
کابل افشان 5×10 دارای سطح مقطع بیشتری نسبت به 5×6 است.
افزایش سطح مقطع باعث کاهش مقاومت هادی، کاهش افت ولتاژ و افزایش توانایی کابل برای انتقال انرژی در شرایط مناسب میشود.
کابل 5×10 معمولاً برای مدارهایی با جریان بالاتر یا مسیرهای طولانیتر مورد بررسی قرار میگیرد.
کابل 5×6 در مقابل قطر و وزن کمتری دارد و در صورتی که محاسبات پروژه با این سایز هماهنگ باشد گزینه مناسبتری از نظر اقتصادی و اجرایی خواهد بود.
تفاوت کابل افشان 5×6 با 4×6
هر دو کابل دارای هادیهایی با سطح مقطع 6 میلیمترمربع هستند، اما تعداد رشتههای آنها متفاوت است.
کابل 5×6 دارای پنج هادی مستقل و کابل 4×6 دارای چهار هادی مستقل است.
اگر مدار به پنج مسیر رسانا مانند سه فاز، نول و هادی حفاظتی نیاز داشته باشد، کابل پنجرشته انتخاب مناسبتری خواهد بود.
در صورتی که مدار فقط به چهار هادی نیاز داشته باشد، استفاده از کابل 4×6 میتواند منطقیتر باشد.
تفاوت کابل افشان 5×6 با پنج سیم افشان 1×6
در کابل افشان 5×6، پنج هادی داخل یک غلاف مشترک قرار گرفتهاند.
در استفاده از پنج سیم افشان 1×6، هر سیم عایق مستقل دارد اما مجموعه سیمها فاقد غلاف مشترک هستند.
کابل چندرشتهای معمولاً باعث اجرای مرتبتر کابلکشی، کاهش تعداد مسیرهای جداگانه و محافظت بهتر از مجموعه هادیها میشود.
راهنمای انتخاب کابل افشان 5×6
برای انتخاب کابل افشان 5×6 افلاک الکتریک موارد زیر بررسی شود:
- تعداد هادی موردنیاز مدار مشخص شود.
- جریان مصرفی تجهیزات محاسبه شود.
- طول مسیر کابلکشی اندازهگیری شود.
- افت ولتاژ مسیر بررسی شود.
- روش نصب کابل مشخص شود.
- دمای محیط در نظر گرفته شود.
- تعداد کابلهای مجاور بررسی شود.
- شرایط تهویه مسیر کابل مشخص شود.
- برای تجهیزات دارای موتور، جریان راهاندازی بررسی شود.
- وسیله حفاظتی مدار با ظرفیت واقعی کابل هماهنگ شود.
- در مدارهای سهفاز مشخص شود که آیا به نول و هادی حفاظتی مجزا نیاز است یا خیر.
راهنمای نصب
- قبل از نصب، برق مدار کاملاً قطع شود.
- نبود ولتاژ با ابزار مناسب بررسی شود.
- وظیفه هر پنج رشته قبل از اتصال مشخص شود.
- رنگبندی کابل کنترل شود.
- غلاف کابل با ابزار مناسب باز شود تا عایق رشتهها آسیب نبیند.
- برای لختکردن هادیها از ابزار مناسب سطح مقطع 6 میلیمترمربع استفاده شود.
- از قطعشدن مفتولهای مسی هنگام لختکردن جلوگیری شود.
- برای اتصال هادی افشان از کابلشو یا وایرشوی مناسب استفاده شود.
- اتصال با ابزار پرس مناسب انجام شود.
- گلند متناسب با قطر خارجی کابل انتخاب شود.
- کابل در مسیر بهصورت مناسب مهار شود تا وزن آن به محل اتصال منتقل نشود.
- از خمکردن شدید کابل جلوگیری شود.
- پس از راهاندازی، محل اتصالات از نظر افزایش دمای غیرعادی بررسی شود.
راهنمای خرید کابل افشان 5×6 افلاک
هنگام خرید کابل افشان 5 در 6 افلاک الکتریک موارد زیر بررسی شود:
- ساختار کابل باید 5×6 میلیمترمربع باشد.
- کد کابل NYMHY باشد.
- هادی از مس آنیلشده افشان کلاس 5 ساخته شده باشد.
- سطح مقطع هر هادی 6 میلیمترمربع باشد.
- ساختار متداول هادی 84×0/30 میلیمتر باشد.
- عایق کابل PVC نوع D باشد.
- ضخامت اسمی عایق 1 میلیمتر باشد.
- غلاف بیرونی PVC نوع ST5 باشد.
- ضخامت اسمی غلاف 1/4 میلیمتر باشد.
- قطر خارجی کابل حدود 16/5 تا 20/5 میلیمتر باشد.
- وزن هر متر کابل حدود 530 گرم باشد.
- مقاومت هادی در دمای 20 درجه سانتیگراد حدود 3/30 اهم بر کیلومتر باشد.
- ولتاژ نامی کابل 450/750 ولت باشد.
- برند، تعداد رشته، سطح مقطع و مشخصات چاپشده روی کابل با محصول سفارش دادهشده مطابقت داشته باشد.
- پیش از خرید مشخص شود قیمت مربوط به یک متر کابل است یا کلاف کامل.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 5 در 6 افلاک الکتریک یک کابل پنجرشته انعطافپذیر با هادی مسی افشان کلاس 5 است. هر پنج هادی دارای سطح مقطع 6 میلیمترمربع بوده و ساختار کلی کابل CU/PVC/PVC است.
این کابل با کد NYMHY، عایق PVC نوع D، غلاف PVC نوع ST5، ولتاژ نامی 450/750 ولت و استاندارد 60227 IEC 53 تولید میشود.
وزن هر متر کابل حدود 530 گرم، قطر خارجی آن حدود 16/5 تا 20/5 میلیمتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد حدود 3/30 اهم بر کیلومتر است.
اگر کابل افشان 5 در 6 افلاک الکتریک از نظر تعداد رشته، سطح مقطع، جریان مصرفی، طول مسیر و شرایط نصب با پروژه شما هماهنگ است، قیمت و موجودی آن را بررسی کنید، محصولات مشابه را مقایسه کنید و کابل مناسب خود را انتخاب کنید.
