کابل افشان 5 در 4 افلاک الکتریک

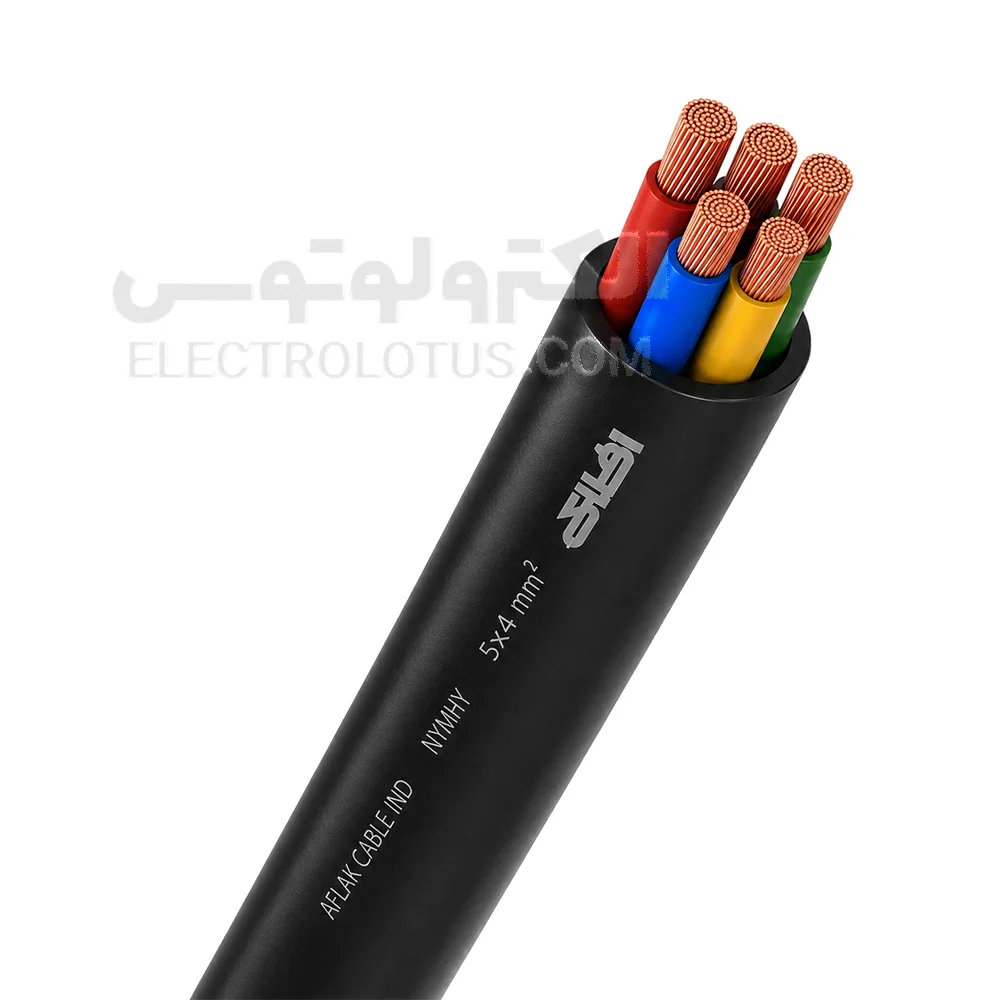

کابل افشان 5 در 4 افلاک الکتریک یک کابل مسی انعطافپذیر پنجرشته با ساختار 5×4 میلیمترمربع است. این ساختار به این معنی است که کابل دارای پنج هادی مستقل بوده و سطح مقطع هر هادی 4 میلیمترمربع است.
هادیهای این کابل از مس آنیلشده افشان کلاس 5 ساخته شدهاند. ساختار افشان باعث میشود کابل نسبت به کابلهای دارای هادی خشک انعطاف بیشتری داشته باشد و در مسیرهایی که نیاز به خمکردن، جابهجایی یا نصب آسانتر وجود دارد عملکرد مناسبتری ارائه دهد.
هر پنج هادی دارای عایق PVC مستقل هستند و مجموعه رشتهها داخل یک غلاف بیرونی PVC مشترک قرار میگیرد. کد این کابل NYMHY بوده و ساختار کلی آن CU/PVC/PVC است.
کابل افشان 5×4 افلاک الکتریک در خانواده کابلهای افشان سبک قرار میگیرد و برای مدارهایی که به پنج مسیر رسانای مجزا نیاز دارند مورد استفاده قرار میگیرد. این ساختار در بسیاری از مدارهای سهفاز شامل سه رشته فاز، یک رشته نول و یک رشته حفاظتی قابل استفاده است، البته نحوه اتصال نهایی باید براساس طراحی مدار و رنگبندی واقعی کابل مشخص شود.
این کابل دارای ولتاژ نامی 450/750 ولت بوده و مطابق استاندارد 60227 IEC 53 تولید میشود.
سطح مقطع 4 میلیمترمربع باعث میشود این کابل نسبت به سایزهای 5×1/5 و 5×2/5 توان عبور جریان بالاتر و افت ولتاژ کمتری در شرایط یکسان داشته باشد.
ویژگیهای کابل افشان 5 در 4 افلاک الکتریک
- پنج هادی مستقل: کابل افشان 5×4 دارای پنج هادی مجزا است که هرکدام سطح مقطع 4 میلیمترمربع دارند. این ویژگی باعث میشود کابل برای مدارهایی که به پنج مسیر رسانای مستقل نیاز دارند مناسب باشد.
- هادی مسی افشان کلاس 5: هادیهای کابل از مفتولهای متعدد مسی ساخته شدهاند. کلاس 5 بودن هادی نشاندهنده انعطافپذیری بالاتر نسبت به هادیهای سخت است.
- سطح مقطع 4 میلیمترمربع: سطح مقطع 4 میلیمترمربع نسبت به سایزهای پایینتر مانند 1/5 و 2/5 مقاومت کمتری دارد و برای مدارهایی با توان بالاتر مناسبتر است.
- مقاومت هادی 4/95 اهم بر کیلومتر: حداکثر مقاومت هادی کابل در دمای 20 درجه سانتیگراد حدود 4/95 اهم بر کیلومتر است.مقاومت کمتر هادی باعث کاهش تلفات انرژی و افت ولتاژ در مسیر میشود.
- عایق PVC نوع D: هر رشته دارای عایق PVC مستقل نوع D است که از هادی مسی در برابر تماس مستقیم و شرایط معمول نصب محافظت میکند.ضخامت اسمی عایق برای این سایز 0/8 میلیمتر است.
- غلاف PVC نوع ST5:مجموعه پنج رشته داخل غلاف بیرونی PVC نوع ST5 قرار گرفته است.این غلاف باعث یکپارچگی کابل، محافظت مکانیکی اولیه و سهولت بیشتر در کابلکشی میشود.
- وزن حدود 370 گرم در متر:وزن تقریبی کابل 5×4 حدود 370 گرم برای هر متر است.بنابراین وزن یک حلقه 100 متری بدون احتساب بستهبندی حدود 37 کیلوگرم خواهد بود.
- قطر خارجی حدود 13/8 تا 17 میلیمتر: قطر خارجی کابل در انتخاب تجهیزات نصب مانند گلند، بست، داکت و ورودی تابلو اهمیت دارد.
کاربردهای کابل افشان 5×4 افلاک
- کابل افشان 5×4 افلاک الکتریک برای مدارهای قدرت سبک، تابلوهای برق، تجهیزات صنعتی، ماشینآلات، سیستمهای سهفاز، تجهیزات کارگاهی و مسیرهایی که به پنج هادی انعطافپذیر نیاز دارند قابل استفاده است.
- ساختار پنجرشته این کابل امکان استفاده در مدارهایی با سه فاز، نول و هادی حفاظتی را فراهم میکند.
- این کابل به دلیل انعطاف مناسب، برای مسیرهایی که نصب کابل خشک دشوار است گزینه مناسبی محسوب میشود.
- سطح مقطع 4 میلیمترمربع باعث شده این کابل نسبت به کابلهای 5×1/5 و 5×2/5 برای مصرفکنندههای با توان بالاتر مناسبتر باشد.
موارد استفاده نامناسب
- کابل افشان 5×4 نباید بدون محاسبه برای هر نوع موتور، دستگاه صنعتی یا مصرفکننده پرقدرت استفاده شود.
- جریان راهاندازی تجهیزات، طول مسیر، شرایط نصب و افت ولتاژ باید قبل از انتخاب بررسی شوند.
- برای محیطهایی با ضربه مکانیکی شدید یا شرایط خاص محیطی، باید کابل مناسب با حفاظت موردنیاز پروژه انتخاب شود.
- این کابل برای کاربردهایی که نیاز به کابل زرهدار یا حفاظت مکانیکی ویژه دارند، جایگزین مستقیم کابلهای مخصوص همان کاربرد نیست.
جریان کابل افشان 5×4
ظرفیت عبور جریان کابل 5×4 به شرایط نصب بستگی دارد و نمیتوان یک عدد ثابت را برای تمام شرایط بهعنوان ظرفیت قطعی اعلام کرد.
عواملی مانند دمای محیط، روش نصب، تعداد کابلهای مجاور، تعداد هادیهای تحت بار، طول مسیر و شرایط تهویه روی ظرفیت واقعی کابل تأثیر دارند.
برای انتخاب فیوز، کلید حفاظتی و طراحی مدار باید شرایط واقعی پروژه محاسبه شود.
تفاوت کابل افشان 5×4 با 5×2/5
کابل افشان 5×4 و 5×2/5 هر دو دارای پنج هادی مستقل هستند، اما سطح مقطع هر هادی در کابل 5×4 برابر 4 میلیمترمربع و در کابل 5×2/5 برابر 2/5 میلیمترمربع است.
کابل 5×4 مقاومت الکتریکی کمتری داشته و در شرایط یکسان افت ولتاژ پایینتری ایجاد میکند. همچنین برای مدارهایی که جریان بیشتری نیاز دارند گزینه مناسبتری است.
در مقابل کابل 5×2/5 وزن، قطر و قیمت پایینتری دارد و برای مدارهای با توان کمتر میتواند انتخاب اقتصادیتری باشد.
اگر محاسبات مدار استفاده از سطح مقطع 4 میلیمترمربع را ضروری کند، استفاده از کابل 5×2/5 برای کاهش هزینه انتخاب مناسبی نیست.
تفاوت کابل افشان 5×4 با 5×6
هر دو کابل دارای پنج رشته هستند، اما سطح مقطع هر هادی در کابل 5×6 بیشتر است.
کابل 5×6 مقاومت کمتری داشته و برای جریانهای بالاتر یا مسیرهای طولانیتر مناسبتر است.
کابل 5×4 در مقابل وزن و قطر کمتری دارد و در شرایطی که محاسبات مدار با سطح مقطع 4 میلیمترمربع تأیید شود، گزینه اقتصادیتر خواهد بود.
انتخاب بین این دو سایز باید براساس جریان مصرفی، طول مسیر، افت ولتاژ و روش نصب انجام شود.
تفاوت کابل افشان 5×4 با 4×4
هر دو کابل دارای هادیهایی با سطح مقطع 4 میلیمترمربع هستند، اما تعداد رشته آنها متفاوت است.
کابل 5×4 دارای پنج هادی مستقل و کابل 4×4 دارای چهار هادی مستقل است.
اگر مدار به پنج مسیر رسانا مانند سه فاز، نول و هادی حفاظتی نیاز داشته باشد، کابل پنجرشته میتواند گزینه مناسبتری باشد.
در صورتی که مدار فقط به چهار هادی نیاز داشته باشد، کابل 4×4 ممکن است انتخاب مناسبتری باشد.
تفاوت کابل افشان 5×4 با پنج سیم افشان 1×4
در کابل افشان 5×4، پنج هادی عایقشده داخل یک غلاف مشترک قرار گرفتهاند.
در استفاده از پنج سیم افشان 1×4، هر سیم دارای عایق مستقل است اما مجموعه سیمها فاقد غلاف یکپارچه هستند.
کابل چندرشتهای معمولاً اجرای منظمتر، نصب سادهتر و حفاظت یکپارچهتری در مسیر کابلکشی ایجاد میکند.
راهنمای انتخاب کابل افشان 5×4
برای انتخاب صحیح کابل افشان 5×4 افلاک الکتریک موارد زیر بررسی شود:
- تعداد هادی موردنیاز مدار مشخص شود.
- توان و جریان مصرفکنندهها محاسبه شود.
- طول مسیر کابلکشی مشخص شود.
- افت ولتاژ مسیر بررسی شود.
- روش نصب کابل مشخص شود.
- دمای محیط در نظر گرفته شود.
- تعداد کابلهای مجاور بررسی شود.
- شرایط تهویه مسیر کابل مشخص شود.
- برای موتور، پمپ و تجهیزات دارای جریان راهاندازی، جریان لحظه شروع کار بررسی شود.
- وسیله حفاظتی مدار با ظرفیت واقعی کابل هماهنگ شود.
- در مدارهای سهفاز مشخص شود که آیا به نول و هادی حفاظتی مجزا نیاز است یا خیر.
راهنمای نصب
- قبل از شروع نصب، برق مدار بهطور کامل قطع شود.
- نبود ولتاژ با تجهیزات اندازهگیری مناسب بررسی شود.
- وظیفه هر پنج رشته قبل از اتصال مشخص شود.
- رنگبندی واقعی کابل بررسی شود.
- غلاف کابل با ابزار مناسب باز شود تا به عایق رشتهها آسیب وارد نشود.
- برای لختکردن هادیها از ابزار مناسب سطح مقطع 4 میلیمترمربع استفاده شود.
- از قطعشدن مفتولهای مسی هنگام لختکردن جلوگیری شود.
- برای اتصال هادی افشان از وایرشو یا کابلشو مناسب استفاده شود.
- اتصال هادیها با ابزار مناسب محکم شود.
- از گلند متناسب با قطر کابل استفاده شود.
- کابل در مسیر بهدرستی مهار شود تا وزن کابل به محل اتصال منتقل نشود.
- از خمکردن کابل با شعاع کمتر از حد مجاز جلوگیری شود.
- کابل در مجاورت حرارت مستقیم یا لبههای تیز محافظت شود.
- پس از راهاندازی، محل اتصالات از نظر گرمشدن غیرعادی بررسی شود.
راهنمای خرید کابل افشان 5×4 افلاک الکتریک
هنگام خرید کابل افشان 5 در 4 افلاک الکتریک موارد زیر بررسی شود:
- قطر کابل متناسب با تجهیزات نصب بررسی شود.
- وزن کابل برای حمل، مسیر نصب و ساپورتها در نظر گرفته شود.
- چاپ روی کابل، برند، تعداد رشته و سطح مقطع با محصول خریداریشده مطابقت داشته باشد.
- قبل از خرید مشخص شود قیمت اعلامشده مربوط به یک متر کابل یا کلاف کامل است.
چرا خرید از الکترولوتوس؟
الکترولوتوس بهعنوان فروشگاه تخصصی تجهیزات برق خانگی و صنعتی، امکان بررسی و خرید انواع تجهیزات روشنایی، سیم و کابل، کلید و پریز، آیفون صوتی و تصویری و لوازم برق ساختمان را فراهم کرده است.
خرید از فروشگاه تخصصی برق به شما کمک میکند محصول را با محصولات مشابه در آن حوزه مقایسه کنید همچنین دوشاخه، مادگی، کلید بینراهی، سرسیم ، ترمینال، سوکت، داکت و سایر قطعات اتصال همراه محصول قابل بررسی هستند. قیمت و موجودی فروشندگان مختلف را بررسی کنید و در نهایت اگر برای انتخاب تردید دارید، دریافت مشاوره قبل از خرید میتواند از انتخاب اشتباه جلوگیری کند.
جمعبندی
کابل افشان 5 در 4 افلاک الکتریک یک کابل پنجرشته انعطافپذیر با هادی مسی افشان کلاس 5 است. هر پنج هادی دارای سطح مقطع 4 میلیمترمربع بوده و ساختار کلی کابل CU/PVC/PVC است.
این کابل با کد NYMHY، عایق PVC نوع D، غلاف PVC نوع ST5، ولتاژ نامی 450/750 ولت و استاندارد 60227 IEC 53 تولید میشود.
وزن هر متر کابل حدود 370 گرم، قطر خارجی آن حدود 13/8 تا 17 میلیمتر و حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد حدود 4/95 اهم بر کیلومتر است.
اگر کابل افشان 5 در 4 افلاک الکتریک از نظر تعداد رشته، سطح مقطع، جریان مصرفی، طول مسیر و شرایط نصب با نیاز شما هماهنگ است، قیمت و موجودی آن را بررسی کنید، گزینههای موجود را مقایسه کنید و کابل مناسب پروژه خود را انتخاب کنید.
